AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
В любом случае, а почему это число должно быть кратным именно 8192, а не 4096, 2048 или 1024, например? Это как-то зависит от конкретной конфигурации памяти на платформе (количества каналов контроллера, модулей на канал, рангов на модуль), или нет? Не могу пока уследить за развитием "передовой научной мысли" относительно оптимальных значений tREFI...
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Да, конечно, сейчас исправлю
Добавлено спустя 1 минуту 11 секунд:
diohaz писал(а):

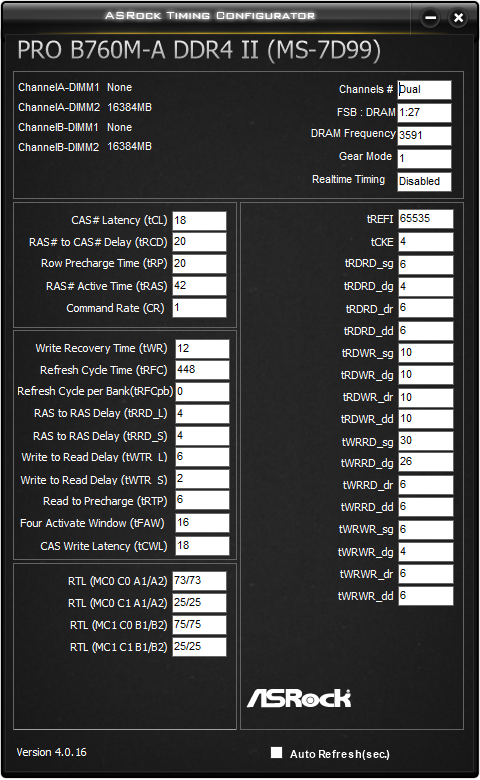

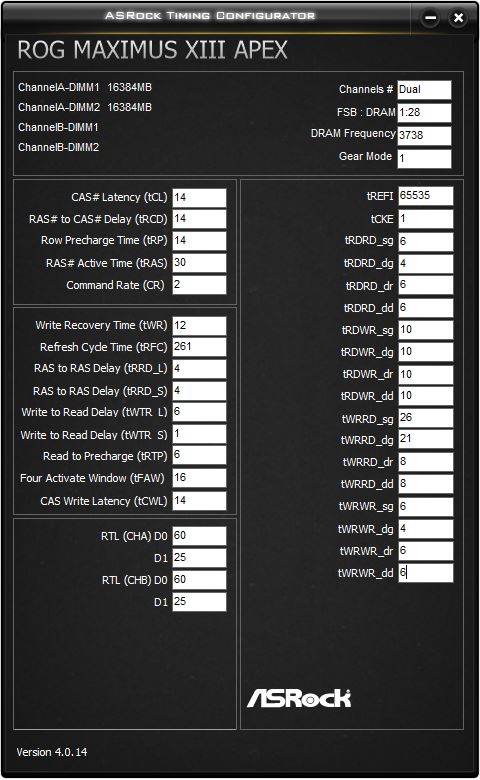

Здравствуйте! Прошу помочь советом, что еще можно дожать или может быть разжать. Например от tRAS 14 вообще толку 0, как и 28, в итоге поставил 30 Сейчас стоит: OREFI - 0 REFIx9 - 64
Вложение:
CWL=14 RDWR(все)=10
Добавлено спустя 2 минуты 48 секунд: Я трефи делаю кратным 1024, что связано с трефих9, которое задается числом, что нужно умножить на 1024. А почему Veii считает кратным 8192 не знаю.
Добавлено спустя 25 секунд:
Aterax писал(а):
Подскажите какие тайминги отвечает за запись? Хочется уровнять все на 59gb
Junior
Статус: Не в сети Регистрация: 17.02.2024 Фото: 4
Всем привет! Сделал кастомный обдув для памяти на 120 вентиляторе, можно распечатать на любом 3d принтере. Модель пока ещё допиливаю, но температуры уже значительно упали с 46 до 39 в разгоне, если кому нужно, пользуйтесь на здоровье!
Junior
Статус: Не в сети Регистрация: 18.02.2024 Фото: 0
anta777 писал(а):
CWL=14 RDWR(все)=10
Спасибо большое, сделал, а tras есть вообще смысл попускать до 14? просто в тесте прироста 0 И еще вопрос, у меня сейчас sa и mem io 1.4 1.45 и обдув, стоят ли эти 3733 этих напруг или лучше 3600 и низкие sa io в районе 1.2 без обдува? проц с дырочкой просто, cr1 дает только на 3466 с костылями.

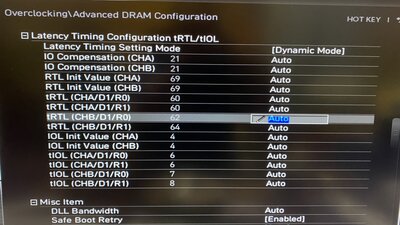

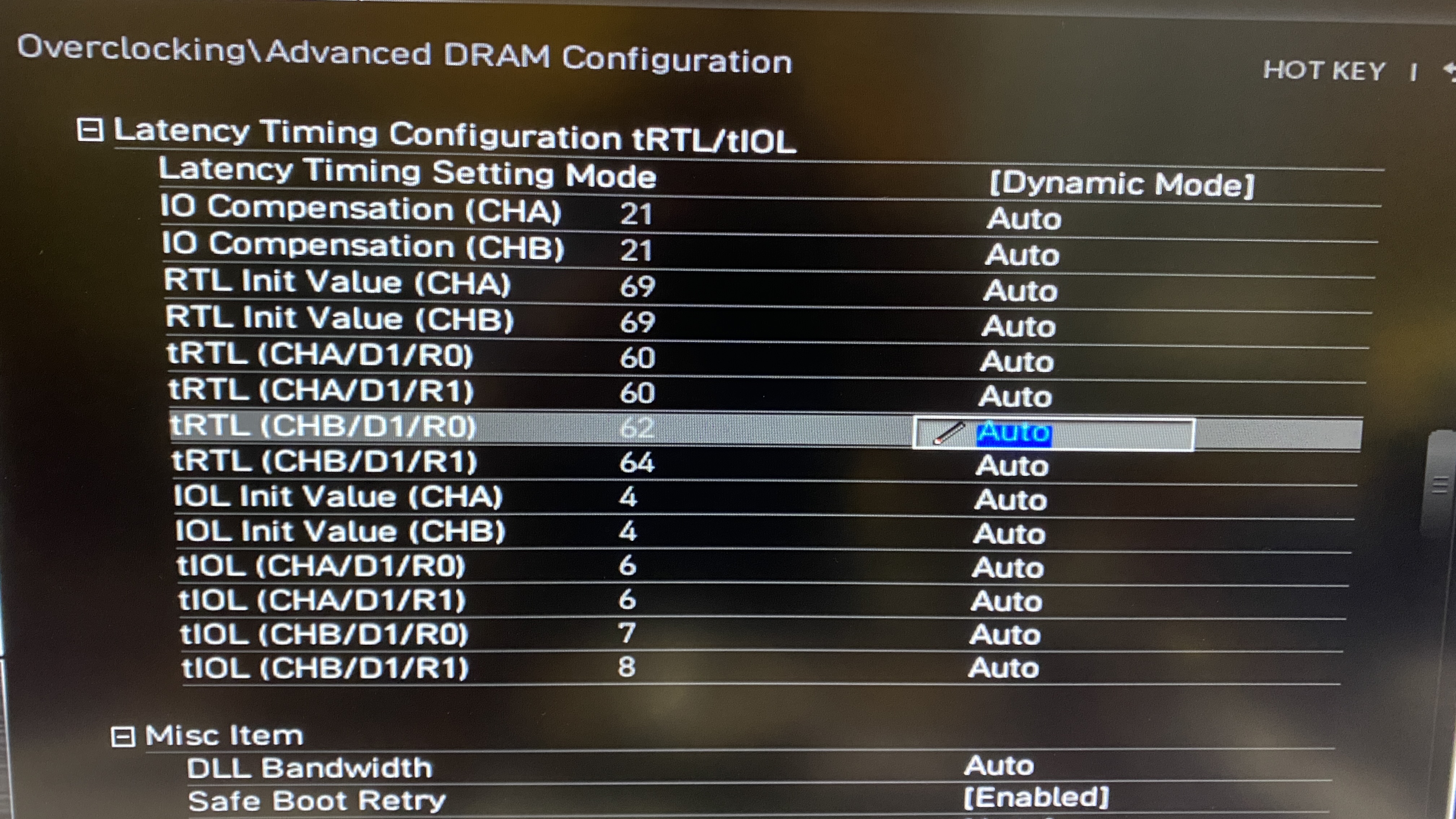

Нужен совет, памагити. Давно балуюсь разгонами по табличкам, все отлично работало всегда, если сбойный тайминг/напруга - перезапуск в БИОС через 3 перезагрузки на 2133 родные. Но сегодня успешно пройдя extreme пресет в тестмем на iol 7-7 решил уже финально докрутить до 6-6 (ранее уже так фиксировал, но менял еще тайминги, поэтому отпускал в авто и поймать уже не мог, вечно 6-7 вставало). В очередной раз выставил RTL init по формулам и iol офсет 21, RFR delay 14. Начал понижать на 14-14 офсет чтоб поймать 27 в сумме и потом 13-13 (обычно всегда загружалось, но показывало ту же сумму 27-28, хотел 27-27 - а мало ли). В этот раз комп не загрузился в БИОС и походу решил умереть.... Как я только CMOS не очищал - безуспешно. Вопрос: что сгорело и какого хрена? 😭 типа слишком маленький офсет поставил, такой нельзя?
Member
Статус: В сети Регистрация: 17.05.2021 Откуда: Big Shell Фото: 4
DaniilOC ну я бы попробовал полностью обесточить плату, подержать без батарейки подольше, и переставить планки памяти.
_________________ Asus h510m | 10400F | 2666cl13 | 6700XT RD | Be quiet SP 600 | Samsung 980 Pro 512 | FHD&240Hz Who are the Patriots ? La-li-lu-le-lo !
Member
Статус: Не в сети Регистрация: 23.08.2005 Откуда: Калуга Фото: 5
DaniilOC писал(а):
Как я только CMOS не очищал - безуспешно
А какая материнка? Некоторые модели ооочень туго сбрасываются)) Какая то асус помню не стартовала, вынимал батарейку, ждал, замыкал контакты, потом пробовал сбрасывать замыкая контакты не вынимая батарейку, не стартует и всё. Уже думал придётся флеш программатором перешивать. Потом переустановил проц, воткнул другую память, и она запустилась. Зашёл в биос, а он так и не сброшен)))
_________________ 13600K/Giga z790m aorus/4090 FE/2x24GB DDR5 7600@7200/Noctua NH-U12A/970 pro 1TB/980 pro 2TBx2/Seasonic TX-1000
Ого.. ну походу у меня как раз такой сценарий, попробую повтыкать в разные разъемы, может с другой памятью придется пробовать действительно. Материнка ASRock z370 Extreme4
Ого.. ну походу у меня как раз такой сценарий, попробую повтыкать в разные разъемы, может с другой памятью придется пробовать действительно. Материнка ASRock z370 Extreme4
В таких случаях - обесточиваешь комп - вынимаешь память всю - включаешь (при наличии спикера должны быть сигналы ошибки памяти) - выключаешь - вставляешь память - включаешь, после этого обычно заводится
Junior
Статус: Не в сети Регистрация: 09.03.2021 Фото: 25
Приветствую всех! Сменил i5-10600kf на i9-11900kf. Кулер Deepcool Redhat, материнка MSI Z490A-Pro, память 4 планки Kingston HyperX KHX2666C16/8G. С i5 память была разогнана до 3600, и так всё работало три года без проблем и зависаний. После замены проца заодно обновил биос, т.к. раньше не обновлял из-за разгона памяти, он довольно непросто дался при 4-х планках. Сейчас память работает на стоковых 2666, всё стабильно, проблем нет... но когда смотрю на старые скрины с пропускной способностью, то хочется её опять на 3600 запустить. И тут возникли вопросы: какое максимально допустимое напряжение можно выставить на SA, IO, IO2 у 11-ого поколения? Напряжение DRAM можно прежнее оставлять 1,3V? В общем, основная задача при разгоне - не спалить проц.
Вот так было на i5:
Вот так сейчас (ASRock TC какую-то ерунду в частоте памяти показывает):
Member
Статус: Не в сети Регистрация: 19.11.2020 Откуда: Истра

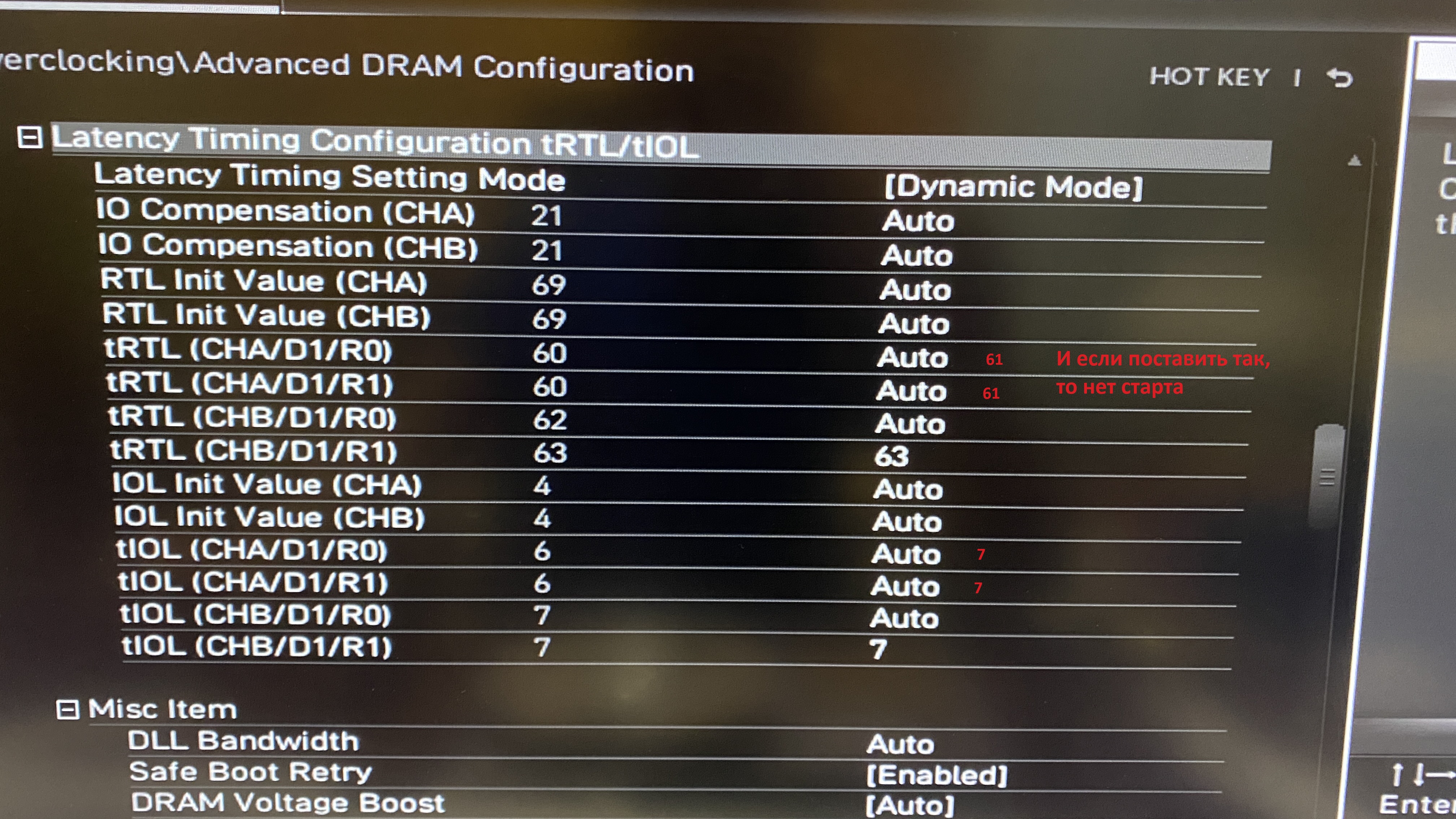

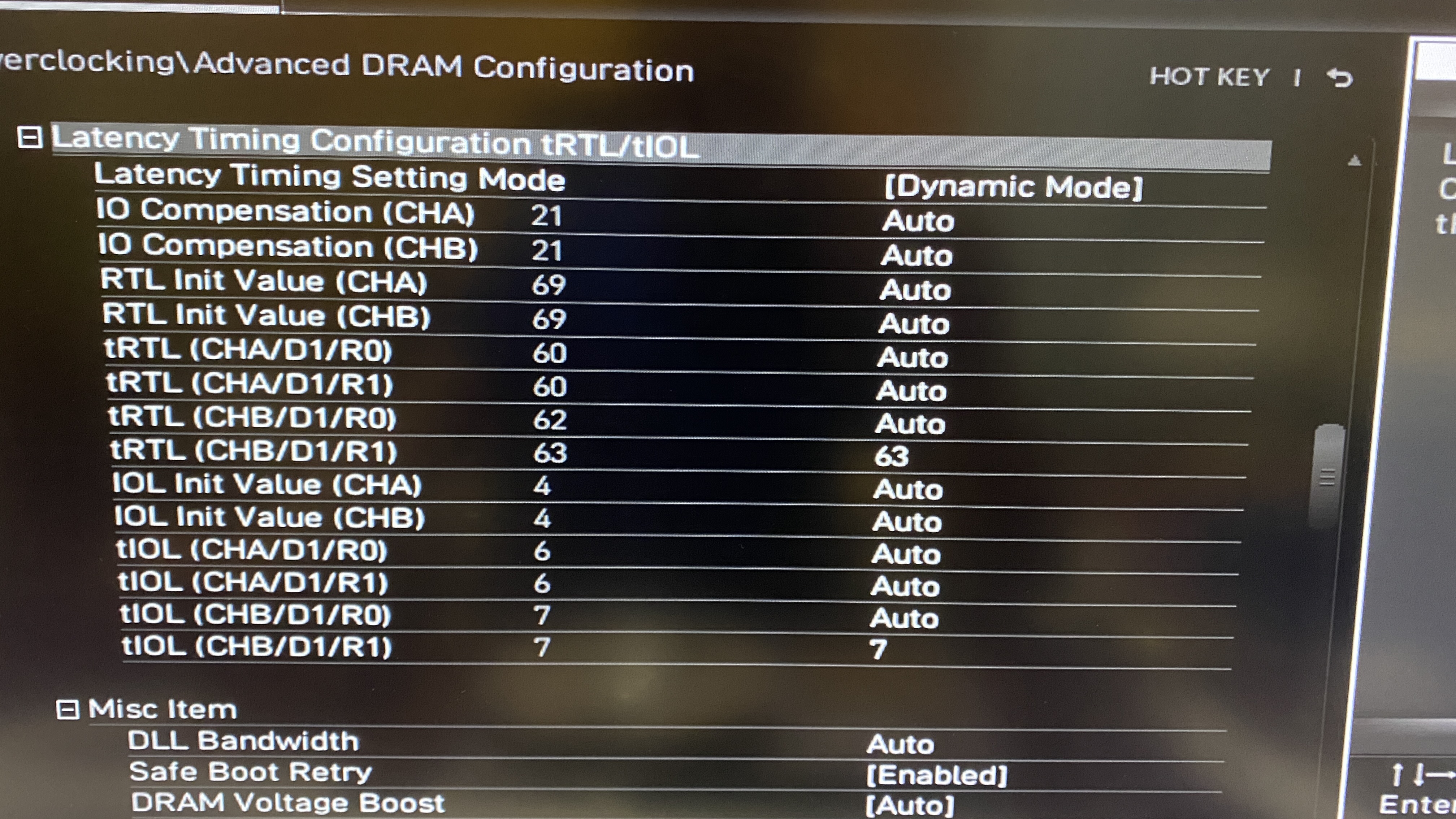

Ramforce Поймал 7 8 вроде как это нормально. Ручками дает поправить 2 значения, если больше нет старта. Хотел 6 6 поднять до 7 7, не получается. Вроде как 6 6 это слишком зажатая тренировка.
