AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
[qeflexx"]Биос обновлен. Дело в том, Xmp 3600 без ошибок, но он по умолчанию в Gear2. Если я сначала память разгоню, а потом проц
Ну так камень может по дефолту 3600 на G1 не потянуть, тут хочешь не хочешь я бы экспериментировал без разгона проца. Если на вручную 3600 ошибок не будет - значит виной разгон. Если будут, значит 3600 не получится в принципе
Спасибо! Короче сбросил биос, ЦП в сток, хмр на 3600 поставил G1 Cr2 18-22-22-44 остальное авто, затем 16-19-19-37 и тесты идут без ошибок. Разогнал проц до 5Мгц , убрал сберегайки, частоту ддр пришлось снизить до 3500, но блин в Мем5 стабильно одну ошибку выдает, но хоть не 100 как раньше. Буду шаманить дальше)))
3466 16-18-18-38 (при 36 прайм95 заваливался) как вариант. У меня так на двуранговых е-микронах, B660 и 12400 но без разгона. Латентность по аиде в районе 58, повышение частоты и разжатие таймингов вело только к её повышению, а на 3600 то там, то сям вылазили ошибки
Member
Статус: Не в сети Регистрация: 07.01.2020 Фото: 5

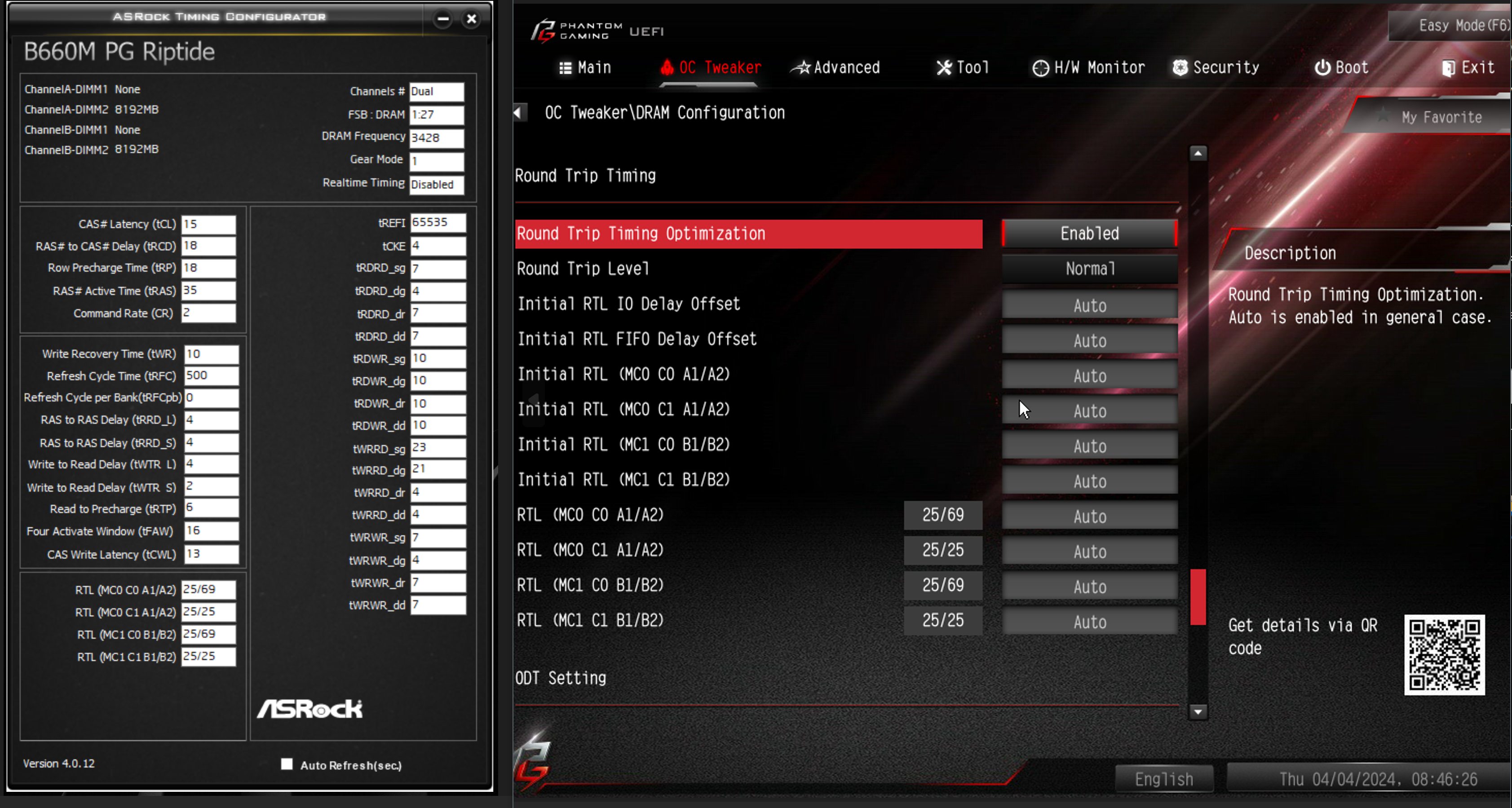

Всем привет! подскажите пожалуйста, в блоке RTL мне необходимо что то менять? Я так и не понял, для чего он, на что влияет, и какие значения за что отвечают....

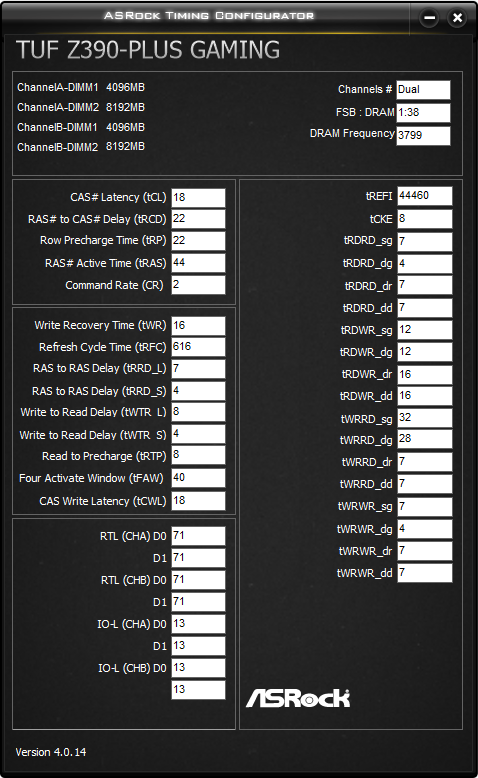

Здравствуйте Уважаемые разгоняю первый раз память 16гб (2х8) и 8гб (2х4) 2 кита Corsair Vengeance LPX CMK8GX4M2B3200C16 DDR4-3200 Corsair Vengeance LPX CMK16GX4M2B3200C16 DDR4-3200
разогнал до 3800 на cl 18 cr2 при напряжении 1.39v

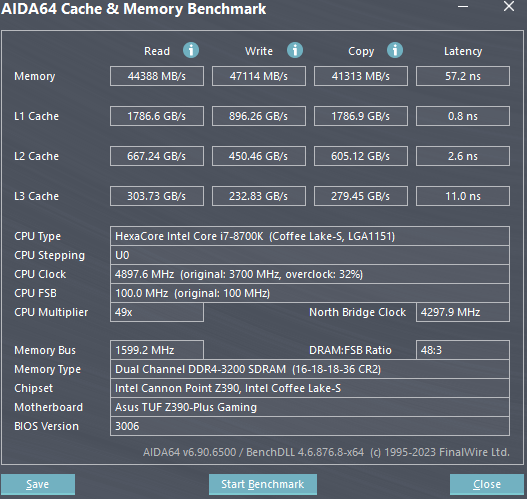

Было
Вложение:
было.png [ 121.47 КБ | Просмотров: 4283 ]

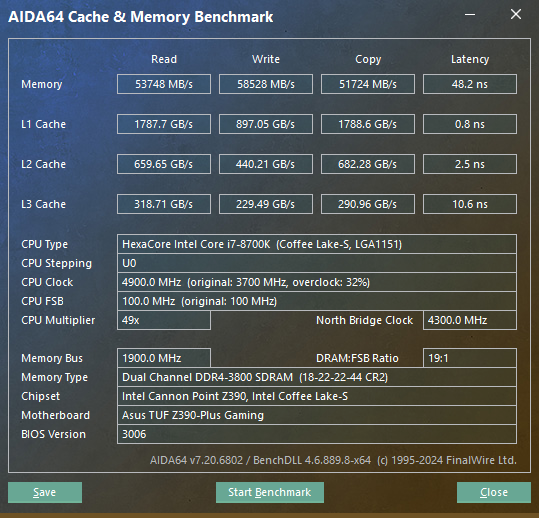

Стало
Вложение:
стало.png [ 252.8 КБ | Просмотров: 4216 ]
Вложение:
Стало(1).png [ 175.33 КБ | Просмотров: 4216 ]

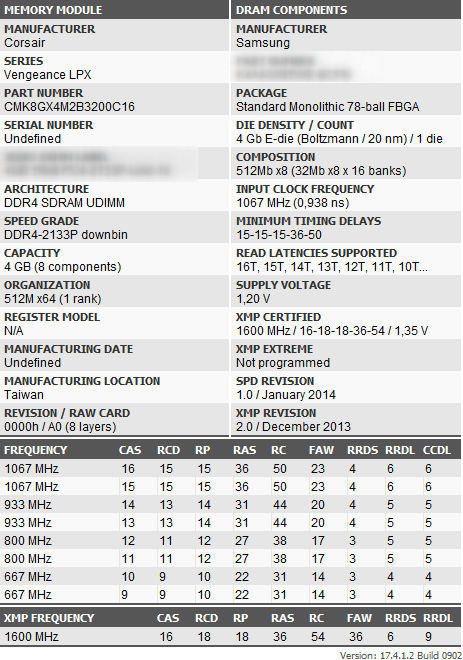

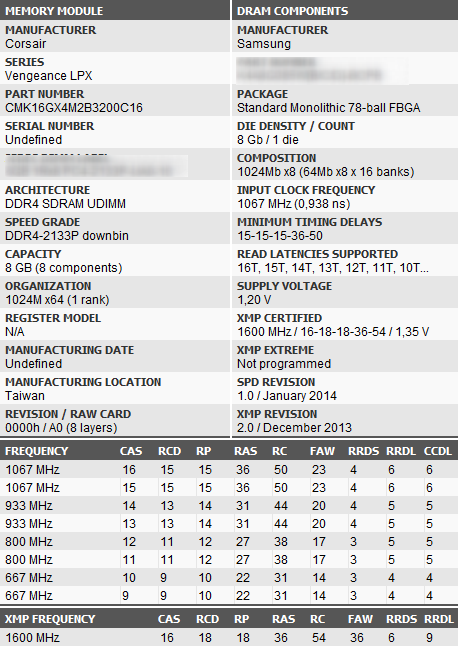

чипы пишет что везде Samsung но только кит из 2x4 опознается как e-die а 2x8 не показывает какие чипы только что Samsung
Thaiphoon
Вложение:
e-die.png [ 48.93 КБ | Просмотров: 4276 ]
Вложение:
die.png [ 46.39 КБ | Просмотров: 4276 ]
подскажите пожалуйста вольтаж 1.4v не высокий для этих чипов на постоянке? пока разгонял ставил и до 1.45v мог как то навредить этим ? и вообще какое для этих чипов безопасное напряжение если на памяти радиаторы и активный обдув ? то есть меня интересует Samsung ( кроме b-die) и больше всего e-die
нужен ли обдув этим чипам если на памяти и так есть радиаторы?
Кто то имел дело с Mushkin DDR4 16GB (2x8GB) 4000 MHz Redline Lumina RGB (MLA4C400JNNM8GX2), не дорогая память и напряжение 1.35. Деревянная она или ещё можно выжать что-то?
Member
Статус: Не в сети Регистрация: 07.01.2020 Фото: 5
[quote="PofiguMoroz"]
Вы сравниваете производительность разными версиями Аида, соответственно данные (пропускная способность) не точные. Сравните идентичными версиями. 1.4.v думаю это нормальное напряжение. У меня e-dai XPG A-data d45 (3600mhz, 1,35v в стоке) работает полтора года на частоте 4666 напруга 1.47 Проведите testmem5 с пресетом Anto777extreme, если напряжения хватать не будет или наоборот высокое, появятся ошибки, но они могут появиться и из за неправильных таймингов. У меня например на 1,45v этот тест не проходит, а на 1,47 все Ок!

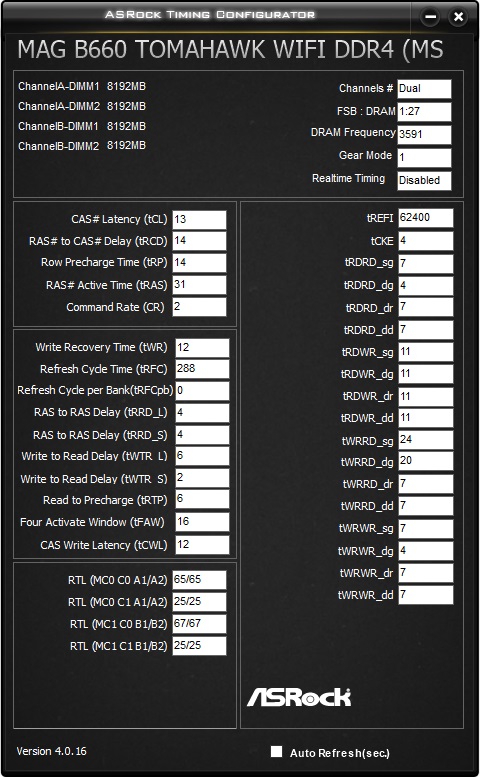

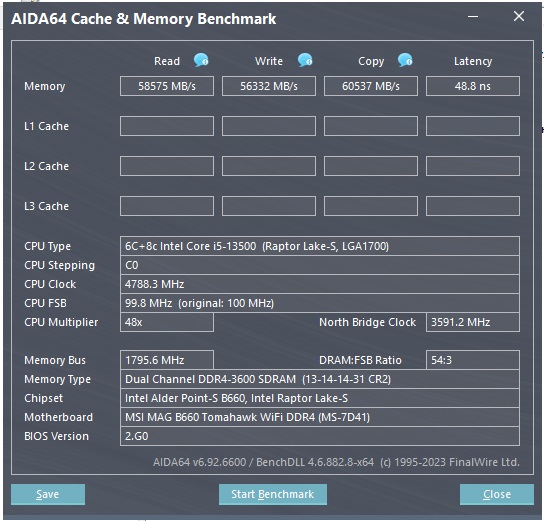

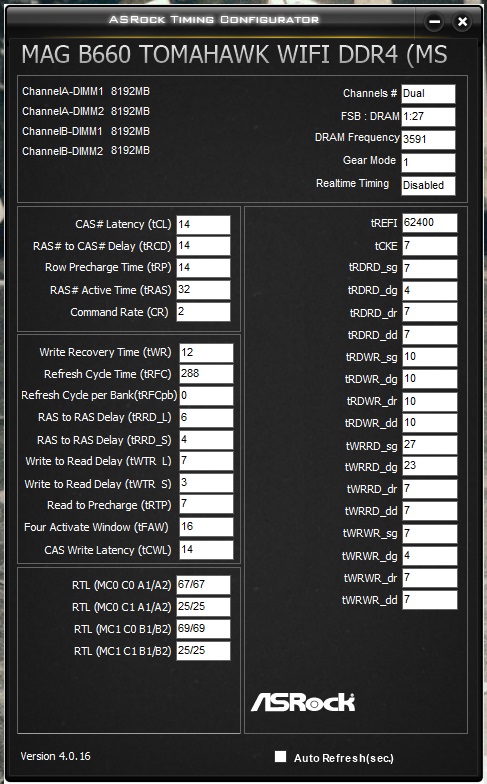

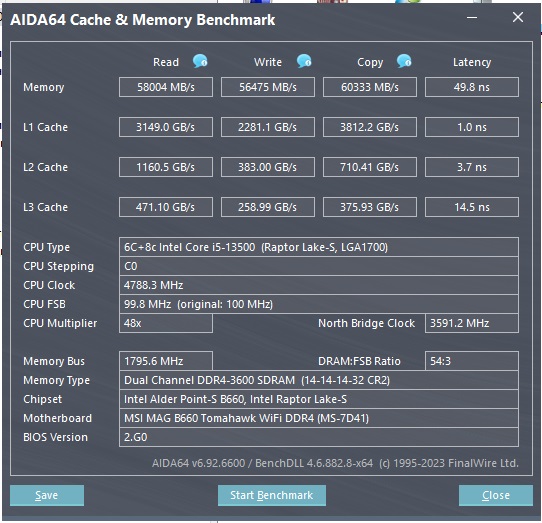

Приветствую всех. anta777, друзья подскажите все ли делаю правильно, что еще можно сделать и, что возможно нужно исправить в моем разгоне! Едет на 3600, а вот 3733 брать отказывается наотрез!
Intel core i5 13500 MSI MAG b660 Tomahawk WIFI DDR4 DDR4 4x8=32gb G.Skill Ripjaws V F4-4000C16-8GVK Evga 2070 Super
Member
Статус: Не в сети Регистрация: 07.01.2020 Фото: 5
izniotkuda88 писал(а):
Приветствую всех. anta777, друзья подскажите все ли делаю правильно, что еще можно сделать и, что возможно нужно исправить в моем разгоне! Едет на 3600, а вот 3733 брать отказывается наотрез!

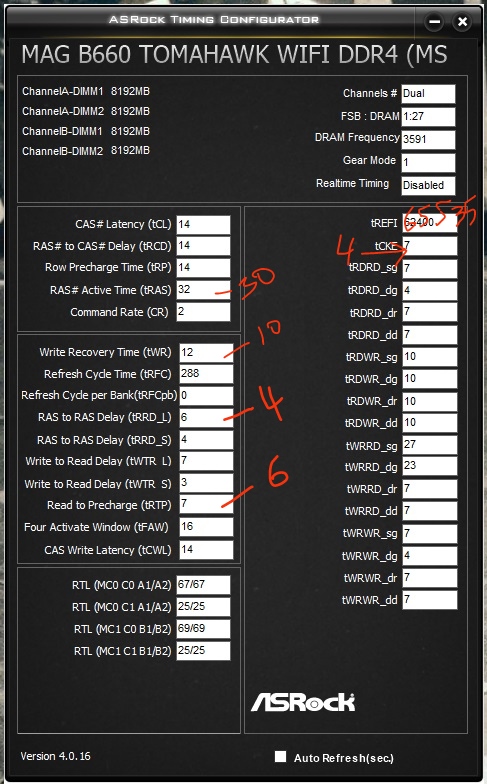

Я бы так поэкспериментировал. + Wtr_l-s 5-1, Wrrd_s g 25-21
Подскажите, где правильно смотреть латентность ОЗУ?
У меня Аида 64 по указывает =67нс (3200) А ОССТ = 92нс (3200)
Почему такой разброс? И можно ли улучшить результат 2x16Gb DDR4 3200MHz Kingston Fury Beast Black (KF432C16BB1/16) которая по дефолту 2400,а на XMP 3200
Для инфо. Накатил свежий биос (7D32v1H 2024-04-08) на MSI Z690 tomahawk ddr4. B-die поехали на 4000 в gear1 cr2 До этого выше 3600 не ехало никак, жал таймингами.
Для инфо. Накатил свежий биос (7D32v1H 2024-04-08) на MSI Z690 tomahawk ddr4. B-die поехали на 4000 в gear1 cr2 До этого выше 3600 не ехало никак, жал таймингами.

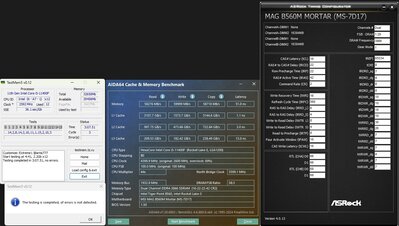

Здорово, хороший результат, сейчас зашел посмотрел на B660 еще не вышла, такая же проблема выше 3600 вообще никак не едет! Сейчас пока вот чего добился! Может еще ребята подскажут с чем поколдовать!
Если tWR снижать до 10 то, комп предлагает tRTP снизить до 5, эти два тайминга связаны? это вообще законно? связаны ли эти два тайминга еще с какими то таймингами?! Может кто подсказать!
Member
Статус: Не в сети Регистрация: 07.01.2020 Фото: 5
Нубик писал(а):

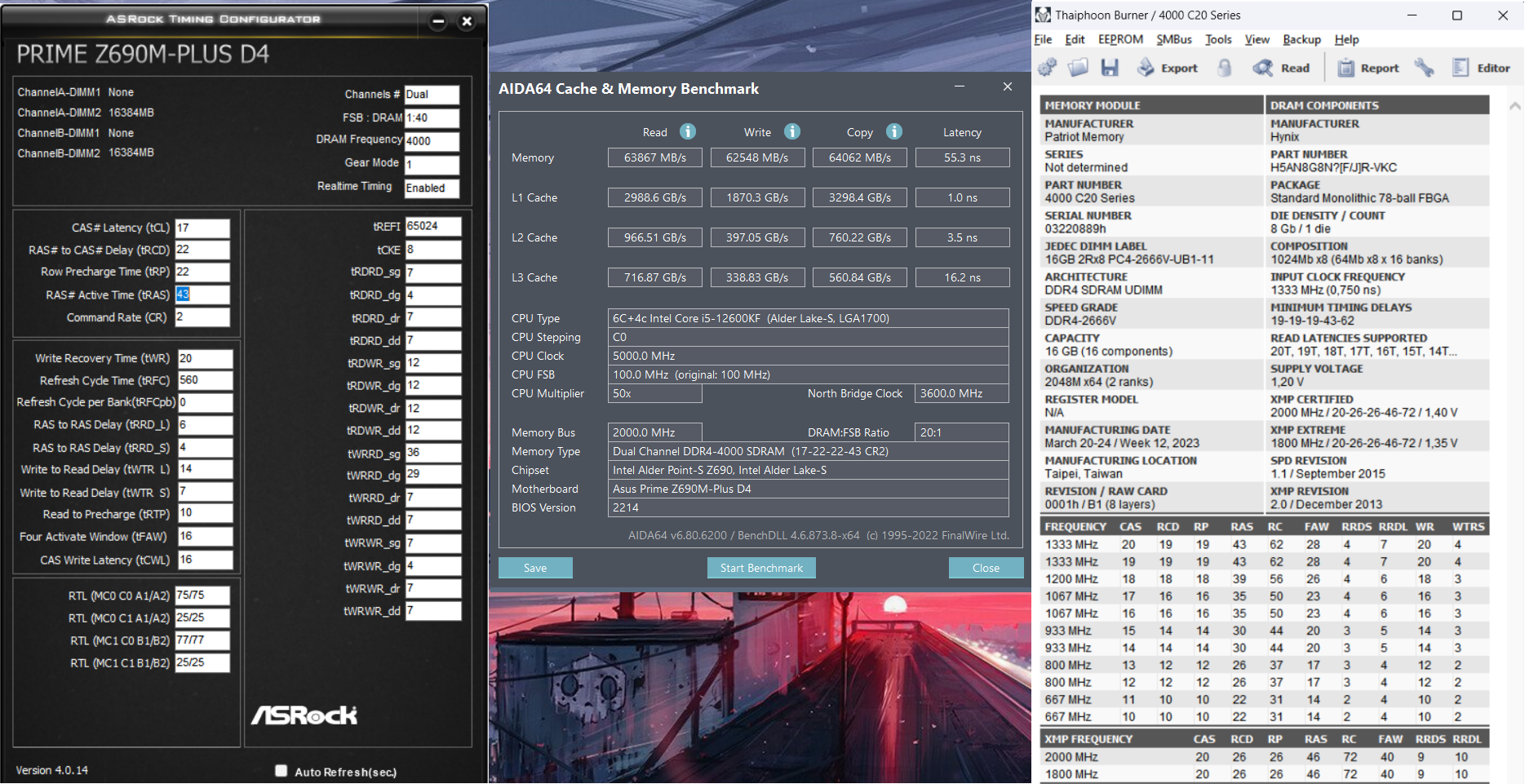

Здравствуйте, уже более года еду на данных настройках, память Patriot Viper Elite II [PVE2432G400C0K] 32 ГБ(двухранговая)
Скриншоты
Вложение:
i5 - 12600KF / ASUS PRIME Z690-PLUS D4 / DRAM - 1.44 SA - auto VDDQ- auto
Гуру разгона уделите время и выскажите мнение что можно изменить и улучшить?
У Вас все печально - для начала таблица в помощь (первый лист)! https://docs.google.com/spreadsheets/d/ ... =881097618 Доступ не требуется, что бы у меня его постоянно запрашивать)) Открываете таблицу, но она не дает вставить значения. Слева нажимаете меню Файл ✓Создать Копию. Всё, в копии можете работать - редактировать, сохраните ее себе.
