AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 07.02.2024 Фото: 0
Bigsun писал(а):
Напряжение на DRAM = 1,44 В. Нормально?
В целом да, это нормальное безопасное напряжения для DDR4 для 24/7.
Bigsun писал(а):
Посмотрите пож-та, все ли тайминги я правильно выставил?
tRTP=6 соответственно tWR=tRTP*2=12 tWTR_L=10 соответственно tWRRD_sg=tCWL+tWTR_L+6=32 если tWTR_L заведётся на 6 будет ещё получше. В остальном нормально, можно ещё третичнки опустить tRDRD_sg=6, tRDRD_dr=tRDRD_dd=6 tWRRD_dr=tWRRD_dd=6 tWRWR_sg=6 и tWRWR_dr=tWRWR_dd=6 если пойдут, а если нет оставь на 8.
Bigsun писал(а):
Gear1 - до 4000 МГц или можно больше?
Если едет дальше, то можно и больше. Обычно даже 4000 стабильно не у всех работают. Но бывают исключения - хорошая доска и не менее хорошая память, а также удачный КП в проце.
Bigsun писал(а):
Прикола с 100 или 133 МГц BCLK так пока и не понял. По-моему одно и то же получается -)
У меня переключателя на colorful нет, но в Gear1 на небольших частотах он установлен в 133. Если включаю Gear2 чтобы взять 4266+ он автоматически переключается в 100. На asrock переключатеь был, и собственно разницы тоже не увидел.
Member
Статус: Не в сети Регистрация: 13.05.2020 Откуда: Мытищи
dezmand07 писал(а):
tRTP=6 соответственно tWR=tRTP*2=12
tRTP = 8 и tWR = 16 же...
dezmand07 писал(а):
можно ещё третичнки опустить
Да, согласен, буду опускать. Просто влияние на производительность минимальное, а геморроя с тестами прибавляется, так или нет? В целом, спс за подсказки!
dezmand07 писал(а):
Обычно даже 4000 стабильно не у всех работают
Да, заработало даже на 4266 G1, но почему-то ПСП стало меньше -) Странно... Наверное МП сама что-то настраивает?
ПСП 4000 МГц CL18
Вложение:

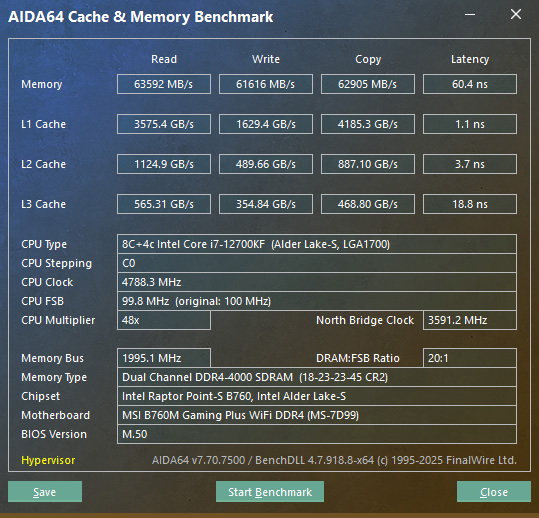

AIDA64 тест память и кеш i7 12700K 4000 18-23-23-45 CR2T.png [ 252.54 КБ | Просмотров: 3751 ]
Тесты проходит. СтОит попробовать CL16? Попробовал CL17 - прироста ноль. В общем, после 4000 прироста на G1 не вижу. Хотя и тайминги поставил соответствующие, и SA прибавил (но выше 1,25 В не пробовал), и напряжение на память поднимал до 1,45 В. Пока остановлюсь, сделаю передышку -)
Member
Статус: Не в сети Регистрация: 13.05.2020 Откуда: Мытищи
Ну вот как-то так. Не знаю, это хор результат? Режим Gear 1. Память Dual rank.
AIDA64 тест память и кеш
Вложение:
AIDA64 тест память и кеш i7 12700K 4200 18-24-24-46 CR2T.png [ 252.07 КБ | Просмотров: 3219 ]

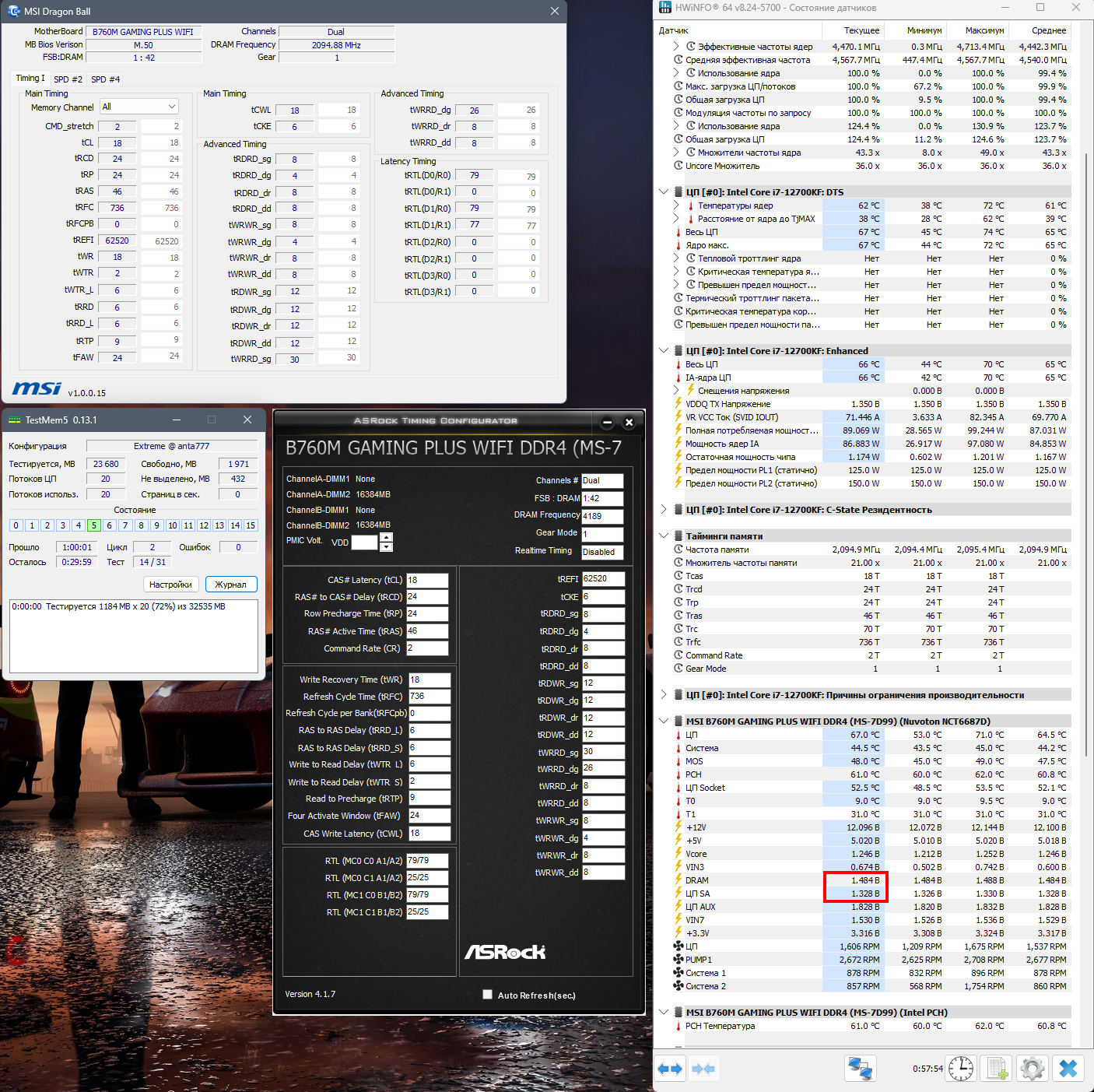

Тест TM5
Вложение:
Тест TM5.png [ 927.81 КБ | Просмотров: 3219 ]

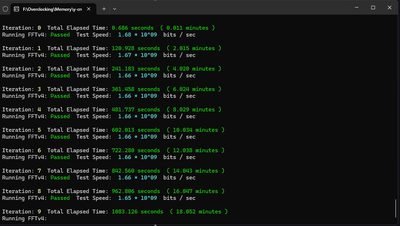

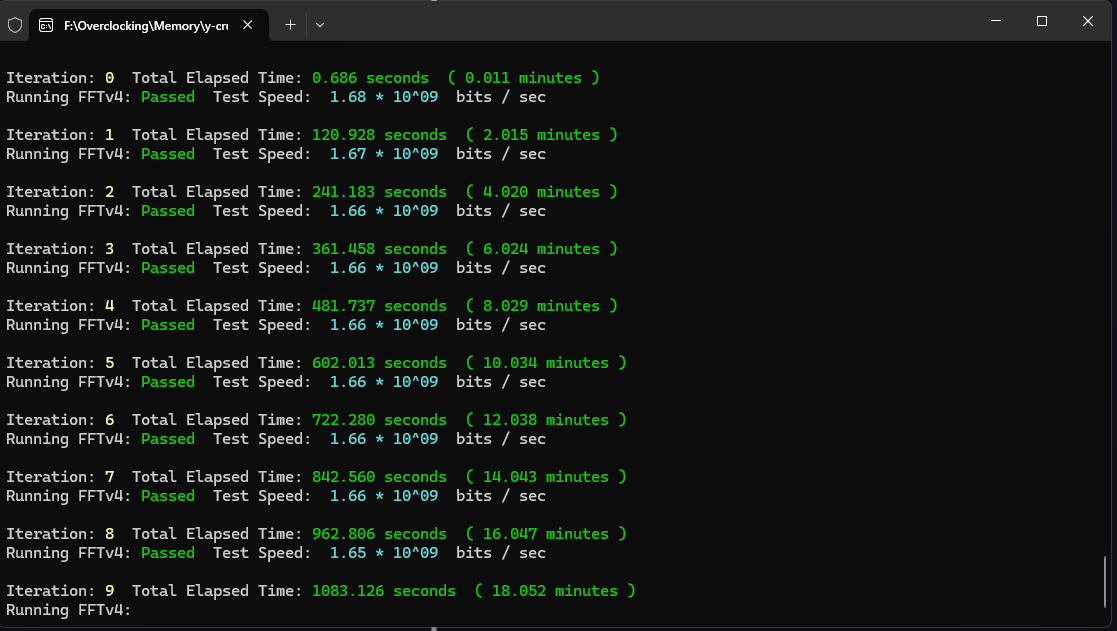

Тест y-cruncher FFTv4
Вложение:
Тест y-cruncher FFTv4.png [ 88.19 КБ | Просмотров: 3219 ]
Буду еще тестировать, но мне кажется, уже и так ясно, что даже если что-то и вылезет, то это будет решаемо. Берет и 4600 МГц в G2, но результаты ПСП не намного выше, а латентность падает сильно. И напряжение на DRAM приходится ставить уже более 1,5 В. Чипы то 2400 по Jedec, с XMP 3200 1,35 В.
Member
Статус: Не в сети Регистрация: 07.02.2024 Фото: 0
Bigsun tFAW=16 (это важно, даст хороший буст), соответственно tRRD_S=4 tRTP=6 или 8 (соответственно tWR=12 или 16) попробовать скрутить tRDRD_sg и tWRWR_sg до 6, для этого нужно выставить tCCD_L=6 (т.к. tCCD_L=tRDRD_sg=tWRWR_sg), но не на всех досках есть настройка tCCD_L tRFC поменьше сделать (найти стабильный от 520 до 580) tREFI слишком выкручен, 50к-58к будет полегче для памяти, а производительность не пострадает CR=1 не заводится?
Member
Статус: Не в сети Регистрация: 13.05.2020 Откуда: Мытищи
to dezmand07
dezmand07 писал(а):
tFAW=16 (это важно, даст хороший буст), соответственно tRRD_S=4
Я знаю. Попробовал. Получилось. Пока стабильно. Если нет - верну обратно -)
dezmand07 писал(а):
tRTP=6
Не едет. Не работает такое для Dual Rank на этой частоте.
Цитата:
Выставляем tWR = 16 и tRTP = 8, поскольку на частотах выше 4000 низкий tWR может вызвать нестабильность, связанную с потерей данных памяти
Взято отсюда [Secondary Timings]. Так и есть... И вот так - работает хорошо.
dezmand07 писал(а):
tRFC поменьше сделать (найти стабильный от 520 до 580)
REFI сколько память "работает" - RFC сколько "отдыхает". Т.е. задать меньше отдыхать. ОК. Но в datasheet написано, что минимальный tRFC = 350 ns. Врут? Соответственно это 736 тактов при 4200 МГц [736 * 2000 / 4200 = 350]. Попробую. Таблицу видел, но мне кажется у меня несколько иные чипы DJR. Кажется, я понял. Меньшийt tREFI позволяет задать меньший tRFC? И это лучше? Попробовал, сделал 300 ns (630 тактов). Это почти не повлияло. Почти уверен, ниже - будет нестабильно. Смысла нет биться за крохи и получить нестабильность.
dezmand07 писал(а):
tREFI слишком выкручен, 50к-58к будет полегче для памяти, а производительность не пострадает
Попробовал, ПСП стало хуже -)
dezmand07 писал(а):
CR=1 не заводится?
Вообще никак, начиная с 4000 МГц и выше - не грузится. Только в Gear 2. Dual Rank... G2 заводит на 4600 CR1 и грузит ОС, но я там пока стабильности не нашел.
dezmand07 писал(а):
попробовать скрутить tRDRD_sg и tWRWR_sg до 6, для этого нужно выставить tCCD_L=6 (т.к. tCCD_L=tRDRD_sg=tWRWR_sg), но не на всех досках есть настройка tCCD_L
Такая настройка есть. Попробовал. ПСП стало хуже... Вернул обратно - все восстановилось.

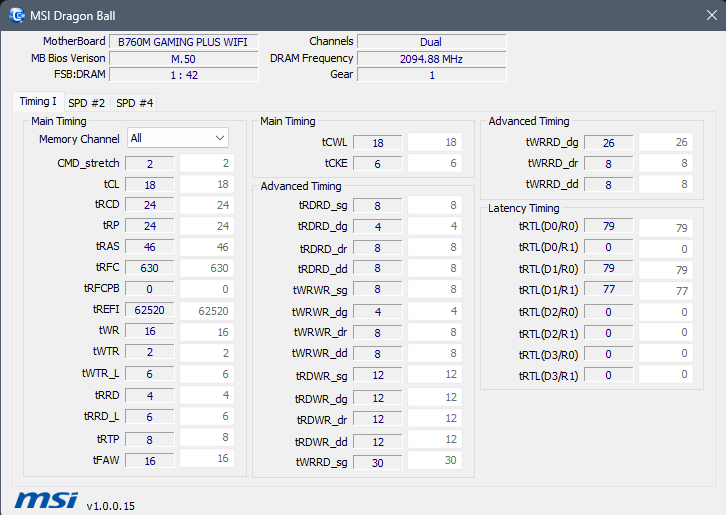

Изменил тайминги RRDS, WR, RTP, FAW, и понизил RFC:
Вложение:
4200 тайминги.png [ 42 КБ | Просмотров: 3048 ]
REFI трогать не стал (а смысл, если и так работает?), потому что если его снижать (пробовал, да), ПСП становится только хуже, даже при более лучших других таймингах. Стало немногим лучше, но почти ничего не изменилось. Никакого "супербуста" от FAW=16 нет.
AIDA64 тест память и кеш. v2
Вложение:
AIDA64 тест память и кеш i7 12700K 4200 18-24-24-46 CR2T v2.png [ 252.18 КБ | Просмотров: 3048 ]
ТМ5 в тяжелом тесте - проходит. Напряжения не трогал - все как было ранее.
Member
Статус: Не в сети Регистрация: 06.02.2020 Откуда: Кинешма Фото: 131
Тут посмотрел крайне дотошный видос аж на час на буржуйском всего по 3 таймингам tRRD & tFAW и там чел говорит что они самые важные с которых начинать настраивать память, даже первичками можно пожертвовать ради них. У меня они как раз были на авто как попало, потому что когда пробовал ужимать то ошибки в тм5, в идеале надо trrd-4 tfaw-16, так и сделал на авто было tRRD_s-9 tRRD-4 tFAW-41, но пришлось пожертвоавать trefi c 65280 сбавить до 33000 и trfc на всякий поднять с 540 до авто-630, задержки чутка возросли на пару наносек но тм5 полностью прошел 3 цикла с плашкой успеха в конце . В ролике говориться что не стоит полагаться на тесты аиды по задеожкам, главное прирост в реале в процессорозависимых играх, вроде пошустрее стало.
Сейчас таким макаром едет
_________________ 12700\Palit 4090\32gb 3600@cl16\MSI PRO B760-P DDR4 II+рамка\Самса 990pro 2Tb+WD SN550 1Tb\Thermalright assassin king 120se\PCCooler YS1200\HAF932
Junior
Статус: Не в сети Регистрация: 10.04.2025 Фото: 8
ubnt2020 писал(а):
Тут посмотрел крайне дотошный видос аж на час на буржуйском всего по 3 таймингам tRRD & tFAW и там чел говорит что они самые важные с которых начинать настраивать память, даже первичками можно пожертвовать ради них

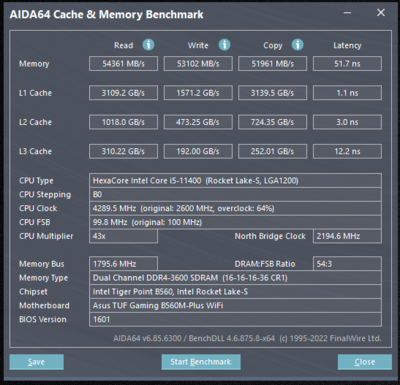

Пробовал гнать 3 разных комплекта. По мне, так tRFC как-раз жертвовать не надо, самый важный тайминг по задержкам после первичек. Сначала подбираю частоту, потом снижаю первички, потом tRFC, а потом уже всё остальное и в конце снижаю вольтаж. Самые лучшие чипы, что попадались 16-19-19 с tRFC 460. Латентность около 46ns. Сейчас стоит комлект 16+16, tRFC 516 и ниже ни как не опускается. Причем плевать им какая частота 3200 16-19-19 или 4000 18-21-21. Производительность сравниваю по времени выполнения дефолтного теста в TestMem5. Рекорд прохождения теста 7м 8с. И если Аида показывает задержку 54ns, то ОССТ показывает все 70 и вот это уже реальная задержка в рабочих задачах.
Member
Статус: Не в сети Регистрация: 07.02.2024 Фото: 0
Yurex80 писал(а):
Причем плевать им какая частота 3200 16-19-19 или 4000 18-21-21.
Нечётные tCL пробовал? От него и всё остальное - tRAS, tCWL (в свою очередь куча таймингов от tCWL зависит), все tRDWR. Часто бывает что на нечётных лучше работает. Да и неплохо бы показывать скрин ASRock Timing Configurator, кто знает что и как у тебя там выставлено/посчитано.
Member
Статус: Не в сети Регистрация: 13.05.2020 Откуда: Мытищи
Yurex80, возможно, требуется увеличить напряжение VDDQ. При VDDQ >1.40В наблюдается насыщение — дальнейшее снижение tRFC минимально. VDDQ — напряжение, питающее выходные буферы данных (DQ) и отвечающее за целостность сигналов при передаче между памятью и контроллером. Высокое VDDQ может ускорить зарядку ячеек, сокращая tRFC. Однако чрезмерное напряжение ведет к перегреву и деградации чипов. Нужно найти баланс. Высокое VDIMM (1.45–1.50В) компенсирует влияние низкого VDDQ на tRFC, но увеличивает энергопотребление. Надо знать, какие чипы. Температура оказывает высокое влияние и на tRFC, и на tREFI. Рост температуры модулей -> необходимо снижать tREFI на 5% при нагреве >50°C.
Еще можно попробовать настроить VCCPLL (CPU PLL). Напряжение PLL зависит от модели CPU, для Alder Lake = 1,80–1,85В. Значение: по умолчанию 1,8 В. Для Rocket Lake = 1,5-1,6В. Снижение джиттера -> tRFC минус 8–12 нс, но максимальный безопасный VCCPLL = 1,85В, для Alder Lake. Превышение приводит к деградации контроллера памяти за 6–12 месяцев.
VCCPLL (CPU PLL)
VCCPLL — напряжение питания системы Phase Locked Loop (PLL) — системы фазовой автоподстройки частоты (ФАПЧ). PLL генерирует тактовые сигналы для разных частей процессора, которые работают на разных частотах: для основного ядра, видеоконтроллера (если в CPU есть видеоконтроллер), контроллера памяти и других компонентов. PLL напрямую влияет на несколько ключевых аспектов системы: - Точность синхронизации между ядрами процессора - Стабильность работы оперативной памяти - Корректность взаимодействия с чипсетом материнской платы - Надежность работы PCI-E шины
Джиттер
Джи́ттер (англ. jitter — дрожание) или фазовое дрожание цифрового сигнала данных - нежелательные фазовые и/или частотные случайные отклонения передаваемого сигнала. Возникает вследствие нестабильности задающего генератора, изменений параметров линии передачи во времени и различной скорости распространения частотных составляющих одного и того же сигнала.
Member
Статус: Не в сети Регистрация: 06.02.2020 Откуда: Кинешма Фото: 131
Yurex80 писал(а):
tRFC
Я как понял это второстепенный параметр, а база это TREFI, если она на максималке стоит в районе 65000+ то уменьшение TRFC на задержке и в играх становится незаметным и можно его приподнять в угоду стабильности.
Моя память выше 3600 МГц не тянет: на 4000 заводится только в Gear 2 и со стоковыми XMP-таймингами 18-22-22-38-66, при этом TREFI на авто всего в районе 10K, а задержка в AIDA выходит под 80 нс. На 3600 МГц сейчас работает с таймингами (скрин ниже) при напряжении 1.4 В прошёл трёхчасовой полный тест TM5 (Extreme Anta777) в июльскую жару при 30 °C, так что профиль можно считать мегастабильным. Пробовал 1.37в но тогда проваливает тест, на 1.35 даже не стартует, 1.4в вроде безопасная напруга по меркам разгона. Напряжения SA и прочие оставлены на авто: пробовал поднимать SA до 1.1 В (по умолчанию у меня около 0.93), но это никак не помогло ни с таймингами, ни с частотой. На стоковых XMP-таймингах даже на 3800 в Gear 1 память вообще не заводится, так что, похоже, 3600 потолок для моих чипов. В AIDA задержка сейчас держится в районе 56–58 нс, что в целом приемлемо. Для сравнения: на прошлой системе с Ryzen 5000 мне никогда не удавалось получить меньше 70 нс в AIDA на этой памяти.
тайминги стейбл стаф

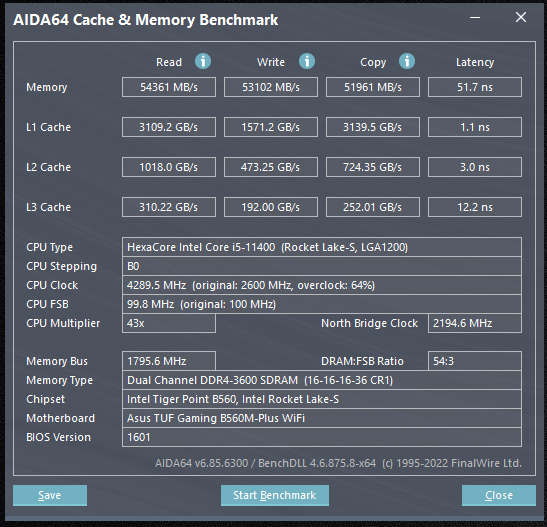

Интересная штука, если запустить аиду на стрельце-винде усбшной, то там задержка в районе 52нс, в рабочей системе она заметно выше.
слева стрелец винда, справа рабочая винда
_________________ 12700\Palit 4090\32gb 3600@cl16\MSI PRO B760-P DDR4 II+рамка\Самса 990pro 2Tb+WD SN550 1Tb\Thermalright assassin king 120se\PCCooler YS1200\HAF932
Последний раз редактировалось ubnt2020 28.08.2025 14:41, всего редактировалось 2 раз(а).
Junior
Статус: Не в сети Регистрация: 10.04.2025 Фото: 8
Bigsun писал(а):
возможно, требуется увеличить напряжение VDDQ
VDDQ - нашёл только один такой параметр в биосе MSI и там либо вкл, либо выкл. У Гигов вообще такого нет.
Bigsun писал(а):
Еще VCCPLL = 1.80–1.85В, Снижение джиттера -> tRFC минус 8–12 нс, но максимальный безопасный VCCPLL — 1.85В. Превышение приводит к деградации контроллера памяти за 6–12 месяцев.
Такого тоже нет, либо называется как то иначе))) Повышение до максимума IO2 и SA не помогает запустить GM1,CR1 на частоте выше 3200 (B560 Mortar 11900KF). GM1,CR1 запускается на частоте 3600 (Z590 UD AC 11700) При этом IO и IO2 мать вообще не показывает по датчикам, только в родной утилите Easy Tune (вот в ней есть VCCPLL),а SA в авторежиме задирается до 1.32 и если опустить ниже, то биос не загружается (не знаю на сколько безопасно это напряжение)
SA в авторежиме задирается до 1.32 и если опустить ниже, то биос не загружается (не знаю на сколько безопасно это напряжение)
Безопасное напряжение VCCSA (CPU System Agent Voltage) при разгоне зависит от частоты работы контроллера памяти. Для Rocket Lake (Rocket Lake-S), в номинальном режиме VCCSA 1,05 В, для режимов вплоть до DDR4-3600 — 1,2 В, для DDR4-4000+ — 1,2–1,5 В. Если модули двухранковые (DR), то напряжение понадобится чуть выше. Поднимать напряжение выше 1,3 В не рекомендуется. 1,32 вполне сгодится, но высокое напряжение SA может наоборот, вызвать нестабильность. Надо копать в др. направлениях -)
ubnt2020 писал(а):
Моя память выше 3600 МГц не тянет: на 4000 заводится только в Gear 2 и со стоковыми XMP-таймингами
Это не от памяти зависит, а от IMC (контроллера памяти). В Alder Lake, КП берет 4000-4400 МГц в режиме Gear 1 (как повезет, как настроишь; насколько хорошая ОЗУ, МП и ЦП; для двурангов - 4400 сильно вряд ли).
ubnt2020 писал(а):
пробовал поднимать SA до 1.1 В (по умолчанию у меня около 0.93), но это никак не помогло ни с таймингами, ни с частотой ..... 3600 потолок для моих чипов
На процессорах не К-версии, напряжение SA выше заводского диапазона - не регулируется. 0,92-0,93 В - это предел. И обновление BIOS не может снять ограничение. При таком SA, запустить ОЗУ выше 3600 G1 - маловероятно в принципе. Надо было брать 12700K(F), а не 12700...
Member
Статус: Не в сети Регистрация: 06.02.2020 Откуда: Кинешма Фото: 131
Bigsun писал(а):
Надо было брать 12700K(F), а не 12700...
Теперь буду знать, думал ограничения не К версии только в отсутствии множителя и чуть ниже буст по всем ядрам. А так регулировать в биос можно SA, но в HW64 не проверял применяется ли.
_________________ 12700\Palit 4090\32gb 3600@cl16\MSI PRO B760-P DDR4 II+рамка\Самса 990pro 2Tb+WD SN550 1Tb\Thermalright assassin king 120se\PCCooler YS1200\HAF932
Member
Статус: Не в сети Регистрация: 13.05.2020 Откуда: Мытищи
Yurex80 , Thaiphoon Burner (вложения выше) еще нужен скриншот. Read -> read SPD И уточни, какая у нас цель? Максимально снизить латентность? Для 4000+:
tCL=tCWL сделай. Это сильно повысит стабильность других таймингов. tRTP = 6 и tWR = 12, на частоте 4000+ - не стабильны, делай 8 и 16. RRDS вряд ли будет равен RRDL на частоте 4000+, делай 4 и 6(8) CR2 будет реальнее для 4000+ tRAS возьми с запасом +2, для высокой частоты это оправдано. Требуется проверить RCD/RP, по чипам (нужен тайфун скриншот). Я увидел KF432C16BBAK2/32, и если там Hynix CJR, то такие первичные тайминги точно не правильные. У CJR/DJR/JJR, первичные тайминги RCD/RP - не масштабируются напряжением! Power Down = Disabled, и tCKE тогда должен игнорироваться, но поставь = 6 на всякий случай. Там где 11->12, где 7->8 Убери все 1, меняем на 4 минимум, а то и 6. У тебя МП не ASUS -) Попробуй скопировать все (только) субтайминги с моего скриншота, за исключением RTL (Latency Timings). Более низкий tREFI (кратно 1024 и кратно 8) увеличит стабильность и снизит температуру, и именно поэтому позволит снизить tRFC (надо знать чипы). Но напрямую эти тайминги не связаны. Я бы пока вообще поставил все третичные тайминги в Auto, МП MSI их корректно выставляют.
Мои тайминги. 4200 DR, Hynix DJR
Вложение:
4200 тайминги.png [ 41.57 КБ | Просмотров: 1598 ]

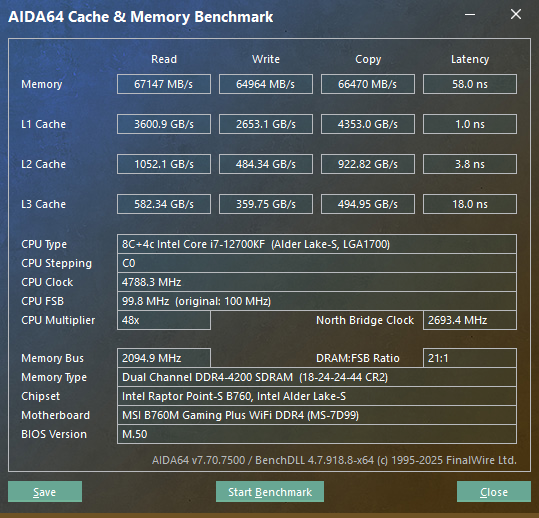

Мой стабильный результат (еще "в работе")
Вложение:
AIDA64 тест память и кеш i7 12700K 4200 18-24-24-44 CR2T.png [ 252.08 КБ | Просмотров: 1585 ]
Формулы
RAS = CL+RCD+2(4) RAS = RCD + WR + BL; BL для DDR4 = 4 или 2 (на мой взгляд, наиболее верная формула) RAS = RCD + RTP
RP ≥ CL CWL=CL (или CL-1 [CJR так "любят"], CL-2, но это работает только на частотах до 4000+, и не на всех чипах и не на всех IMC). И порой смысла не имеет, поскольку высокий CWL может позволить стабильно снизить некоторые субтайминги (WTRS = 2 например); FAW=RRDS*4, снижаются парно RTP=WR/2 RDPRE=RTP RFC меньше = лучше RDRDDG=WRWRDG=4 RDRDSG и WRWRSG ≥ 6 RRDL ≥ RRDS WTRL ≥ WTRS WTRL ≥ RTP WTRL WTRS на Intel снижаются сами, авто; настраиваются через WRRD_SG и WRRD_DG WTRS ≥ RRDS WRRD_SG = CWL+6+WTRL WRRD_DG = CWL+6+WTRS WRPRE = CWL+4+WR WRWRDR=WRWRDD ≥ 5
Я бы такие первички попробовал:
Вложение:
4000 CL16.png [ 73.7 КБ | Просмотров: 1590 ]

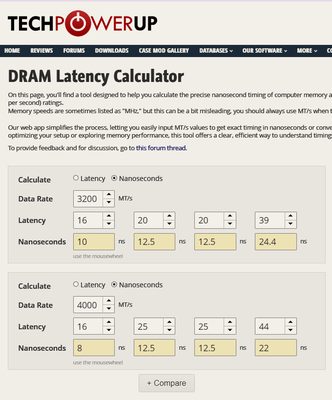

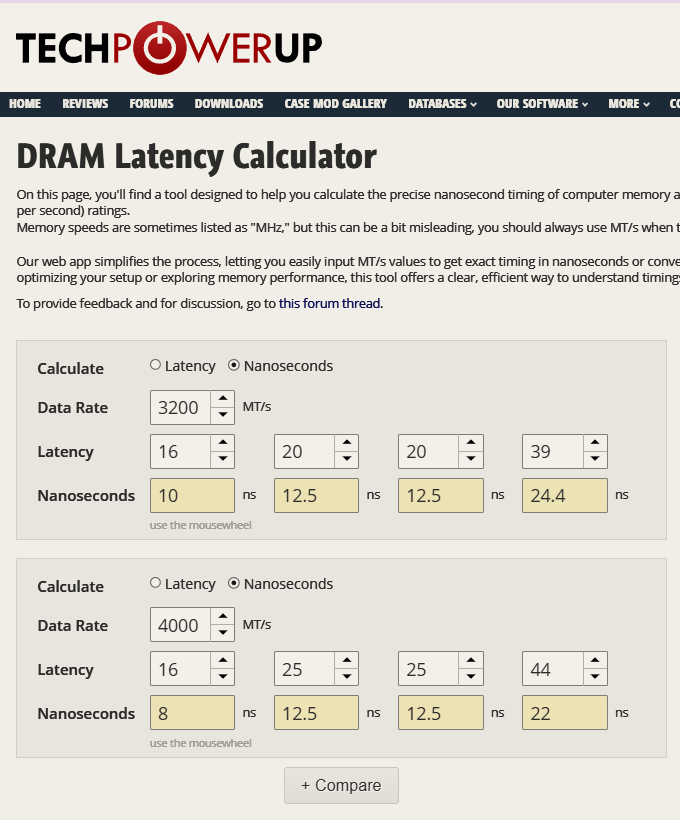

Если не получится, то CL=17 и остальное не меняем. Только tCWL = 16 тогда (потому что tCL нечетное, так лучше). Напряжение на DIMM = 1,40..1,44В. Поставь пока 1,45 В для тестов, потом уменьшай. Если tCL=18 (тогда tCWL=18), то можно попробовать немного поднять частоту, а не понизить тайминги. Вот пересчет таймингов: DRAM Latency Calculator Gear 1, CR=2, SA =1,3...1,35В (если DualRank, выйдет больше чем 1,32 В, скорее всего; у меня SA 1,34 В и vDIMM 1,45 В). Другие напряжения и режимы - Auto.
