  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017

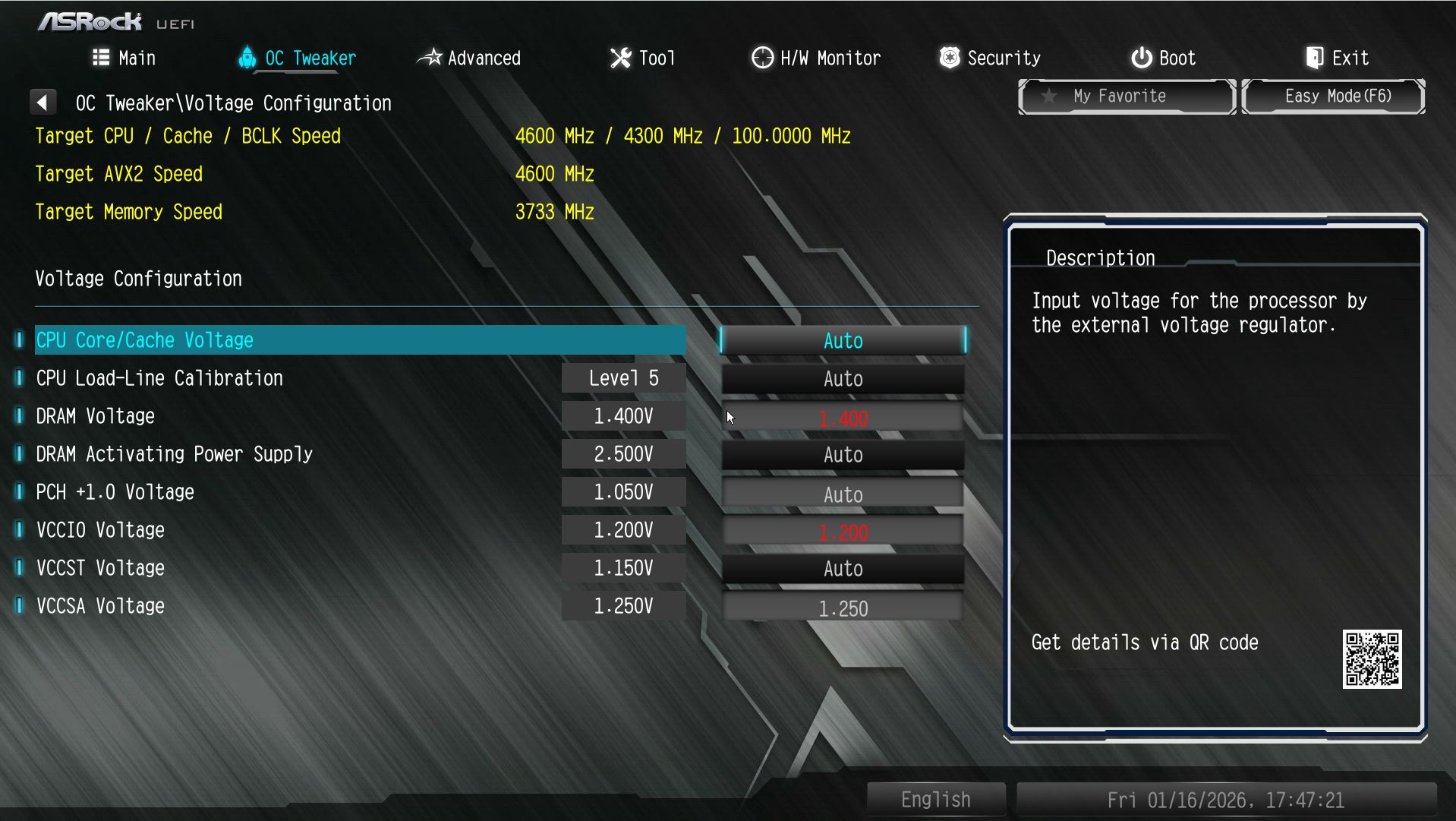

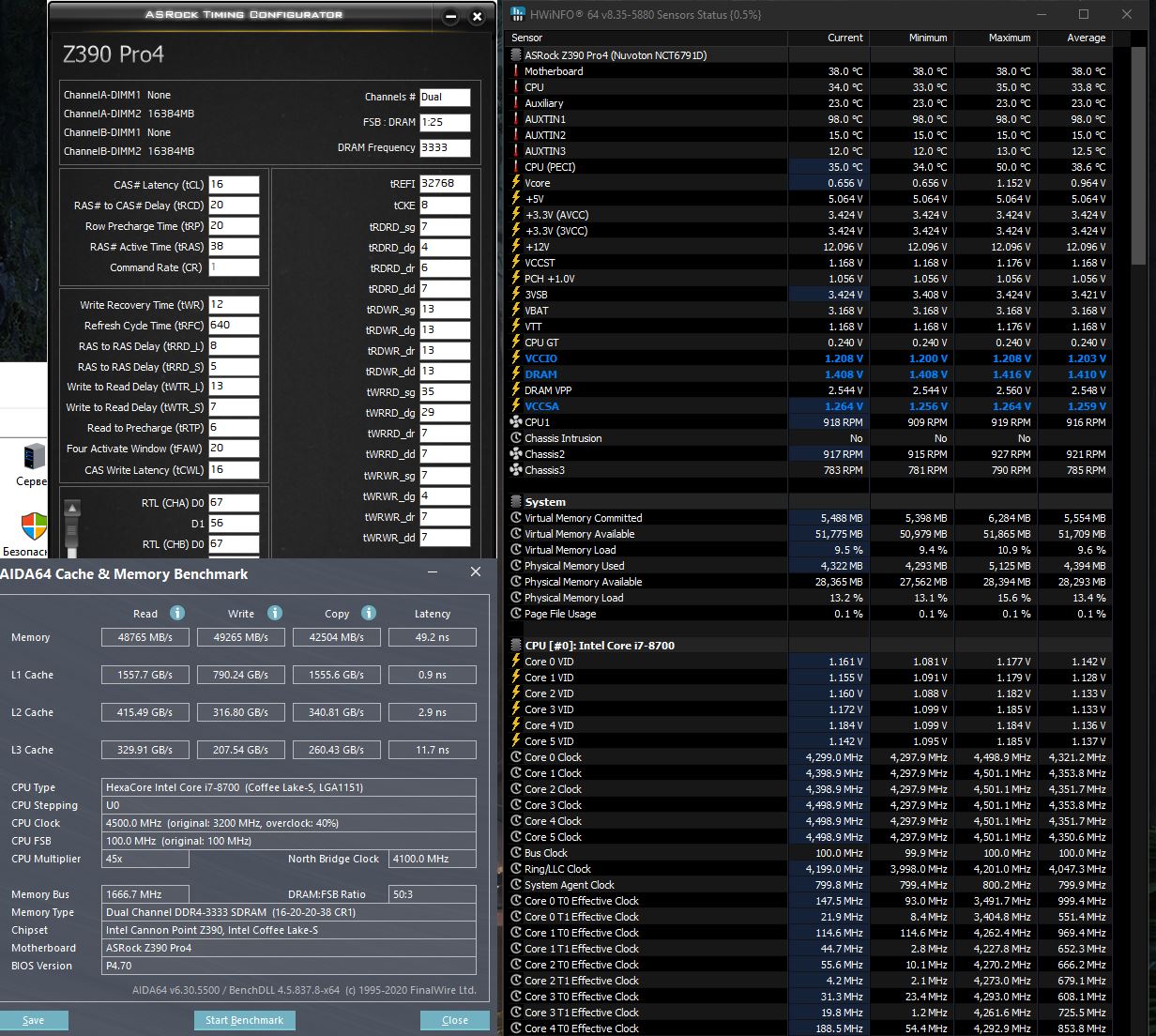

Bigsun 3800 ровно не могу выставить, нет функции изменения референсной частоты, пробовал 3866 и 3733, при 3733 загружается, но тест не проходит

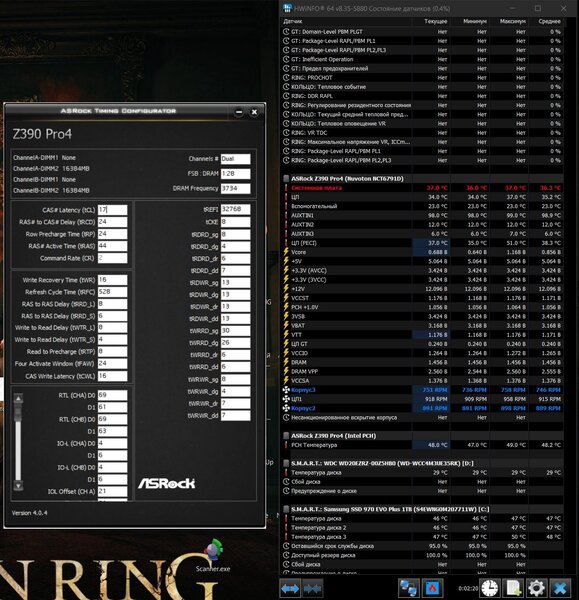

скрины
Вложение:
373311.JPG [ 329.24 КБ | Просмотров: 809 ]

причем vccsa в hwinfo пишет 1.376, а вручную максимум 1.30 ставится

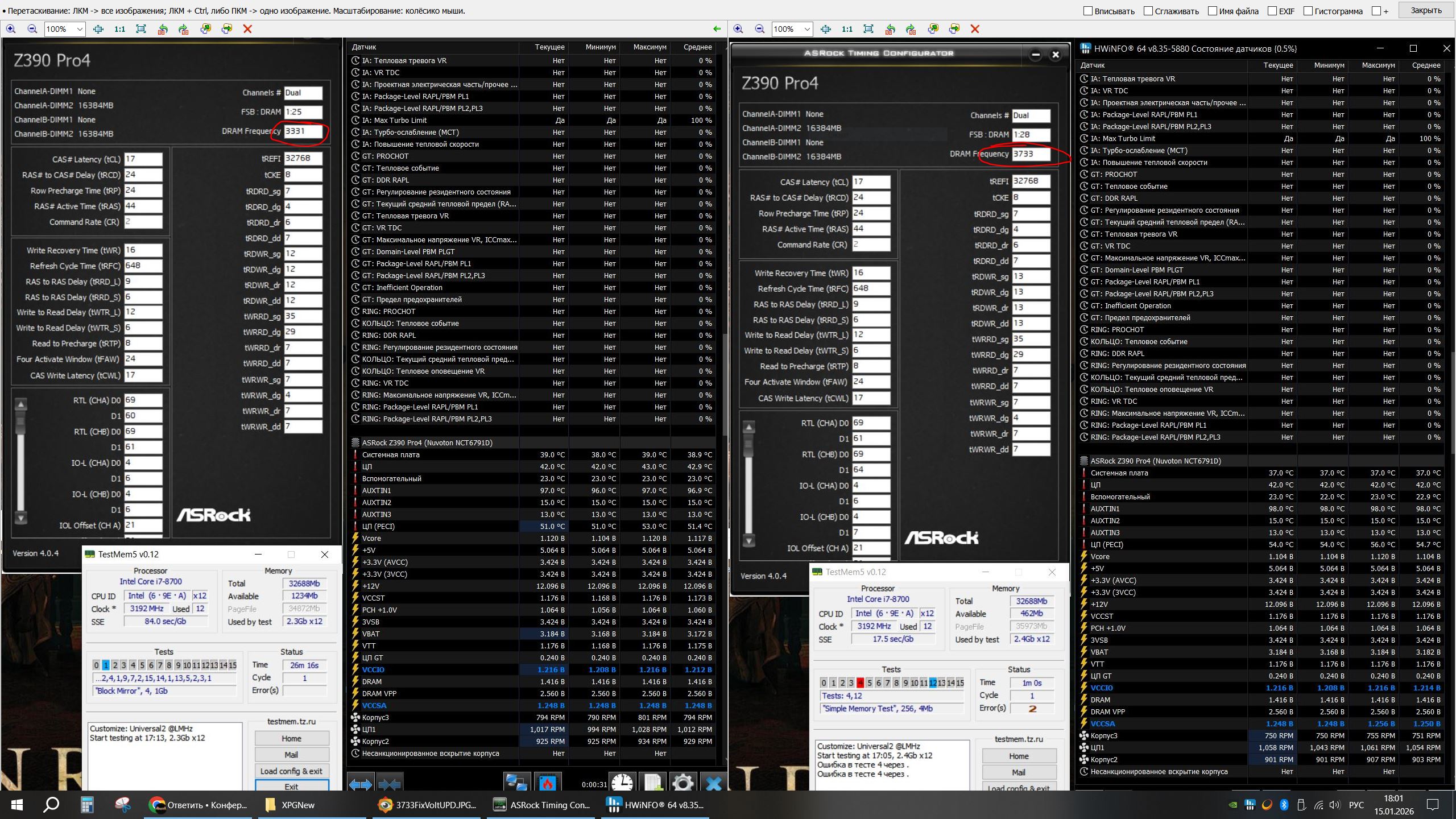

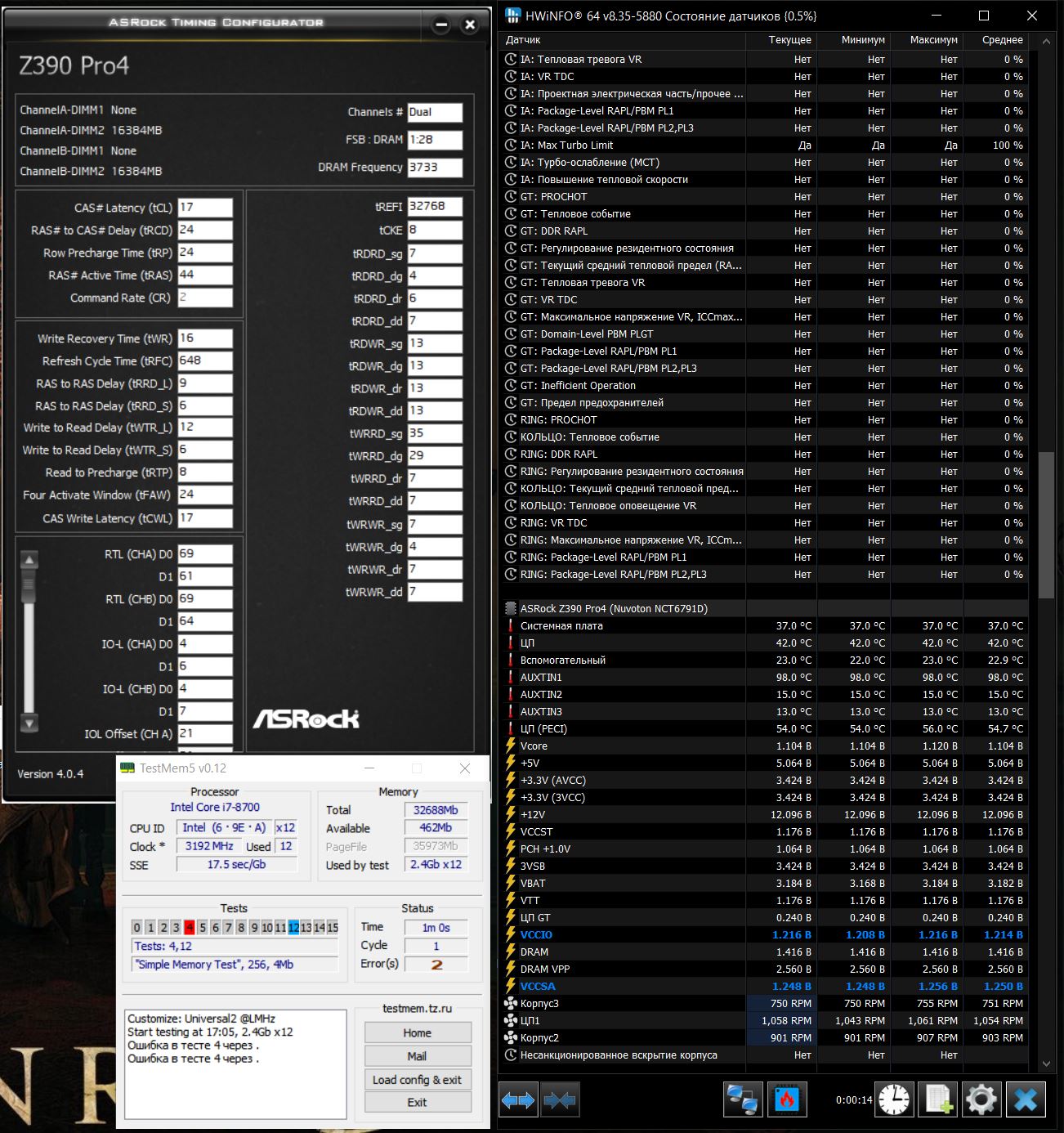

Blazetrusher не хочет работать ( тоже мемтест не проходит, но в вашем варианте vccio и vccsa меньше выставились

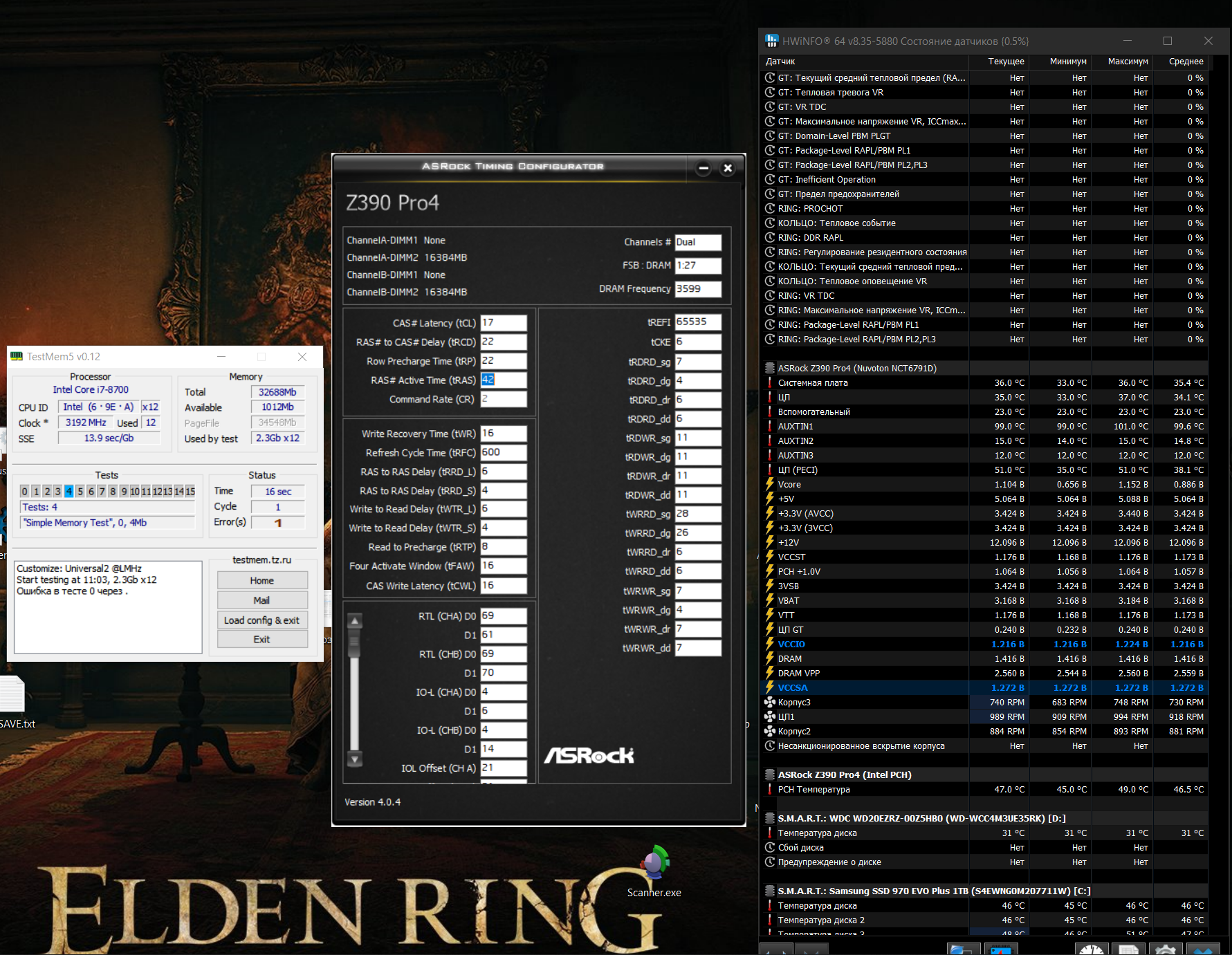

скрины
Вложение:
3600111.png [ 1.34 МБ | Просмотров: 809 ]

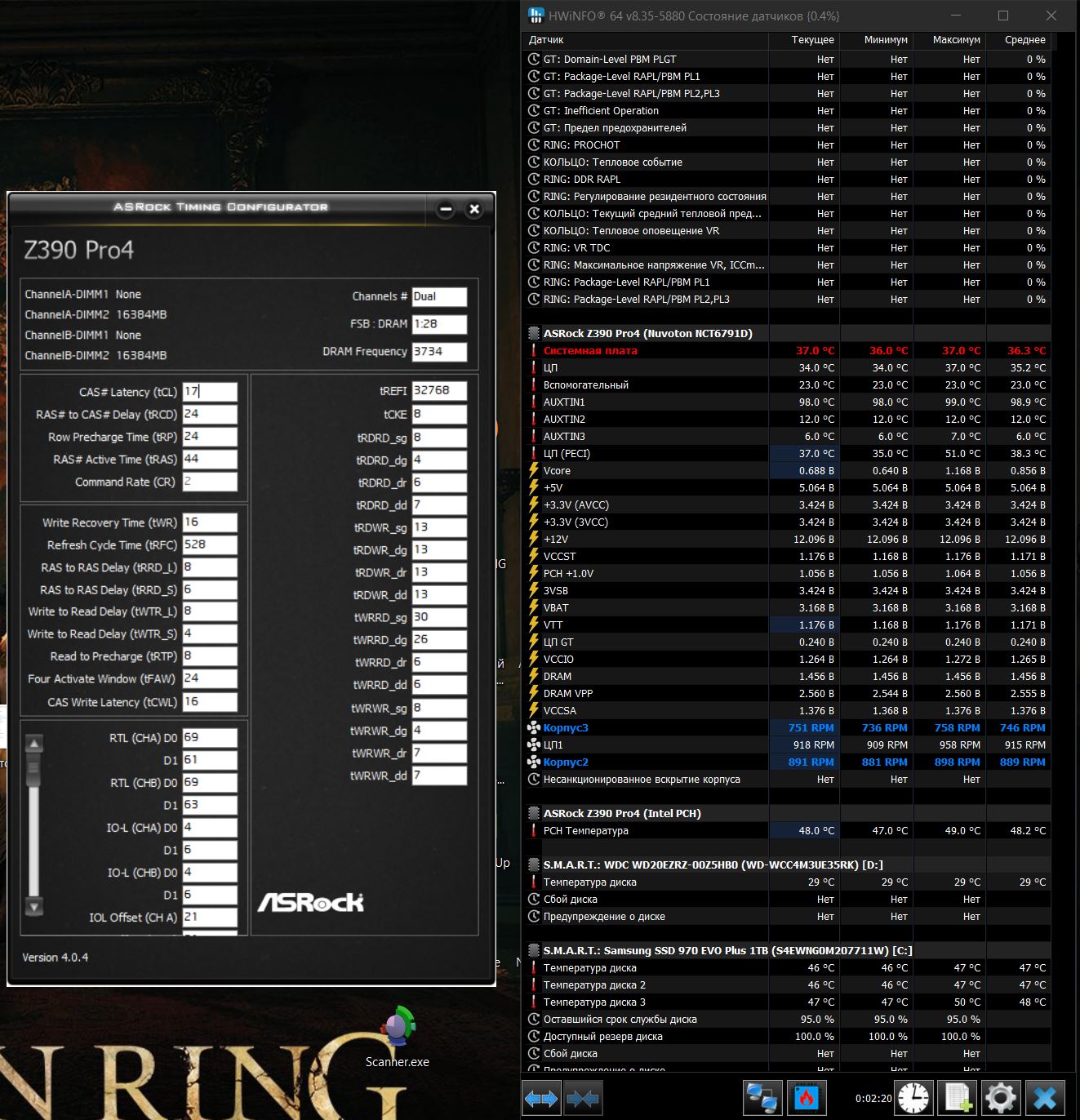

Потом поменял местами плашки, пробовал ещё вариации с разными частотами, иногда запускалось с меньшими напряжениями (в Auto) но бсоды почти сразу либо ошибки мемтеста. Вариант Bigsun на 3600 тоже бсодил (но выставились меньшие vccio и vccsa).

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
[A1ex] писал(а):
ничего не напутал/ не пропустил?

Пока все норм
BeeRAbuseR писал(а):
у всех в отзывах в ДНС так же подписано

Неизвестно, где ДНС купили целую партию таких модулей. В Китае рефабом целые "фабрики" занимаются.
BeeRAbuseR писал(а):
а vccsa и vccio не менять? Днём тыкался, заметил что там 1,35 слева (фактическое) стояло

Эти напряжения зависят от ЦП. Выясни статистические пределы по твоему ЦП (можно в профильной теме), и в этих пределах настраивай. У тебя слишком высокие.
Обычно тут VCCIO = 1,1...1,25 В (1,3+ предел), пока ставим 1,2 В; VCCSA = 1,15...1,30 В (1,35+ предел) пока ставим 1,25 В; Для 3733 больше не нужно; для Coffee Lake.
Слишком высокие напряжение = нестабильность и деградация; Низкие напряжения = нестабильность; Нужно именно то, что требуется для данного ЦП и памяти. Часть подсистемы памяти находится в ЦП, об этом надо помнить.
BeeRAbuseR писал(а):
при 3733 загружается, но тест не проходит

VTT слишком задрано, оно около VDD/2 обычно
VDD (VDRAM) = 1,4 В, больше не надо
tRFC = 600...700 и потом понижать после прохождения тестов. Думаю, на 600 стабильно будет. Скорее всего, дело именно в нем.
Все вторичные и третичные тайминги -> в Auto, потом можно вручную крутить.

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

Последний раз редактировалось Bigsun 15.01.2026 13:33, всего редактировалось 1 раз.

  Blazetrusher

Member
Статус: Не в сети
Регистрация: 10.01.2013
Откуда: Баку

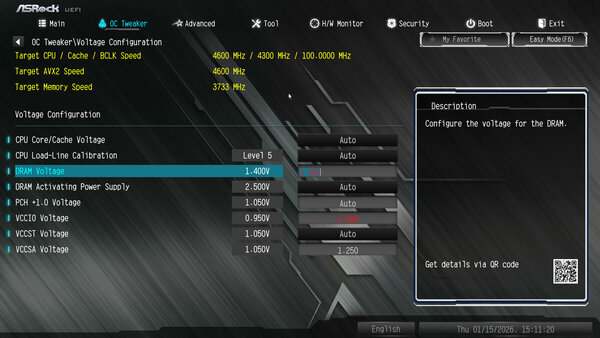

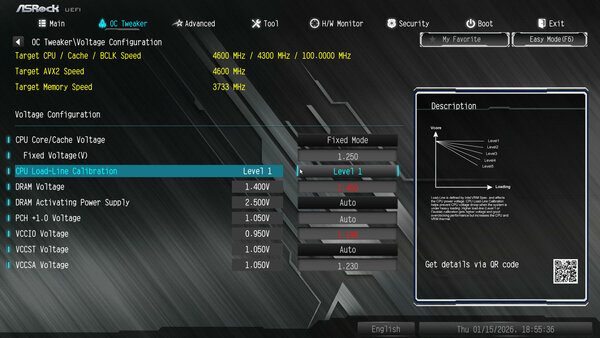

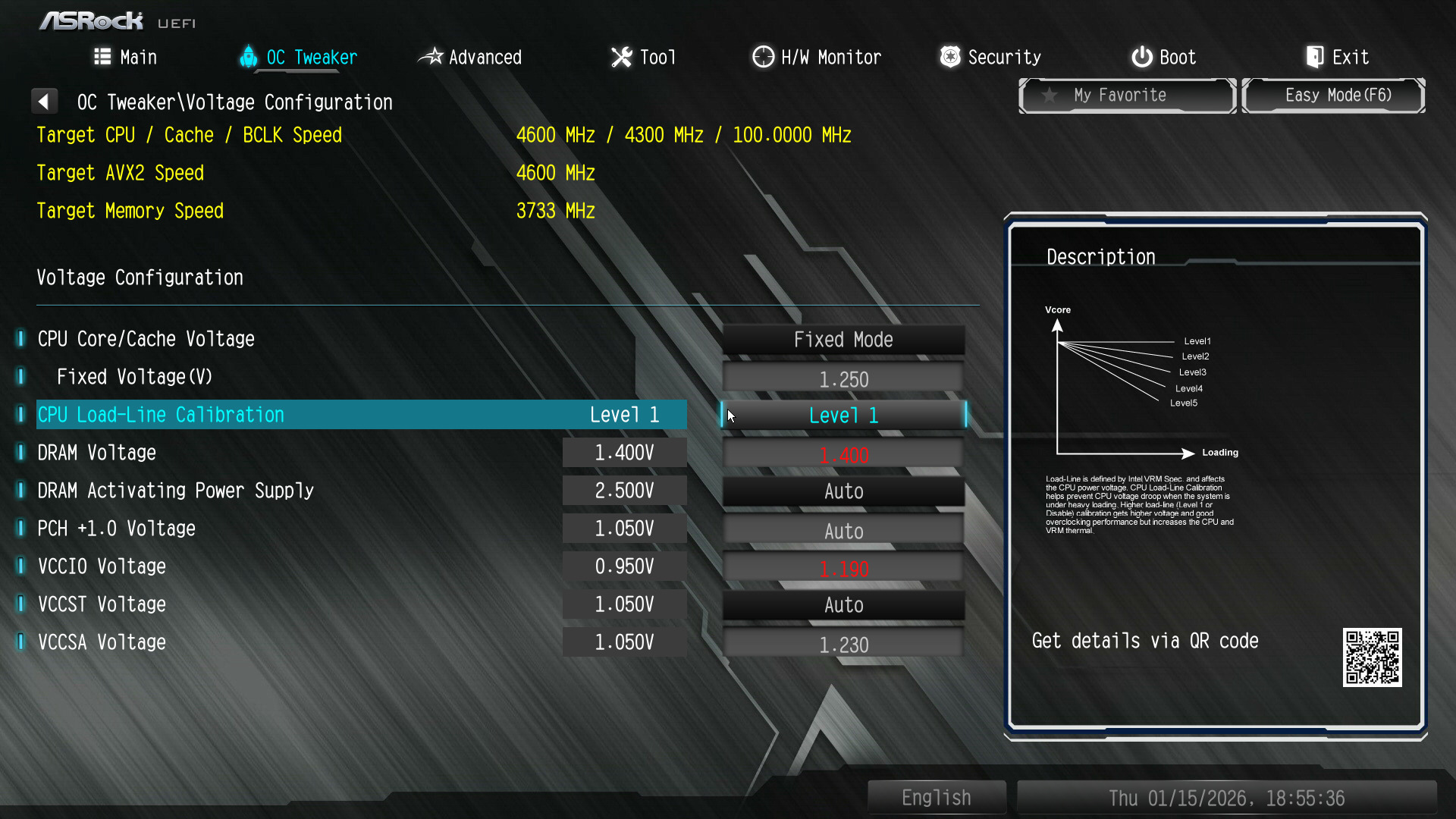

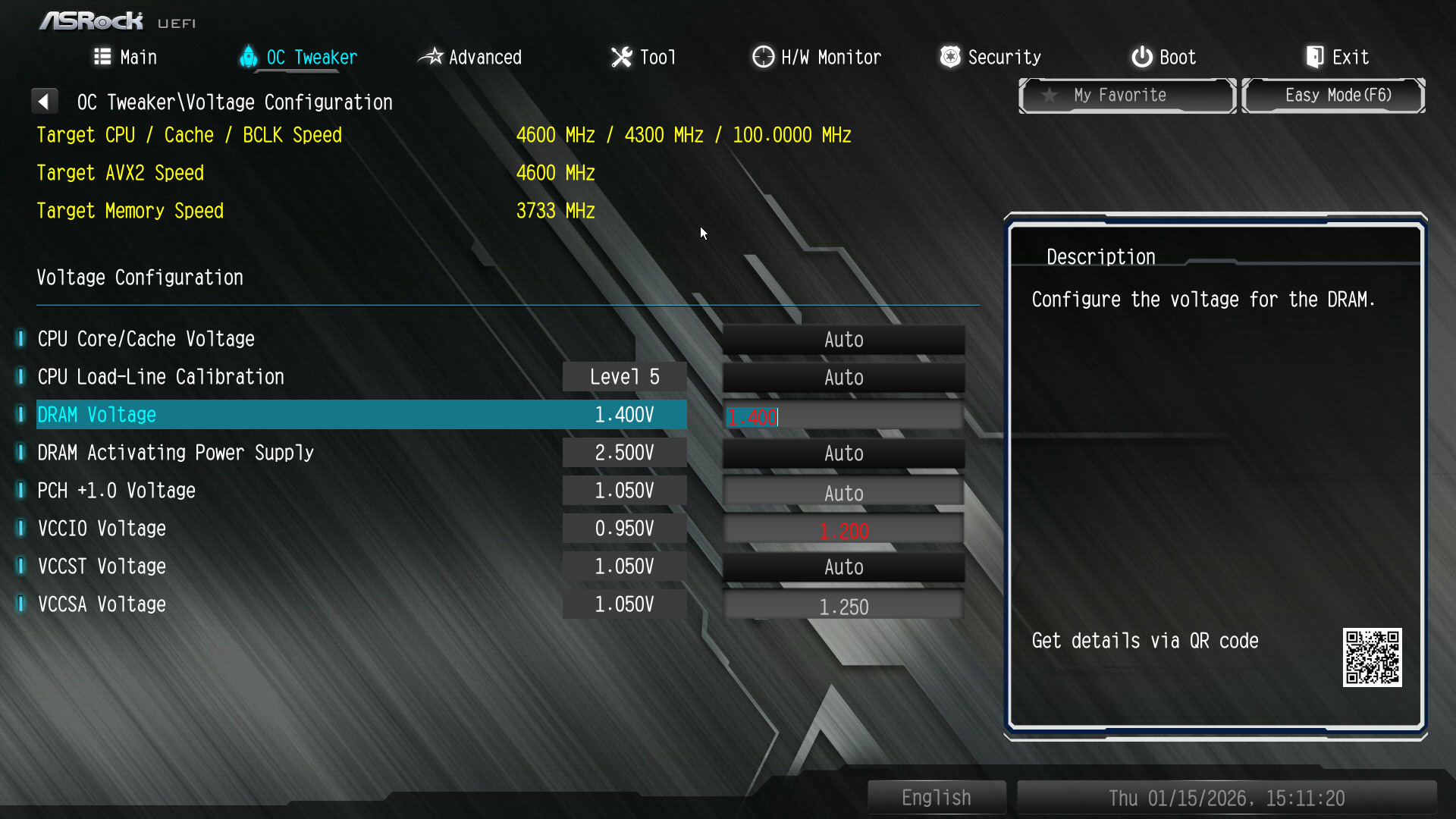

BeeRAbuseR У тебя напряжения слишком задраны, на такой частоте это только во вред. У меня вот так стоит, и это учитывая то что к линиям pci-e подключен nvme SSD скоростной, звуковая карта, сетевая карта + видюха достаточно мощная. И то хватает на такой частоте памяти.
#77

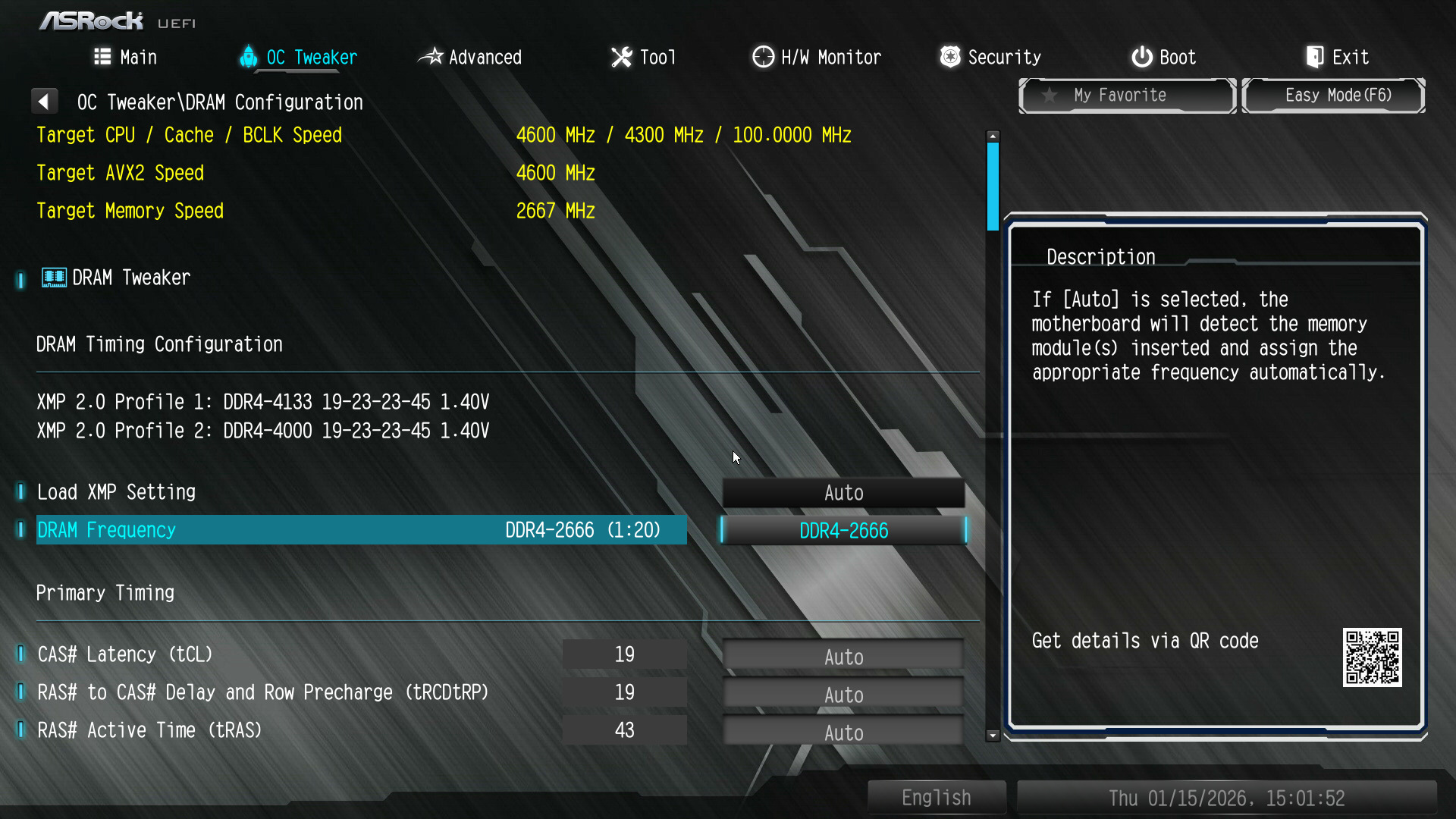

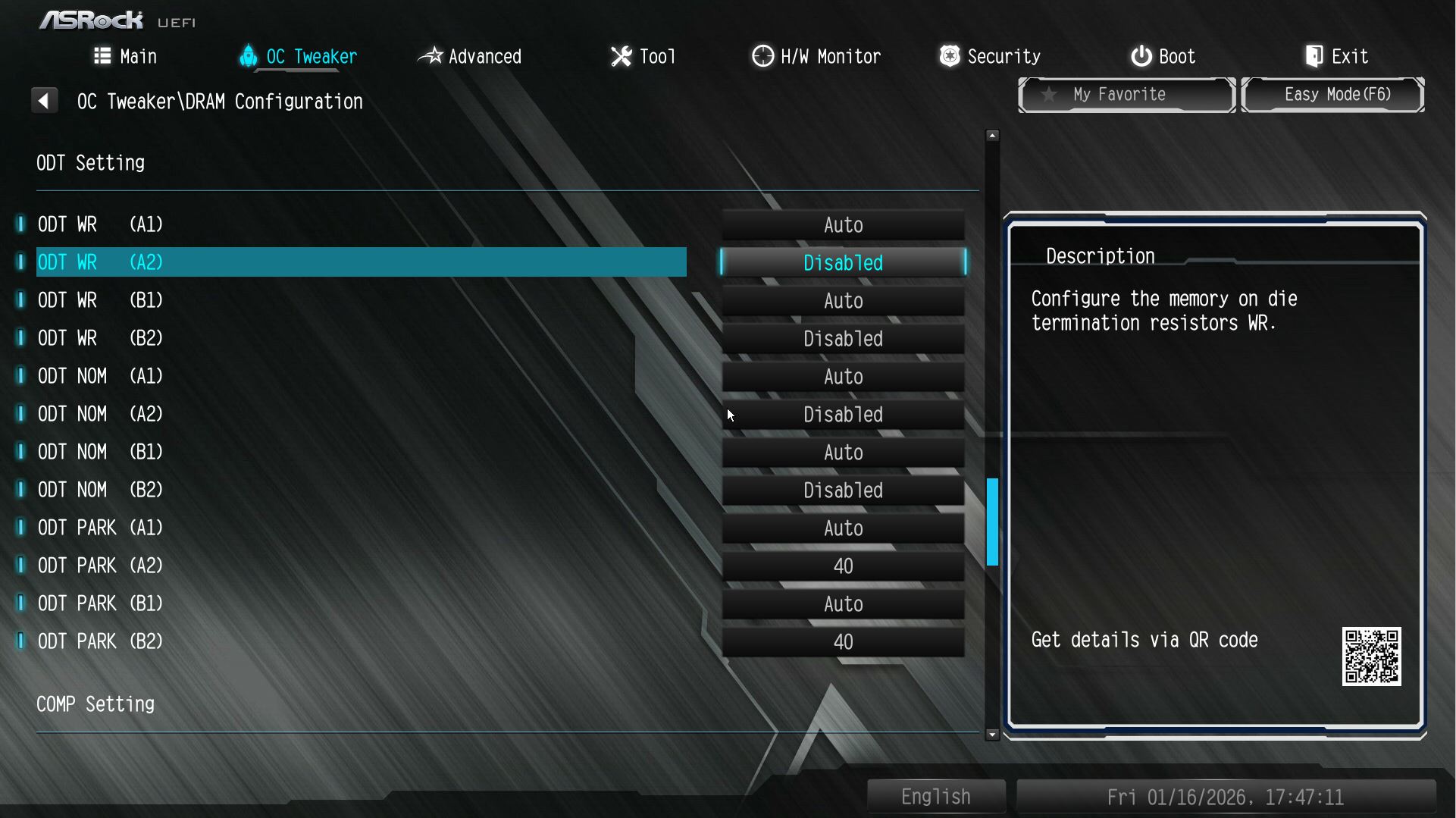

Вот тут вместо 133 поставь 100 или авто и будут доступны все значения.
#77

Ты MRC Fast boot отключил? Вот тут.
#77

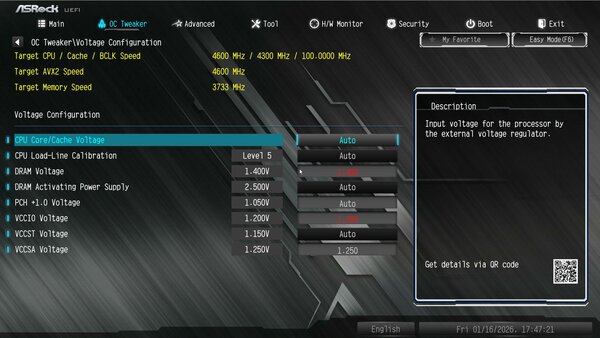

На память 1.36-1.38 попробуй выставить, потом скрутишь если что. И думаю тебе стоит сначала найти стабильную частоту, так что поставь все основные тайминги с большим запасом. Типа 22-24-24-44 а все те что справа в Асрок тайминг конфигураторе - выстави в авто. На частоте выше 3600 уже нужно будет переключаться в CR2

Добавлено спустя 17 минут 41 секунду:
На то что тут у людей память за 4000 улетает - не смотри. У нас процы 8 серии, для них 3800 в дуал рангах это уже практически предел.

Добавлено спустя 17 минут 22 секунды:
И в играх 3600 CR1 с ужатыми таймингами может быть даже лучше чем 3800 CR2. Вот, я в Томб Райдере замерял
#77


Добавлено спустя 2 минуты 59 секунд:
Так что я бы на твоём месте выше 3600 бы не ходил.
  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
Bigsun писал(а):
VTT слишком задрано

у меня нету его настройки в bios, но, кстати, на старой оперативе (нашёл скрин с какого-то теста) оно тоже 1,176.

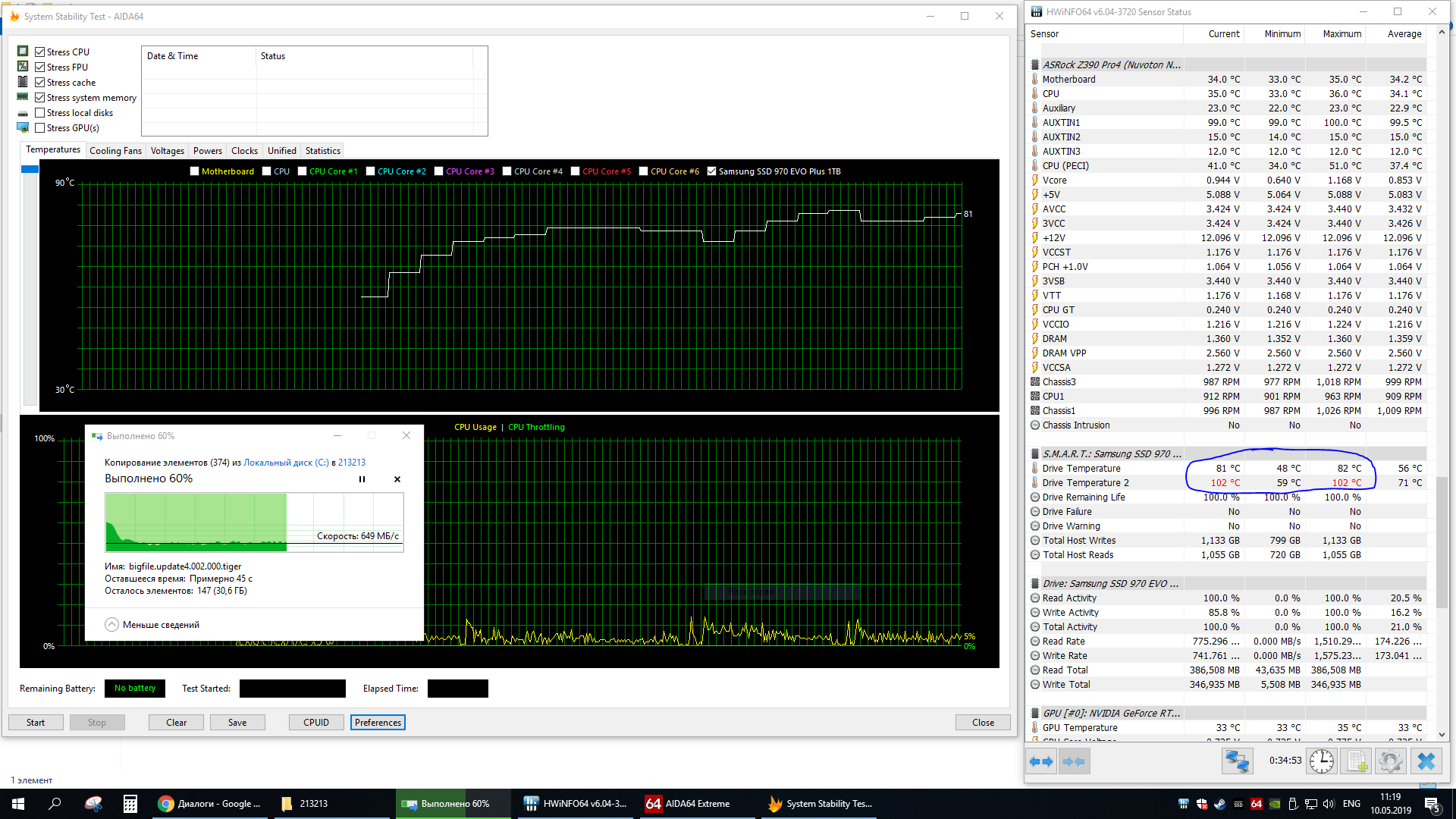

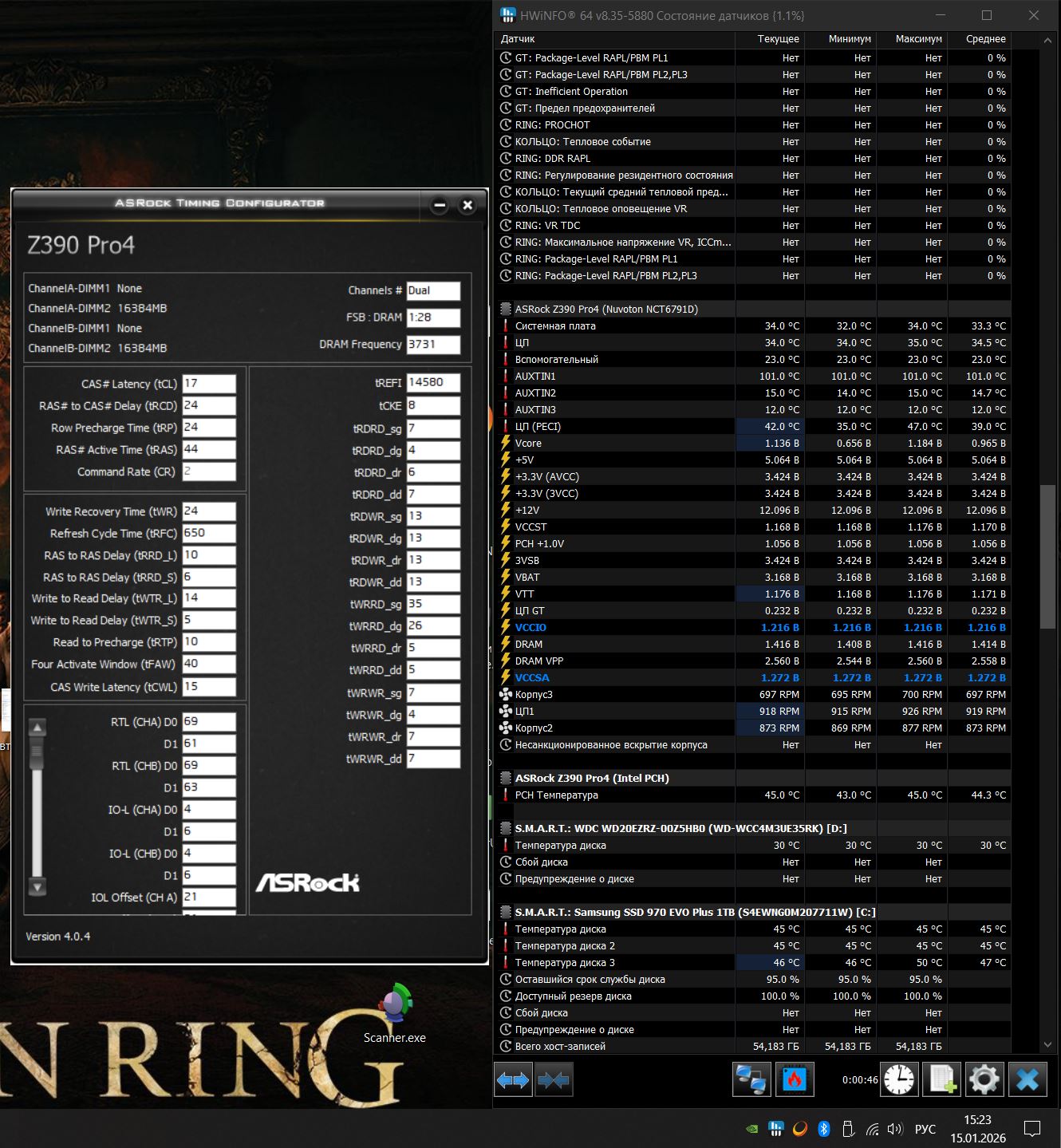

скрин (СТАРАЯ память)
Вложение:
SSD копирование стресс тест.PNG
SSD копирование стресс тест.PNG [ 221.92 КБ | Просмотров: 713 ]

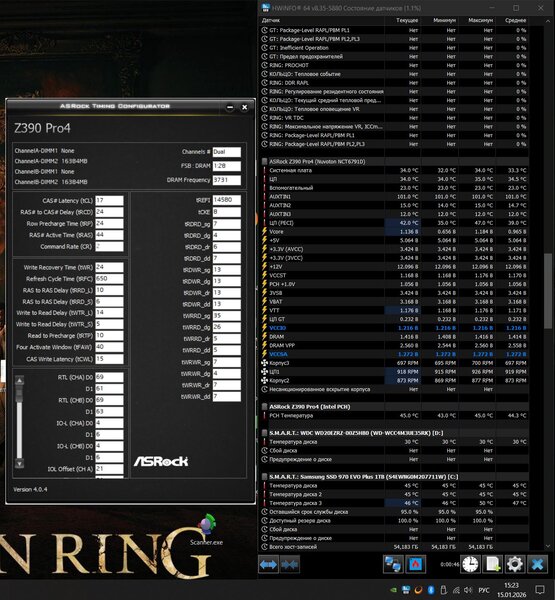

поставил VCCIO 1,2 VCCSA 1,25 VDRAM 1,4, tRFC 650, мемтест не проходит опять, но ось загрузилась без даблстарта.
скрин
Вложение:
3733FixVolt.JPG [ 339.85 КБ | Просмотров: 713 ]

Вложение:
bios2.jpg [ 412.87 КБ | Просмотров: 713 ]

Blazetrusher писал(а):
Вот тут вместо 133

у меня 8700 не К, нет такого пункта. Могу только частотой шины регулировать.
скрин
Вложение:
bios1.jpg [ 450.17 КБ | Просмотров: 713 ]

Blazetrusher писал(а):
Ты MRC Fast boot отключил? Вот тут.

Да, на всех пробах отключал.
Blazetrusher писал(а):
На память 1.36-1.38 попробуй выставить

у меня все введённые значения округляются. 1.30 - 1.35 - 1.40 ..

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
BeeRAbuseR писал(а):
мемтест не проходит опять

Так у тебя опять субтайминги все старые... tCWL = 15 работать не будет в данном случае (tCWL=tCL ставь, или более агрессивно tCWL=tCL-1); tWR=tRTP*2 обязательно; tFAW=tRRDS*4; tWTRS = 5 это слишком для твоей платформы, 6 и выше надо; tWTRL=tWTRS*2 работает всегда; tRRDL=tRRDS*1,5 работает всегда; tRRDS=tWTRS в твоем случае; tREFI=32768 работает всегда и нет смысла ставить ниже; tRDPRE=tRTP; tRFC кратно 8 лучше;
Низкие tCWL и tWTRS - причина ошибок. Все остальные субтайминги = Auto;
BeeRAbuseR писал(а):
VCCSA 1,25

Но применяется 1,27 В... МП завышает? Значит, либо ниже ставить, лидо offset [-] если есть

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
Bigsun писал(а):
Так у тебя опять субтайминги все старые...

а, я подумал все в авто надо было
Bigsun писал(а):
Но применяется 1,27 В... МП завышает? Значит, либо ниже ставить

Снизил чуток, обе напруги
Попробовал по скрину с первого вашего сообщения + корректировки с последнего, всё так же
скрин
Вложение:
3733FixVoltUPD.JPG [ 361.77 КБ | Просмотров: 666 ]


Добавлено спустя 54 минуты 32 секунды:
Всё при тех же настройках, таймингах, менял только частоту:
Ставлю 3333 - тест пол часа, полёт нормальный.
Ставлю 3466 - даже пост не проходит
Ставлю опять 3733 - грузит винду, не бсодит :D (но в тестмем ошибки) ничего не понимаю :roll:
всё одинаково
Вложение:
compare.JPG [ 722.77 КБ | Просмотров: 644 ]

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
BeeRAbuseR писал(а):
ничего не понимаю
на проц поставь вольтаж 1.25 + с каждой планкой в каждом слоте поэксперименть
BeeRAbuseR писал(а):
а 2 и 4 местами менял уже плашки
менять не надо, ты с одной(каждой) узнай обстановку.
BeeRAbuseR писал(а):
у в 1ый не влезет

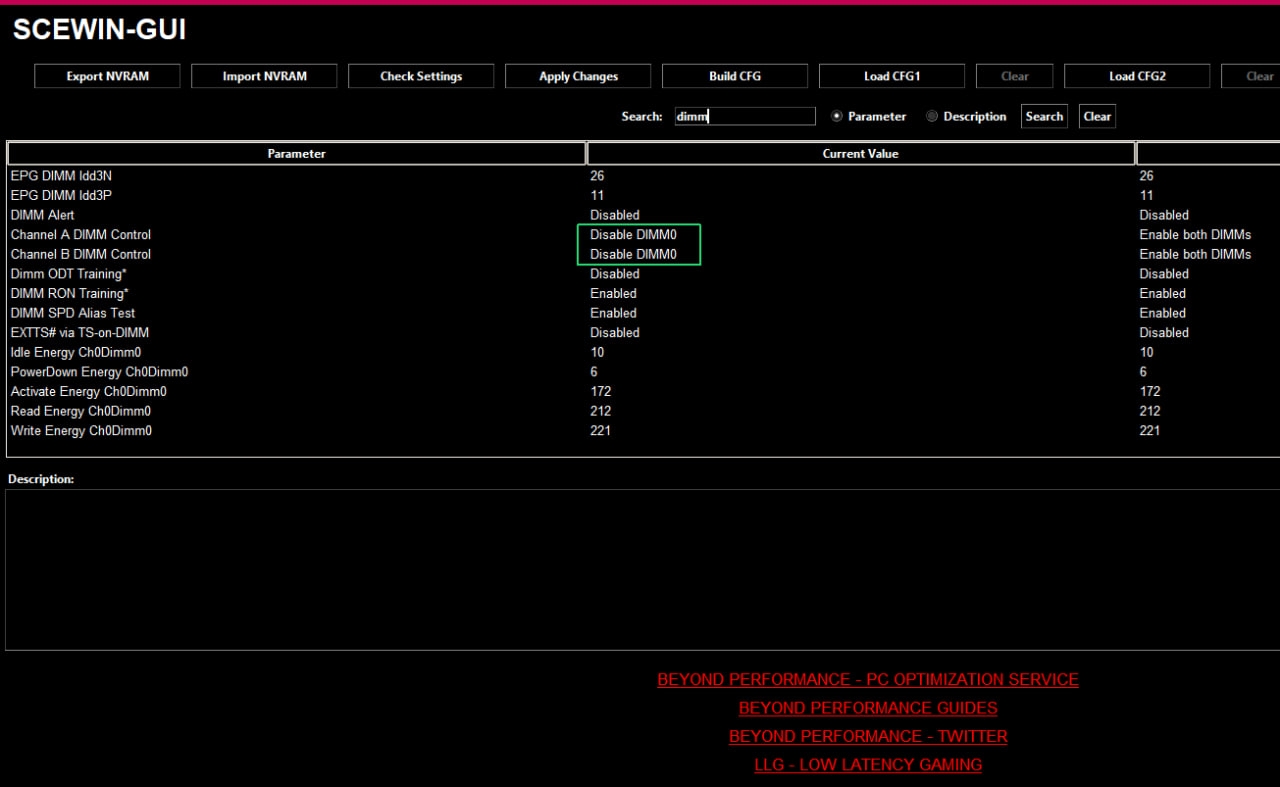

1 и 3 обычно и не нужны ибо они второстепенные, до кучи, можешь их DDR-5 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #18645779 может что и даст(disable DIMM0 для Channel A/B DIMM control)
↓
Вложение:
ScewinDIMM.jpg [ 176.1 КБ | Просмотров: 593 ]
BeeRAbuseR писал(а):
так и 3733 не загрузилось, бсоды
звучит бредовастенько(может не туда прописал их) учитывая твои +-1.1v на скринах, + у синих экранов есть названия по ним можно ориентироваться+- ;)


Последний раз редактировалось BOBKOC 15.01.2026 18:11, всего редактировалось 5 раз(а).

  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
BOBKOC писал(а):
на проц поставь вольтаж 1.25

так и 3733 не загрузилось, бсоды, восстановление потом пошло
BOBKOC писал(а):
с каждой планкой в каждом слоте

ну в 1ый не влезет, кулер мешает, а 2 и 4 местами менял уже плашки

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  [A1ex]

Junior
Статус: Не в сети
Регистрация: 23.02.2023
Bigsun писал(а):
Пока все норм

Ок, спасибо.
А есть смысл пробовать запустить и тестировать, если я не нашел VPP и Power Down и соответственно не знаю что там выставлено (скорее всего все в Авто)?

Как и писал выше, не смог найти эти параметры, даже ничего похожего. Видимо, совсем по-другому называются.
  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
BOBKOC писал(а):
с каждой планкой в каждом слоте поэксперименть

попробую
BOBKOC писал(а):
может не туда прописал их

напруга
Вложение:
bios4.jpg [ 430.91 КБ | Просмотров: 576 ]

BOBKOC писал(а):
+-1.1v на скринах

там где была разница - стояло в Авто, где фикс всё совпадает.
BOBKOC писал(а):
у синих экранов есть названия

так там каждый раз что-то новое :D

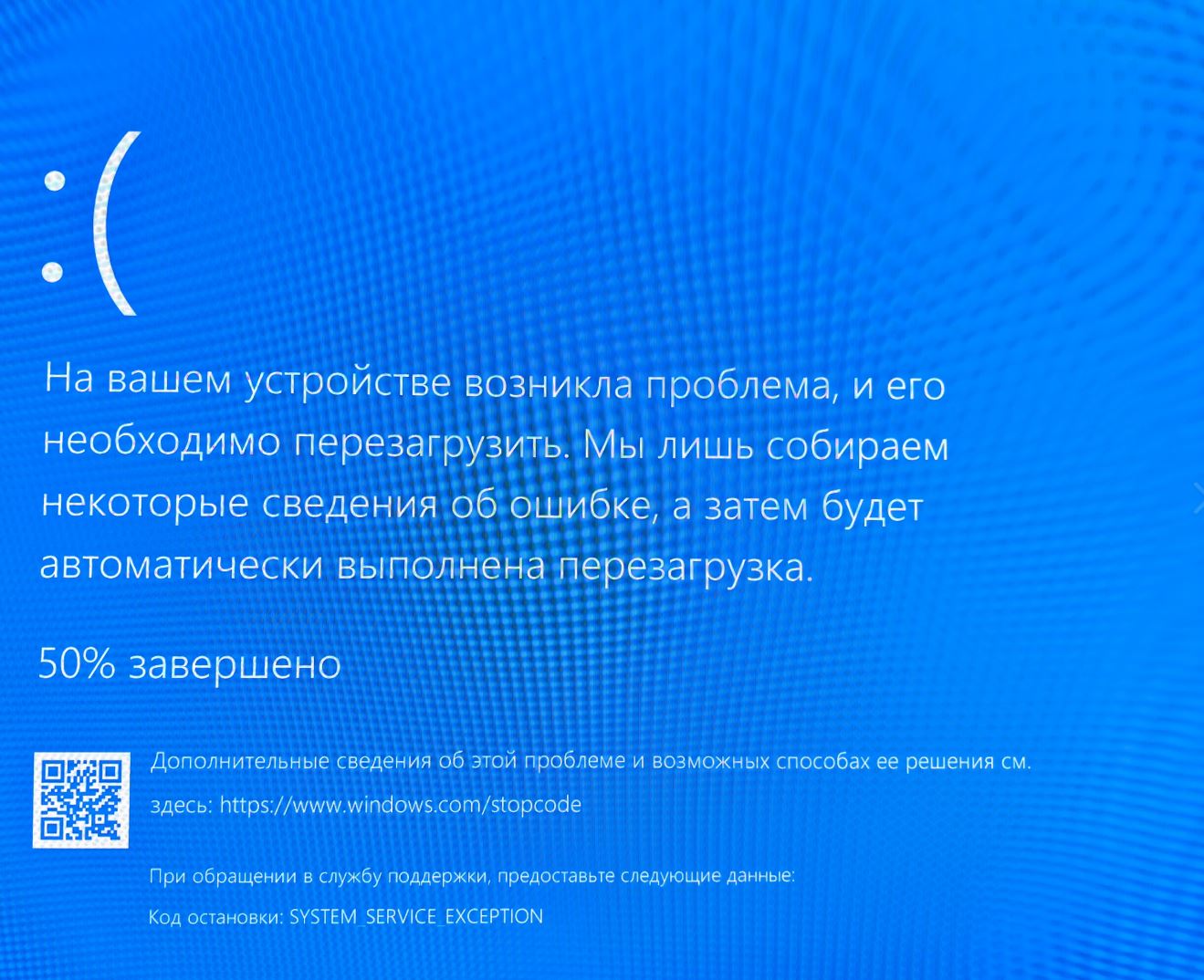

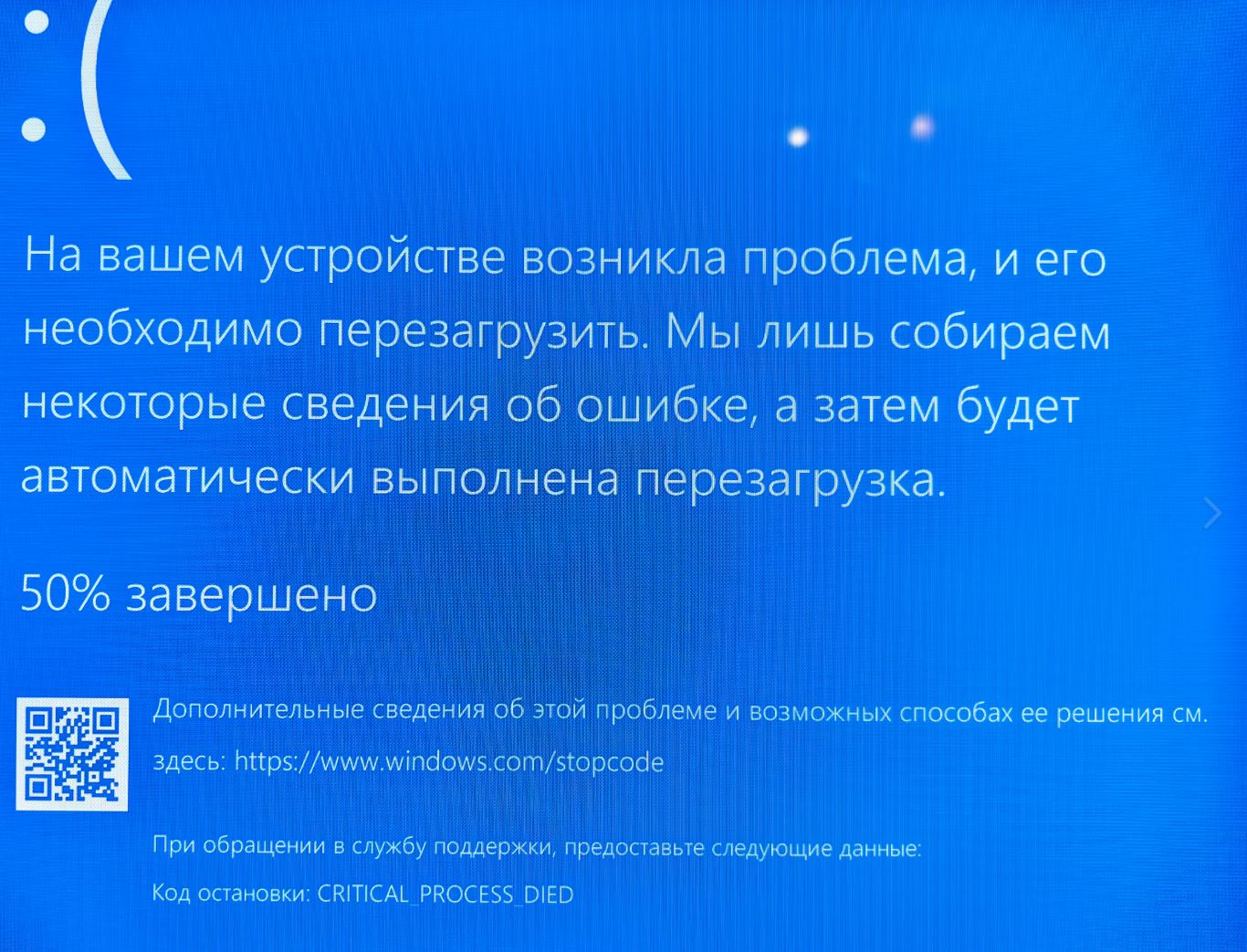

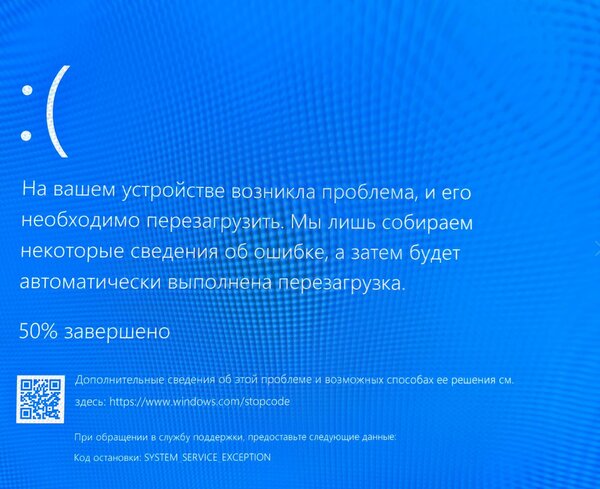

бсоды
Вложение:
bsod1.JPG [ 192 КБ | Просмотров: 576 ]

Вложение:
bsod2.JPG [ 182.29 КБ | Просмотров: 576 ]

Вложение:
bsod3.JPG [ 235.98 КБ | Просмотров: 576 ]

Конкретно после вашей рекомендации был последний бсод + ещё один какой-то. А потом пошло восстановление диска и зависло, перезагрузил, опять какое-то восстановление, после этого вернул напругу - пишу с 3333.

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  Blazetrusher

Member
Статус: Не в сети
Регистрация: 10.01.2013
Откуда: Баку
BeeRAbuseR
Поднимай тайминги тогда. tCL 18 , tCWL 18. tRFC 700.

Добавлено спустя 7 минут 39 секунд:
И память попробуй 1.35 напругу, может ей от 1.4 плохо
  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
[A1ex] писал(а):
А есть смысл пробовать запустить и тестировать, если я не нашел VPP и Power Down и соответственно не знаю что там выставлено

Этому может помешать только отсутствие резервной копии диска с ОС. Иначе, после экспериментов, будут ошибки на диске (далеко не всегда сразу проявляющиеся, из-за специфики Windows, например).
[A1ex] писал(а):
Видимо, совсем по-другому называются.

Ох уж эти МП Asus... За это они мне и не нравятся -)
BeeRAbuseR писал(а):
Попробовал .... всё так же

Делаем VCCIO = VCCSA = 1,25 В;
Вот тебе список ошибок
Вложение:
!Описание ошибок TM5.pdf [130.64 КБ]
Скачиваний: 7

Как ты видишь, у нас ошибка 4 и 12. Что имеем:
- Синхронизационные ошибки CPU <-> RAM. У себя я бы повысил VDDQ, но у тебя главный "заменитель" это VCCIO. Всё, что касается ввода-вывода и "общения" ЦП с памятью, объединено в одном домене напряжения VCCIO. Повышаем VCCIO 1,25+ В; 1,27 В скажем.
- Недостаток времени для завершения операции, ячейки не успевают перезарядиться. tRFC расслабляем еще до 696. Либо повышаем VPP до 2,6+ В. До 2,9 В - безопасно вполне. Я не знаю, где он в твоем Биос...
- Проблемы с tRFC2 (Refresh Cycle Time for 2 banks). У тебя этот параметр скрыт судя по всему. Грубо говоря, это относится к частичному обновлению банков памяти. Время обновления двух соседних банков памяти. Обычно 1/2 от tRFC. Значит, опять дело в tRFC.
- Некорректный авто-расчёт tRFC (шаг должен быть кратен 32,16,8,4,2). Ставим кратно 8.
- Некорректное сопротивление. ODT (On-Die Termination) имеется ввиду. В BIOS ищем раздел DRAM Termination или ODT Configuration. RTT_NOM: Disabled (0); RTT_WR: Disabled (0) или 80 Ом; RTT_PARK: 34 Ом или 40 Ом; C учетом одноранговой памяти.
В целом, тут мы имеем дело либо с неверной тренировкой (что это - я подробно писал, см. выше в спойлерах) или нехватка напряжения/сопротивлений или tRFC.
Мы имеем Capacity (плотность чипов) 16 Гбит. Что означает более высокие задержки на регенерацию, чем 8 Гбитные чипы. Отсюда проблемы с tRFC и все что с ним связано. Так что давай tRFC даже 736+ сделаем, кратно 8.
Все сказанное - для 3733 МГц!

SYSTEM_SERVICE_EXCEPTION и CRITICAL_PROCESS_DIED -процессор обратился к памяти за данными, но получил "мусор" из-за неверных таймингов или сопротивлений; Blazetrusher тоже пишет правильный путь решения. Стоит попробовать и его вариант;

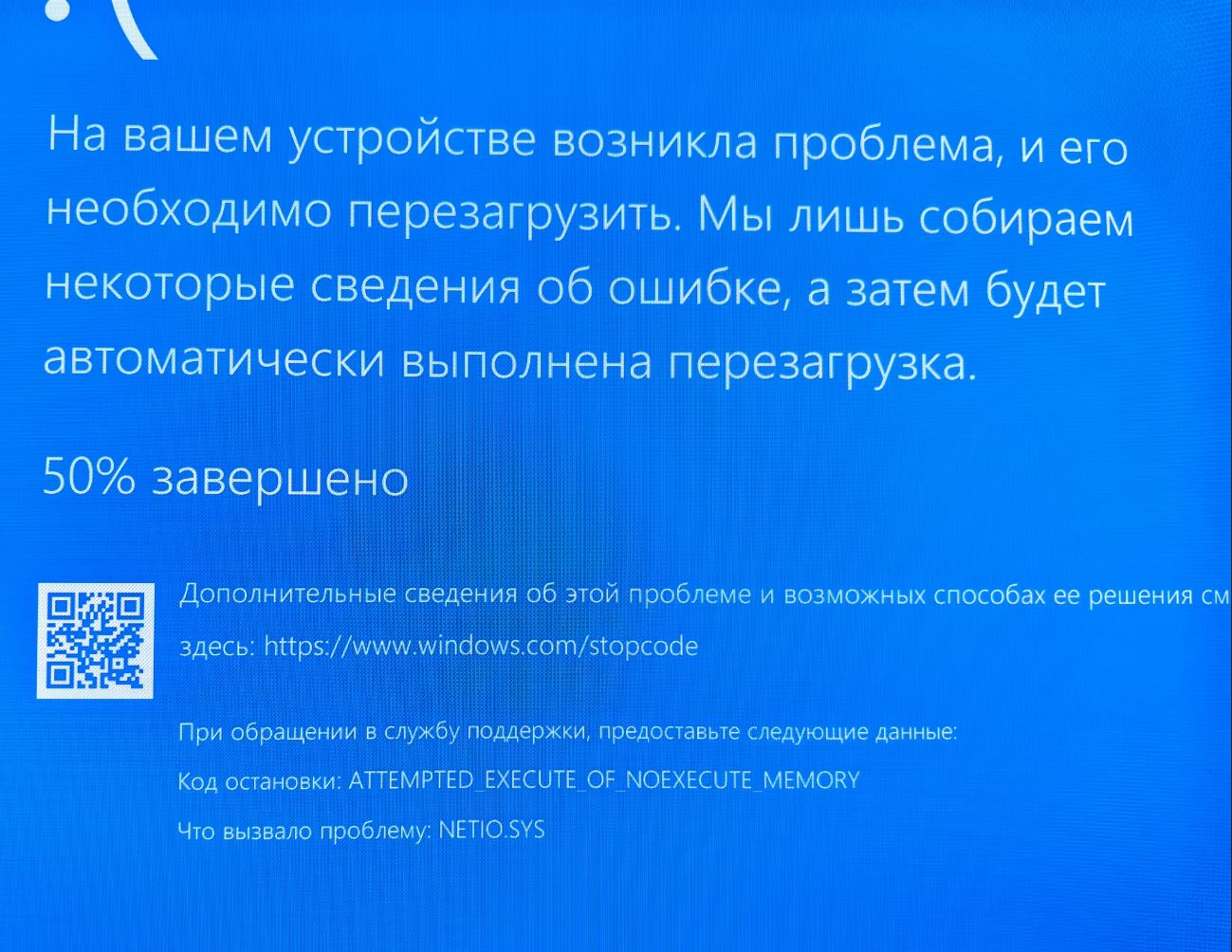

ATTEMPTED_EXECUTE_OF_NOEXECUTE_MEMORY - код попытался исполниться там, где это запрещено, из-за ошибки в RAM;
Распознавал полученные скриншоты - с помощью Gemini 3. Естественно, мне лень выписывать все эти названия

Тут еще бы разобраться, VTT на твоем скриншоте это CPU VTT (PLL Termination) или DRAM VTT (1/2 от VDD)? Я не специалист по этой платформе. Кто знает?

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

  Зум

Member
Статус: Не в сети
Регистрация: 03.09.2004
Фото: 1
работает 3200 при 1.26в, не знал что хуникс cjr так может
  Blazetrusher

Member
Статус: Не в сети
Регистрация: 10.01.2013
Откуда: Баку
Дух машины — теологическая концепция культа Механикус, подразумевающая существование неких сущностей, населяющих все технологические устройства и механизмы. Адепты Механикус верят, что эти сущности являются частью божественной воли Бога Всех Машин и поэтому одинаково святы. Эффективное функционирование устройства или его нарушения зависит от настроения этого духа. Для того, чтобы поддерживать машину доброй и сговорчивой, пользователи проводят великое множество различных ритуалов и процедур обслуживания, сложность которых напрямую зависит от сложности технологии и её важности. Духи машин есть везде — от простой лазвинтовки в руках неблагодарного гвардейца до силовой брони космодесантника, от примитивного когитатора до огромных пустотных кораблей.



#77
  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
Bigsun писал(а):
Делаем VCCIO = VCCSA = 1,25 В;

Вручную максимум 1.2 ставится VCCIO (хотя помним, что в Авто он задирал и выше).
Вот всё, что есть по напругам
Вложение:
VoltSettings.JPG [ 232.56 КБ | Просмотров: 254 ]

поставил
tRFC 736
VCCIO 1.2 (в HWINFO ~1.218)
VCCSA 1.25 (~1.27)
ODT как вы написали (вроде бы)
Вложение:
ODTSettings.JPG [ 213.69 КБ | Просмотров: 254 ]

не проходит пост. Если отключить ODT проходит, грузится, но так же ошибки тестмем, увы..
ЧатГПТ говорит, что надо смириться с 3466, мол IMC не вывозит 32Гб на таких частотах/таймингах. Он там последний вариант свой по таймингам предложил, тоже попробую. (хотя у г-на Blazetrusher сетап по сути такой же, но не чипы, там микроны, может всё вкупе влияет)
Blazetrusher писал(а):
И память попробуй 1.35 напругу, может ей от 1.4 плохо

Пробовал, сначала бсод, но потом работало, но тестмем ошибки так же. Заодно 1.45 попробовал, тоже самое.

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
BeeRAbuseR , у тебя процессор без К (поэтому и некоторые напряжения выше не ставятся), работает по всем ядрам 4,6 ГГц вместо 4,3 ГГц? Так? Может, попробовать 4,4...4,5 ГГц и тогда и память поедет нормально?
В i7-8700 нет FIVR (Fully Integrated Voltage Regulator, внутренний регулятор напряжения), поэтому задача по конвертации и стабилизации напряжения (из VRM от 12 В линии БП в Vcore для ядер и т.д.) полностью ложится на МП. А твой ASRock что-то не дружит с точными значениями...
Как раз таки VCCSA/IO, в твоем случае, управляет именно МП. Которая получает питание от... БП (кто бы мог подумать).
Твоему БП сколько лет? Не 10+ случайно? Если да, то пора менять или ремонтировать. Там компоненты (особенно большие конденсаторы) живут не дольше... вернее сильно ухудшают свои ТХ после 10+ лет.
BeeRAbuseR писал(а):
Если отключить ODT проходит, грузится, но так же ошибки тестмем

Пробуй RTT_WR = 80 Ом; RTT_PARK = 34 Ом
BeeRAbuseR писал(а):
хотя у г-на Blazetrusher сетап по сути такой же, но не чипы, там микроны

Тут больше дело в том, что у него К-процессор, у которого помимо снятия кое-каких ограничений, еще и КП, как правило, лучше.

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

  BeeRAbuseR

Member
Статус: Не в сети
Регистрация: 26.02.2017
Bigsun ну, короче, с учётом того, что я покрутил и так, и сяк, а стабильнее запускаются только 3333 и 3733, я решил попробовать на 3333 поджать тайминги.

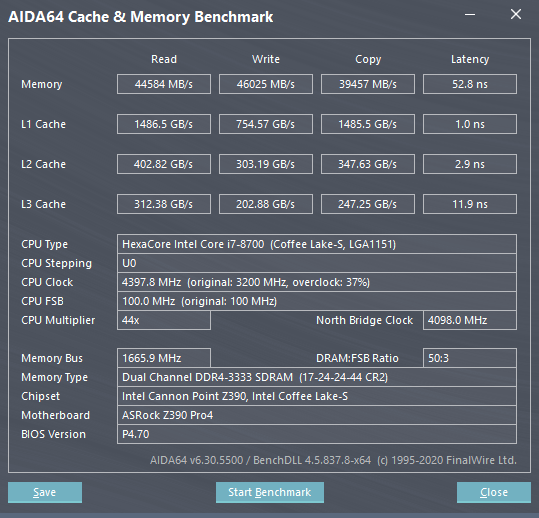

Вот как поставил сначала
Вложение:
3333AIDA.png [ 91.84 КБ | Просмотров: 46 ]
Вложение:

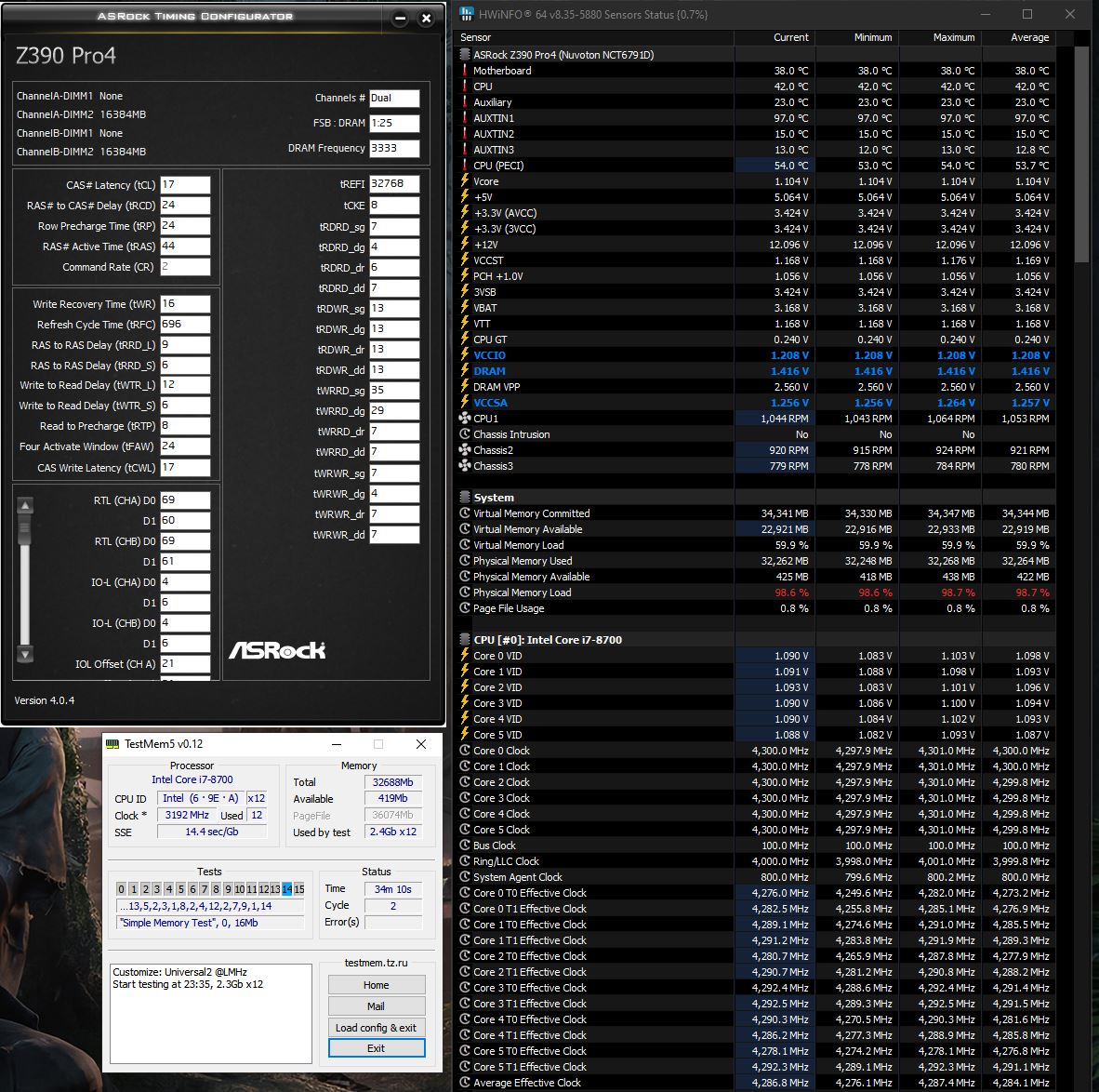

3333 (NO ERRORS!).JPG
3333 (NO ERRORS!).JPG [ 319.4 КБ | Просмотров: 46 ]

И потом
Вложение:
3333AIDA(2).JPG [ 312.91 КБ | Просмотров: 46 ]

И вроде мемтест проходит даже, но в аиде иногда ниже цифры
Что тут подкрутить ещё по таймингам? Я уже запутался, часть от ChatGPT брал, часть с ваших рекомендаций.
Мнеб 50к чтение запись набрать стабильные, да я успокоюсь, потом мож проц поменять попозже, или оперативу обратно старую воткну..

_________________
i7-8700/DeepcoolGammax 400(Arctic MX-4)/Palit GamingPro OC RTX 5070/2x8Gb Patriot Viper 4 3700Mhz/ASRock Z390 Pro4/Corsair RM750/Samsung 970 Evo Plus 1Tb

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43997 • Страница 2200 из 2200 • <  1 ... 2196  2197  2198  2199  2200
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 9

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
