Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44

При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са !
Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)

Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Предположительно для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
На март 2026 года я склоняюсь к тому, что чтение 64 байт идет с одного банка всех 8 чипов модуля.
То есть за 4 такта происходит чтение 4 такта х 2(два фронта сигнала) х 8битх8чипов=512 бит или 64 байта.
А оптимальный tRAS зависит от политики контроллера по закрытию строк и от его связи с tRC (определяется внутренними невидимыми нам настройками биоса).
Можно предположить, что оптимальное значение tRAS=2*tRCD+несколько тактов, это определяется по количеству промахов и попаданий в открытые страницы памяти, тут нужен оптимальный КПД.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP), если позволяют чипы.
Искать минимум tRAS можно , начиная с RCD+RTP и идти вверх или с 2*tRCD или tRCD+tCL+4 и идти вниз.
Еще возможен такой подход к оптимальному tRAS.
tRAS=tRCD+k*CCDS/CCDL+tRTP(опционально), где k - количество банков, к которым идет обращение перед возвратом в открытую строку, наш первый банк тоже учитываем.
У ddr4 4 группы по 4 банка, то есть 16 банков.
tRTP можно не добавлять при расчете, так как при попадании в открытую строку она не закроется пока не пройдет время tRTP от последнего чтения, а при непопадании мы выиграем время tRTP, быстрее закроется строка
Если 1 другой банк, то tRAS=tRCD+8(CCDS учитываем)
А с гарантией tRCD+12/14 (CCDL учитываем)
Если 2 других банка
tRAS=tRCD+12(для CCDS)
tRAS=tRCD+18/21(для CCDL)
Для 3-х других банков
tRAS=tRCD+16(CCDS)
tRAS=tRCD+24/28(для CCDL)
Полная формула
tRASopt=tRCD+k*tCCDS+n*tCCDL+tRTP(опционально)
k+n = количество посещенных банков, включая наш первый, до возврата в строку
По джедек k+n= обычно 2-3


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно


МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов


Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.


Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 19.04.2026 16:23, всего редактировалось 174 раз(а).
Внесены дополнения по tRFC и tRAS.



Партнер


Member
Статус: Не в сети
Регистрация: 04.08.2016
Yurex80 писал(а):
Одноранки?

А не знаю) такая
https://www.dns-shop.ru/product/90af6f6 ... gis-32-gb/
Yurex80 писал(а):
Ставь 3600 16-20-20-39

Она и при 18-20-20-44 не едет)
Yurex80 писал(а):
Накрутить можно +10000Мб/с ПСП и -10(15) нс по задержке.

А по фпс?




Member
Статус: Не в сети
Регистрация: 06.04.2023
Fisher писал(а):
А не знаю) такая

они у тебя одноранговые, радиаторов нету - да и вообще не стоит тебе заниматься разгоном, они к сожалению для разгона так сказать слабоваты




Member
Статус: Не в сети
Регистрация: 04.08.2016
chnn писал(а):
они у тебя одноранговые, радиаторов нету - да и вообще не стоит тебе заниматься разгоном, они к сожалению для разгона так сказать слабоваты

Ну хотя бы 3200 должны держать?) а то стоковые 2600 никуда не годятся




Advanced member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
Yurex80 писал(а):
Собственно вопрос, оставлять такие напряжения, или старатся снизить? Или погонять игры и наоборот поднять до 1.45?

До 1,5В можно поднять даже летом (при хорошо продуваемом корпусе), даже с высоким tREFI. Я бы все-таки поднял VDD и понизил tCL tCWL (и связанные с ним тайминги). А чтобы память требовала меньше VDD - настраивай RTT сопротивления. Рекомендации по этим чипам для частоты ~ 4800...5333 МГц: RTT Nom/WR/Park ~ Off..34/120/34..48.
Yurex80 писал(а):
ПСП и латентность мне в принципе нравятся

Мне тоже. Но к сожалению, это может быть "кукурузен" ПСП. Сравнивай в WinRar (до/после), он прекрасно реагирует на реальное изменение ПСП. С чем это связано - не знаю... Думаю, AIDA64 стала привирать, там постоянно алгоритмы меняют...
Fisher писал(а):
Ставить множитель 133 или оставить 100? Согласно инфы в шапке должно дать снизить SA и IO2

Никак не влияет. В шапке устаревшая инфо. 100 может быть наоборот стабильнее для некоторых МП. 133 позволяет получить "дробное" MCLK = Reference_Clock (100 или 133 МГц) × Gear × QCLK (основной коэффициент для переключения, 6-29 для RL и до 63 для AL). Например 3733 МГц тянет, а 3800 МГц память не тянет. Вот и все.
Сама по себе 133 МГц никак не снизит VCCSA или IO2 (RL), как для Rocket Lake-S, так и для Alder Lake-S.

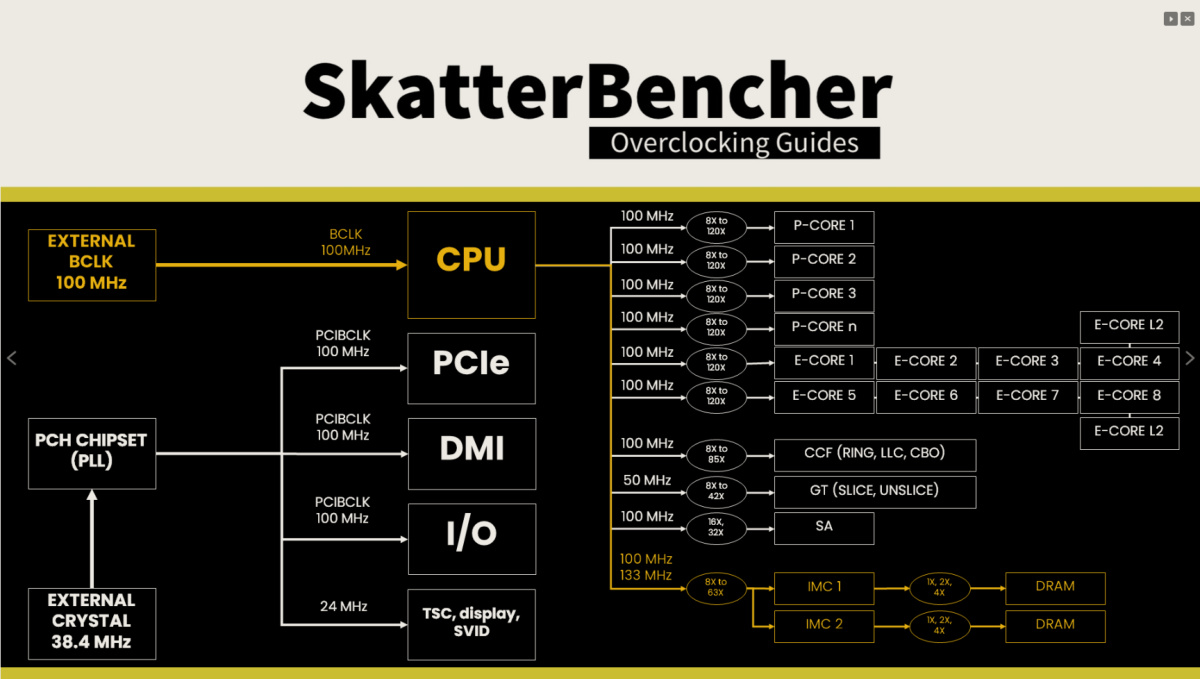

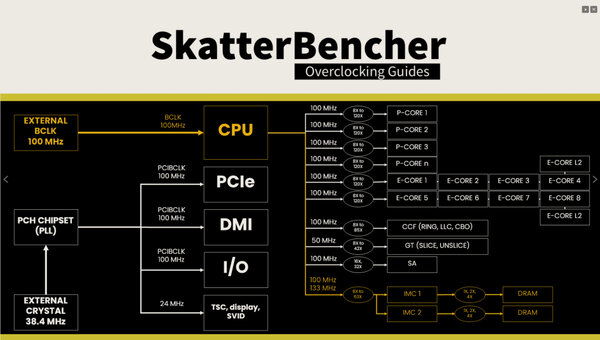

Alder Lake. FSB to Memory Frequency
Вложение:
Alder Lake. FSB to Memory Frequency.jpg
Alder Lake. FSB to Memory Frequency.jpg [ 159.46 КБ | Просмотров: 97 ]

Fisher писал(а):
разогнать память G.Skill Aegis [F4-3200C16D-32GIS]

AEGIS очень плохо разгоняются, либо совсем не разгоняются. Некоторые экземпляры даже XMP с трудом держат. У меня была именно такая память, пришлось VDRAM 1,36В поставить, чтобы XMP работало без ошибок. Это "гадкий утенок" от G.Skill.
Все что с ними можно и нужно сделать - приподнять немного VDRAM и проверить вторичные и третичные тайминги по формулам, может быть где-то слишком расслаблены. tFAW расслабляй, будет стабильнее.
Fisher писал(а):
И есть ли вообще смысл между XMP 3200 и 3460 разгоном?

Мизерный.
Fisher писал(а):
Сейчас посмотрел AIDA64, почему то напряжение dimm 1.25, хотя в биос ставлю 1.45

Скриншот из AIDA64 можно?
Fisher писал(а):
Ну хотя бы 3200 должны держать?) а то стоковые 2600 никуда не годятся

Держут. Но надо приподнять VDRAM.

_________________
14700KF |MSI B760M Gaming Plus WiFi D4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4@4000 G1DR CL17 |18Тб NAS-grade DAS |1ST DK D3-B |ASUS VA27AQSB |PPG-850-C |W11




Member
Статус: Не в сети
Регистрация: 04.08.2016
Bigsun писал(а):
Мизерный.

А между 2100 и 3200? В стоке 2100 оказывается :-(
Bigsun писал(а):
Скриншот из AIDA64 можно?

#77


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 44705 • Страница 2236 из 2236<  1 ... 2232  2233  2234  2235  2236
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
