AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 11.06.2010 Откуда: Астрахань Фото: 6
-=GURU**of**3D=- писал(а):
погонял я тут от нефиг делать tRAS и что получается , лучший вариант 16-17-17-30 , никак не 33 или 35 , тем более 36, на 36 результат как на 28, падение резкое , забыл его заскринить.
получил точно такие же зависимости. Поэтому остался на 16-17-17-30 в разрез формулам.
Добавлено спустя 43 секунды:
hungrybot писал(а):
Там же помоему частота проца не играет роли и тащит только память?
для 8700к где-то с 3,5ГГц прекращается рост баллов от частоты ЦП
_________________ Когда нет желания что-то делать, отложи на потом.
прошу прощения, что вклиниваюсь не подскажете tRP обязательно должен быть равен tRCD? Просто получил странные стабильные первички на 4300 1,42В cl17-20-17-46
Member
Статус: Не в сети Регистрация: 09.08.2013 Откуда: Сыктывкар
Когда уже выйдут материнки чтоб 32гб можно было в 4500 к примеру ставить? Ценники хрен знает какие, а даже апекс не умеет больше 4200 при более менее адекватных таймингах работать с 32гб купил память на 4000 с коробки в итоге пришлось вот такое лепить) #77
_________________ i9 14900K, Aorus Master RTX 5090, AORUS FO32U2P и прочее для тетриса)
думаю, не в матери и не оперативке у тебя проблема.. проблема в твоём процессоре, Ryzen полагаю?
Да, 2600х, который походу очень не удачный(берет 4.1 только при напряжении 1.425в).
Довольно часто при выходе из биоса ловил 3 длинных сигнала, в это время, на материнской плате горит индикатор ЦПУ. Неужели мне попался настолько убогий образец? Покупал я его в апреле этого года. Настолько "оптимизирована" отбраковка к концу производства зен+, что даже память не погнать нормально? Прикол в том, что даже на частоте 3600 хоть с ошибками, но винда загружается.
Когда уже выйдут материнки чтоб 32гб можно было в 4500 к примеру ставить? Ценники хрен знает какие, а даже апекс не умеет больше 4200 при более менее адекватных таймингах работать с 32гб купил память на 4000 с коробки в итоге пришлось вот такое лепить) #77
А можно вопрос почему такая маленькая частота процессора спасибо
_________________ I9 9900k @ 5.0 / Z390 Taichi Ultimate / Gainward RTX 2080 ti / Trident Z 3600 CL14 / SSD 960 Pro 1 TB / SSD MP510 2 TB / 27" WQHD Asus MG279Q
Member
Статус: Не в сети Регистрация: 09.08.2013 Откуда: Сыктывкар
wasdz0r у меня не стоит частота "все время в потолок" (наглядно фото, что показывает прога и что показывает винда)) а аида64 ловит как ей угодно! можно 5 раз подряд нажать на тест и там все время буду разные значения от 5000 до 3600! А так у меня ядра 5000, авх 5000, кеш 4700! Так уже с того года пашет! #77
_________________ i9 14900K, Aorus Master RTX 5090, AORUS FO32U2P и прочее для тетриса)
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Kuzja писал(а):
Люди, подскажите, что за зверь: tWR = 12 tRTP = 6 tWTR - ??? (доп. тайминг перед tWTR_L/S) tWTR_L = 6 tWTR_S = 3 tWTR работает при 1 и больше, но текущее значение на "авто" не отображается и в третичках вроде не зеркалится...
Есть на некоторых платах, нужно ставить при разгоне 4.
Добавлено спустя 6 минут 57 секунд:
-=GURU**of**3D=- писал(а):
погонял я тут от нефиг делать tRAS и что получается , лучший вариант 16-17-17-30 , никак не 33 или 35 , тем более 36, на 36 результат как на 28, падение резкое , забыл его заскринить.
Вложение:
Аннотация 2019-07-22 125654.jpg
Для 16-17-17 нужно проверять такие tRAS: 1) 33 2) 35 3) 37 При tRAS=30 он вряд ли работает таким в реальности.
Member
Статус: Не в сети Регистрация: 12.11.2018 Фото: 2

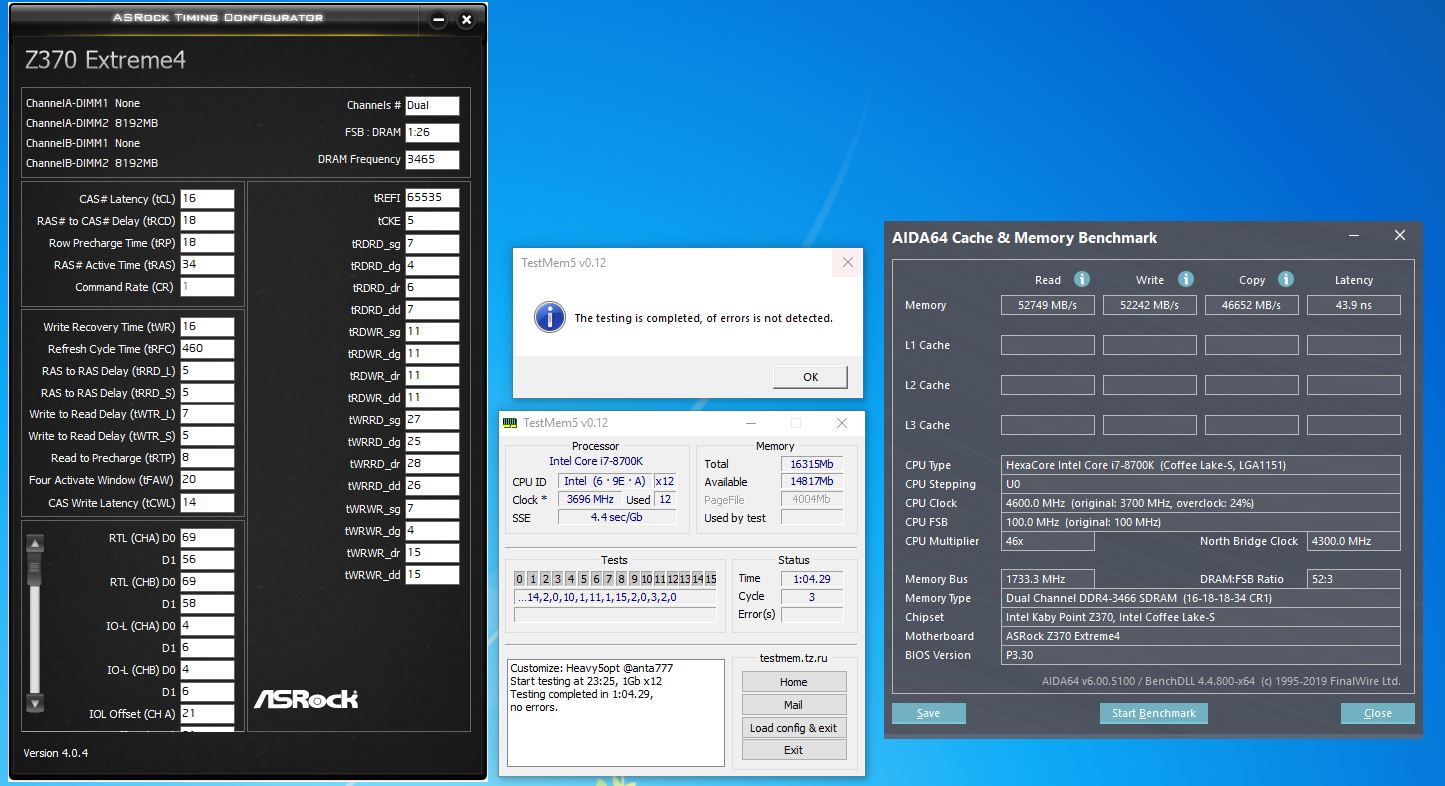

Благодаря советам с данной ветки вроде получилось вот так зажать
Вложение:
Снимок3.JPG [ 185.92 КБ | Просмотров: 1088 ]
Faw 16, RRD_S 4, WTR_S 4 - тоже едет. Лучше как есть оставить или поменять на это? И вопрос по поводу RTL, если во время ребутов с уменьшением IOL offset, RTL вообще не меняется, выходит плата уже выставила минимальные значения?
Junior
Статус: Не в сети Регистрация: 22.07.2019 Откуда: Москва
Оперативка: 2x8 micron b-die 2 rank dram = 1.38 , SA 1.20 и IO 1.15 Посоветуйте по разгону, что можно ещё сделать TM5 с конфигом 1usmus_v3 проходит без ошибок
