Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:

✔ 1usmus ✔ i2hard

#77

✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus

✔ Рекорды разгона памяти overclock.net

Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.

Что нужно для настройки и разгона памяти -->

1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти

DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4

https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list

https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру

I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти

- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти

Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона

✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)

ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die

ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb

ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix

xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die

Remarc - С-Die
Kuwabara - С-Die

Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.

✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.

✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!

#77

Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).

Добавлены пользователи, дающие вредные советы.

Реклама
Партнер

kilo4ek

Добавлено: 11.03.2020 8:34

[профиль]

Member
Статус: Не в сети
Регистрация: 05.12.2019

Crusader писал(а):

Отключить Gear Down Mode, который к нечётным таймингам прибавляет +1 и можно попробовать 15-18-15 и тд. Ну если верить TM5, то у Вас нет прав администратора, может вход не выполнен🤔

Всё решилось перезагрузкой пк, отключил gear down mode, но тайминги не менял, прошел без ошибок. Снизил тайминги до 15 пошли ошибки. А повышать напряжение выше ну чот хз. Пушто не знаю чо с температурой оперативной, да и 1.39 уже скорее мой предел.
Upd: понизил напрежение soc с авто 1.1 до 1.0875(на что это скажется, стоит ли понижать? и оперативной до 1.38. Тайминги теже только trp понизил до 15 и trfc до 627. Прошел без ошибок.

Последний раз редактировалось kilo4ek 11.03.2020 9:10, всего редактировалось 1 раз.

open675

Добавлено: 11.03.2020 9:01

[профиль] [Фотоальбом]

Junior
Статус: Не в сети
Регистрация: 11.07.2019
Фото: 2

Здравствуйте, что можете сказать про результат. Планки у меня Crucial Ballistix Sport LT 2x8GB DDR4 PC4-25600 BLS2K8G4D32AESBK

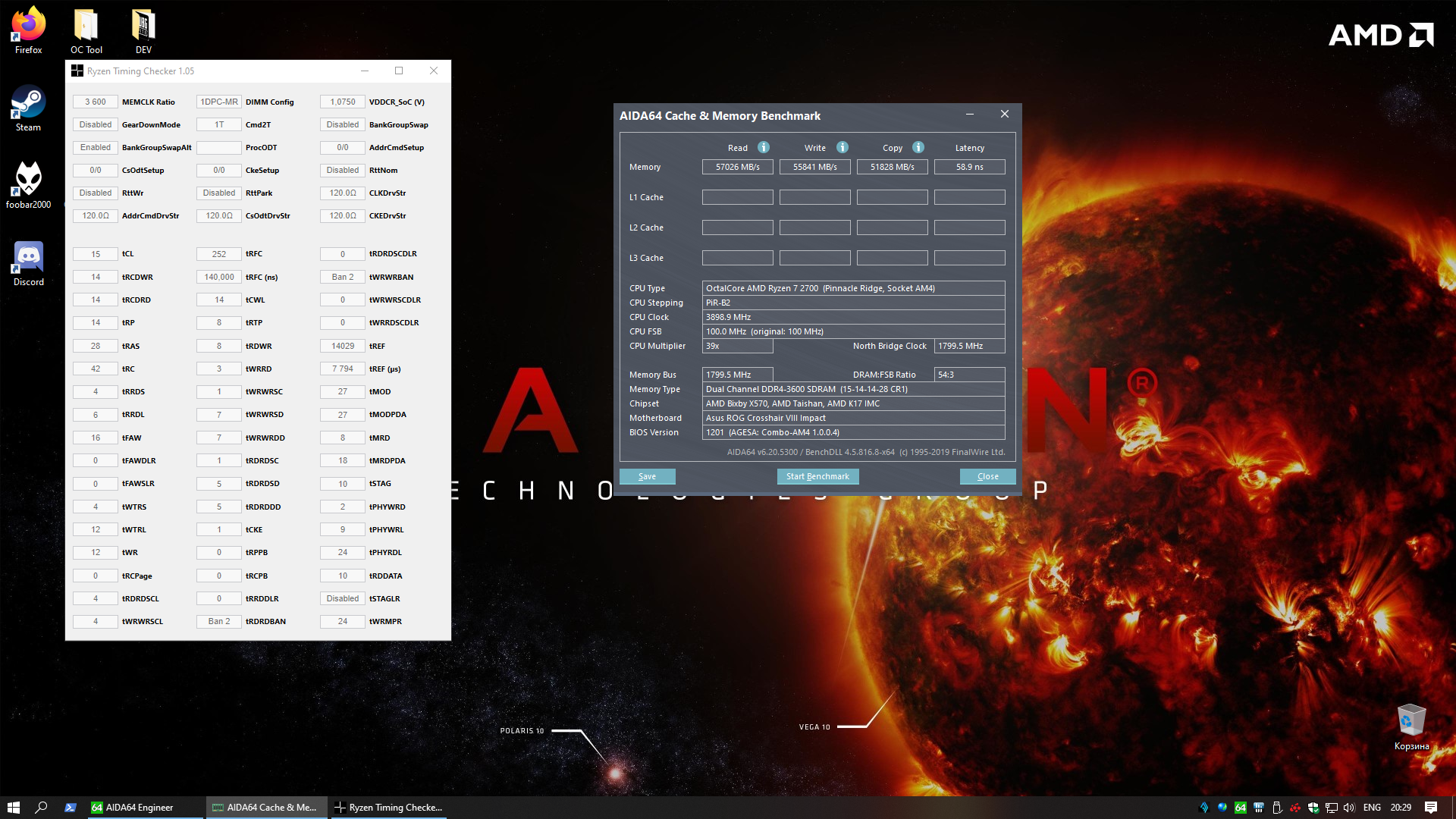

Linx ОЗУ 3200

#77

Тайминги для 3600: 16-19-16-16-58, также выставил trrd S - 4, trrd L - 6 , TWR 12 , trfc 576, tfaw 16

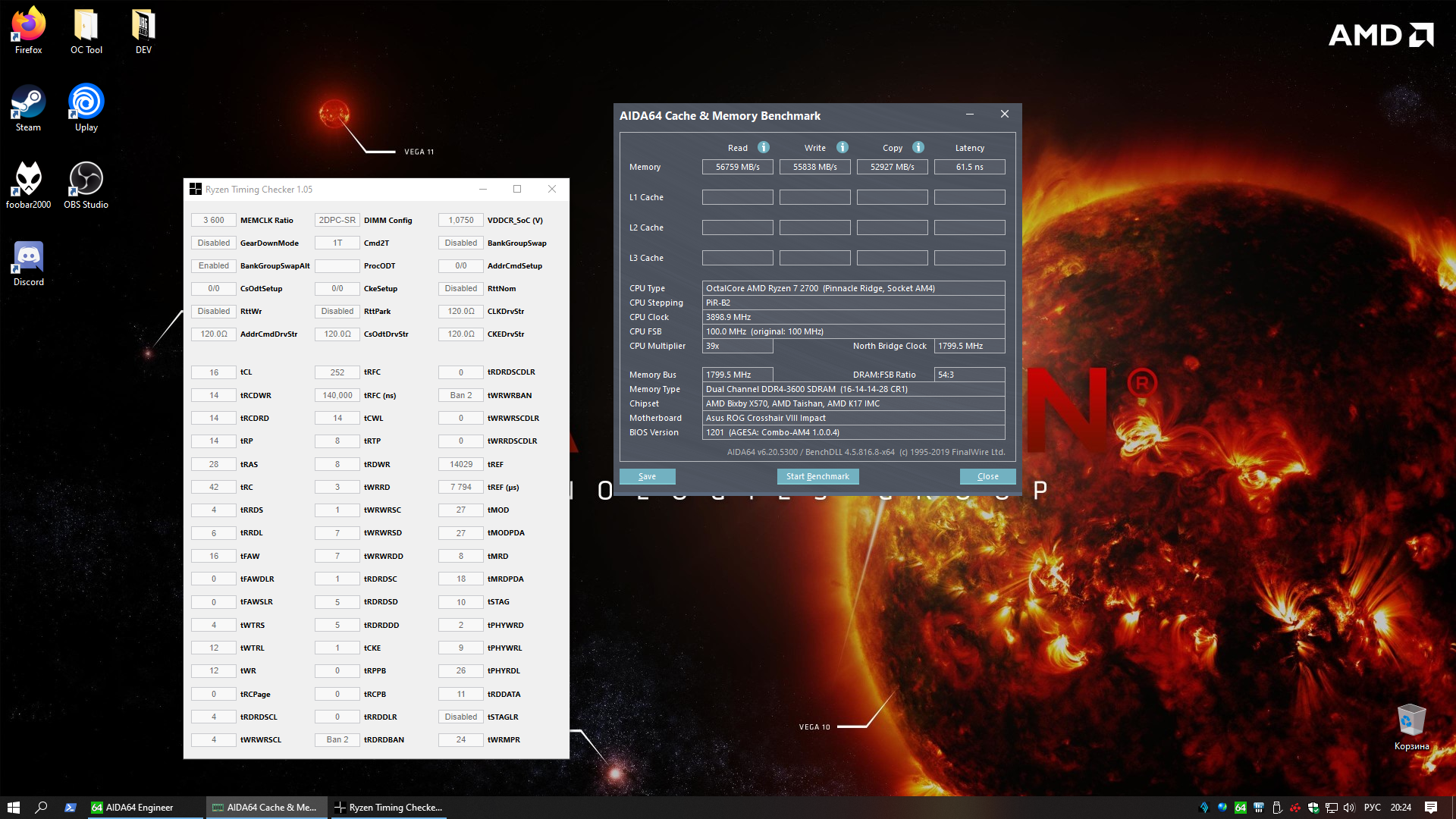

Linx ОЗУ 3600

#77

Nicholaz

Добавлено: 11.03.2020 11:04

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.01.2015
Фото: 2

SRV1977 писал(а):

N1ghtwish некоторые процессоры не запускались 3800/1900 не знаю почему. Здесь сложилось мнение о возможности самого проца могет или не могет. Я считаю что дело не в процессоре.

Всё таки думаю дело именно в контроллере памяти в процессоре. Пару раз попадались процессоры в один момент времени, которые могут 1900 и которые не могут. Пара 3600 например. Вот когда свой 3800х брал, с товарищем за раз закупались, он 3900х взял. Последний ни на какой из плат и не на всей памяти не стартанул на 1900. В то же время 3800х со всей памятью и на обоих платах 3800 брал. Промучались долго, уж очень хотелось 3800 выжать. Если возьму что нибудь типа кроссхаер хиро, конечно попробую ещё раз, но сомневаюсь что что то изменится.

_________________
5900x/arctic 420/x570 velocita/4x8gb g.skill 3200cl14/kingston kc2500 2tb/palit rtx3080ti gamingpro/sf leadex 3 850 watt/flex vrb-20/meshify 2 dark tg

Crusader

Добавлено: 11.03.2020 11:39

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 05.12.2015
Откуда: Россия
Фото: 0

kilo4ek

kilo4ek писал(а):

Снизил тайминги до 15 пошли ошибки

Тогда выставить 16-18-16, отшлифовать вторички и не париться на этот счёт🙂

kilo4ek писал(а):

понизил напрежение soc с авто 1.1 до 1.0875(на что это скажется, стоит ли понижать?

Можно снижать потихоньку, нащупывать предел, чтобы не было ошибок, вылетов в играх и тд.

AHDPEY198329477

Добавлено: 11.03.2020 17:30

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

Заметил одну интересную особенность, интересно как такое вообще возможно. Я писал выше что уменьшение cl c 16 до 15 дало в аиде -1нс, а если быть совсем точным, то даже 1.2. Перепроверил раз десять, результат стабильный. Так вот, решил поставить cl на 14, и как не странно задержка стала больше на 0.5нс чем при cl 15. Повторюсь, что это не погрешность, запускал несколько раз, результат стабилен! Во всех случаях cwl был 14, менялся только cl. Может кто проверить у себя данный феномен?

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

dKenGuru

Добавлено: 11.03.2020 17:33

[профиль]

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0

AHDPEY198329477
А если разгонишь проц на еще 100-200 мгц, то задержка уменьшится на 1

SRV1977

Добавлено: 11.03.2020 17:41

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4

AHDPEY198329477 при уменьшении CL показатель Read возрастает. Не замечал?

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

AHDPEY198329477

Добавлено: 11.03.2020 17:44

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

Kuja писал(а):

А если разгонишь проц на еще 100-200 мгц, то задержка уменьшится на 1

Ну это понятно, только там уже не в коня корм идет, слишком большой вольтаж требует ради лишних 100мгц.

Добавлено спустя 2 минуты 18 секунд:

SRV1977 писал(а):

при уменьшении CL показатель Read возрастает. Не замечал?

Если и возрастает, то незначительно, но не думаю что параметр чтения критичен. Мне интересно почему задержка меньше при 15 чем при сл 14. Как буд-то что-то режет производительность при сл 14. Может это как-то связано с rcdrd, который становится на 3 такта выше, не знаю короче.

Добавлено спустя 3 минуты 35 секунд:
У многих микроны Е работают с фаст пресетом калькулятора, где почти везде сл=14. Попробуйте 15, может лучше будет как в моем случае. Только ГДМ должен быть отключен, на сколько я знаю.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

dKenGuru

Добавлено: 11.03.2020 17:53

[профиль]

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0

AHDPEY198329477
У меня 4.2 при 1.325 c LLC4. Можно и 4.3 на этой напруге запустить, игры погонять. Но Linx не стабильно. И даже на 1.37 не проходит. Тем не менее кроме этого теста проблем нет.

AHDPEY198329477

Добавлено: 11.03.2020 18:03

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

Kuja писал(а):

У меня 4.2 при 1.325 c LLC4. Можно и 4.3 на этой напруге запустить, игры погонять. Но Linx не стабильно. И даже на 1.37 не проходит. Тем не менее кроме этого теста проблем нет.

4.1 на 1.3 линкс тухнет, а жор увеличивается на 40 ватт, температура почти на 10, а это всего 2.5% частоты, что даже с лупой разницы не увидишь. Так что в моем случае нет никакого смысла гнать выше, лучше 4ггц на 1.22. Тихо и холодно. Если линкс не проходит, то это не стабильность. Например при игре подрубить стрим на проц, и разгон сломается сразу.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

lDevilDriverl

Добавлено: 11.03.2020 20:26

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23

AHDPEY198329477 проверь сл14 гдм офф)

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

AHDPEY198329477

Добавлено: 11.03.2020 20:27

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

lDevilDriverl писал(а):

проверь сл14 гдм офф)

Так он у меня и так выключен. Я пытался как-то с ним по частоте выше шагнуть, но ничего не получилось.

Добавлено спустя 3 минуты 52 секунды:
Кстати, разгон 3333 сломался, танки вылетели((( Спустился на проверенные 3266. Не знаю, может из-за прокОДТ 68 Ом. Но ниже еще хуже, походу это предел.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

lDevilDriverl

Добавлено: 11.03.2020 20:42

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23

AHDPEY198329477 а сколько soc?

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

r2dsf

Добавлено: 11.03.2020 20:43

[профиль]

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.

AHDPEY198329477 писал(а):

С уменьшением tCL уменьшается задержка. На всех скринах третий подряд прогон.

CL16

Вложение:

CL16.png [ 1.88 МБ | Просмотров: 435 ]

CL15

Вложение:

CL15.png [ 1.93 МБ | Просмотров: 435 ]

CL14

Вложение:

CL14.png [ 1.93 МБ | Просмотров: 435 ]

Добавлено спустя 5 минут 32 секунды:
CL13 упал в синьку комп в момент снятия скриншота. Было 55.3 нс.

AHDPEY198329477

Добавлено: 11.03.2020 20:50

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

fm_r2dsf писал(а):

С уменьшением tCL уменьшается задержка. На всех скринах третий подряд прогон.

У тебя бидай. Я же написал предположение, что возможно это связано с высоким RCDRD.

Добавлено спустя 1 минуту 27 секунд:
Если не трудно, проверь с 16 16 17 16, и дальше на понижение

Добавлено спустя 1 минуту 56 секунд:

lDevilDriverl писал(а):

а сколько soc?

1.0375. Я его шагами пробовал крутить. Это оптимальное значение, дальше только хуже. Меньше - экран тухнет в играх рандомно.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

r2dsf

Добавлено: 11.03.2020 20:54

[профиль]

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.

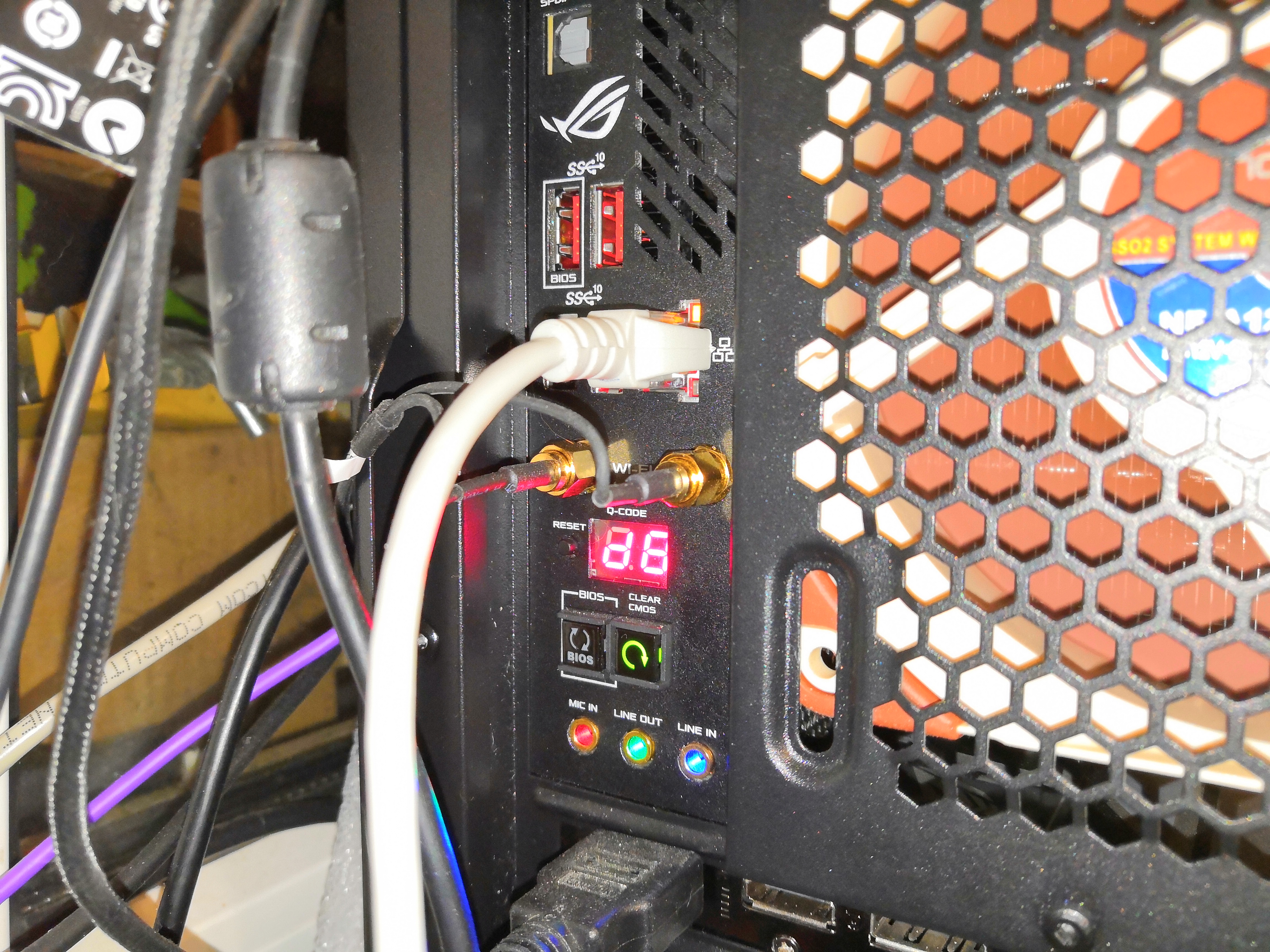

CL12 комп не стартанул

D8 - CPU IMC Fail

Вложение:

IMG_20200311_201143.jpg [ 7.05 МБ | Просмотров: 426 ]

AHDPEY198329477

Добавлено: 11.03.2020 20:59

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

fm_r2dsf писал(а):

CL12 комп не стартанул

Ну это уже перебор)))))

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

r2dsf

Добавлено: 11.03.2020 21:10

[профиль]

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.

AHDPEY198329477 писал(а):

Если не трудно, проверь с 16 16 17 16, и дальше на понижение

3400 устроит? А то я уже повседневный профиль обратно накатил.

lDevilDriverl

Добавлено: 11.03.2020 21:11

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23

fm_r2dsf у меня 55нс даже на 3733сл12 с 2600х небыло)

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

AHDPEY198329477

Добавлено: 11.03.2020 21:14

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

fm_r2dsf писал(а):

3400 устроит? А то я уже повседневный профиль обратно накатил.

Да, вполне, думаю частота здесь не роляет.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

Новая тема /

Ответить

Сообщений: 35551 • Страница 297 из 1778 • < 1 ... 294 295 296 297 298 299 300 ... 1778 >

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 17

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
