AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Я на кураторство не претендую, fedx очень хорошо справляется со своими обязанностями, ни разу не пользовался своими возможностями для борьбы с другими мнениями, всегда был очень корректен.
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Беларусь
AAA868 потому что куратору нужно время и желание разбирать трудные ситуации, а когда одни и те же вопросы из страницы в страницу - возникает противоположное желание. Большинству лень задействовать серое вещество. Правильно хулиган написал про аналог гугла.
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Я бы вообще пускал в эту тему только после прохождения теста с правильными ответами хотя бы на 75% - 50-100 вопросов про функционирование памяти, тайминги и так далее, но тогда в ветке бы было от силы пару человек.
Добавлено спустя 3 минуты 43 секунды: В идеале эту ветку нужно разделить на две большие подветки - настройка памяти на AMD, настройка памяти на Intel. А внутри подветки для Intel еще создать в faq подразделы для разных материнских плат, так как настройки в биосе у асуса, асрока, msi и гигабайта отличаются, вот эти отличия вывести в faq.
Member
Статус: Не в сети Регистрация: 10.04.2013 Откуда: Москва Фото: 13
anta777 писал(а):
А почему не сделать так, как советовал xyligano неоднократно на последних страницах? Все _dr, _dd поставить в 0. RRDL=4, у вас память качественная, должна легко потянуть. WTRS/L снизить до 5/7. Добавлено спустя 1 минуту 16 секунд: WRWR_sg=6. Неужели RDWRsg/dg больше не снижаются?
RTL init выставлено не по формуле, должно быть 67.
Спасибо. _dr, _dd поставить в 0. 0=auto. Забивать как в таблице? RRDL=4, у вас память качественная, должна легко потянуть. есть WTRS/L снизить до 5/7. мать все равно выставляет 6/8 WRWR_sg=6. есть Неужели RDWRsg/dg больше не снижаются? до 13, 12 - нет старта. RTL init выставлено не по формуле, должно быть 67. В таблице 69, по формуле 69 (67 виснет при входе в винду)
_________________ Ryzen 7 5800x3d/MSI M7 AC/2x16Gb G.Skill Trident Z F4-3200C14D-32GTZR@3800cl16/RTX 4090 GOC 2790|23700@0.975/Samsung 980 Pro 1TB/DP PRO 12 1200w
Member
Статус: Не в сети Регистрация: 13.05.2005 Откуда: Москва Фото: 7
xyligano писал(а):
1) что за память? 2) отчего выбрана именно такая установка первичек - 17-21-21-28? чем это всё тестировалось? и еще: а) есть возможность отключить неиспользуемые димм слоты? б) дай фото матплаты в корпусе. вызывает вопрос single там где должно быть quadro. есть же версия конфигуратора для 4 канальных плат в) дай фото/скрин биос блока RTL на асрок x299
1) 64Gb (4x16Gb) Kingston HyperX Predator [HX430C15PB3K4/64] 2) Это результат многочасового подбора . Тестировал TestMem5 (конфиги 1usmus_v3, extreme от anta777), ну prime, linx, игры типа BF5 да Ассасины. a) Честно говоря не видел такого в биосе ... б) Версию скачивал с сайта ASRock которая для X299. Фото матплаты в корпусе https://yadi.sk/i/5MDeE6Cj1Ln-1w в) фото биоса https://yadi.sk/i/SmbMfeS7KD7clA
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
skawr писал(а):
_dr, _dd поставить в 0. 0=auto. Забивать как в таблице? RRDL=4, у вас память качественная, должна легко потянуть. есть WTRS/L снизить до 5/7. мать все равно выставляет 6/8 WRWR_sg=6. есть Неужели RDWRsg/dg больше не снижаются? до 13, 12 - нет старта. RTL init выставлено не по формуле, должно быть 67. В таблице 69, по формуле 69 (67 виснет при входе в винду)
WTRS/L нужно снижать через WRRDdg/sg. WRRDsg/dg=6+CWL+WTRL/S RTL Init = IOL+IOL-offset+2*CL+10, у меня выходит для ваших таймингов(тех, что я вижу) 67.
Добавлено спустя 8 минут 59 секунд: Еще заметил, что RTP=6, а надо 8. Или если RTP=6, то снизить WR до 12.
Добавлено спустя 3 минуты 15 секунд: tRFC маловат , в районе 150 нс, я бы его пока поднял до 175 нс.
скрин тайфуна я маркировку кита вижу и в cpu-z меня чипы интересуют
ALTA писал(а):
Версию скачивал с сайта ASRock которая для X299
я уже посмотрел, что 2011-3 вырезали с сайта. утилита у меня есть дома на компе для 4 канала, но я сам далеко от дома потом дам файлик в шапку как-нибудь
ALTA писал(а):
фото биоса
маловато. нужно чуть выше и чуть ниже что ещё есть
Member
Статус: Не в сети Регистрация: 20.04.2017 Фото: 0
ALTA писал(а):
Вот скрин тайфуна
беда a-die чудо, что у тебя работает так, как есть сейчас сча поправим немного вторички и не лезь туда больше работает и работает. ничего глобально мы тут не улучшим
Ryzen 5 3600 MSI B450 GAMING PLUS (MS-7B86) Ballistix Sport LT 16GB DDR4 Kit 3000 (2x8GB) BLS2K8G4D30AESCK
Ниже скриншоты с ручными настройками и с XMP профилем. Не могу добиться нормальных задержек или это норма Latency 76+? На 3200 пробовал по Ryzen калькулятору - заводится, но мемтесты с ошибками.
Посоветуйте с разгоном...Может где готовые пресеты под подобную систему есть? Мне в принципе максимум 3466 или 3200, но с нормальными таймингами.
Результаты
Вложение:

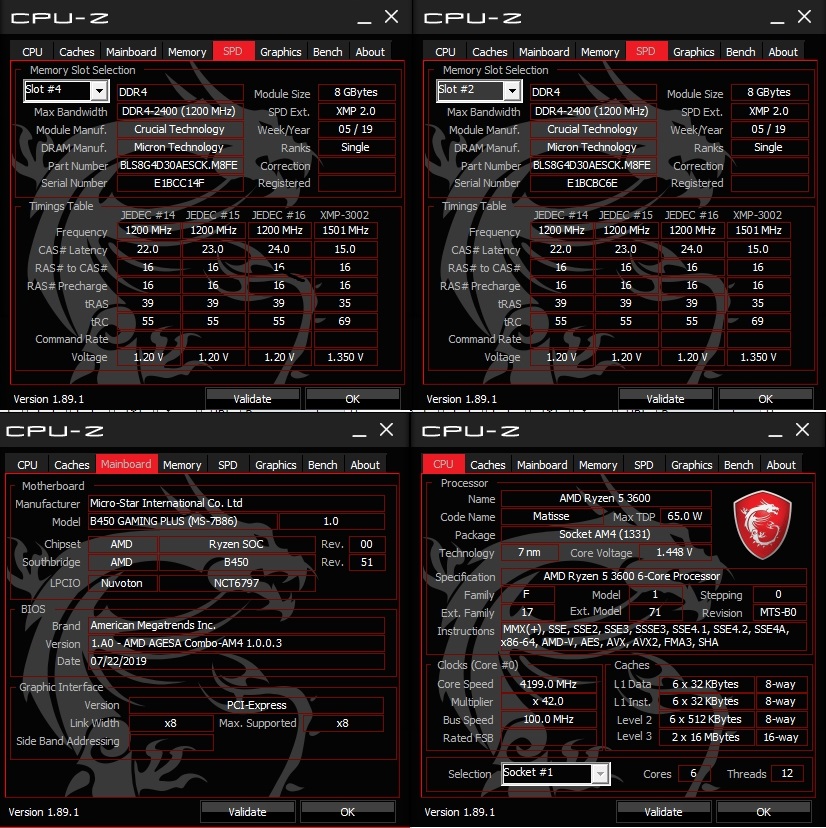

Комментарий к файлу: Инфа по компу CPUZ_PC.jpg [ 306.83 КБ | Просмотров: 485 ]
Вложение:

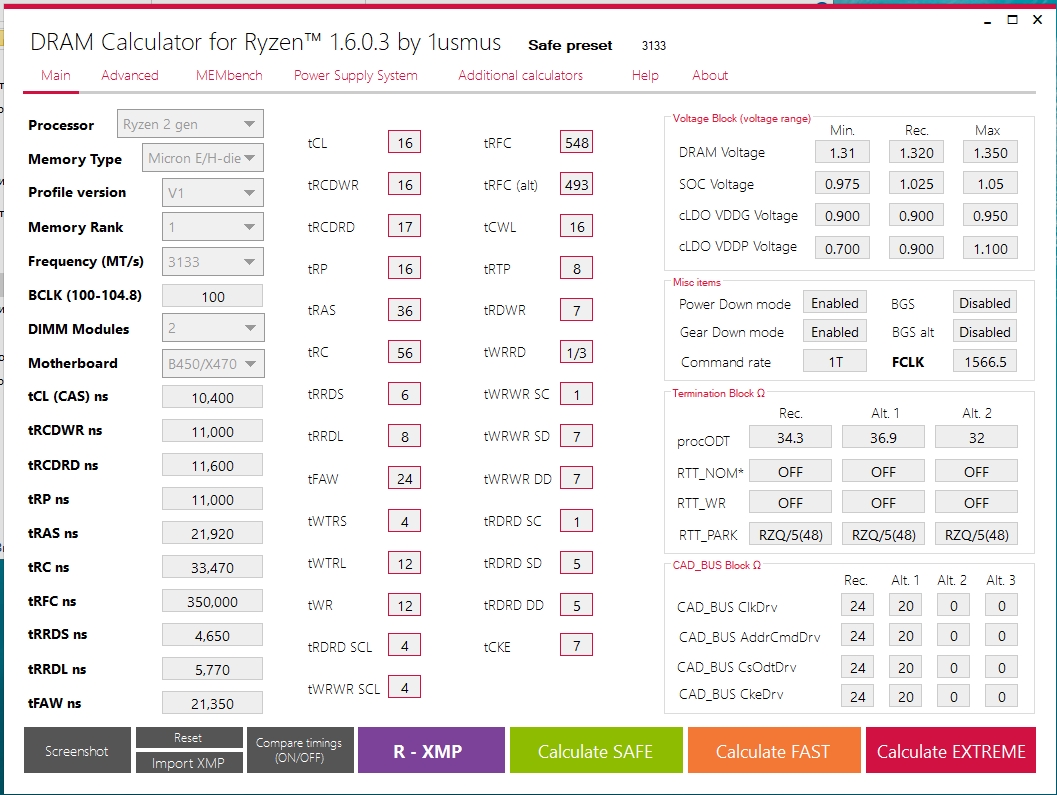

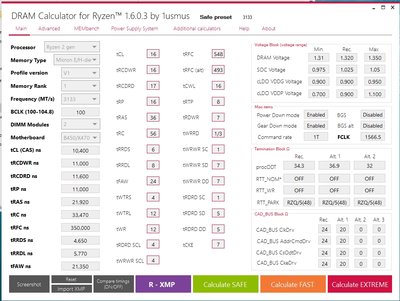

Комментарий к файлу: Настройки под 3133 с Ryzen Calculator - брал только рекомендованные. RC1_090819.jpg [ 328.75 КБ | Просмотров: 485 ]
Вложение:

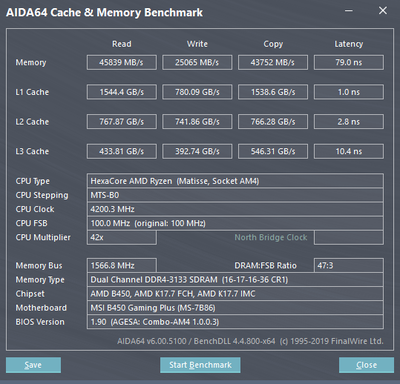

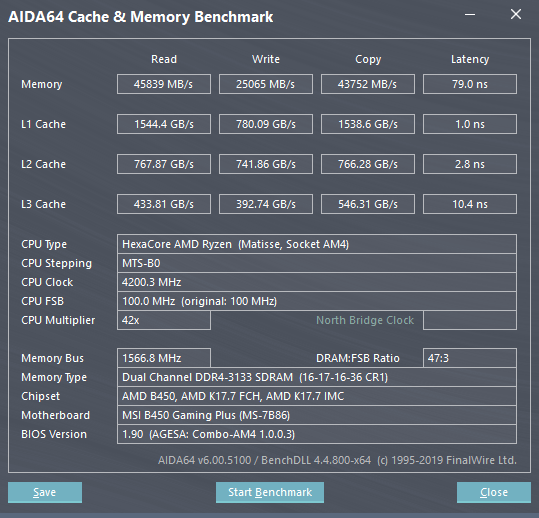

Комментарий к файлу: Результат в AIDA64 по 3133MHz. 3133manual.png [ 91.62 КБ | Просмотров: 485 ]
Вложение:

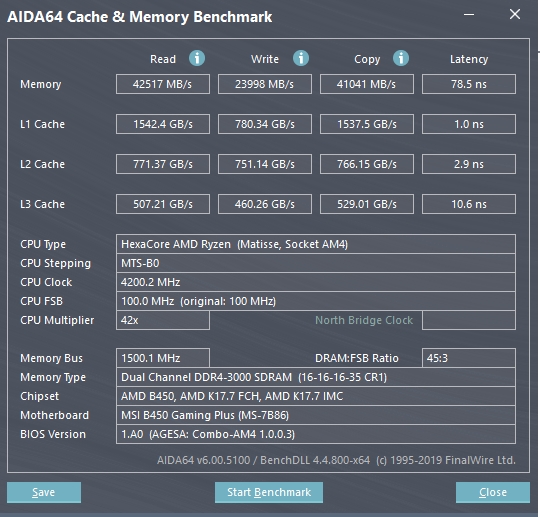

Комментарий к файлу: Результат в AIDA64 по 3000MHz XMP профиль 2. 3000_XMP2.jpg [ 164.15 КБ | Просмотров: 485 ]
Member
Статус: Не в сети Регистрация: 20.04.2017 Фото: 0
ALTA писал(а):
Вот
для начала мне кажется, что разумно нарушить правила и переставить планки причём строго по моей картинке не только ближе к сокету, но и местами поменять одну конкретную планку
димм
#77
вторички поправить вот так для начала
#77
первичные и вторичные все руками забить третичку всю в авто (ccd и всё что ты руками забил), кроме tREFI четвертичные тоже всё в авто и раза три четыре перезагрузись скрин аида кэш и память + тайминг конфигуратор сюда будем смотреть
_________________ https://telegram.me/xyligano
Последний раз редактировалось xyligano 10.08.2019 19:47, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 13.05.2005 Откуда: Москва Фото: 7
xyligano писал(а):
для начала мне кажется, что разумно нарушить правила и переставить планки причём строго по моей картинке не только ближе к сокету, но и местами поменять одну конкретную планку
Не хочет стартовать с post кодом 53 ... Сбросил cmos перемычкой, а все равно не хотите.
Member
Статус: Не в сети Регистрация: 20.04.2017 Фото: 0
ALTA писал(а):
Не хочет стартовать с post кодом 53
перестановка планок только? ты биос сбросил?
Добавлено спустя 4 минуты 39 секунд: пустило в биос? попробуй прописать первичные и tCWL и так загрузиться если нет - возвращай планки назад, ту что стояла в B1 ставим в А1. из А1 соответственно в B1
Member
Статус: Не в сети Регистрация: 13.07.2018 Откуда: Владивосток
St@s1987 писал(а):
там где курсор и стоит (оба канала А-В), а тренировка включена memory fast boot? disable - включена, enable - выключена.
Mеmory fast boot надо включить или выключить? С rtl вроде разобрался значения не применялись, пока там не включил optimization (на скрине первый пункт в группе Rtl пунктов).
Member
Статус: Не в сети Регистрация: 13.05.2005 Откуда: Москва Фото: 7
xyligano писал(а):
вторички поправить вот так для начала Скрытый текст
первичные и вторичные все руками забить третичку всю в авто (ccd и всё что ты руками забил), кроме tREFI четвертичные тоже всё в авто и раза три четыре перезагрузись скрин аида кэш и память + тайминг конфигуратор сюда будем смотреть
По итогу при уменьшении на 2ед tRRD_L и tWTR_L комп не стартует ... Остальные изменил, но скорость судя по аиде стала меньше чем было. https://yadi.sk/i/oB4hoiUVLL8hng
Member
Статус: Не в сети Регистрация: 02.04.2011 Откуда: Москва Фото: 35
xyligano Вообщем, сделал кое что из советов) если делаю tWR 12, то получаю -500 по записи и -250 в аида фотоворкс, оставил на 7. Все остальное, по сути, никакой прибавки не дало, rtl блок лучше этого не тренится как я только не пробовал.
