Да

Ну на месте виднее, а влияют так или иначе все напряжения в большей или меньшей степени.

По моему мнению если стоит задача получать максимальную отдачу по задержке с планок, фабрика априори должна быть в синхроне. Если фабрика едет 2133-2200 и есть желание в таком режиме ее использовать, то нужно частоту подтягивать до 6400-6600, а не накручивать на 6000-6200 высокую фабрику.

Arhon На Нитро влияет всё, включая VDD/VDDQ, так и VDDIO + VSOC. Всё повышать надо. Но я в авто убрал, тоже ошибки пошли с Нитро. А требует много напряжения без ошибок.

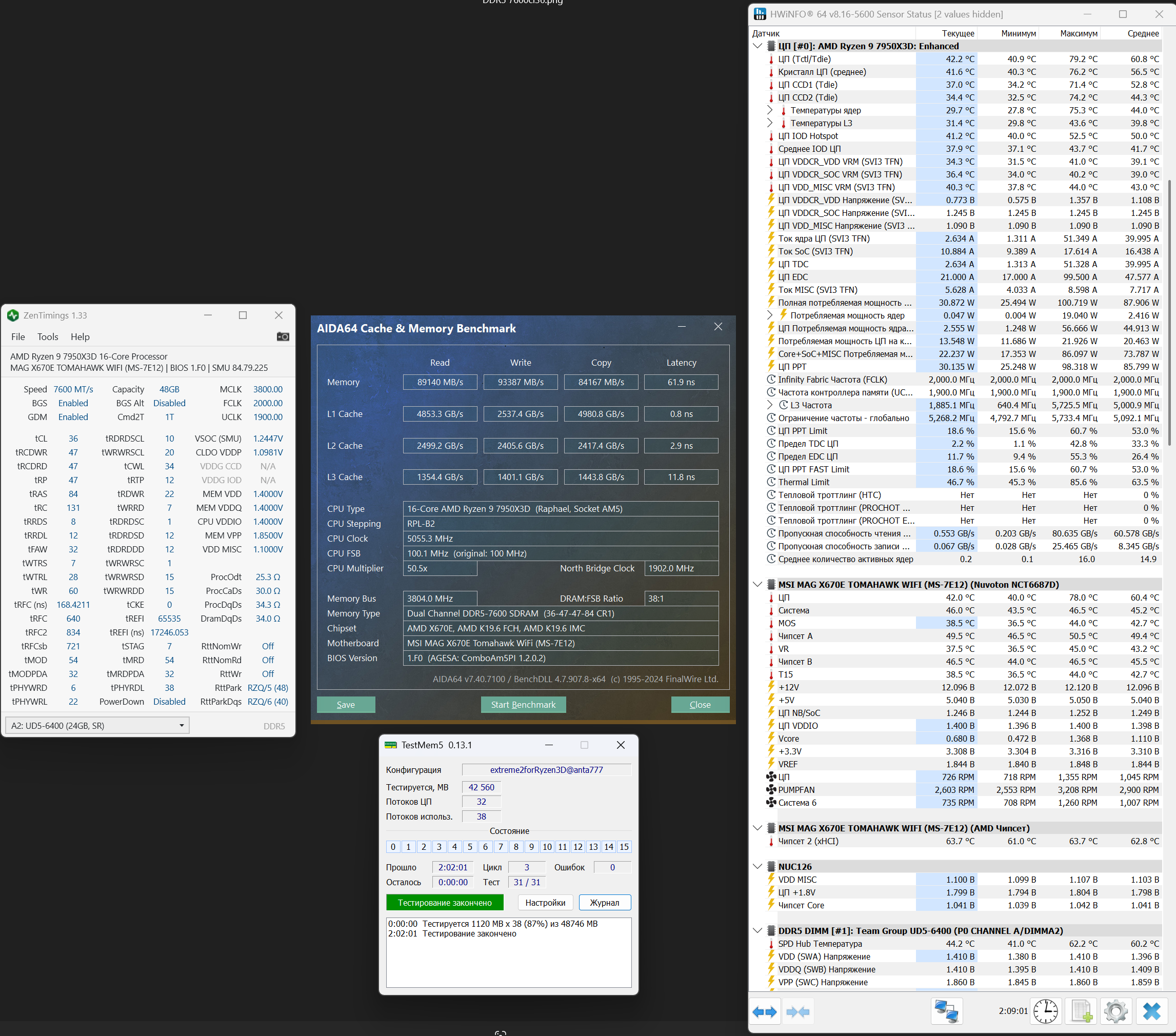

VenJkE Ну как успехи в настройке 24Gb M-dia на 8000Мгц, удалось стабилизировать? У меня не получилось, о чём в принципе писал ранее, решил сделать рабочий профиль на 7600Мгц, настраивается вообще без проблем, вот предварительные (промежуточные настройки с тестированием), тайминги будут конечно дорабатываться, после этого на последнем этапе попробую FCLK=2133 (на частоте памяти 6400 фабрика 2133 у меня работает без проблем), пока за счёт отключения PD и настроек нитро в 1/3/1/8х/8х удалось снизить латентность, изначально была 66.5нс, процессор в стоке:

Чипы: A-die
Железо:

Цель
запустить стабильно ОЗУ на частоте 6000 МГц в текущей конфигурации с оптимальными таймингами и минимальным напряжением. Обдува для ОЗУ нет.
Первая настройка
Установил XMP озу: 6000 МГц
Установил напряжения:
VDDSOC - 1.2 В (в XMP было - auto)
CPU VDDIO 1.25 В (в XMP было - auto)
DRAM VDD - 1.35 В (в XMP было - 1.4)
DRAM VDD - 1.3 В (в XMP было - 1.4)
Установил UCLK=MCLK
Тайминги:
tCL 30 (в XMP было - 30)
tRCDWR 36 (в XMP было - 36)
tRCDRD 36 (в XMP было - 36)
tRAS 48 (в XMP было - 80)
tWR 48
tRTP 12
Тест:
- MemTestPro - ERROR
ИЗМЕНЕНИЯ:
корректирую tRAS с 48 на 80
Тест:
- MemTestPro - 1 час без ошибок (тестирую стабильность работы памяти-таймингов)
- y-crancher - 10 итераций без ошибок (тестирую достаточность напряжений)
ИЗМЕНЕНИЯ:
Trc 116
Trfc1 400
TrrdL 8
TrrDs 8
Tfaw 32
Тест:
- MemTestPro - 1 час без ошибок (тестирую стабильность работы памяти-таймингов)
ИЗМЕНЕНИЯ:
TwtrL 16
TwtrS 4
TrdrdScl 8
TrdrdSc 1
TwrwrScl 8
Тест:
- MemTestPro длительный тест:
4-5 часа (приблизительно) без ошибок, но спустя 8 часов 20 минут теста вижу 64 ошибки. В HWinfo температура SPD Hub максимум 57 градусов.
ИЗМЕНЕНИЯ:
возвращаю все вторичные тайминги в "авто" оставив только первичные: 30-36-36-80 при напряжениях указанных в начале поста на частоте 6000 МГц и снова начинаю длительный тест MemTestPro в надежде что ошибки дают вторичные тайминги и в самом начале я поторопился.

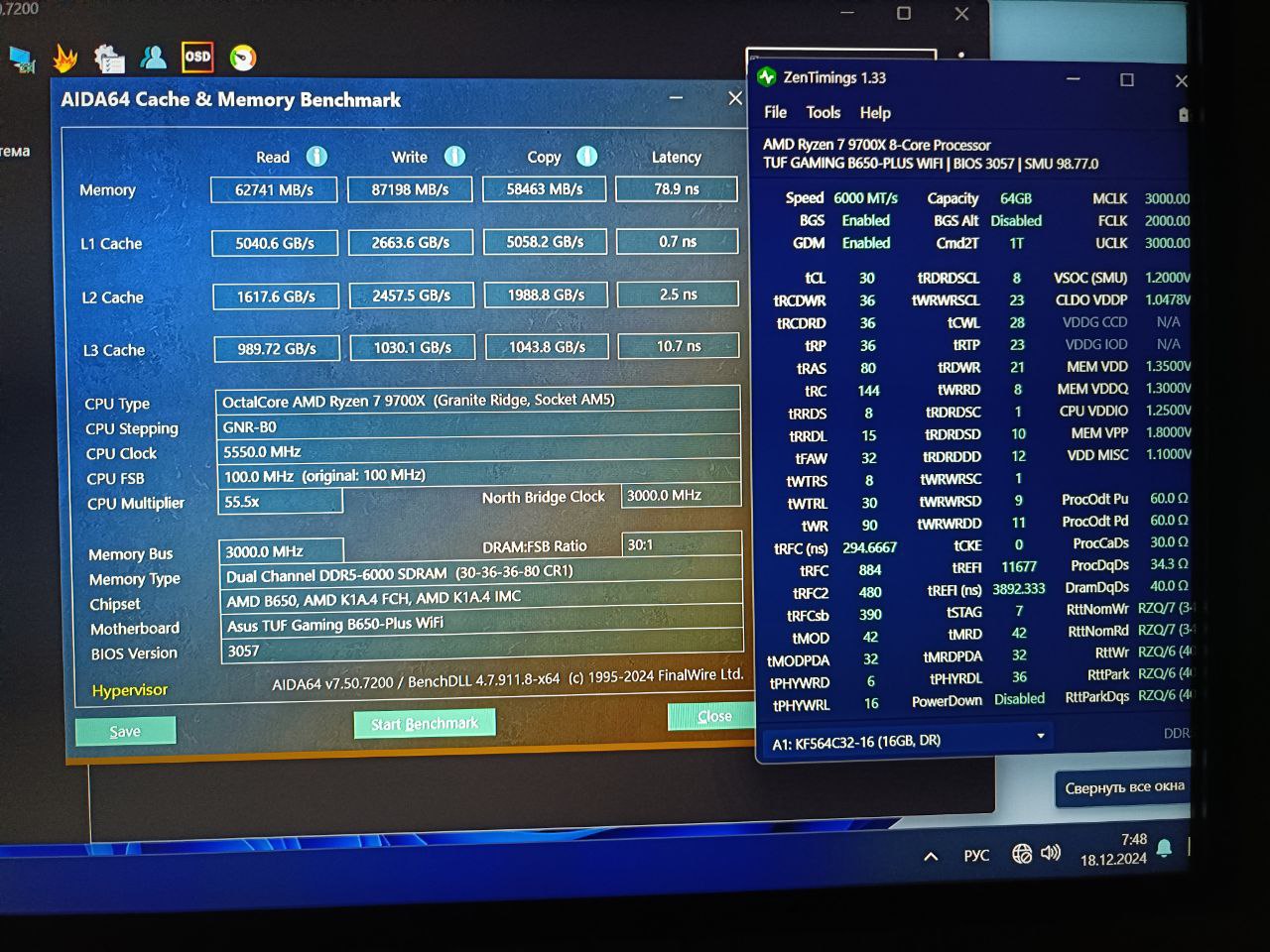

Ниже прикрепляю два фото ZenTimings:

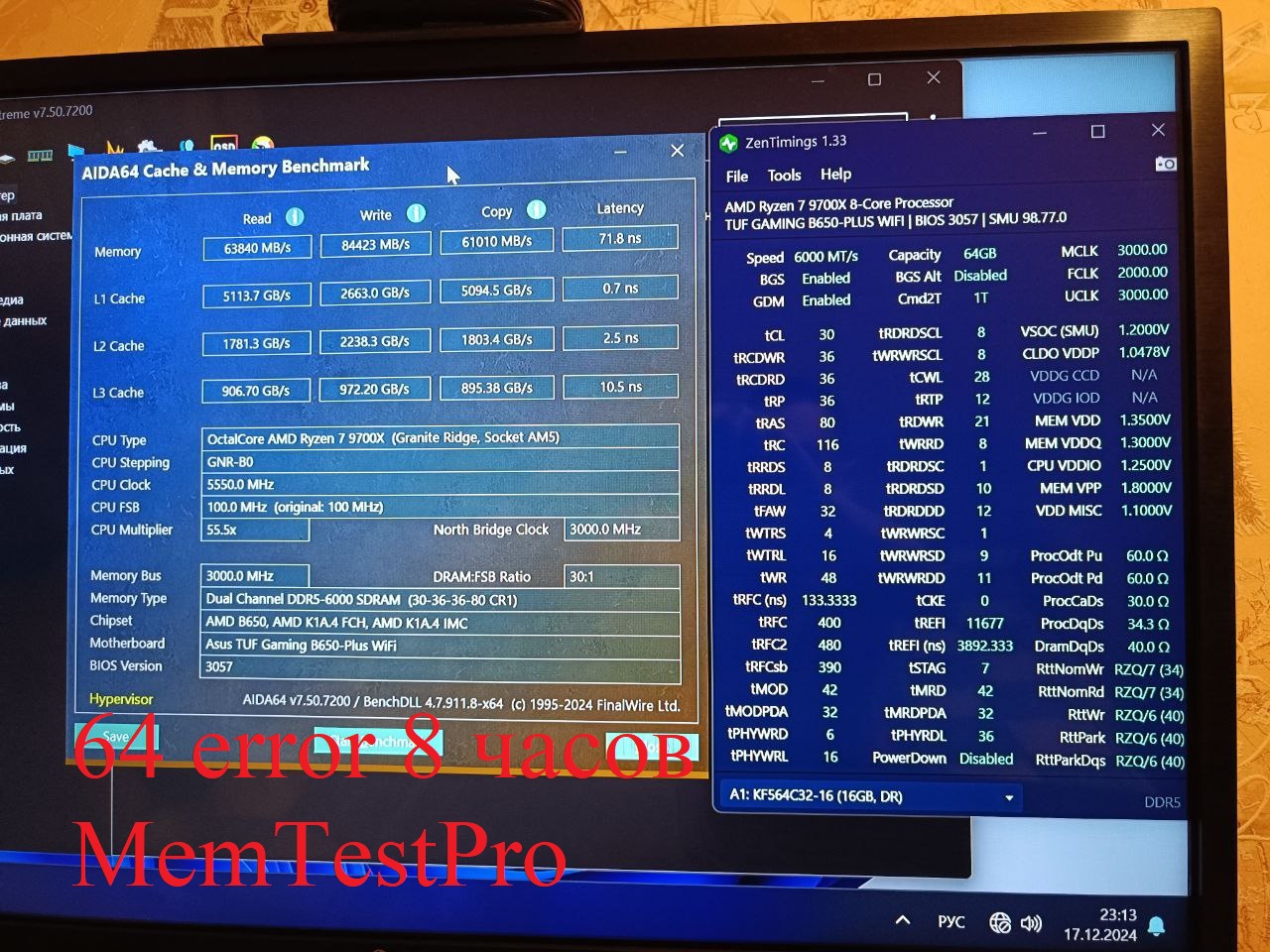

1) то что тестировалось 8 часов и дало 64 ошибки со вторичными

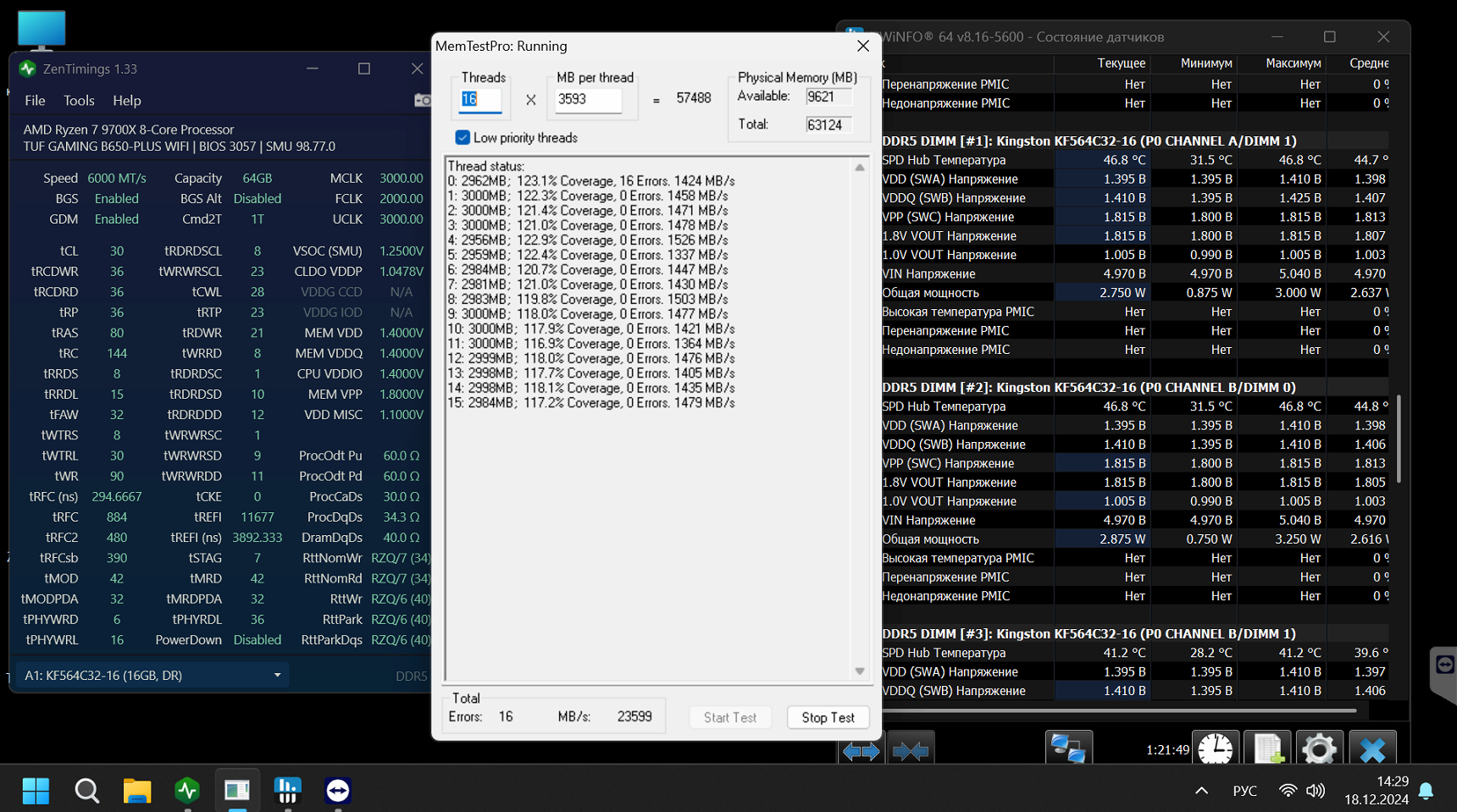

2) текущее тестирование с авто-вторичками.
Прошу дать совет по настройке и куда двигаться дальше?

SantiouS Никуда. 4 Плашки не поедут выше 5200. А вы 6000 хотите. Покупайте набор 2х32 и не мучайте голову себе.

SantiouS
VDDSOC - 1.25 (двуранги не любят низкий soc и напряжения)
CPU VDDIO 1.35В (при нестабильности то же 1.4)
DRAM VDD - 1.4В
DRAM VDDQ - 1.4В
Ссори у вас 4 плашки по 16Gb, я думал 2х32...

Мне достаточно для текущих задач и 32 Гб озу. Две планки сверху брал просто "на будущее". Хотел спросить Ваш совет.
Мне стоит пытаться настроить 4 плашки и получить меньшую производительность, но больше памяти, либо же оставить две и уже настраивать их? В первую очередь ПК для игр. Я понимаю что 64 гб мне ничего не дадут, а как раз уменьшение частоты работы памяти уменьшит немного производительность в них. Как бы поступили Вы? Достать эти 2 планки и положить в шкаф/продать?

Да, 4 плашки по 16...

Ну на 6200 синхрон тоже довольно условный (3100:2066=3:2), на 2167 задержка у меня примерно та же, а скорости немного выше.
Фабрика на 2167 стабильна, а вот 6400 тяжело процу дается, даже на 6400с32 хмп ошибки, поднятия напряжений как-то не особо помогают.
8000 кстати тоже долго не мог стабилизировать, пока сопротивления в hvm удачно не выставились (40 30 34 34 оф оф /4 /5 /4).
Не опасно ли с ними вручную экспериментировать, вроде только делители обычно меняют?

Для любого режима у DDR5 для памяти с 1К страницами (сейчас только такая и есть в продаже)
FAW=32
RRDS=8
Это требование, как для CWL=CL-2.

Если выставить RRDS=4 FAW=16 (представим, что биос позволял) произойдет затык, контроллеру все равно прийдется ждать, так как не будут успевать передаваться данные (связано с тем, что BL=16). От одной активации до другой (RRDS) при BL=16 должно пройти 8 тактов, чтобы успеть передать все данные.

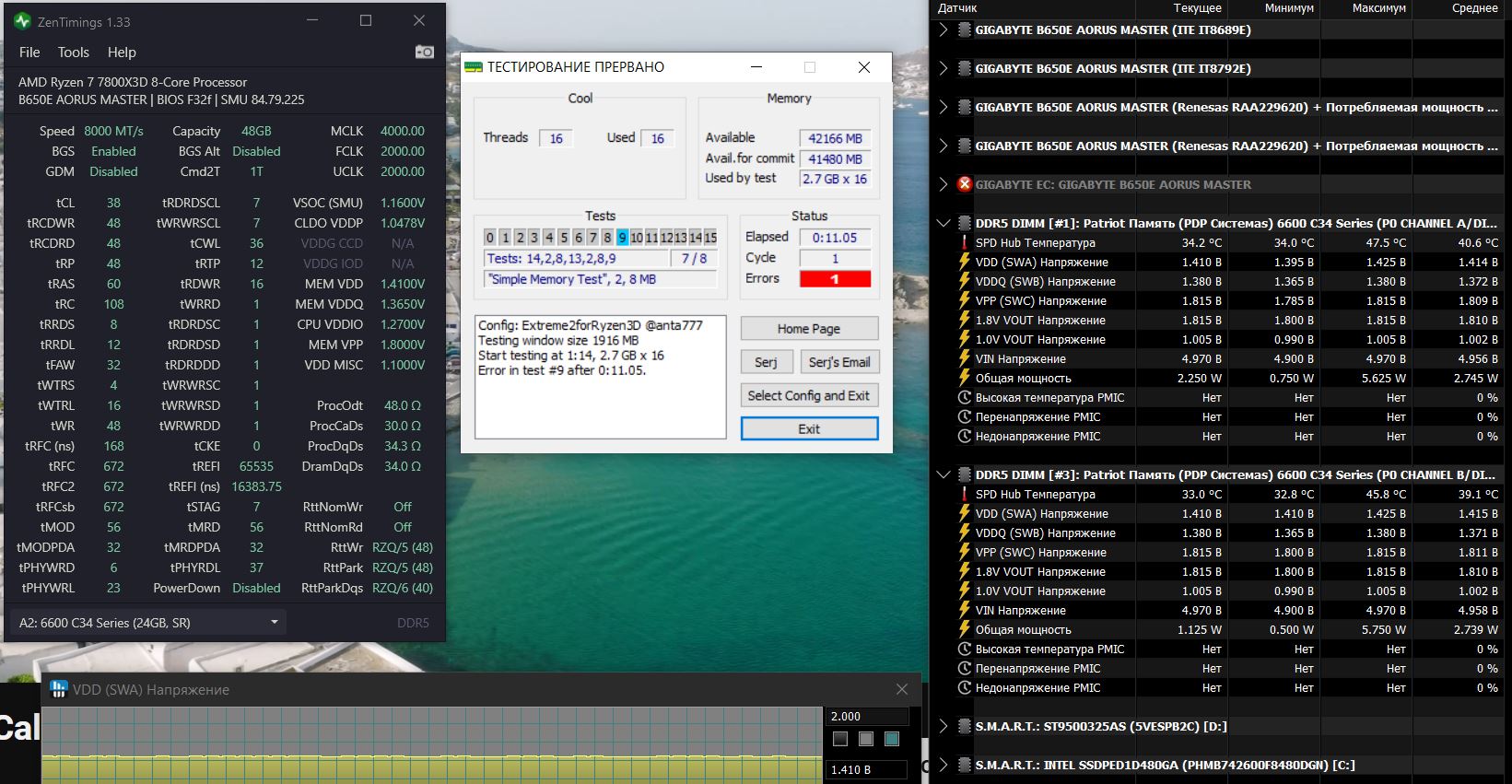

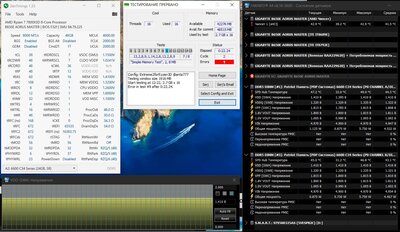

После очередного захода лишь удалось избавиться от рандомных ошибок в первую минуту теста, и выйти на стабильную ошибку в 9м тесте ТМ5 extreeme3d@anta777, от тренировки к тренировке бывает что один цикл пристрелки проходит без ошибок... в общем определенный прогресс есть, но до стабильности пока далековато. Пока отдыхаю от них допиливаю потихоньку 6000 профиль


Это не условный синхрон а самый настоящий синхрон AM5, если пользоваться общепринятой терминологией. О фактическом сихроне без "прокладок" FCLK=MCLK речи вообще не может идти, Наш КП в таком режиме даже стандартные jdec 4800 не потянул бы.

Да вроде нет , если что то не так оно не стартанет просто. Меняют все, но что на что там влияет практически на самом деле - я не знаю. И не знаю кто вообще знает В моем случае снижение ProcOdt до 30-34ом помогало забутить A-die 8000cl34 с vdd 1.53v если память мне не изменяет. В остальном я пришел к мнению большинства что авто сопротивления оптимальный универсальный вариант.

Этот процесс описан в документации jedec? Или это более глубокие знания?

anta777 здравствуйте, подскажите с таймингами пожалуйста

#77

Кто вам такое сказал !?

Спасибо за Ваш скриншот. Смогу ориентироваться на него. Погуглил - у Вас плата 8 слоёв, а у меня всего 6. Говорят это может сильно влиять на работу 4х плашек памяти. Можете дать какой то совет?

Это финальное rfc? vsoc ниже не идет? vddq 1.26-1.29?

Это проблема, возможно непреодолимая(для 6000).

6400 не идет?
Обновите аиду на последнюю версию.

Добавлено спустя 1 минуту 47 секунд:
VenJke
Документация Jedec + документация от микрон.

Да просто хочется осознано ковырять настройки, а не методом тыка непонятно в какую сторону
Про procodt пишут, что его увеличение до 80 Ом помогло стабилизировать 6400 на 1.3В при слабом кп.
Кстати, там же на оверклок.нет пишут, что для стабилизации фабрики (при заикания звука) помогло увеличение VDDG CCD Voltage до 1050mV, надо будет проверить.
ЗЫ: На 48гб 8000 смотрю wtrs/l 6/24 и rdwr/wrrd 22/7 часто ставят.

Можно смело в авто ставить, ничего не потеряешь.

Очень на это похоже. По крайней мере дело точно не в напряжениях. Разве что на 6000 МГц тайминги еще повышать.

Попробуйте дно по напряжениям для старта найти. Первым делом VDDIO VDDQ. Одновременно это может помочь поймать стабильность. Не пугайтесь ям нестабильности. Vddio 1.2 держит до 1.4v vdd и 1.3v vddq, с двумя плашками, а последнее при отрыве от vdd на 0.06-0.1v часто повышает стабильность. Поэтому желательно пройтись вниз по всем значениям vddio до 1.25v хотябы (С шагом 0.010v) и vddq до 1.29v(С шагом 0.015v считая от 1.395v), для начала.

SantiouS А почему в начале не протестировать полностью на авто таймингах?, может дело в первичках.
Как вариант покрутить nitro, а также RX/TX DFE taps в секции training options 1/1, 2/2, 3/3, 4/4, сопротивления. А вообще, если один раз тесты проходит, а после перезагрузки/перетренировки появляются ошибки, то дело в тренировке, понижаем частоту и пробуем снова.
