Всем, доброго вечера!

Столкнулся с тем, что в HWiNFO64 отображается странная информация по напряжению и потреблению плашек оперативной памяти:
1) Если в BIOS разблокировать лимит на максимальное напряжение для DDR (а max это 1,435) и выставить хотя бы 1,440, то система не стартует и сбрасывает BIOS.

2) В режиме unlink плата не даёт поставить больше 1,420 на вторую плашку памяти, и даже с выставленными в BIOS 1,420, HWiNFO64 отображает только 1,395.
В то время как на первую плашку можно поставить 1,435 и HWiNFO64 покажет аж 1,470.

3) Но дальше больше, в режиме unlink, оставаясь в пределах максимальных лимитов, пытаюсь отрегулировать напряжение на первую планку, но происходит следующие: выставляю в BIOS напряжение 1,400, в HWiNFO64 получаю 1,365.
Начинаю поднимать напряжение по-немногу (по 0,005), но вот HWiNFO64 никак не реагирует на изменения и упорно продолжает выдавать 1,365, пока я не добираюсь до максимальных значений в 1,435, тогда HWiNFO64 начинает показывать 1,470.

4) По выше описанным причинам делаю вывод Unlink работает криво, буду использовать Link режим на максимальных 1,435, но в HWiNFO64 получаю следующие: первая плашка 1,395, вторая 1,410 (иногда всё это дело прыгает, на +0,015, но быстро возвращается к 1,395 и 1,410).
Только в этом режиме я могу осуществлять разгон памяти.

5) в HWiNFO64 показатель "общая мощность" на планках всегда разный, первая планка может выдавать до 2 раз большие значения.

Пожалуйста, помогите, подскажите, это нормальный режим работы? У всех так криво работают платы на z690 от MSI серии Force/Carbon?
Если нет, то что может быть причиной? Бракованная материнка? Бракованная память? Кривой биос? То, что юзер кривой, это и так понятно (был бы прямым, то не обращался бы за помощью и советами )).

Предполагаю именно эта нестабильность не даёт мне погнать память дальше чем 6400/CL30 и 6600/CL32.

P.S.
BIOS последний 7D30vAA от 2023-01-12, все драва последнии с официального сайта MSI, винда 10 pro оптимизированная лицензия.
Разницу в 0,200V между напряжениями VDDQ/VDD (1.435/1.235) планки держат отлично, символичный разгон до 6400 c ужатыми первичками, вторичками, третичками в ТМ5 на пресете Extreme1@anta777 легко по несколько полных прогонов, температура держится в районе 46-48 С (140 мм вентиль на обдуве планок).


Заранее очень благодарен за помощь.

Добрый вечер! Нужна помощь, загрузил ваш конфиг 7000cl30 и даже откатал часов 7-10 часов testmem extreme, думал ну вот все стабильно...
В итоге не проходит OCCT экстремальный, VST cruncher - сразу практически ошибки. Процессор и шина в полном стоке по настройкам...
Куда мне копать не могу что то сам сообразить...
Все настройки как у вас стоят в AsRock Timing Configurator 1 в 1, поэтому скрин не прилагаю. Результаты в AIDE тоже +- такие-же.
VDDQ 1.35, VDD2 1,44, SA 1.2 - это стабильно прошло testmem extreme 7 часов. Пробовал повышать VDD2 - 1.47, 1.5, SA - 1.25, 1.3 - не помогло.
И еще отличие от вашего конфига в напряжениях, в extreme testmem были ошибки при VDD на память ниже 1.58, поэтому VDD 1.58 / VDDQ 1.48

Космические вольтажи, не должно так быть. Подумал про CPU VDD2/TX. Все равно даже для памяти это много на постоянку на воздухе.

Очень смело для 6000 тикриейтов, 6800-32(30) потолок.

Доброго времени суток!
Могу-ли я попросить Вас (Anta777) взглянуть на мою первую работу с оперативной памятью? Буду признателен! И, всем камрадам, которые захотят оставить "5 копеек" относительно моей работы.

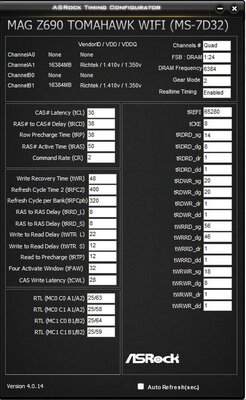

Пользовался руководством по разгону памяти от Максима (pakhtunov) (первые "шаги" описал в посте выше). Есть небольшой прогресс, по сравнению с тем, с чего начинал (хотя, вопросы остались по некоторым пунктам, т.к. в руководстве просто пишется о том, чтобы ставили те или иные значения).

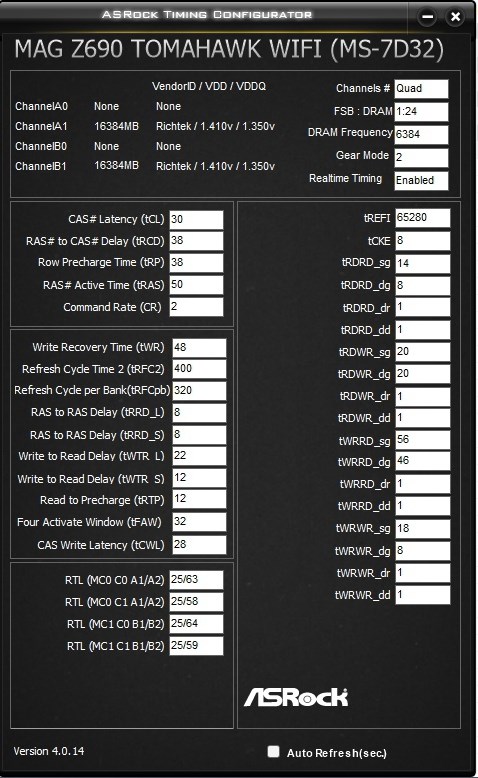

6400 30-38-38-50

DRAM Reference Clock - 133Mhz

DIMMA DRAM VDDQ=1.34 / DRAM VDD=1.4
DIMMB DRAM VDDQ=1.34 / DRAM VDD=1.4
CPU SA=0.96 / CPU VDDQ TX=1.16 / CPU VDD2=1.35

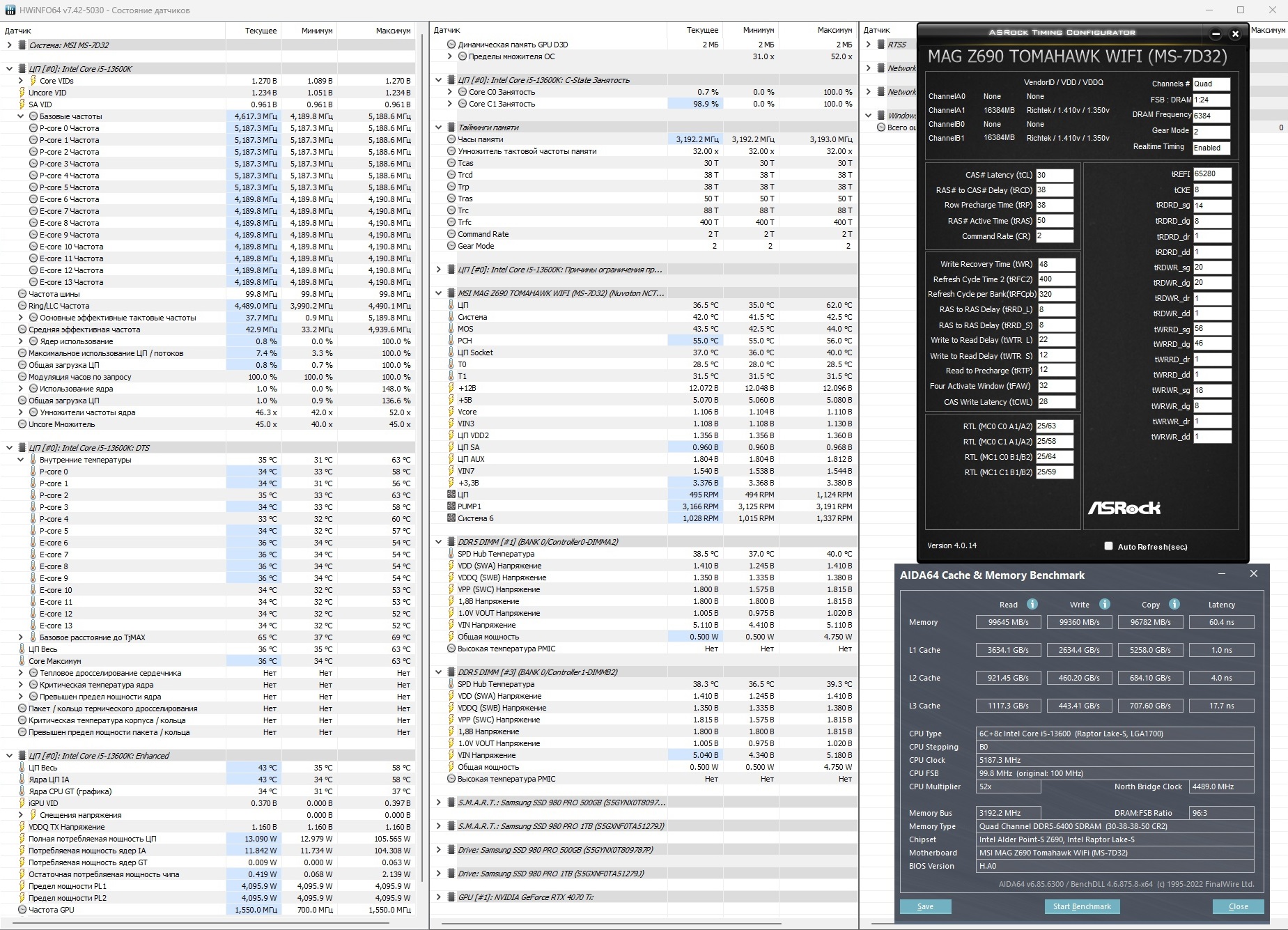

Температуры после 20 минут TestMem5 (cfg extreme Anta777 ) 56|55 градусов. Выше не подымается.
Если понижать до 1.35-1.39V DRAM VDD - не запускается.

При lock частот CPU на 5.2|4.2 / 1.1V / LCC Mode 1: падает копирование (незначительно) и повышается немного чтение и запись. На 0.2 задержка понижается.

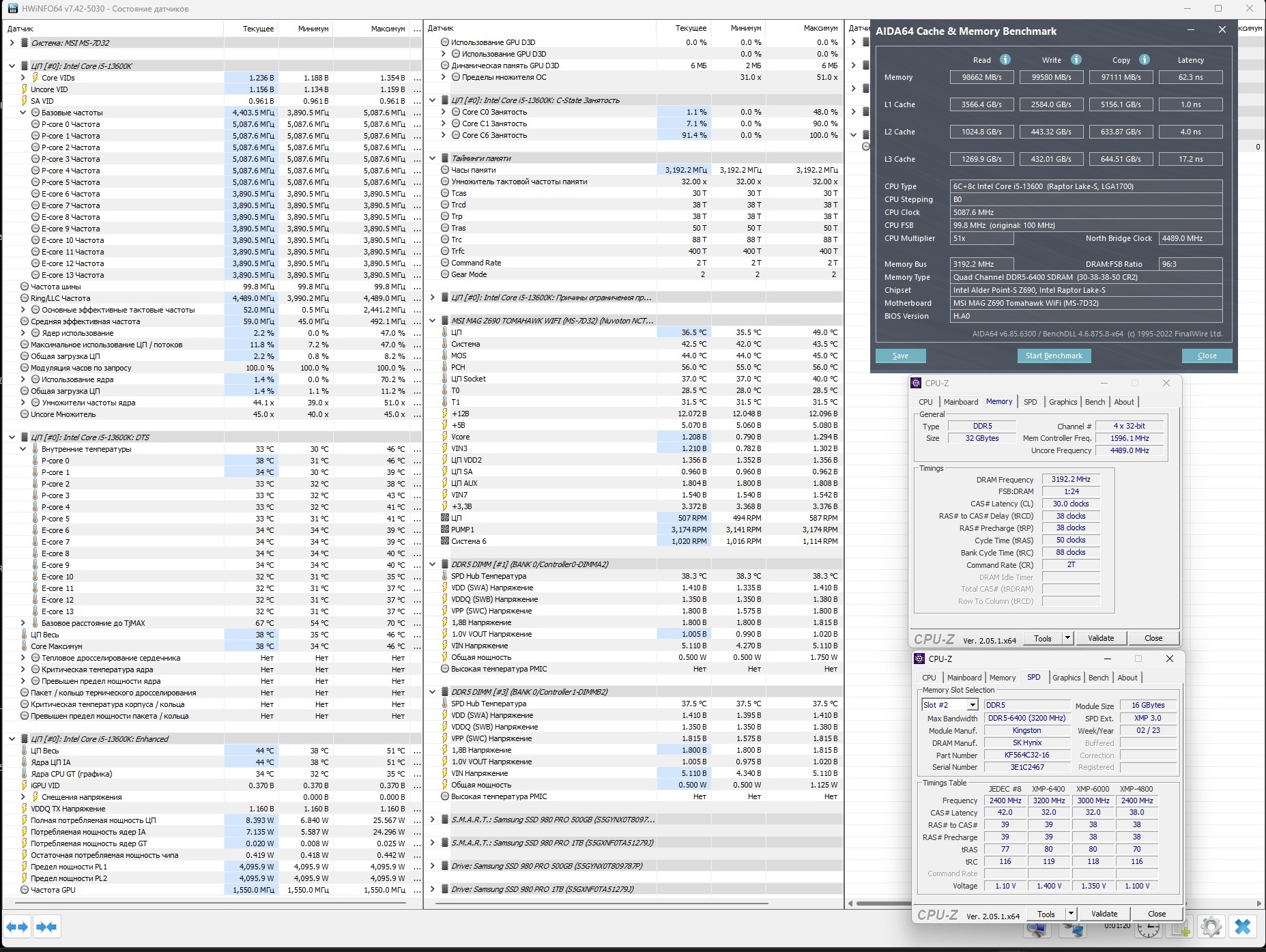

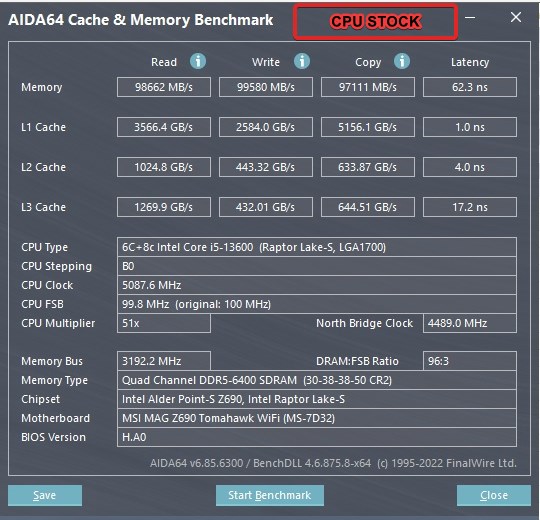

Когда CPU в "стоке", картинка зеркальная. Не знаю, почему и с чём это связано, но 100к по всем пунктам мне достичь не удалось. Теперь вот думаю, менять "пресет" на 6600 32-40-40-52 и всё переделывать или, есть возможность что-то изменить (ниже будут приложены скрины значений AIDA, конфигуратор и общие два скрина с HWinfo + CPU-Z).

Нюансы:

1. tRDRDSG [tRDRDSG=tCCD_L=tCCD_L_MR]: tCCD_L и tCCD_L_MR у меня "12", но при tRDRDSG "12" - система не грузится (clear cmos). Едет только на "14". Критично? Или надо повышать tCCD_L и tCCD_L_MR до 14?
2. RFCA - "400" (368 "не едет"). 384 не пробовал. Отсюда и tRFCPB "320" (tRFC2 ниже RFCA и кратен 16. Разница между RFC2 и RFCPB по Jedec 80 +/- 15.)
3. Вопрос по tREFI: не совсем понял про сдвиги 2x, 3-x, 4-x и сами значения. Уважаемый Максима (pakhtunov), не могли бы прокомментировать? Или другие знающие/понимающие.
4. VDD/VDDQ/VPP Switching Frequency - не трогал (стоит ли выставлять 1000Khz? Данные показатели влияют на температуры VRM и нужны, насколько я понял, для более высоких частот 6800-7000Mhz+. Но, могу ошибаться, т.к. в руководстве подобной информации нет, а эта взята с комментариев reddit).
5. DRAM Training Configuration и DRAM PMIC Features - не трогал (не разобрался).
6. MISC Item - Enhanced Interleave [Enable]: тут тоже интересная ситуация (это же касается и таймингов DR/DD). Максим (pakhtunov) пишет в руководстве, что "выставляем единицы или нули, если память ОДНОРАНГ. Для двурангов 2x32 следующие формулы...". Здесь делается акцент на том, что память 2x32 точно ДВУРАНГ, а 2x16 ОДНОРАНГ (проставляются единицы на скринах у человека), но функция "Enhanced Interleave" - вкл. Здесь у меня начинается путаница:

а) Как сейчас определяются ранги DDR5, если в CPU-Z (SDP) нет информации об этом (только по спецификации?).
На примере оперативной памяти Kingston FURY Renegade Silver [KF564C32RSK2-32] 32 ГБ. Говорят, что она ОДНОРАНГ. Dakar (Техно-Грааль) заявляет, что все 2x16 ДВУРАНГ.
б) Максим (pakhtunov) включает функцию "Enhanced Interleave" для ДВУРАНГОВ, но проставляет тайминги DR/DD "1" для ОДНОРАНГОВЫХ плашек.
С последним немного разобрался, что значения _dr для двуранговой памяти (т.е., для 2х плашек памяти), а _dd (для 4х модулей.. поэтому и проставляется "1" или "0"). Я же, в свою очередь, подумал про количество наборов чипов памяти. Сказывается недостаток информации по данной функции (или я плохо ищу). Но из предложенной можно сделать предположение, что профит будет зависеть от количество плашек, т.е. от использовании небольшого количества модулей памяти (2х), разница в производительности может быть незначительной или вовсе отсутствовать.

Столько вопросов, и так мало ответов

Заранее выражаю благодарность всем тем, кто оказал или окажет (в перспективе) помощь в разрешении столь трудных для меня вопросов!
Всем добра!

Обругаете? Где не канон, где можно улучшить или похолоднее сделать?
2х16 gskill F5-6400J3239G16GX2-TZ5RK, подсветка выключена (записал в модули один раз).
Стабильность где-то рядом (с), tm5 1usmus_v3 начинаются ошибки после 52.5 градусов на DDR5, а в кранчере VST я остановил сам примерно на той же температуре минут через 10, ибо ясно, что это не финал, но вполне рабочий вариант уже.

Геморрой с этим делом длился 2 месяца, пока я не поменял наконец процессор. Прекратились проблемы с PCIe, поехала та же память, что на старом ни в какую не брала выше 7600, - моментально просто вкидыванием 3-4 чужих наборов настроек и так далее. Представляете, каково было после "а давай попробую 8000, вдруг.." увидеть что хотя бы псп аиды без ребута проходит?

ExStasZy, доброй ночи! Похожая проблема была описана на reddit (источник, когда он так нужен, найти теперь проблематично). Если кратко: основной проблемой оказался BIOS (версия), люди откатывали до более ранней версии (конечно же, уже с возможностью поддержки CPU 13 поколения Z690 досок ). Но, не исключено, что может быть проблема со схемотехникой. Поэтому, самое время в этом убедится более точно, т.к. если второе - то это гарантийный случай (если гарантия ещё есть), если проблема программного характера, тогда только ждать более стабильной версии BIOS.

Пользуюсь случаем, хочу у Вас попросить скрин конфигуратора (второй день занимаюсь вопросами самостоятельного разгона оперативы, если так можно выразится). Ожидаю ответов от гуру данного ремесла, сам являюсь "учеником". Наверное, Вы уже видели мои посты. Ваш "пресет" подобен моему (по первичкам), но у Вас ужасно низкая задержка и есть значения 100к, которых я не могу добиться. Поэтому, было бы здорово, если Вы смогли поделиться конфигуратором и рекомендациями + если у Вас будут ответы на мои вопросы (которые описаны в последнем посте), буду премного благодарен!

Всем Вам доброго!
Надеюсь, проблема программного характера и, не придётся отдавать в СЦ материнку или возвращать по гарантии (всё это время и стресс).

Понятно...А я наивный чукча думал что там одинаковые чипы, просто вольтаж подняли с завода, как в случае с 2х16 комплектом

А почему 1.58 это много на постоянку? За температурой же надо просто следить, чтобы выше 60с не поднималась?

Добрый день, извиняюсь, если я не в ту тему пишу. Хочу перейти на 1700 сокет с процессором 13600k, использоваться будет в основном в играх, но не могу определиться, на какой памяти собирать платформу, на DDR5, или DDR4.
Вроде как хорошая DDR5 у нас стоит очень дорого.
Подскажите, пожалуйста, будет ли какая польза в производительности, по сравнению с обычной недорогой DDR4 на 3600МГц, если я возьму относительно недорогую DDR5, типа такой:
1. Corsair Vengeance, (AMD EXPO), CMK32GX5M2D6000Z36,(2x16G) 6000MHz
Тайминги 36-36-36-76
2. Kingston Fury Beast, KF560C40BBK2-32, (2x16GB), CL40 6000MHz
Тайминги 40-40-40
3. Corsair Vengeance, CMK32GX5M2D6000C36, (2x16GB), 6000MHz
Тайминги 36-36-36-76
4. Corsair Vengeance, CMK32GX5M2B6200C36, (2x16GB), 6200MHz
Тайминги 36-39-39-76
5. ADATA XPG Caster RGB [AX5U6000C4016G-DCCARGY] 32 ГБ 6000MHz

В оперативной памяти, честно говоря, не разбираюсь. Так что разгонять вручную, наверное, и не смогу. Хотелось бы просто поставить, и включить XMP.

Приблизительная аналогия напряжений для DDR5 и DDR4:
1.20 у DDR5 это как 1.30 у DDR4
1.25 это как 1.35
1.30 это как 1.40
1.35 это как 1.45
1.40 это как 1.50

1.5-1.54 максимум под обдувом, что я оставил бы на постоянке. И лучше не выше 50гр.

Стоит ли доверять датчикам? Не выше 50гр это в работе и играх - да. В стресс тестах у меня эта память сразу 60с даже на XMP профиле 1.3v.
Все таки поехало 7000сl30, оказалось слишком занизил ddr vddq - поставил 1.51 vddq и vdd 1.58...
Сейчас у меня все это добро обдувает напрямую 2 вентилятора gelid silent 5. И даже при вольтаже 1.58 в стресс тестах за 60с не улетает. Повторюсь - без обдува эта память улетает под 60с+ даже на XMP профиле...ну и в районе 50с в играх и рабочих нагрузках она держится... Не знаю почему, но вольтаж особо не влияет на нагрев, да вроде чуть быстрее нагревается, но она и с 1.3v XMP очень горячая, не холоднее точно..а если использовать без обдува на XMP, то температуры будут даже выше чем у меня с разгоном на 1.58 с обдувом...

Здравствуйте.
1. В шапке темы полный бардак по вольтажам. Пожалуйста, сделайте один общий мануал - сильно неудобно.
2. Какой смысл в 7000Mhz++++, если для игр хватает с запасом 70Gb/s скоростей ОЗУ и главное задержка и у меня на 6400сд32 задержка как у всех на 7600+.
Думаете в играх будет смысл или это лишь попытка выжать из железа максимум(типо спорт)?

Никакого

На 1.58 может и поедет для 6000 бина, но, если честно, у меня сомнения. VST 20 кругов хотя бы проходит с процессором в разгоне? Если в играх стабильно, то ок. Но 1.6В это dahuа на постоянку, только на воде.
Касательно температуры - плохой воздухообмен в корпусе, под обдувом у меня 52-55 в тестах, в играх 40-45. 60 - это также dahua.

Возьми и сделай, инициатива е**т инициатора.

И чего ты скинул? Как челик в 1080P делает сравнения? Или в 720P?? Он этот момент даже не указывает Ну молодец. Теперь давай в QHD и 4K.

Я имел в виду например 6400 и 7400Mhz, но такие, что бы задержка была максимально равная. Будет ли разница в играх из за одной только скорости, которая на 7400 будет выше ? - Я думаю что нет. Нету ещё игр которые умеют и нуждаются в скоростях выше 70Gb/s. Или - те скорости что показывает нам AIDA64 - это фэйк и какой то фокус.

Добавлено спустя 1 минуту 41 секунду:
Так же не понял разницы по вольтажам между VDD и VDDQ для ОЗУ.
VDD я так понимаю это питание чипов, а VDDQ?

Добавлено спустя 1 минуту 3 секунды:
Кажется придётся делать тайминги под 4800Mhz, что бы сделать тест между 4800 и 6400 с максимальной равной задержкой. Вот тогда и будет понятно - какая частота играм нужна и актуальна

Добавлено спустя 54 минуты 29 секунд:

В этих разрешениях нет разницы между 9900к и 13700к, так как разрешение никаким образом не влияет на процессор, это нагрузка только на карту.
В этом весь и прикол - всё пропрыгают в 720р, и пойдут игра в 4к в 60-80 фпс

1. Поднять CCDL до 14.
2. Между RFC2 и RFCsb по джедек на разность, а соотношение должно соблюдаться.
Кратность 8/16 должна быть для tRFC, для tRFC2 у DDR5 должна быть кратность 4.
3. Оптимальные трефи:
32767
65535
131071
4. Если преследовать минимальный нагрев, то ставить минимальное значение, если преследовать цель достичь максимальной частоты памяти - ставить максимальное значение. Лучший КПД при среднем значении.
5. У вас тренировка и так верная, а pmic нужен для верной разблокировки напряжения на память (выше 1,435)
6.Интерлив включать всегда для любой памяти.
а) любая планка на 16 Гб и 24 Гб сейчас одноранг
б) любая планка на 32 Гб и 48 Гб сейчас двуранг

Добавлено спустя 1 минуту 17 секунд:
LLC1 - самый неподходящий вариант для разгона процессора.

Ознакомьтесь.
VDD – напряжение подаваемое на ядра памяти
VDDQ – напряжение на цепях ввода-вывода

Братцы всем Хай:)
Вопрос такого плана,имеем EVGA Z690 DARK KINGPIN и INTEL CORE I9 13900KF и хочу к ним купить небинарные модули 2*24 GB 8000 МгЦ от Г.скилла и пустить их под воду,но что-то мне подсказывает что КП у проца вряд ли позволит запустить такие частоты,стоит ли вообще тужится или нет? Кто нибудь вообще юзает из форумчан небинарные модули на Z690,в частности на EVGA?

Заранее благодарю за ответ Комрады

Разгон на 690 кингпине ограничен в 7800 на одноранках 2х16. Для одноранков 2х24 статистики нет пока.

Здравствуйте.
Тут все вылизывают вторички и третички, это критическая необходимость или просто так типо минимализируются задержки и можно смело всё оставлять в авто если нет проблем в работе ПК и нет ошибок в тестах ?
