Я бы с шиной не игрался.

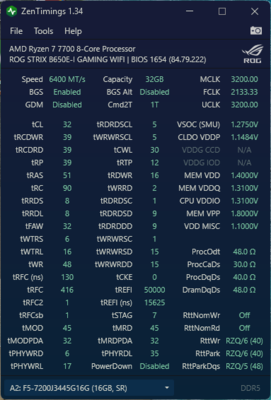

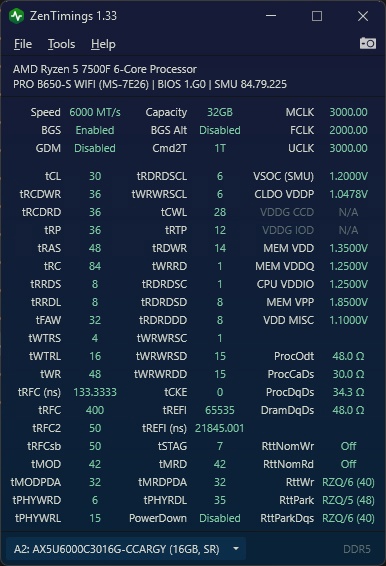

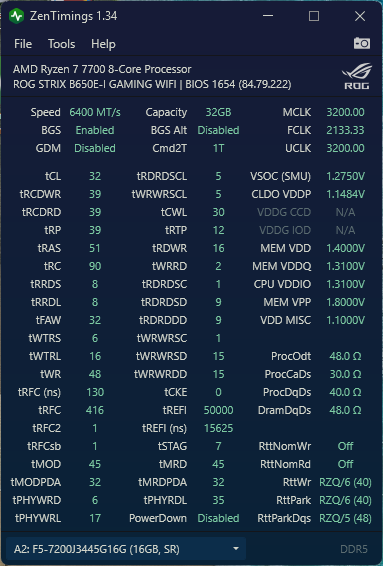

Завелось 3200 UCLK, VSOC 1.275v

vddp=1.05 не тянет?

mem vdd лучше 1.41
mem vddq лучше 1.32
vddio можно тестировать 1.28, 1.29 или 1.30

Есть 2 метода независимых друг от друга чтобы зафорсить этот PHY, на OCN видел, не знаю пробовал ли ? Но на всякий случай, у меня оба уравнивают PHY при 8000 в 37/37. Только вот толку от этого, снижается и ПСП и задержа увеличивается Не Аидой если мерить, а Clam Cache. В общем я оставил в покое этот PHY, если только вольтажами не получится уровнять.

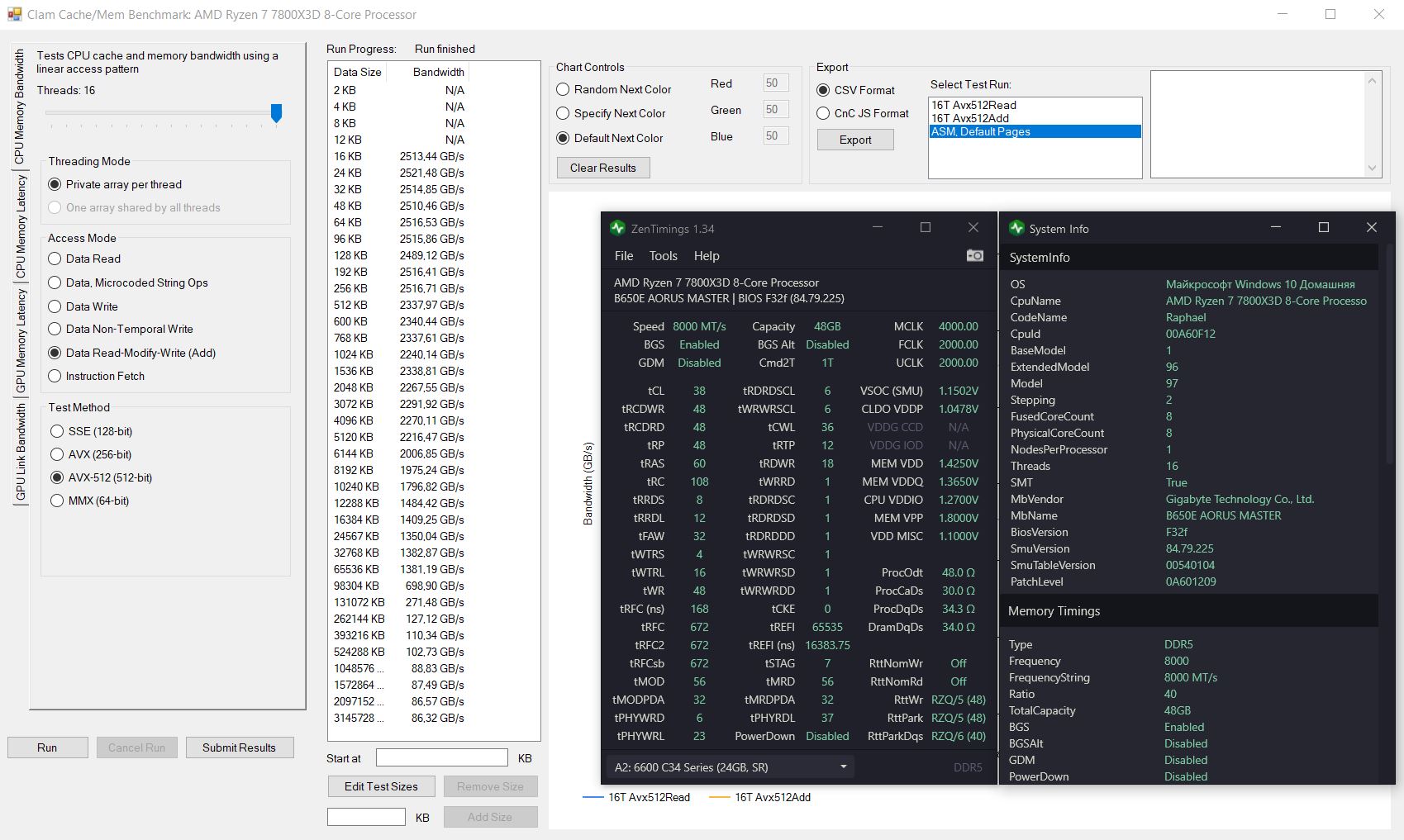

Ну и вот что получается если форсировать PHY, получается потеря псп и повышение задержки :

8000:2200 PHY 37/39 = 92.7 Gb/s и 72.81 ns
8000:2200 PHY 37/37 (ARdPtrInitVal = 2) = 89.18 и 74.51 ns
8000:2200 PHY 37/37 (Phase Shift 2-1-2-4-5-5-1-Enabled) = 89.18 и 73.16 ns

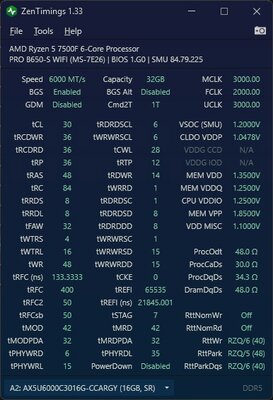

Хочу попробовать 6200 и первый тайминг 28, стоит ли?
И вольтаж нужно будет менять?

Это поэтому большинство здесь настраивает 6000 и занижает напруги, а не гонится за 6400?

Нет, не пробовал! Но всегда было интересно найти способ их сравнять. Спасибо, попробую!

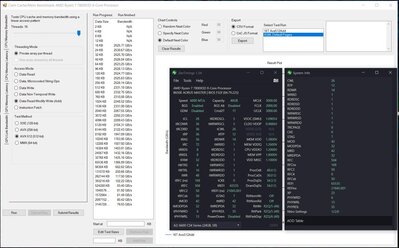

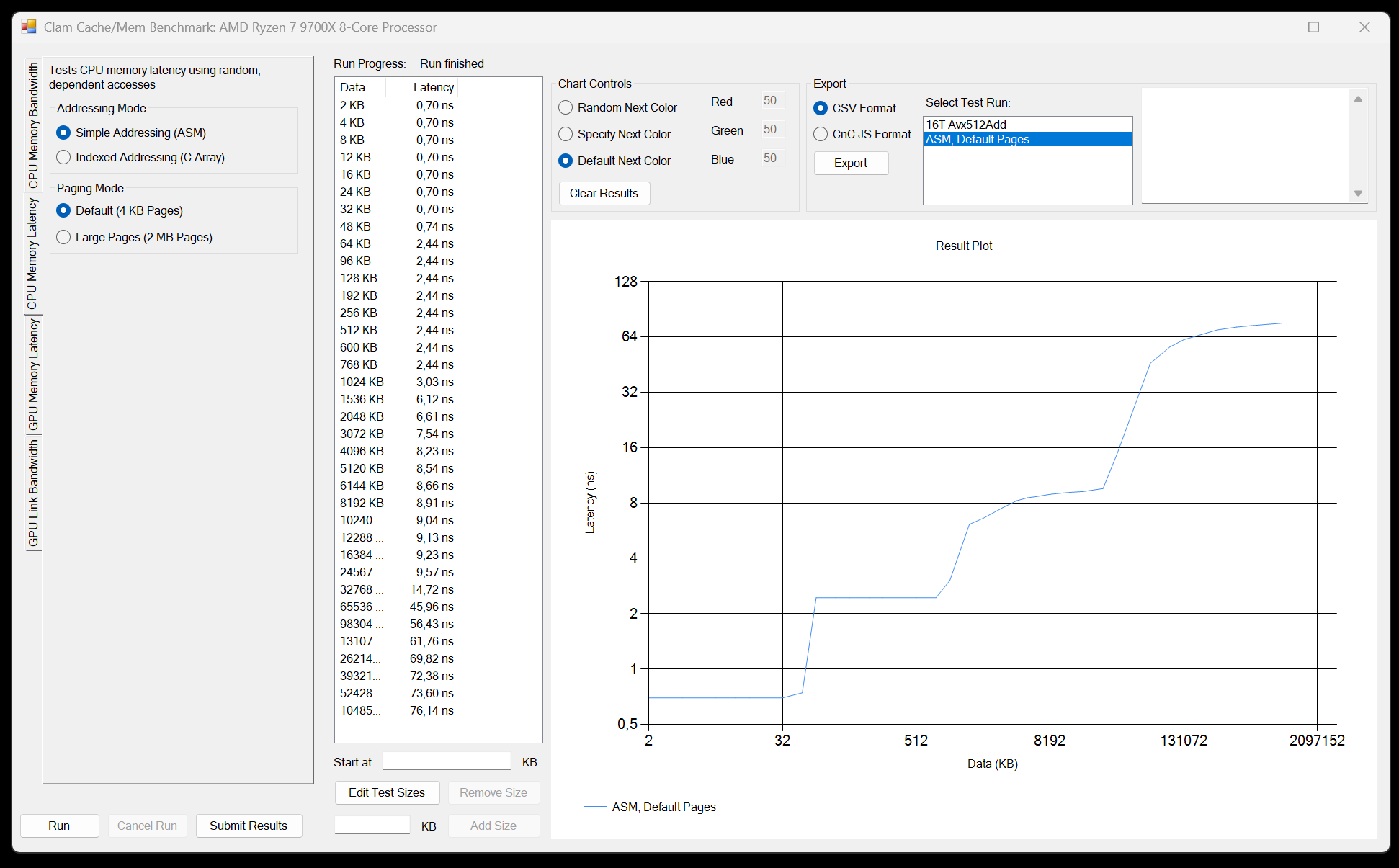

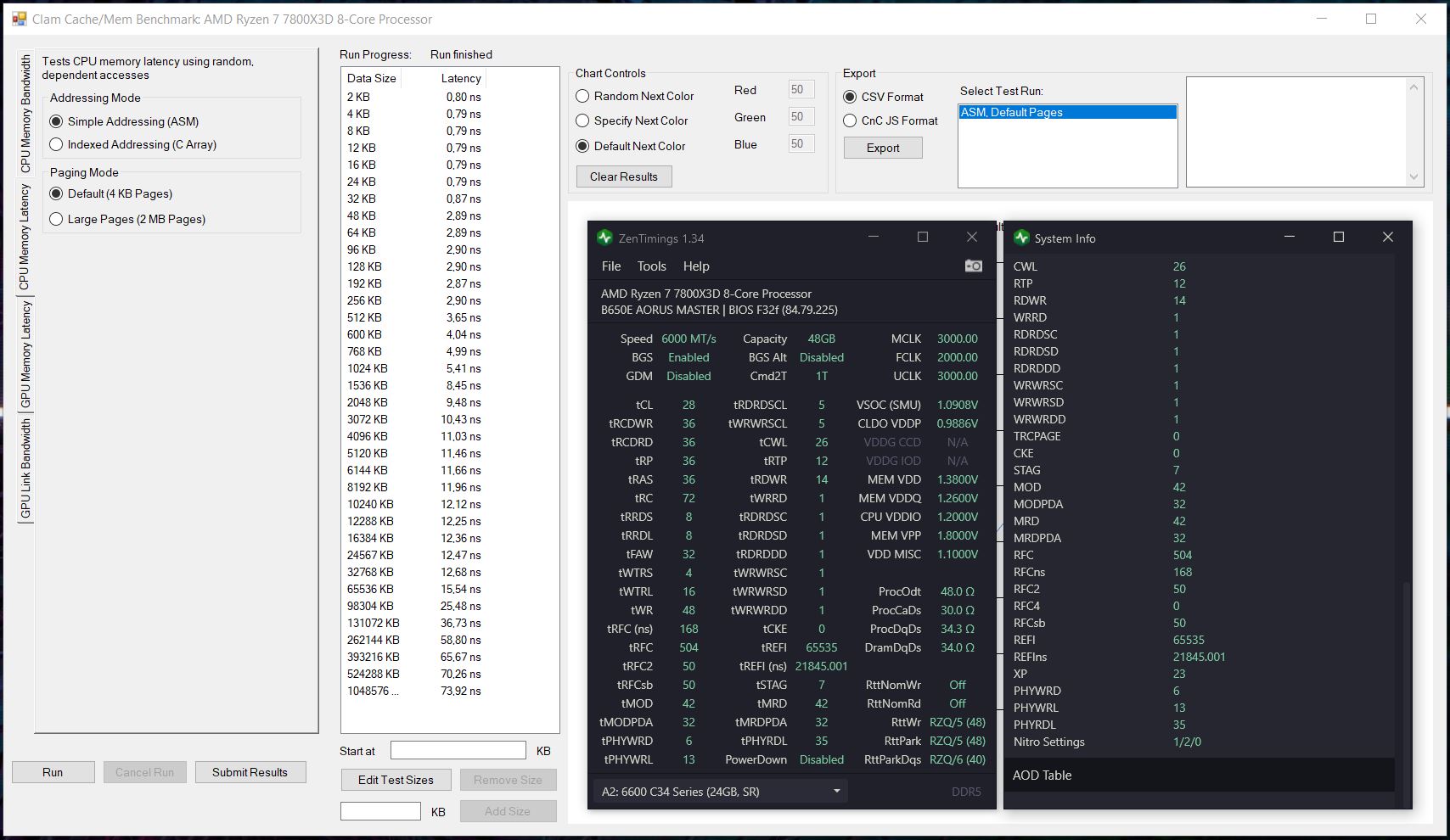

Clam Cache

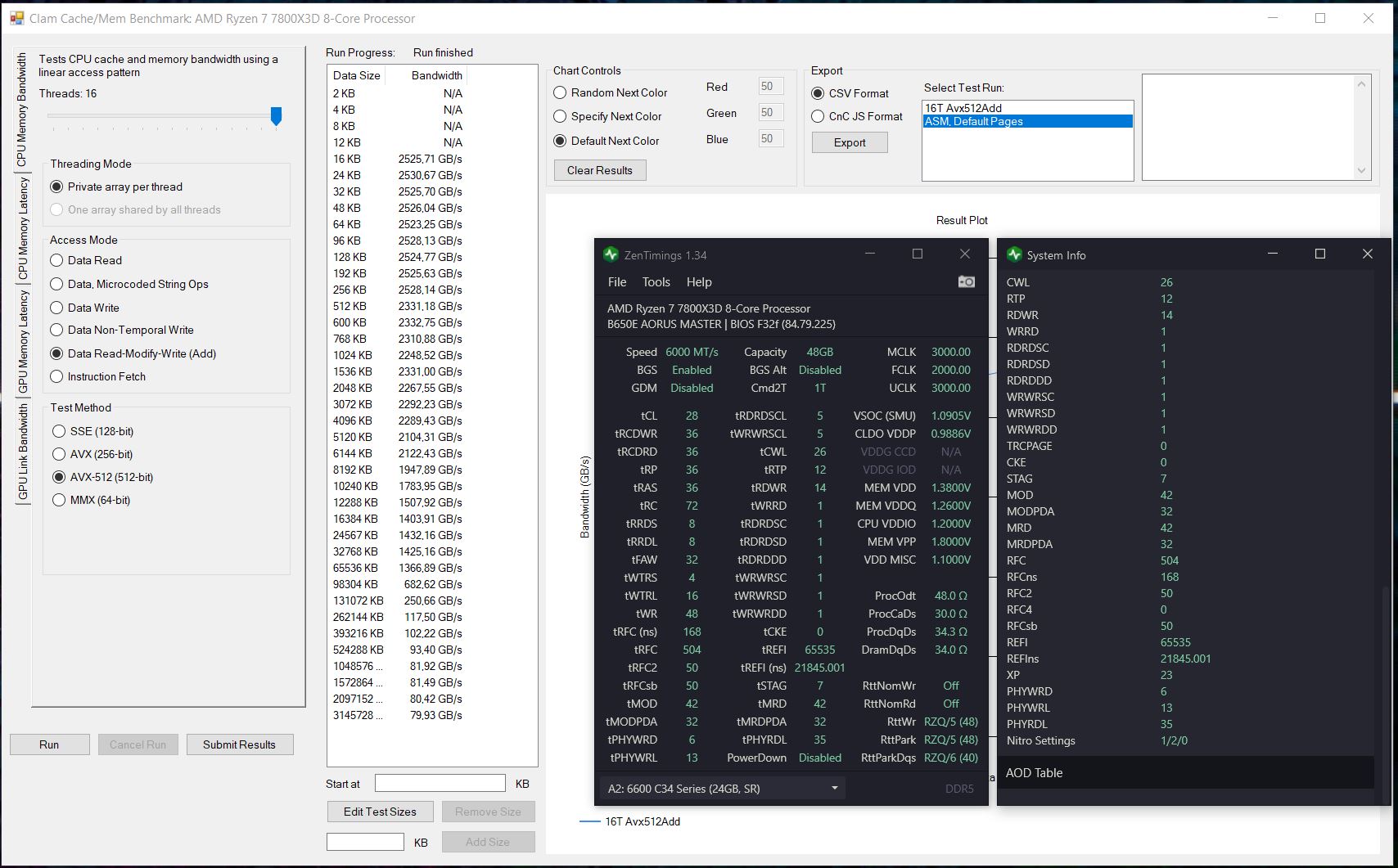

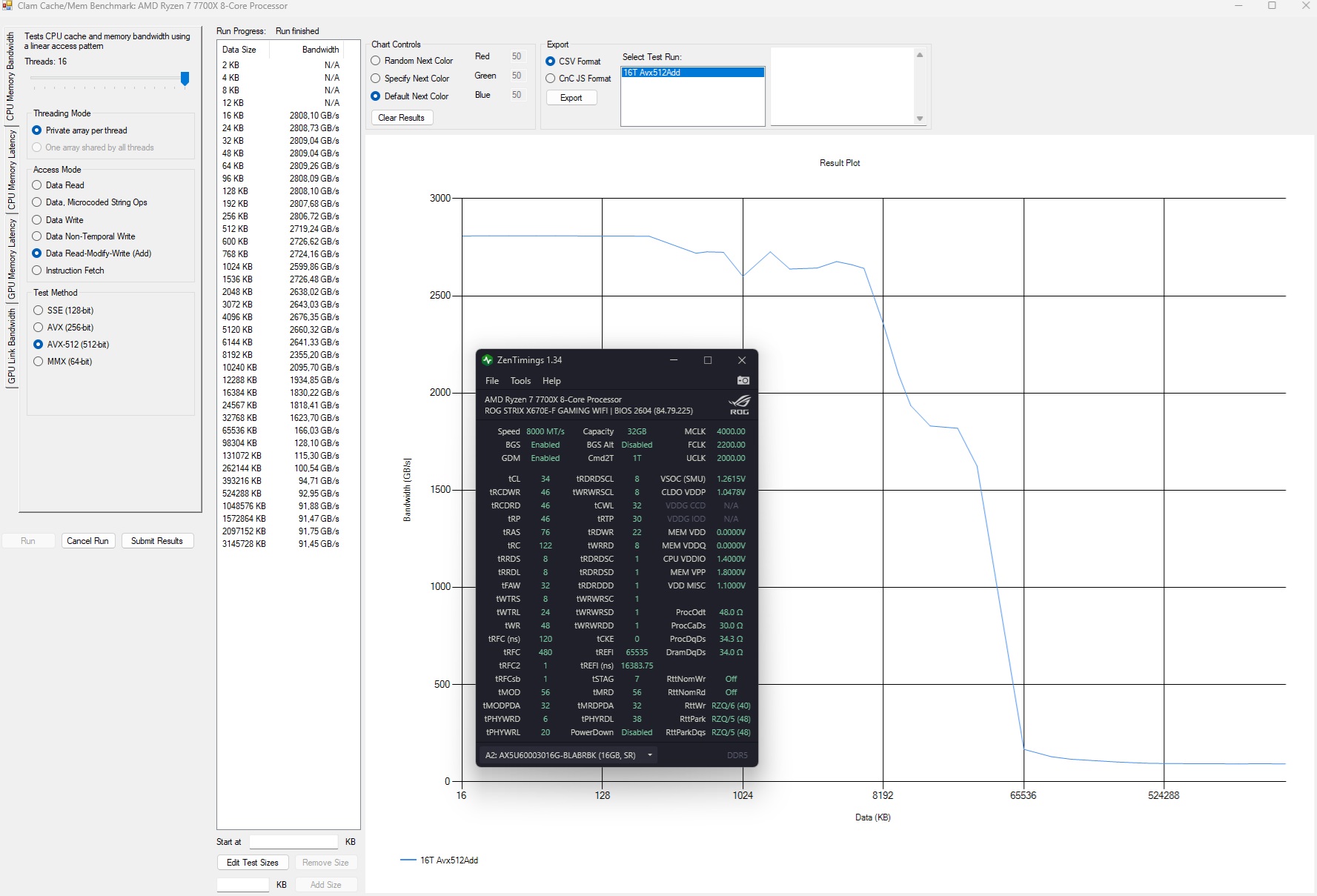

Странно у вас как-то валится пропускная способность в последних шести тестах. У тебя со 110 до 86, у Gorod 220-92, а у меня ровной полкой 94-91. Из-за 3д кэша что ли?

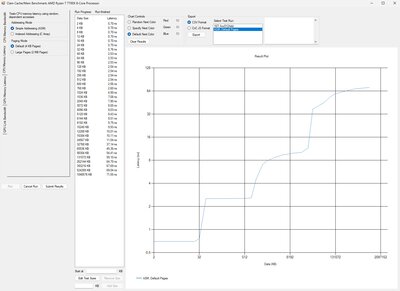

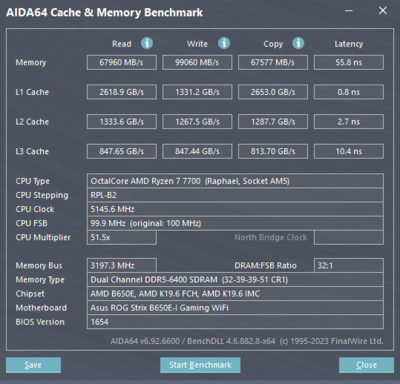

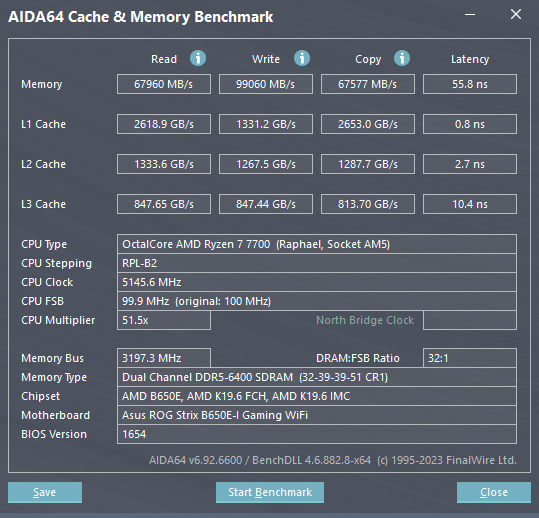

А у вас, с Gorod, как то странно валится латенси на больших блоках У меня в обоих случаях показания блока 262144 точно повторяют показания аиды - 58.8ns и 57ns

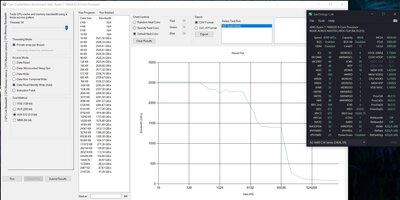

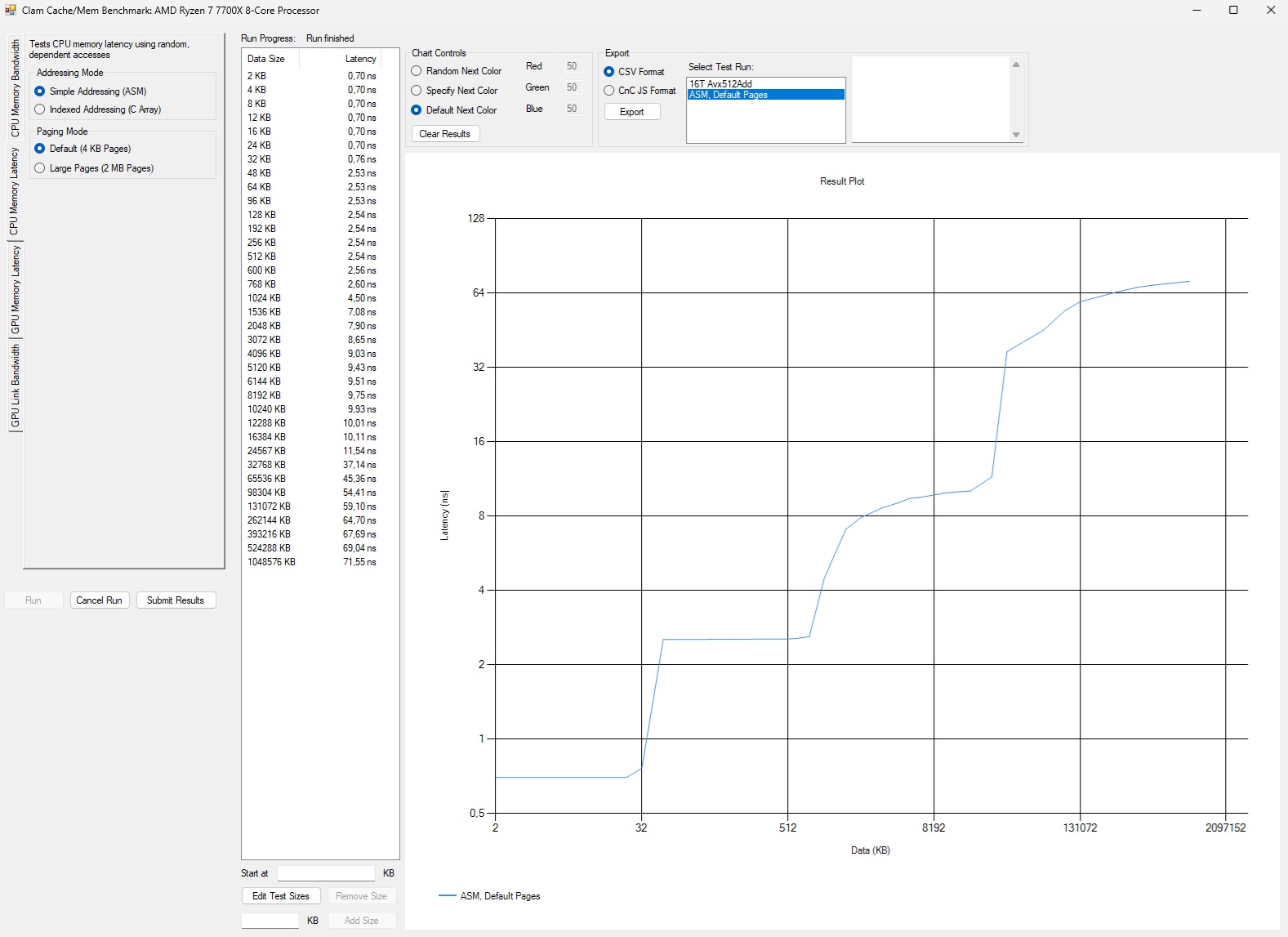

Еще раз прогнал, сделал скрин с графиком, не понятно еще у кого валится, у тебя с 65536 блока падение до <150, а у меня и Gorod спад только после этого блока и он более плавный:

Видимо реально проседания напряжения на VDD, VPP и 1.8В были из за шага, опустил VDD до 1.425 c 1.43 и больше нет прыжков на канале А

Благодарю, так и запишем!

steklorez1978

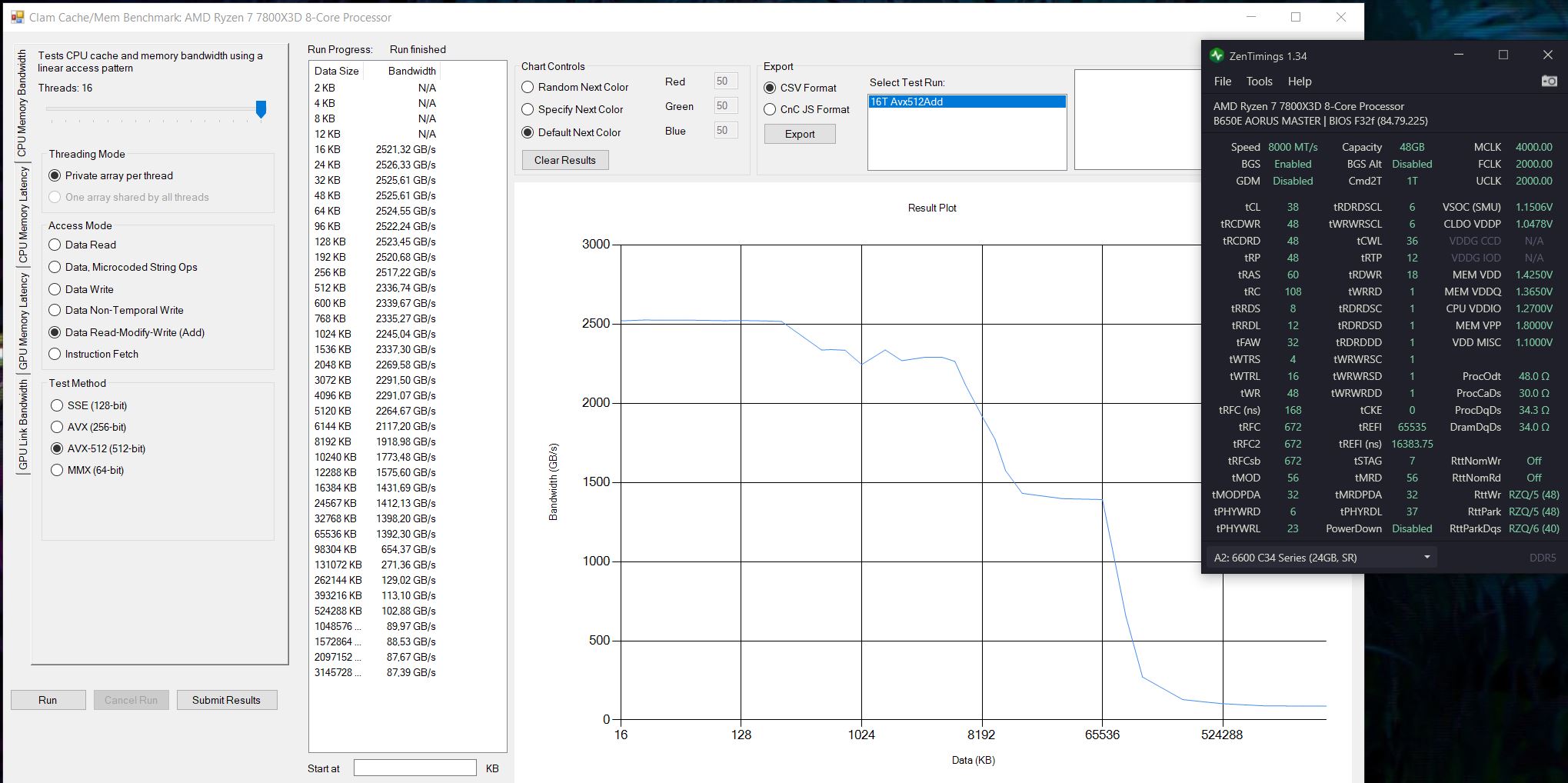

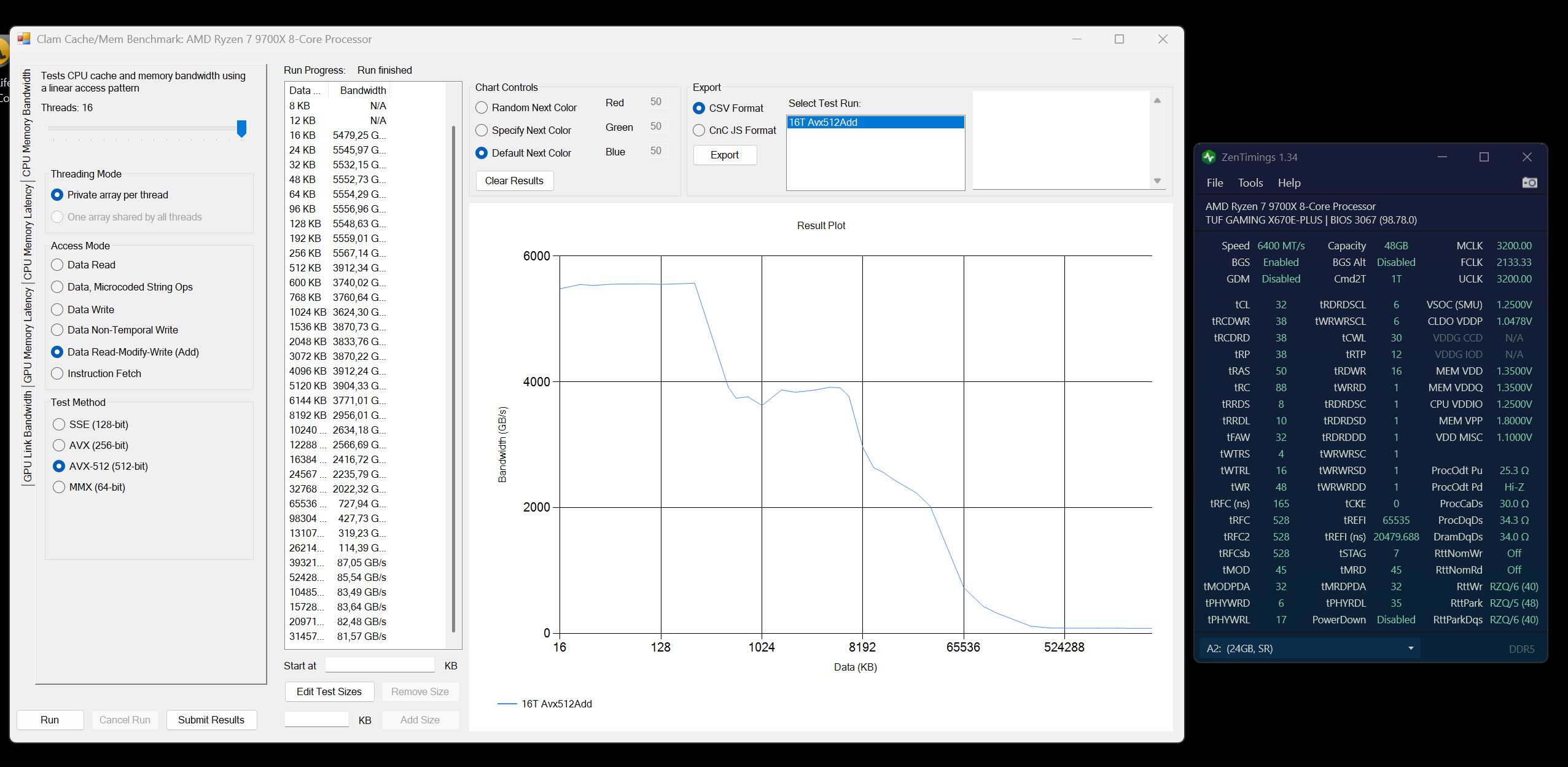

Нормально так 9000 на мелком блоке в два раза быстрее чем 7000 серия Ну и как у RW падение с 65536 блока, правда плавное как у меня и у Gorod Может как раз тут 3d кеш/его отсутствие выпячивается Интересно что там у двухчиплетников.

steklorez1978 VDDQ от 1.25 до 1.28 не работает?

Optifat я так понимаю, если vddq 1.25, то vddio должно быть 1.15, то не работает
VenJkE спасибо за ответ

Нет не должно, можно хоть vddio=vddq. Они должны не расходиться дальше 100-150мв.

vddio<=mem vddq
vddio>=soc

поменял на 1.25 запустилась, попробую потестить, не катит при запуске тм5 сразу уходит в синьку и на перезагруз

1.29 попробуй
