- Флирт

1.4 - вряд-ли, памятью буду заниматься завтра
только зашёл, поставил ещё один прогон, заскринил и вот сюда выложил.
а завтра уже вольтажи буду корректировать.
что скажешь про вддп и вддг и сок? оставлять? или искать что-нибудь получше.

vddp ниже не даст
vddg ниже не нужно
сок попробовать можно
но надо искать есть ли недовольтаж - собственно сравнивать результаты в сайнбенч, блендер, фотоворкс
если со снижением сок они падают, то возвращаться на 1.1в

Добавлено спустя 11 минут 2 секунды:

Можно сделать быстрее

хотел бы узнать, не стартует с отключеным gdm это память не тянет, или мать? просто завтра беру BL2K8G32C16U4B и хотел бы сразу попробовать разгон с сл15, сейчас сжр, и если отключить gdm не стартует, просто несколько писков, попыток старта, и сброс биоса

Да, но я не стал ужимать сильно. Сейчас линкс 30к задачу запустил и невязки с ошибкой, похоже все таки не хватает напруги на сок т.к сейчас добавил до 1.11250 и стал проходить. Вот тебе и многочасовые тесты

Заметил еще такую штуку, что память у меня хуже заводится на 3600Мгц и выше, если выставлен soc 1.10, надо повышать до 1.12 и выше, тогда будет стартовать чаще. Ксати, когда выставляю частоту 3600 и сок стоит в авто, то автоматом ставится напруга 1.2, до частоты 3533 автоматом 1.10.
В общем прошел linx на 70k задаче 6 проходов, больше не стал ждать.

Ну так у тебя прости нагрузка какая
Я даже не знал, что x370 на такое способен фактически, а не в теории.

trrds 4 trrdl 6 tfaw 24 trtp 8

faw = 4 x rrd_s
если уж rrd_s = 4, то tFAW = 16
либо rrd_s = 6, тогда tFAW = 24

Добавлено спустя 2 часа 15 минут 8 секунд:
Как окончательно убедиться в полноценной отстройке памяти на платмформе АМ4?

После того, как вы грамотно отстроили память и привели в соответствие все связанные с ней настройки биос встаёт необходимость в полноценном и всесостороннем тестировании.
Ситуация осложняется тем, что ни один существующий тест не может гарантировать вам абсолютной стабильности и корректности ваших настроек.
Поэтому вы вынуждены использовать пакет разнообразных тестов для максимально разносторонней проверки.
Это единственный способ убедиться в правильности применённых настроек и гарантировать себе стабильную работу системы при любой нагрузке.

1) изолированные тесты оперативной памяти
Наиболее актуальными для DDR4 памяти программами тестирования исключительно памяти являются TestMem V за авторством Serj и RAM Test by Karhu Software
а) тестмем5 распространяется бесплатно. программой предусмотрено создание собственных (кастомных) конфигов, которые определяют ход тестирования.
При выполнении определённого ряда условий при создании такого конфига, фактически программа является ультимативным решением, способным выявить 99.9% ошибок допущенных при настройке конкретного комплекта оперативной памяти в части таймингов.
Чтобы вся заметка не вызывала приступов у некоторых личностей, я не буду указывать какие-то конкретные конфиги.
Замечу лишь, что дефолтный конфиг программы пригоден исключительно как быстрое тестирование в процессе настройки памяти для выявления наиболее критичных ошибок.
Не годится для финального тестирования и не гарантирует стабильность таймингов памяти.
б) рамтест от карху распространяется платно. преимуществ перед тестмем5 не имеет. в лично моей практике не встречалось ситуации, когда после проверки тестмем5 карху выявил бы ошибки. а вот наоборот - да, т.е. память проходила карху с 0 в графе ошибок, но выдавала ошибки в одном из кастомных конфигов тестмем5
Однако данная программа всё равно выявляет значительное количество ошибок и является наиболее распространенной среди западных пользователей.
Если вы желаете опубликовать свои результаты где-то на немецком форуме, например, то вам понадобится проверить стабильность именно рам тест от карху, потому как тестмем5 они там не знают.

в) также допускается использование MemTest Pro by HCI Design. Тест распространяется также платно как и от Карху. Преимуществ перед Карху и ТестМем 5 не имеет.

2) тесты позволяющие увидеть рост производительности от настроек
Не редко возникает ситуация, когда несколько разных значений тайминга могут быть корректны и стабильны, как с точки зрения теории, так и проверки вышеуказанными тестами. Как принять решение какой тайминг применять в конечном итоге?
Есть четыре основных быстрых бенчмарка: аида64 кэш и память, аида64 фотоворкс, бенчмарк 7zip и бенчмарк winrar
Они очень быстро проходятся и полученные результаты можно сравнить для разных таймингов и принять конечное решение.
ВАЖНО: для корректности проверки влияния таймингов на производительность вам стоит предпринять максимум усилий по уменьшению влияния операционной системы на ход тестирования и результаты тестирования. Для этого из автозагрузки должны быть выгружены все программы, отключены фоновые приложения винды, мануально убиты лишние не системные процессы в диспетчеры задач. В идеале вам стоит загрузиться с флешки и провести тестирование в таком режиме. Результаты полученные таким образом будут всегда лучше, чем на винде "в обычном режиме", но вы сможете таким образом максимально точно замерять влияние разных таймингов.

Непосредственно для процессоров Ryzen и настройки памяти на этой платформе наибольший приоритет имеет та настройка, которая обеспечивает наиболее низкий latency.
Не важно каким именно способом или бенчмарком вы будете замерять эту задержку, но среди доступных вам вариантов корректной настройки вам всегда стоит предпочесть ту настройку, которая обеспечивает минимальную задержку обращения к памяти.

3) комплексные тесты
После проверки таймингов памяти у вас остаются иные настройки, которые нельзя протестировать изолированными тестами оперативной памяти. Это напряжение на самой памяти DRAM (недостаточность на 99% выявляется изолированными тестами) и связанное c ним VTT (всегда половина DRAM Voltage), напряжение на SoC, напряжение FCLK (VDDG), VDDP (напряжение транзистора) и некоторые иные, но описанные в первую очередь.
Если ваша система подразумевает типичное домашнее использование, а именно игры, стримы, просмотр видео, прослушивание музыки и прочее, то вы можете позволить себе в тестировании результатов настройки памяти (после предыдущих двух обязательных пунктов) остановится на следующем списке тестов:
- CinebenchR20. Первый в списке, первым и используем. Выявляет нехватку напряжений (в первую очередь Vcore и SoC). Результат теста слабо чувствителен к таймингам ОЗУ.
- Corona Benchmark - тест крайне чувствителен к таймингам ОЗУ, выявляет нехватку SoC через падение результата при недостатке напряжения.
- Blender Benchmark - тест чувствителен к таймингам ОЗУ и нехватке напряжений.
- 3Dmark Timespy и/или Timespy Extreme (параметр CPU Score) - чувствительны к общей производительности связки процессор+память.
Данные тесты не гарантируют вам стабильность, но в сочетании с настройкой памяти, её тестированием изолированными тестами предложат достаточную стабильность для рядовых домашних задач.

мимо нижеописанного проходят все владельцы систем на базе материнских плат чипсетов A320 (все без исключения платы), а также некоторых плат на чипсетах B*50 и X*70 (которые не имеют радиаторов на верхнем плече обвязки подсистемы питания материнский платы)

Линкс и Прайм.
Если ваша система подразумевает любительское ли, профессиональное ли использование тяжелых вычислительных или многопоточных приложений с разнообразными наборами инструкций при важности повторяемости результата, корректности результата работы, сохранения данных, то лично я вам настоятельно рекомендую пользоваться данными программами при тестировании вашей системы.
важно: к этому моменту все предыдущие пункты должны быть выполнены в полном объёме.
ОЧЕНЬ ВАЖНО: игнорирование предупреждения перед данным пунктом, а равно нарушение методики тестирования может привести к термофизическому повреждению компонентов ПК вплоть до полной утраты работоспособности.

Так как у нас ветка не бенчмаркинга, а равно не линкс, не прайм, то мы остановимся исключительно на способе финального тестирования стабильности настроек памяти и связанных с ними настроек биос матерински плат.

1) вам потребуется фиксированный режим частоты ядер. достаточный для нормального функционирования, но при достаточно низком фиксированном напряжении.
т.е. мы сознательно специально серьёзно занижаем частоту ядер и напряжение Vcore с целью увеличить в дальнейшем нагрузку со стороны памяти.
Например, для зен 2 и райзен 3600/3700x (как наиболее массовых камнях) вам стоит остановиться на примерно 3800-3900мгц частоты всех ядер в фиксированном режиме и подобрать достаточное напряжение Vcore, которое обеспечит стабильность ядрам.
для райзен первого и второго поколения вам стоит остановиться на частоте не более чем на 300мгц превышающую базовые частоты вашего процессора и также подобрать минимальное достаточное напряжение.

2) вам потребуется материнская плата с достаточной подсистемой питания, способной не перегреваться и не уходить в защиту
3) вам потребуется достаточная СО процессора и корпус который не мешает СО процессора делать свою работу
4) время и спокойствие. много времени и спокойствие.
5) для мониторинга показателей системы используйте последнюю стабильную версию HWinfo64
6) режим LLC должен быть подобран таким образом, чтобы напряжение Vcore и напряжение SoC в нагрузке просаживались относительно установки в биос, т.е. наблюдался Vdroop. Например, ваша установка Vcore в биос 1.2в, а при прохождении данных тестов по мониторингу напряжение ядер снижается до 1.14в - это норма. Напряжение SoC установлено как 1.1в, а в нагрузке просаживается до 1.081в

Линкс
Вы должны использовать версию линкс специально под процессоры Райзен. Версия для Интел не подойдёт.
Линкс - это всего лишь графический интерфейс, поэтому не имеет значения какую именно версию вы будете использовать. Важно какая версия библиотек лежит в основе.
Данный тест не является ультимативным на Райзен в целом, потому использовать вы его будете как предтест с целью донастройки системы перед праймом.

#77
выделено в HWinfo64:
красным - температура ядер + напряжения ядер и Soc
зелёным - потребление
если на плате присутствует датчик температуры VRM - за ним вы тоже должны следить

выделено в линкс:
жёлтым - количество выделенной памяти для теста в мегабайтах
оранжевым - количество запусков
синим - невязки
фиолетовым - результат вычисления в гфлопс

Как тестировать:
начинайте с выделения 2048мб памяти и 10 запусков. Следите за показателями системы в HWinfo64. Если вы наблюдайте чрезмерный нагрев по любому из параметров системы - остановите тестирование и снизьте частоту ядер на 100мгц. возобновите тестирование с места завершения.
значения в графе "невязки" должны быть абсолютно одинаковыми. расхождения могут быть связаны с нехваткой Vcore или напряжения SoC
корректируйте напряжение и повторяйте тест до тех пор, пока показатели невязок не будут идентичны
значения результатов вычисления в гфлопс должны иметь минимальную разбежку. разбежка результатов более чем на 5гфлопс означает нехватку напряжений.
корректируйте напряжения до выравнивания результатов.
увеличивайте количество памяти на 2-4гб и повторяйте тест, следите за показателями системы и контролируйте невязки+результаты
корректируйте напряжения по мере необходимости.
уже с выделения 5гб может обнаружить себя нехватка напряжения FCLK (VDDG для зен2)
вы должны наращивать количество выделяемой памяти и корректировать напряжения до тех пор, пока тест не будет успешно пройден не менее чем с 60% доступной памяти.
после этого вам следует увеличить количество запусков до 25 и в случае успешного завершения вы можете переходить к тестированию прайм


Prime95
Для Райзен в части настройки памяти и связанных параметров данный тест является финальным и ультимативным.
Проверку памяти следует осуществлять в режиме Кастом, без галки "ин плейс ффт" с выделением не менее 85% доступной вам памяти
#77
выделено:
красным - количество потоков вашего процессора.
зеленым - настройки тестирования. диапазон от и до. Min FFT size — это минимальный размер блока в килобайтах, который будет использоваться. Число, которое вы вводите будет умножено на 1024, поэтому рассчитывайте соответственно. Max FFT size — максимальный размер блока. Prime95 будет перебирать все размеры от минимального к максимальному в процессе своей работы.
жёлтым - объём выделяемой под тест памяти
фиолетовым - время, на протяжении которого Prime95 будет работать с одним и тем же размером FFT перед тем, как перейти к следующему.

Как тестировать:
Выбираем все доступные для вашего процессора потоки. Задаём не менее 85% от общего количества доступной памяти. Не корректируем минимальный размер FFT. По желанию ускорить тестирование изменяем максимальный размер FFT, однако в качестве размера не может быть установлено любое число. Используйте 1024, 2048 или 4096 если желаете немного корректировать ход тестирования (но лучше этого не делать). Установите время не менее 1 минуты и не более трёх минут для каждого размера FFT. Отключите все посторонние программы, в том числе программы мониторинга - вы должны были убедиться в стабильности и безопасности температурного режима на этапе тестирования линкс. Запустите тест и ждите окончания.
Возможные варианты проблем - бсод, отвал ядер (временный), ошибки в тестах.

В случае успешного завершения всех тестов, вы можете быть уверены в том, что ваша настройка системы в части оперативной памяти и связанных настроек обладает достаточной стабильностью для любых задач. По сути у вас остаётся всего два параметра системы, которые вам придётся корректировать:
1) частота ядер. не касается темы памяти, поэтому мы не рассматриваем это здесь. вы можете использовать как фиксированный режим, так и разные способы автобуста. в зависимости от типа нагрузки тот или иной режим управления частотой ядер будет более эффективен.
2) питание ядер. в зависимости от режима управления ядрами

Хочу поднять rrcd до 17. ras, wr нужно изменять? до 34, 14. rc соответственно до 50.
Как понимаю rrcd увеличив, можно немного снизить напряж драмм. Чет у меня ошибки начинают появляться, даже если -10млв снижу, если просто rrcd до 17 поднимаю. Те эфекта от его поднятия нет
----
lusmus
или кто еще знает\подскажет чего

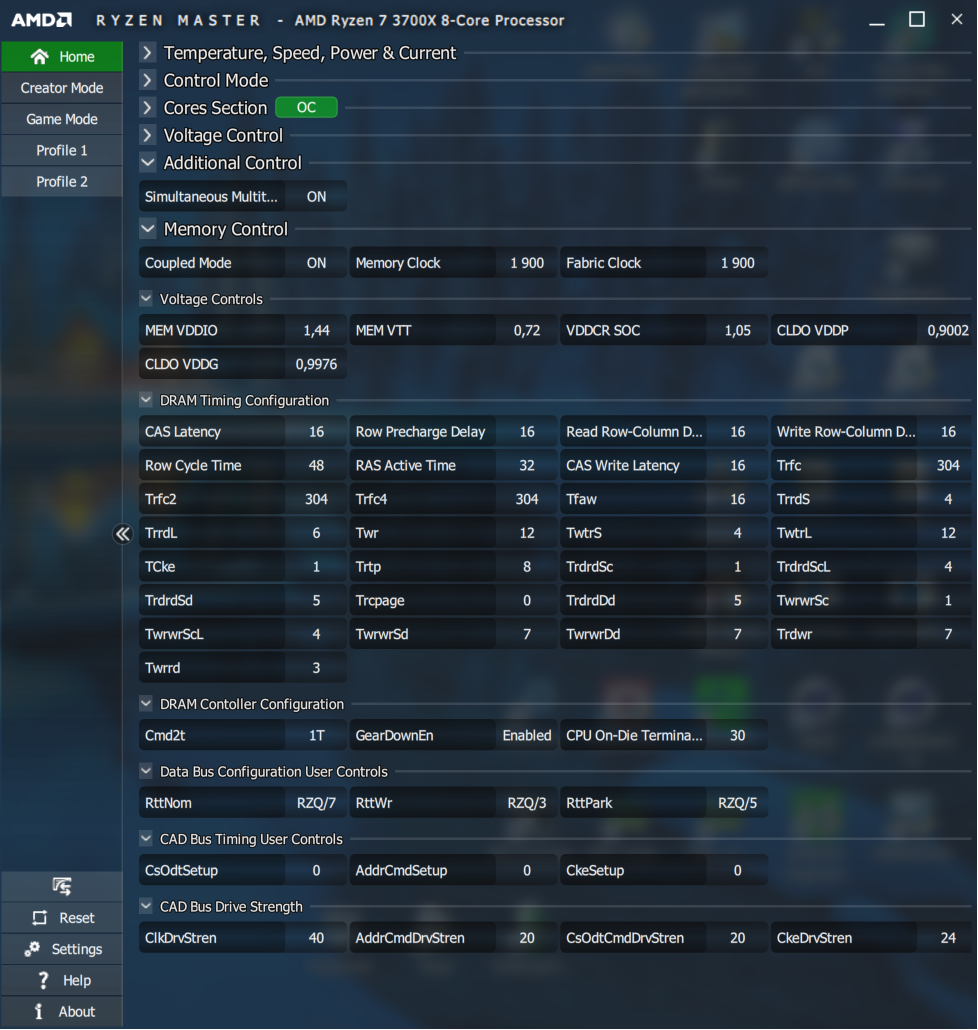

Калькулятор советует терминаторы 7\off\5. для 4х8ГБ. У меня виснит после перезагрузки до логотипа платы, в биос даже не попасть.
офф\офф\5 работает, но хуже. Вот как на скрине самое то, как и кадбасы. Это потому что киты у меня разные? Или есть еще кто с 4х8ГБ и такой же проблемой?

Предаторы у меня pcb a2, у gskill по тайфуну а1, ну будем считать а0. Калькулятор предлагает для а2 сл 14 для а0 сл16, точно это правильно? Не на оборот должно быть? Или у меня какое то исключение? предаторы мои да, хоть не совсем дубовые(ОЕМ), но почти.
---
Вот lusmus v3 config , но увеличено время\продолжительность тестов в 3раза, не кол-во циклов. Кол-во большое циклов не находило ошибку из за которой раз в неделю вылетало из игр. Дест длится час, что меньше анта777. Может получше будет такие вредные ошибки находить. Может каму поможет https://drive.google.com/open?id=1Bf_Ta ... TUm_Zqbge9

Он походу только на самсунгах маштабируется от напряжения

У меня самсунги бдаи. На 3600 или 3733мгц пробовал, был эфект. 10 или даже 20млв удавалось снизить именно от поднятия rrcd. А на 3800 эфекта не вижу. хотя тест идет rrcd 17 -10млв, 7мин прошло, ошибок нет, было хуже, возможно рано паникую
нет... полезли ошибки

Вот этого явно не хватает в шапке форума.
Просьба к модерадору, разместить данный пост в шапке под спойлером в разделе "Полезный софт..."
xyligano Большое человеческое спасибо!

Благодарю)

У меня терминация 7/off/5. Насколько помню эту тему для Ryzen 3000 терминация подбирается индивидуально.
Обычно снижают tRCDRD, что увеличивает рабочий диапазон для других таймингов. Например на моей старой OEM B-Die память не работала на 3200 Мгц с таймингами 16-16-16-16-36-54. После "разжатия" tRCDRD до 18 все заработало (16-18-16-16-36-54). Аналогично было на 3466Мгц: 16(18)-18-18-18-36-54 (56) не работали, память завелась на 16-20-18-18-38-58. Подбирать тайминги в зависимости от слота так себе затея, хотя видел где - то совет ставить в первые слоты самые худшие модули.

И у меня была такая на р5 2600.

Речь была о том, что кальк для зен2 советует.
А так да, до статьи от lusmus кадбасы искал, после выхода калька 172 rtt. Тк только заметил, что rtt park менять можно. Индивидуально все, аж задолбался

имхо, на самсунгах весь упор в напряж. Каму то больше нужно, кому то меньше(качество чипов) Масштабируются все тайминги, цана вопроса сколько млв нужно.
Вопрос сам был, при увеличении rrcd на шаг\два, еще какие нибудь тайминги трогать нужно? Все остальное, я просто описал поведение своей системы.
-----
tRAS>= tCL+tRCDRD
tRAS>= tRCDWR+tWR Эти формулы, они применяются вместе? Те увеличил я 16-16-16-16-32 до 16-17-16-16-... ras, wr так же нужно поднимать? или wr можно не трогать, по верхней формуле поднять ras? те вторую формулу можно проигнорить?

tRAS, tRC крутить, ну и tRFC в зависимости от tRC. Пример: я выставил 3466 Мгц 16-20(tRCDRD)-18-18-56. tRC 56х8= tRFC 448 - не пошло. Ставлю tRC 58.

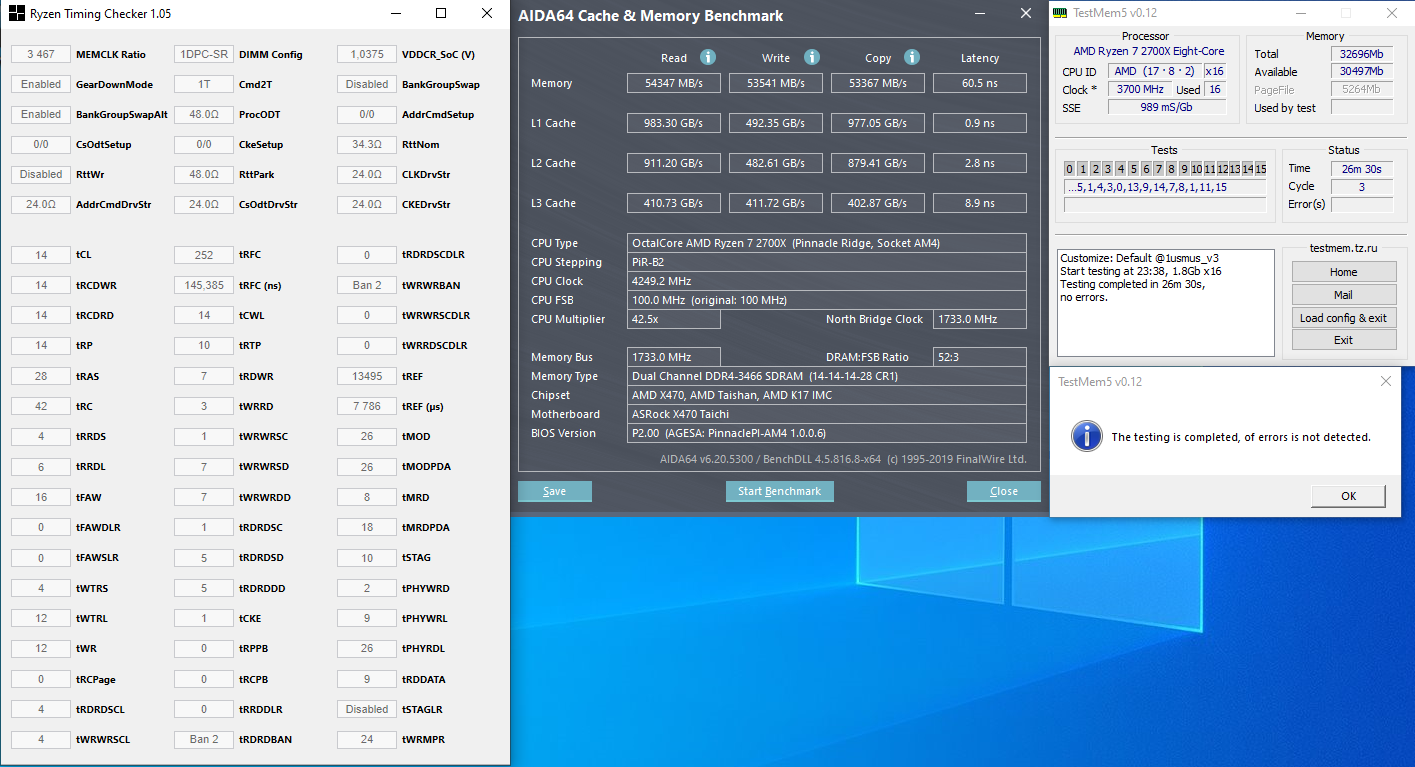

58х8=tRFC 464, пошло. Тестирую TM5 коротким циклом, потом TM5 V3 @1usmus длинным циклом несколько раз в разные дни, все стабильно, разгон окончен, играю. Вольтаж был 1.4 В, SoC 1.025 В.
Топ B-Die по другому гнал, там множитель tRC можно 7 или даже 6 ставить, ну и тайминги значительно лучше.

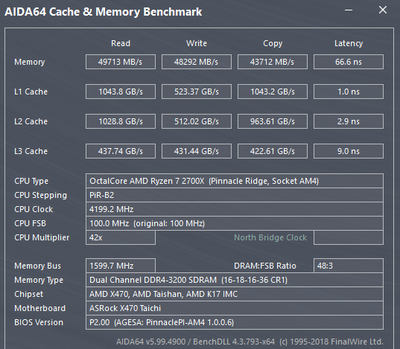

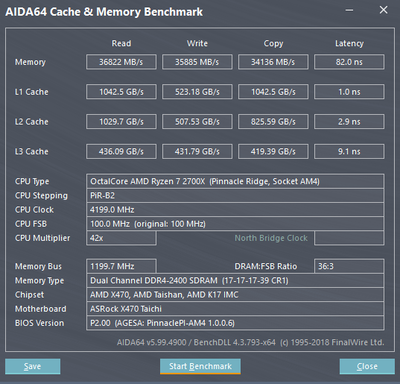

Вот остались скрины результатов старой памяти до и после разгона.

Ну, не совсем. Независимо от чипов tRCD/tRP очень слабо реагируют на напряжение, и найденные тайминги для частоты 3200, переведенные в нс, будут характерны и для 4000, и для 4200. А вот tCL наоборот очень восприимчив к напряжению, благодаря чему на E-die мы имеем разницу между RCD и CL от +2 до +4 на разных частотах.
Остальные тайминги часто танцуют от tCL, потому можно говорить о некоторой зависимости, но всеравно будет порог, пережатие которого только ухудшит результаты.

я подбираю rfc под 160нс. Тк память это может. 48 rc у меня. 48*8 дохрена, на 7, так же много. на 6, для 3600\3733 норм, для 3800 мало(напряж уже сильнее нужно поднимать) Именно 160нс, допустим для 3733мгц = 298.7, не стабильно, зато стабильно с 288. Напряж и все тайминги те же. 306 так же не стабильно, 336 и 304 стабильно. rfc(такты) должно быть кратно 8 и подбираться под время в нс, которые тянет память. - мое ИМХО Следую этому последние дня 3, все работает хорошо. И это, у меня по крайней мере, для всех частот. Поднимаю частоту, поднимаю rfc до 160нс но делаю его такты кратно 8.
Короч, как я понял, известны вершки про ддр, формулы какие то разные у всех, с ума сойти.

У меня на двух комплектах B-Die не работала ни одна формула с калькулятора. XMP профиль тоже не запускался. Все индивидуально получилось. Отборную B - Die гнал с жалких 1866 Мгц (14 Гб/с чтение было ). Потом, когда Юра уже выложил готовые пресеты в статье на overclockers.ua, многие настройки совпали, но это было задним числом уже.

AndreyHiTech куратор удалил этот пост, который выложили, но там явно было описано, что tRFC не ровняется tRAS×8, но кратно 8. Также были указаны формулы по расчету tRFC в зависимости от частоты и нс. Эти формулы так же есть в гайде по разгону от i2Hard который есть в шапке темы. Выбирай значение в нс, и согласно частоты рассчитывай значение тайминга.
