Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS


Напряжения на процессоре при разгоне памяти






МЕГАпост про RTL и настройку






Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов









Программы для тестирования памяти

AndreyHiTech
Слоты в порядке благоприятности( от наиболее хорошего, в который надо худшую планку к наиболее плохому для лучшей планки):
A2, B2, A1, B1. Проверено мной на двух платах с daisy chain.
Разгон все равно ограничится худшей планкой, но в хорошем слоте будет шанс, что она поедет чуть повыше.

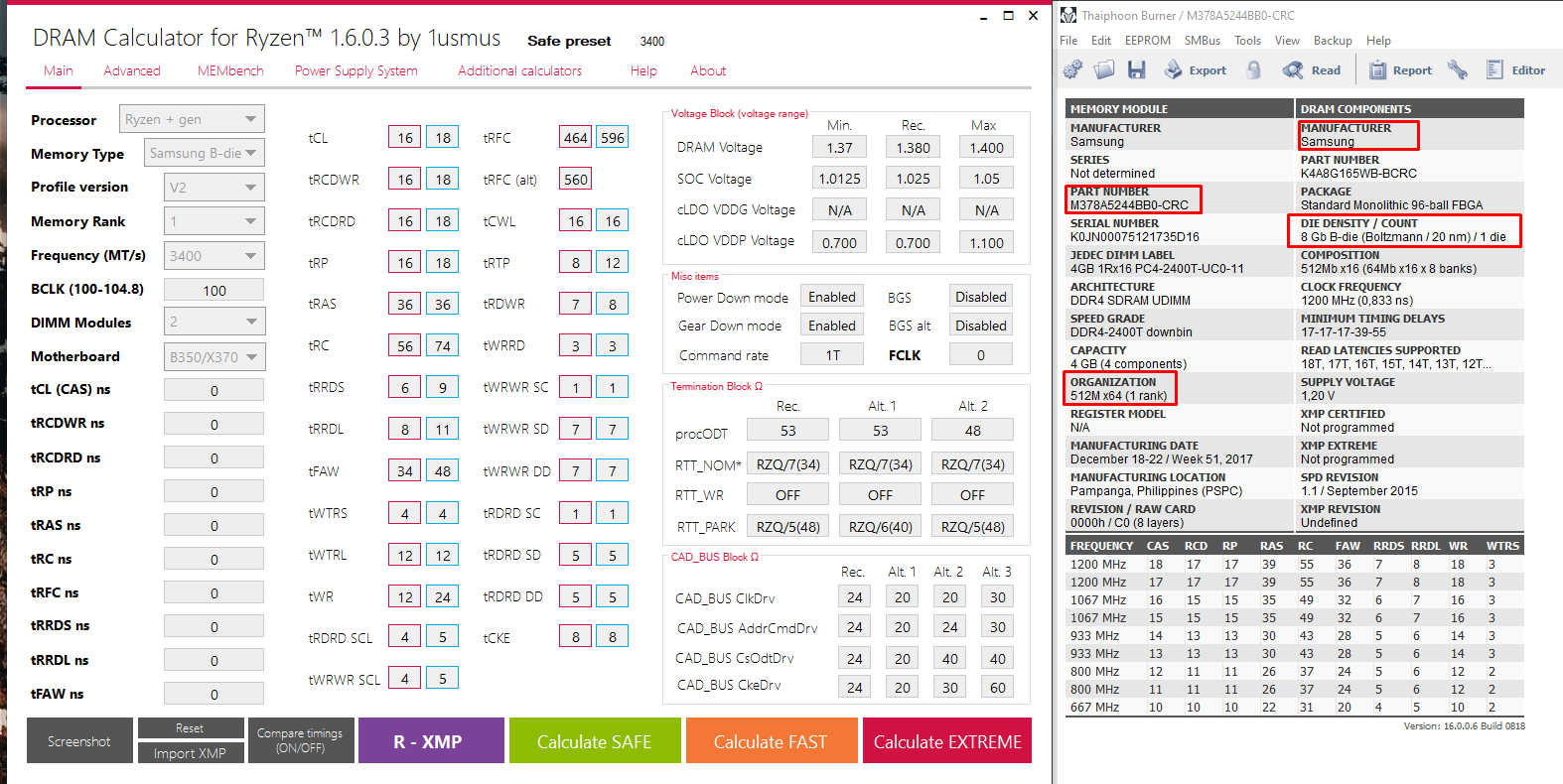

Небольшой вопрос по разгону оперативки. У меня память и близко не берет тайминги, подсчитанные Dram Calculator for Ryzen. Делаю на мой взгляд по инструкции. Не то что бы меня это сильно волновало. Свои 3400 она взяла, пусть и на больших таймингах, но меня это устраивает, но вдруг если сталкивался кто скажешь, что я делаю неправильно Здесь тайминги в синей рамке - мои текущие. В красной - подсчитанные калькулятором в SAFE режиме.
проц 2600 рейзен
мать--b350m bazooka

Потому что у тебя самс оем

miwa
потому что в калькуляторе нужно выбирать оем, а не б-дай, тогда глядишь и на 60procODT память поедет лучше

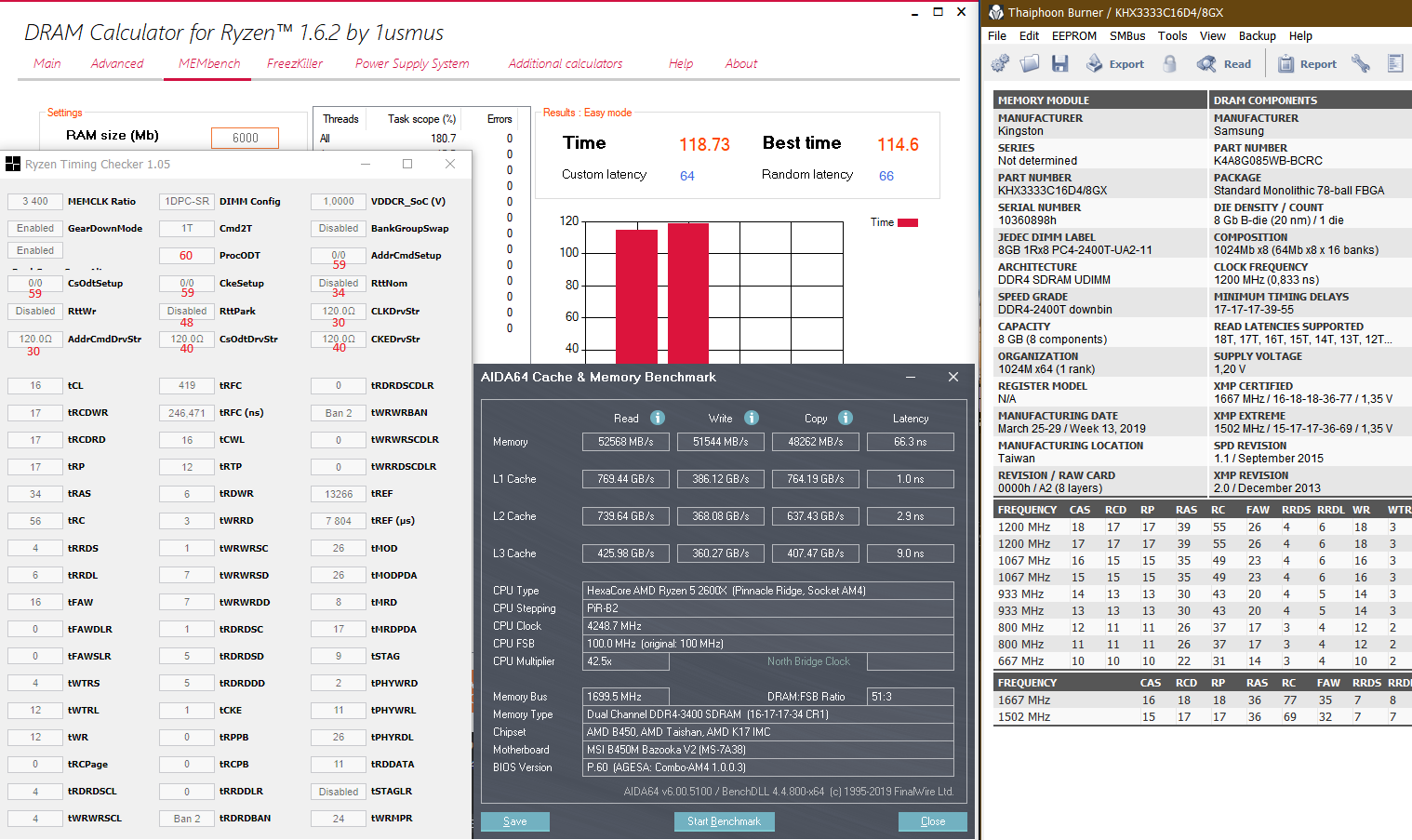

Кстати


G3930, кэш 2.6, одна планка дешманского Кингстона на 4Гб.
Смотрим на задержку, смотрим на АМД, улыбаемся и

Добавлено спустя 5 минут 16 секунд:
Более того, выяснил забавную деталь: была у человека память хайпер икс предэйтор 3600с17, сыпала ошибками, отдал по гарантии, ему вернули со скринами линкса без невязок и мемтеста на 20 минут прогона. Так вот: в линксе было 20 Гфлопс, и я тогда не обратил внимания, но(!) у этого селерона тоже 20 Гфлопс и (барабанная дробь!) он не умеет в память выше 2133. Становится очевидным нализон от гарантийного сервиса, но доказать нельзя, потому что на скринах камень не указан.

Добрый вечер! Имею такие 2х8 плашки оперативной памяти Kingston HyperX KHX2133C14D4/8. Разгонять не умею. Подскажите до какую частоту реально взять, хотябы примерно, мать Asus Z170 PRO GAMING вроде поддерживает до 3400. Извинясь за глупые вопросы, я чайник! Спасибо!

примерно эта хрень на микронах у меня на x99 едет 3200мгц
скрин бы тайфуна

Ну что, похоже всё таки нащупал предел своих HX433C16PB3K2/16. Всего +67мгц относительно ХМР. Срамота какая то. Зато уже почти два месяца без сбоев.


3466 ни в какую не хочет брать, даже с конскими таймингами, редкие ошибки. Может напряжение надо больше 1.4в, но я очкую выше поднимать, да и потом, 3400 при 1.37 и чутка ужатых таймингах(16-17-17-34 вместо 16-18-18-36) уже стабильно работает. Так что теоретически, для 3466 1.4в за глаза должно было бы хватать. А может proctodt уже не вписывается. Выше 3200 уже proctodt 60 требуется для стабильной работы. При proctodt 68 и 3466 уже не стартует.

Не зря где то читал, что кингстоны деревянные в плане разгона.

ага щаз ,для работы с амд это минимальное напряжение на котором память более менее стабильна

Добавлено спустя 2 минуты 36 секунд:

53 попробуй и кадбас 20-20-20-20 или 24-24-24-24

Просто родной ХМР 3333 1.35 - 3400 1.37 два шага за 66 мгц. Но хз что там, мб "масштабирование" другое идёт(или как эта фигня называется).


53 пробовал, даже на родной частоте 3333 нестабильно работает, очень редко ошибки сыпет.

Разве кадбас влияет на стабильность? Я пробовал 24-24-24-24 и 24-30-24-24. Ничего не меняет. А 30-30-40-40 мне кажется, чутка увеличивает скорость копирования.

Уже все перепробовал. Осталось только напряжение поднять чуть повыше. Но там уже 1.425 будет, материнка сама почему то повышает напряжение в нагрузке.

эти два тайминга такие же поставь а хочешь ставь все тайминги это для e-die самсунга
#77

На конец нашел хорошие плашки и пришел к пятнашкам!

MASTER. а теперь прогоните то же, но с конфигом экстрим. Показатели псп и задержка поражают воображение (на самом деле нет). Скрин асрок тс для правок дайте.

У меня 3600 сл15 стабильны при 1.350 вольтах. А у вас ?

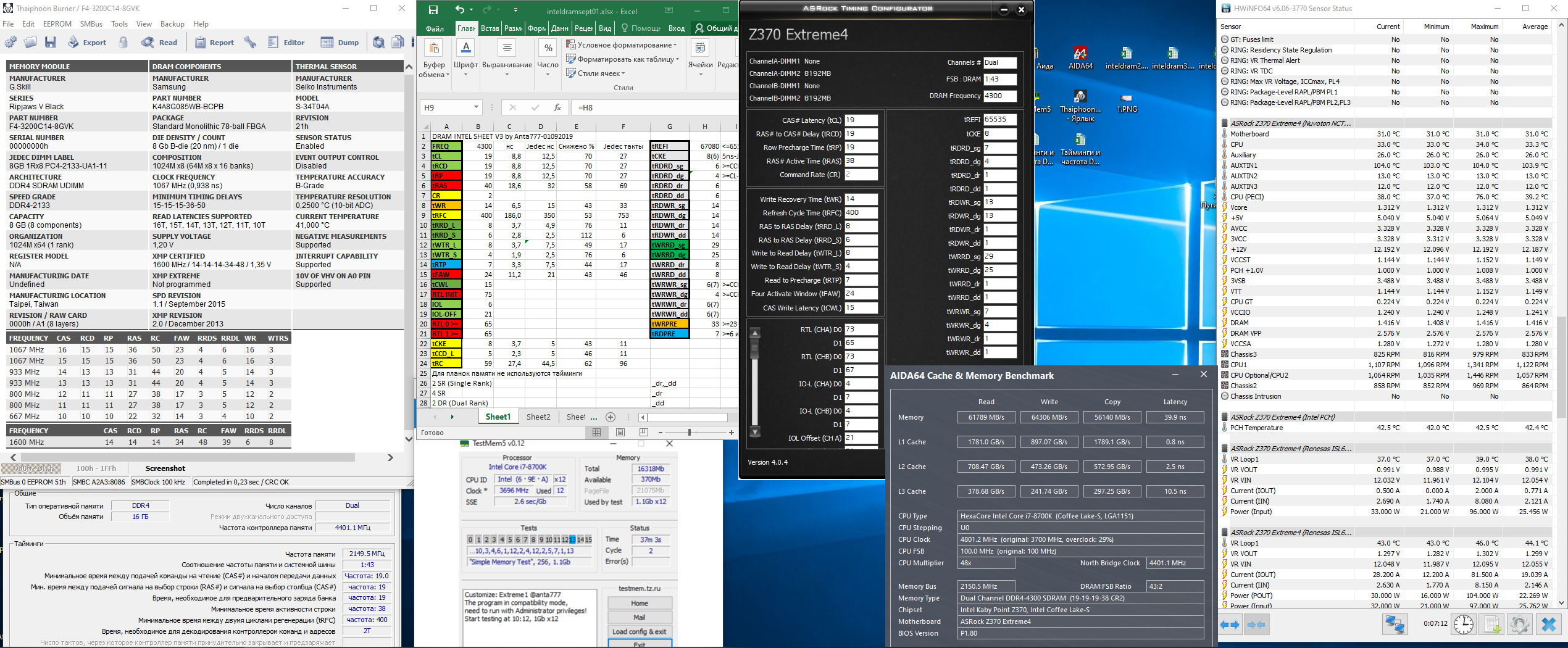

Друзья! Буду рад совету. Что нужно поправить/ улучшить?
Из того,что уже опробовано:
- tRRD_L = 6 стартует только при условии, если tRRD_S =4 или 6. Есть подозрение, что по факту система применяет иные значения tRRD_L и tRRD_S. При таких значениях неверно тренируется блок RTL/IOL. Если устанавливает корректно RTL/IOL, то в мемтест ошибки. Игры фризят.
- tRRD_L = 4 - система не стартует (даже при tRRD_S =4).
- tWTR_L/ tWTR_S - уже установлены минимально возможные значения, с которыми система стартует (см.скрин). Значения данных таймингов устанавливаю через tWRRD_sg/tWRRD_sg.
- tRTP/tWR - уже установлены минимально возможные значения, с которыми система стартует (см.скрин). В принципе, система работает и со значениями tRTP-8/tWR-16.
- tRFC - очень стремный тайминг. Не понятно на что влияет. Ниже 400 система не стартует. Более того, ставить любые рандомные значения система на частотах 4200 и более не дает. Заметил что хорошо принимает значения кратные 8. Такие как 400, 496, 560. С не кратными значениями (между теми, что указал ранее) система может даже не стартовать. При увеличении напряжения и снижении частоты (4100/4000), дает установить tRFC практически любое значение от 320.
- tFAW - при данном значении система наиболее стабильна (см.скрин). При таком значении tFAW, блок RTL/IOL всегда тренируется правильно, а также дает снизить tRFC до 400. Значение tFAW = 16 дает поставить при tRRD_S =4 и tRRD_L = 6, но какие значения (tFAW/tRRD_S/tRRD_L) применяются системой по факту трудно сказать, т.к. при таких значениях трудно натренить блок RTL/IOL. Если удалось натренить, то в мемтест ошибки.
- tCWL - установлено 15, т.к. с четными значениями система оч. плохо работает/не работает. Со значением 16 может даже не стартовать. Если tCWL оставлять авто, система автоматически устанавливает значения 13,15,17, в зависимости от частоты работы памяти.
- tCKE - значение 8 система ставит в режиме авто. Можно поставить 7, но система не всегда стартует с таким значением + трудно натренить блок RTL/IOL.
- tRDRD_sg/tWRWR_sg установлены значения 7. Со значениями 6 система не стартует.
- tRDRD_dg/tWRWR_dg установлены значения 4. Значения меньше не пробовал. Есть подозрение, что система не запустится.
- tRDWR_sg/ tRDWR_dg установлены значения 13. Система неплохо работает со значениями 12. Со значением 11 система не стартует.
- tWRRD_sg/tWRRD_sg = 29/25 - минимальные значения, при которых есть старт системы.

Вопросы:
- сейчас блок RTL/IOL натренил значения RTL = 65/67 а IOL = 7/7. Это правильная тренировка памяти?
- RTL менее 65/67 и IOL менее 7 могут появиться только при значениях tCL =17 и tRRD_S / tRRD_L = 4?
- Есть ли буст от снижения RTL/IOL. RTL менее 65 и IOL менее 7?
- при текущих таймингах (см скрин), система тренирует RTL = 65/67 а IOL = 7/7 (в биос включена тренировка и отключен быстрый старт). После последующих перезагрузок, система проходит POST практически молниеносно (т.е. как я понимаю без тренировки памяти, принимая ранее натрененные значения). Но если зайти в биос и руками выставить уже натрененные RTL, IOL, IOL-OFF, RFR delay (при этом: RTL INIT-авто, IOL INIT-авто, быстрая загрузка включена, тренировка памяти отключена), то при перезагрузке система долго стартует (кулер на процессоре начинает волнообразно завывать в течении нескольких секунд - такое происходит, когда система тренит память), далее система в 95% случаях загружается.
Заметил,что значения чтение/запись/копирование/задержка в АИДЕ могут быть хуже в случае установки руками RTL, IOL, IOL-OFF, RFR delay.
Вопрос в том, на сколько это нормально, когда система в обход установленных в биос запретов на тренировку памяти ... все равно ее тренит и применяет какие-то иные значения не отражая реальные значения в ASRock Timing Configurator.??? Как это побороть?
- что еще можно подкрутить (см скрин таймингов), т.к. после продолжительного геиминга (6 и более часов) и последующего запуска мемтеста (профиль экстрим от АНТА) могут появляться ошибки. Если загрузиться на холодную, мемтест (профиль экстрим от АНТА) после 1 часа ошибок нет.
- имеет ли смысл настраивать память на 4300 или спуститься на 4000/4100/4200 пытаясь настроить работу с tCL =17; tRRD_L/tRRD_S =4; tFAW = 16; tRFC менее 400??? Основное использование ПК - игры.
Заранее спасибо за ответы.

Подскажите, можно ли еще подтюнить?

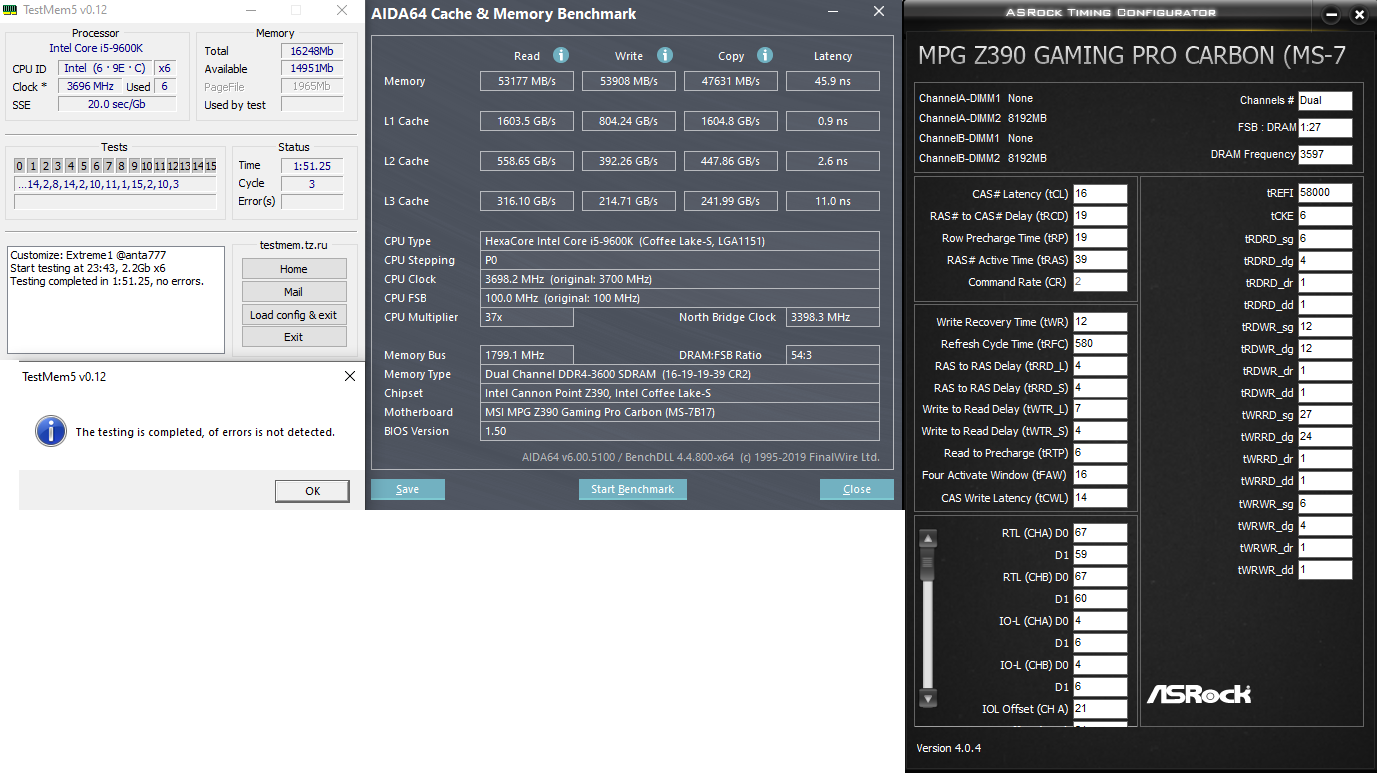

Все же 3700 не покорилась, минимум 1 еррор под конец теста, снизил до 3600 и все прошло ровно, до 1.36в без ошибок и с первого раза.
Только не понял, почему когда разогнал камень до 5000 мгц, мт5 показывает стоковые 3700 мгц в программе, все тесты на пресете экстрим?

При tCL=19 реально tRDRD_dg=6.
tRDRD_dg+13>=tCL.
Поэтому и такое поведение системы.
Спускайтесь до той частоты, где возможно выставить tCL=17 (максимально возможное значение, при котором еще можно выставить tRDRD_dg=4).
tRASmin=tCL+tRCD+2(4)
иногда лучше всего tRAS=tCL+tRCD+6

Добавлено спустя 2 минуты 19 секунд:
Overdnoker

tRAS=37
WTRL=6
WRRDsg=28

для начала подкинь 5000мгц на проц и 4700 на кэш, чтобы понимать реальный минимальный латенси на этой частоте озу
по таймингам все ок
можно ручками поправить RTL до более низких значений
сделать это так:
1) весь блок RTL IOL в авто. fastboot disabled
2) опускать RTL init до минимального с которым грузится система
3) например ты найдешь rtl init равный 63
4) после этого начинаем снижать IOL offset c 21 ниже. например крайнее значение с которым ты сможешь загрузиться станет равным 15
IOL взлетят с 6 до 12
но RTL должен уменьшиться примерно до 56 и 58 по каналам
5) ставишь fastboot enabled и весь раздел забиваешь руками - у тебя там будет 63 56 63 58 4 12 4 12 15 15 например
перезагружаешься
6) 12 меняешь на 6 оба, 15 меняешь на 21 оба
в итоге ты придёшь к более низкому RTL и ещё улучшишь показатель латенси

но сначала дай 5000/4700 на ядра кэш, чтобы понять какой у тебя сейчас латенси на самом деле

Добавлено спустя 37 секунд:

режим электропитания винды - высокая производительность

Всем привет. Хотел бы узнать о таймингах. Имеется две плашки по 8гб - Apacer [EL.08G2T.GFH]. Разогнал до 3ггц. Тайминги - 18-21-21-48 cr1. Задержка 82n.
Кто нибудь разгонял эту память? Или есть какие то советы?

нет конечно
зачем ты ее купил не понятно

начни с тайфуна что ли и скрина аиды
