  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  AndreyHiTech

Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
xyligano
Благодарю за все подсказки.!!!
Поехала моя память gdm off сл 15, хоть и 3600мгц, но до этого вообще ни как не мог, а тут 3 теста подряд - ок. Полезли ошибки, когда wr14\rtp7 сделал. Теперь все перекрутил\перепробовал в системнике. Можно и игры проходить начинать :D Не прошло и ...почти год, как проц сменил. Успехов!
  Agaf0n

Junior
Статус: Не в сети
Регистрация: 23.10.2019
Фото: 2
xyligano писал(а):
я писал в заметке тут как проверить влияние таймингов

xyligano, к тебя очень годные разьяснения по таймингам, может закинешь все заметки в блог?
От нас, новичков, будет огромный респект, а то сейчас инфу про тайминги из разных мест собирать приходится :beer: .
А так будет годный гайд, где все в одном месте.

_________________
Ryzen 5 5600X*MSI B450-A PRO MAX*2х16 Crucial Ballistix*GeForce RTX 3060

  Litoy.88

Member
Статус: Не в сети
Регистрация: 18.04.2010
Откуда: Красноярск
Поправьте в в шапке: указано "DRAM Calculator for Ryzen v1.7.2" а ссылка на версию 1.7.3

_________________
Ryzen 5 3600[4.2hHz]|IH-THOR|MSI B450A-PRO MAX|Crucial Ballistix 3800|GTX1080 EVGA|TT Toughpower XT 775W|ASUS TA-U1

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Agaf0n писал(а):
может закинешь все заметки в блог?

есть некоторые параметры, которые пока "на ощущениях" или на голой теории путём сопоставления
мы работаем над этим
когда будем уверены в каждом пункте - будет статья и показательные моменты на трёх чипах - самсунг, микрон и hynix
возможно даже сразу с видео, если Саша родит покупку карты захвата автономной

_________________
https://telegram.me/xyligano

  v1p3r

Member
Статус: Не в сети
Регистрация: 24.01.2018
xyligano писал(а):
ужатие ниже tCL я вообще не понимаю
да, как ты пишешь 14 будет быстрее 16. но какой ценой? и какой там реально параметр?
ты можешь CL=16, RP=16 и RCDRD=19 вывести на 1.38-1.4в и отсюда просчитать все тайминги
так что я бы сделал 16-16-19-16-35-55

Ну, тесты проходило без ошибок и 16-14-19-14 работает уже больше полугода. Какие могут быть ещё проблемы и подводные камни? И в чём смысл ставить всё 16, если они медленнее в тестах и играх, что это может дать?

Больное покручу в сторону фикса, спасибо.

_________________
AMD Ryzen 3900x / GIGABYTE X570 AORUS PRO / Ballistix@3800cl16 16GB x 2 / EK-KIT P360 / GIGABYTE GeForce RTX 2080 Super / Sound BlasterX AE-5

  Phenomenum

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
У меня ещё такой вопрос:
Где реальный SoC Voltage?
#77

Зависимость зависов от NB/SoC тестирую последнюю неделю и не могу быть уверен на 100%, но статистически все показывает именно на это. Все случаи зависания происходили при NB/SoC 1.1 или 1.05. При автоматическом значении 1.152 пока не было ни одного. Сижу на нем 4-й день, жду зависов.

_________________
R9 7900X+Thermalright FS 140 / ASUS Rog Strix X670E-A / G.Skill Trident 6200 CL30 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower PF1 1050W / Fractal Meshify 2

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
v1p3r писал(а):
И в чём смысл ставить всё 16, если они медленнее в тестах и играх, что это может дать?

не, вопросов ноль
в теории RCDWR=RP=14 возможно
я просто сомневаюсь в такой разбежке относительно RCDRD
и это как минимум тянет за собой напряжение

насчёт медленее в тестах - на пару %?)) в играх вообще этот параметр будет влиять примерно как ноль, при условии что остальное корректно
ну и если он железно стабилен, то пересчитай RAS и RC из RP=14. ты выиграешь ещё производительности

Добавлено спустя 1 минуту 12 секунд:
Phenomenum писал(а):
Где реальный SoC Voltage?

верхний
и задан не верный LLC у тебя
если 1.125 задан СоК, то 1.131 макс там быть не должно никогда
1.125в должен в нагрузке давать 1.1в в графе "минимум"

_________________
https://telegram.me/xyligano

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
xyligano писал(а):
Как окончательно убедиться в полноценной отстройке памяти на платмформе АМ4?

Большое спасибо за статью.

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  v1p3r

Member
Статус: Не в сети
Регистрация: 24.01.2018
xyligano я тестил в бенчмарке ларки и вартандер, прирост небольшой, но есть, поэтому оставил 14. На напряжение пофиг, у меня память охлаждается. Сейчас стоит 1.42, все стабильно.

У меня не сохранились результаты тестов, но по памяти снижение RAS/RC давали просадку производительности, хотя память работала без ошибок.

_________________
AMD Ryzen 3900x / GIGABYTE X570 AORUS PRO / Ballistix@3800cl16 16GB x 2 / EK-KIT P360 / GIGABYTE GeForce RTX 2080 Super / Sound BlasterX AE-5

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
v1p3r писал(а):
но по памяти снижение RAS/RC давали просадку производительности

это возможно, если пережат RAS, да
в таком случае нужно уходить на "истинный" RAS = CL + RCDRD + 4

_________________
https://telegram.me/xyligano

  Kuwabara

Member
Статус: Не в сети
Регистрация: 21.05.2008
xyligano писал(а):
странный у тебя бидай
нет в spd данных в нс для xmp
не понятен шаг RCDRD от базы к xmp по напряжению
так наощупь не набросаю
поищи время созвониться с видео и настроимся по факту, а не в темноте

Ну ладно, тогда на этом можно закончить пожалуй. У меня чисто спортивный интерес был, нежели желание получить реальный профит с разгона. И ежу понятно, что там жалкие проценты будут. С предыдущим 3200G у меня память даже 2933 не брала, а теперь 3600 по XMP, это просто вау..мне хватит :dance:


  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Kuwabara писал(а):
И ежу понятно, что там жалкие проценты будут

суть в том, что нет)
прирост отличный. и самое важное стабильность системы

_________________
https://telegram.me/xyligano

  Ruslan56

Member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Оренбург
Фото: 203
Каким образом можно ещё выявить тип чипов, помимо Тайфуном, может есть альтернатива?, потому что у меня складывается сомнение, что они НЕ c-die.
По калькулятору вообще не возможно запустить систему, только при поднятии вольтажа аж до 1,45, хотя кальк пишет что нужно 1,36.
Такое чувство что тут стоят mfr или afr.
Что за тайминг tCKE, калькулятор 1.7.0 пишет ставь 8, а в spd и xmp 8ку, что как раз свойственно для afr и mfr. Калькулятор 1.7.2 вообще этот тайминг ставит 1, а напруги писать не хочет)
Ни с одним прессетом не хочет запускаться из-за cl16.
51931

51934

51933

_________________
Ryzen5 3600 @4200fix//СВО Arctic Liquid Freezer 240//Gigabyte B450 AORUS PRO//ddr4 3733 16Gb//aurus 1660ti//Корпус Zet Rare M1

Последний раз редактировалось Ruslan56 16.05.2020 18:22, всего редактировалось 1 раз.

  _bod_

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 08.04.2020
Ruslan56 там уже 1.7.3 калькулятор есть
  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
подскажите какая это ревизия BLS16G4D30AESB судя по расположению чипов

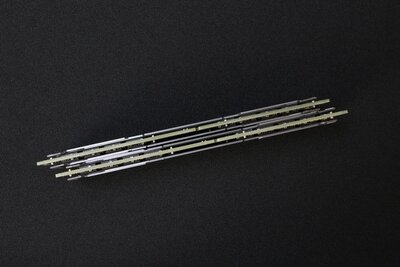

слева и справа по 2 блока по 4 чипа, в середине пустота нашёл инфу по ревизии
Вложение:
BLS16G4D30AESB.jpg [ 116.74 КБ | Просмотров: 746 ]

и по калькулятору, там напряжение для 3733 гораздо выше чем для 3800(микроны едай) это нормально? так и надо?

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  Ruslan56

Member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Оренбург
Фото: 203
_bod_ писал(а):
там уже 1.7.3 калькулятор есть

С ним абсолютно также. При перезагрузке вырубается. На поднятие вольтажа практически не реагирует, снижать tRFC с 630 практически не возможно, ну и естественно при cl16 тоже выключается.
51937

_________________
Ryzen5 3600 @4200fix//СВО Arctic Liquid Freezer 240//Gigabyte B450 AORUS PRO//ddr4 3733 16Gb//aurus 1660ti//Корпус Zet Rare M1

  Litmus

Member
Статус: Не в сети
Регистрация: 16.02.2015
Фото: 50
Всем привет!
Есть идеи что еще поджать можно?
51938

_________________
AMD Ryzen R7 9800x3d
AsRock x870E Nova Wi-Fi
2x16 gb Acer Predator Hermes RGB [BL.9BWWR.391]
MSI Geforce 4070 super

  KaBooo

Member
Статус: Не в сети
Регистрация: 08.05.2020
Ruslan56 писал(а):
Такое чувство что тут стоят mfr или afr.

У меня mfr только вообще ничего общего не имеют с теми таймингами, что мне калька даёт на 3400,разве только вольтаж. А остальное тупо мимо. Скорее там вообще для бедных палшек, которые с завода на 2666, тогда ещё поверю. Ещё удивляет, почему нет пресета для 3600.

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.

  Phenomenum

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
xyligano писал(а):
верхний
и задан не верный LLC у тебя
если 1.125 задан СоК, то 1.131 макс там быть не должно никогда
1.125в должен в нагрузке давать 1.1в в графе "минимум"

LLC 3 варианта, я попробую их все. Просто в БИОСе задается именно нижнее значение, которое получается не соответствует реальному. Видимо, при прописанном в БИОСе 1.1, реальный SoC был ниже плинтуса, что и вызывало проблемы.

_________________
R9 7900X+Thermalright FS 140 / ASUS Rog Strix X670E-A / G.Skill Trident 6200 CL30 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower PF1 1050W / Fractal Meshify 2

  porsche.911

Member
Статус: Не в сети
Регистрация: 25.03.2011
Откуда: Санкт-Петербург
Приобрел такой комплект (2*16GB Kit) Crucial BL2K16G32C16U4B.M16FE1 с заделом на будущий апгрейд до Ryzen 4xxx или Ryzen 3xxx (если на Prime X470-Pro не прикрутят поддержку, хотя на нее очень надеюсь). А пока результат с Ryzen 5 1600X такой: https://ibb.co/g4kTQK1
Все тайминги строго по калькулятору для E-die 3533 FAST, только напряжение на памяти чуть поднять пришлось, до 1.375V. SOC = 1.1V. С новым процом надеюсь, возьму 3733 или 3800 :-)
P.S. Спасибо уважаемому куратору fedx за помощь при выборе :beer:


Последний раз редактировалось porsche.911 16.05.2020 20:27, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35545 • Страница 390 из 1778 • <  1 ... 387  388  389  390  391  392  393 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 22

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
