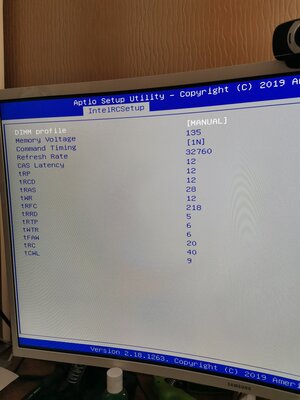

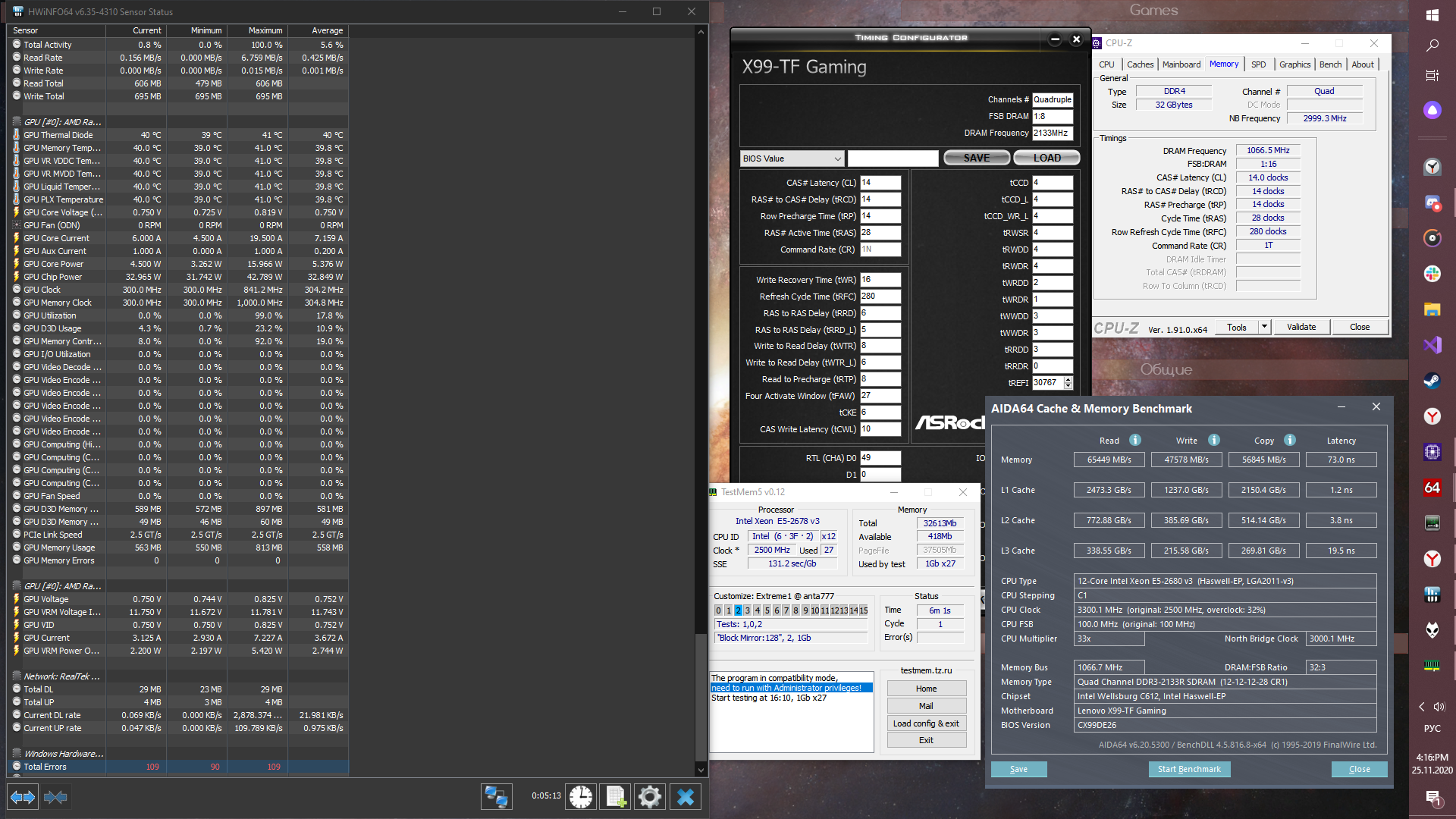

Прошу совета, по вторичным таймингам. 2 планки DDR4 (серверная регистровая). C xeon e5 2620 v3 работают на x99z v102 (1886)

#77

cwl - 10. Меньше, не берет.

Результатом в принципе доволен, но может еще можно что "ужать"?

TM5 проходит и так чтоб без WHEA?
Обсуждение и разгон оперативной памяти на китайских Х99 #17141332 , а то ты ещё более оптимистичен до кучи мини вариант TM5 c 2тестами https://yadi.sk/d/-KAUfvX3q6V41Q , а то как бы разжимать пришлось

Ясненько, что надо TM5 погонять. Значит, если все ок, я и так к пределу считай подошел.
Радует, что с такими параметрами - ошибки если они есть пока никак не сказываются. hwinfo64 их не фиксирует вообще, гонял часов 5 - все было ровно.

Здравствуйте
X99-TF , e2678 v3 анлок турбобуст 3.3ГГц с андервольтингом от (25.05) , на новой Винде

Озу ECC REG Samsung 1866 2x8гб (SEC 440 K4) на заводских таймингах 13-13-13-32 CR1 (78-82ns)

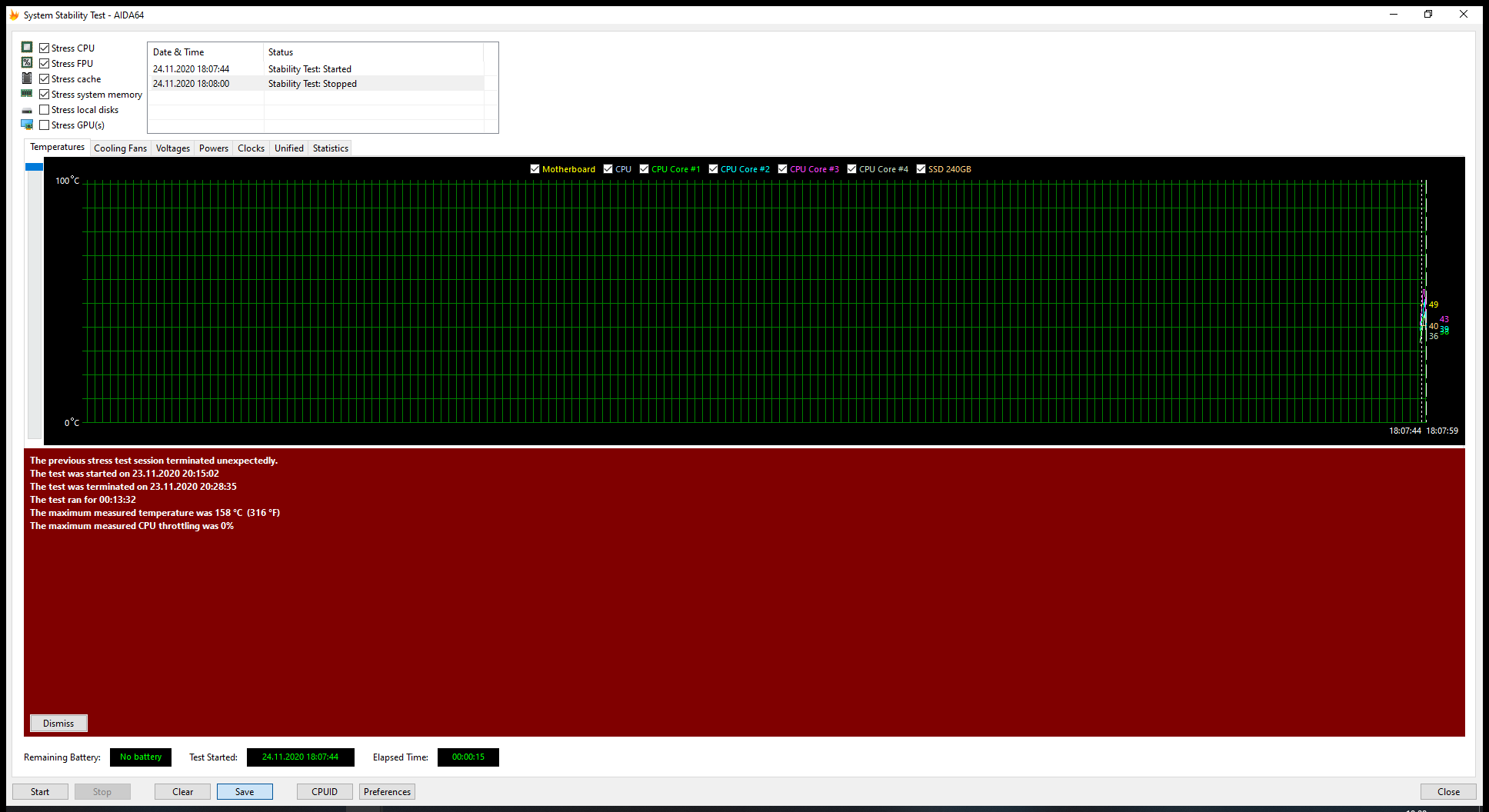

Включаю тест на стабильность AIDA64, спустя долгое время (до 20мин) появляется синий экран (с грустным смайликом) и много ошибок в программе WHEA (примерно от 600.000 - до 1млн) После перезагрузки AIDA64 показывает высокую температуру нагрева ОЗУ - 158 градусов из прошлой сессии (на ощупь не похоже - т.к. терпимо)

Понижал комбинации в Биосе до 12, 11, 10-10-10-28. Пинг показывал 70-72.8 ns. Включаю тест на стабильность - спустя 5-8мин снова синий экран, перезагрузка и код b9 (перезагружаю по неск. раз - снова показывает AA, либо перемычкой). Уже незнаю что делать, перечитал все гайды, форумы и сайты , пробовал разные тайминги и конфигурации, даже сменил батарейку из крайности...ничего не помогло, не могу найти свои тайминги. Позже скину скрины результатов

по такому ничего путного не скажешь , а вот по такому Обсуждение и разгон оперативной памяти на китайских Х99 #17018345 + такому Обсуждение и разгон оперативной памяти на китайских Х99 #17141332 уже можно порассуждать , + непонятно, на какой ты вообще частоте запускаешь свою память, + в каких слотах Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17081587 , но это тоже следствие того, что картинок нет, одни описательные повествования
А так, могёшь попеперемещать по слотам и поглядеть, может уйдут твои проблемы.

Приветствую.
Решил до ужать* память
Год как работал с этими таймингами. Зашел сюды прочел про WHEA решил протестить систему (тайминги уже слегка ужимались по шпаргалке с тестами в memteste + стресс тест в аиде, но остановился


Но о чем это я...
На этих таймингах(частота 2133 DDR3) и если их повышать (первички, tRFS, понизить tREFI, ~вторички оставить на откуп матери) сыпит ошибки WHEA (CPU Memory Controller Errors), тесты TM5 anta777 проходит, по ~годовому опыту BSoD посещают, но оставлять пк включенным на 3+ дня не боюсь (привычка)


Экспертно-опытным путем, скажу что от размера андервольтинга скорость появления ошибок меняется (но это не точно)

Видел, использовал вроде меньше (опять же, но это не точно), ошибки на 2133 с условно любыми таймингами продолжает выдавать. На 1866 (с таймингами от доски) ошибки не выбивает.

Мысли? (Спасибо за внимание)

Железо-коротко:
МП Huanan-TF (биос инженер)
ЦП 2678 v3
ОЗУ DDR3 ECC REG 32ГБ=8*4 (чипы по маркировке Самсунг КО, позиционируют себя как Kllisre, по aida+cpu-Z 2 ранг)

ну макс что ты можешь попробовать эт выставить типа таких настроек в биосе Обсуждение и разгон оперативной памяти на китайских Х99 #17033583 и уж если на твоих(конских ) таймингах ошибки будут то и не суватьсмя на 2133, а оптимайзить 1866

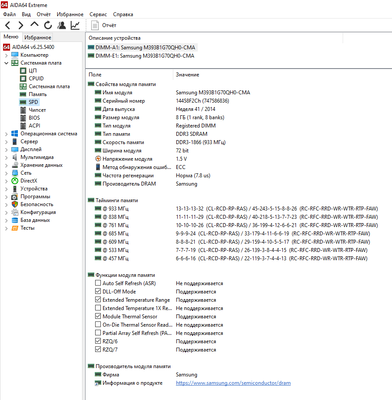

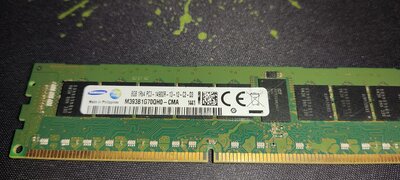

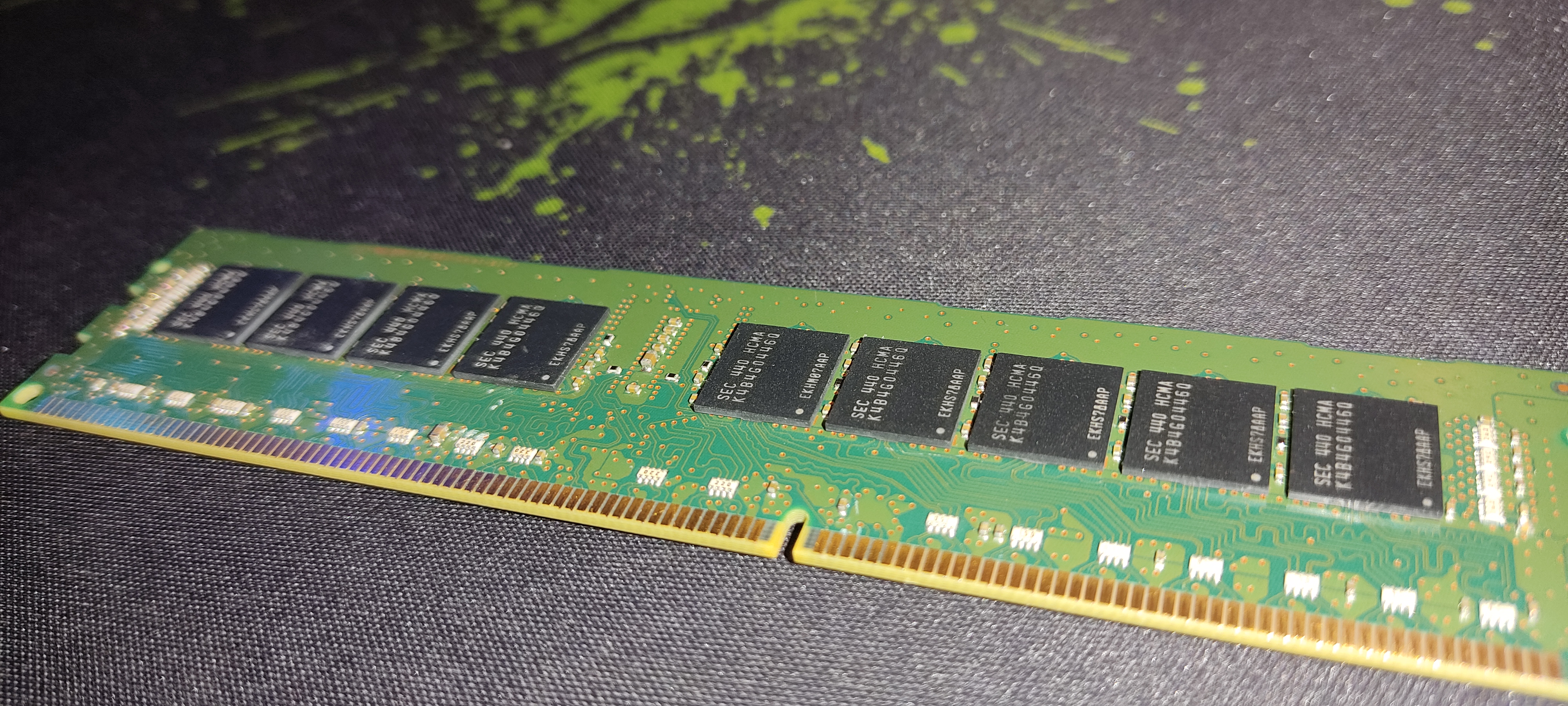

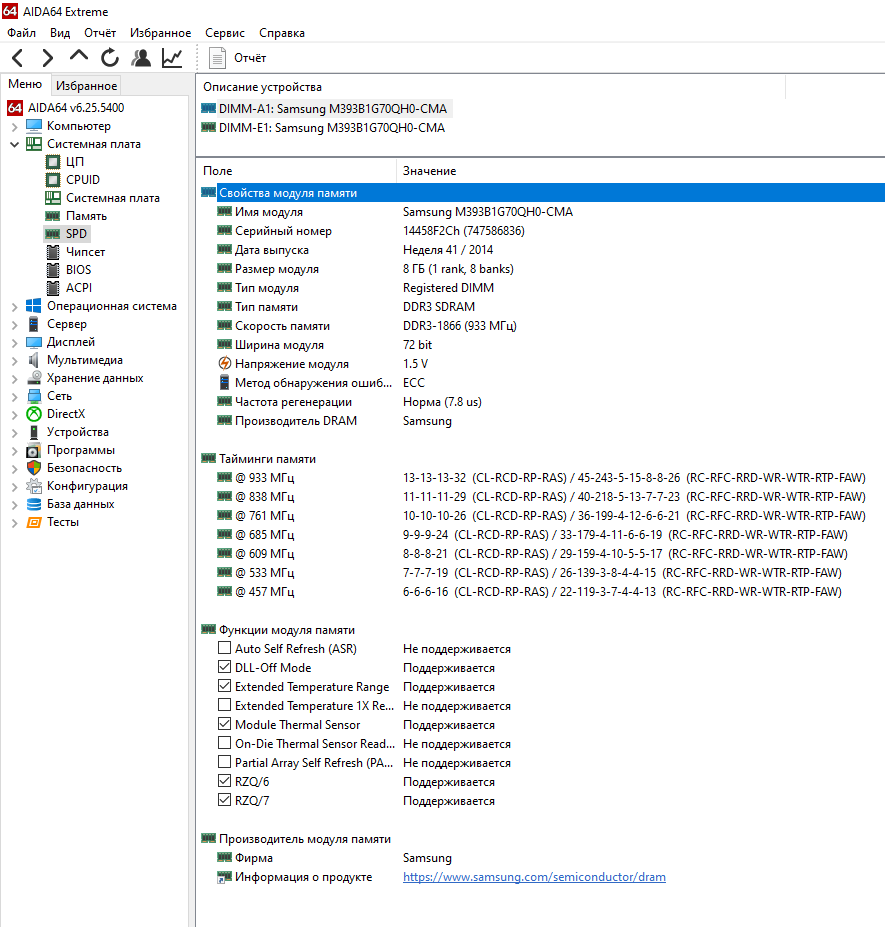

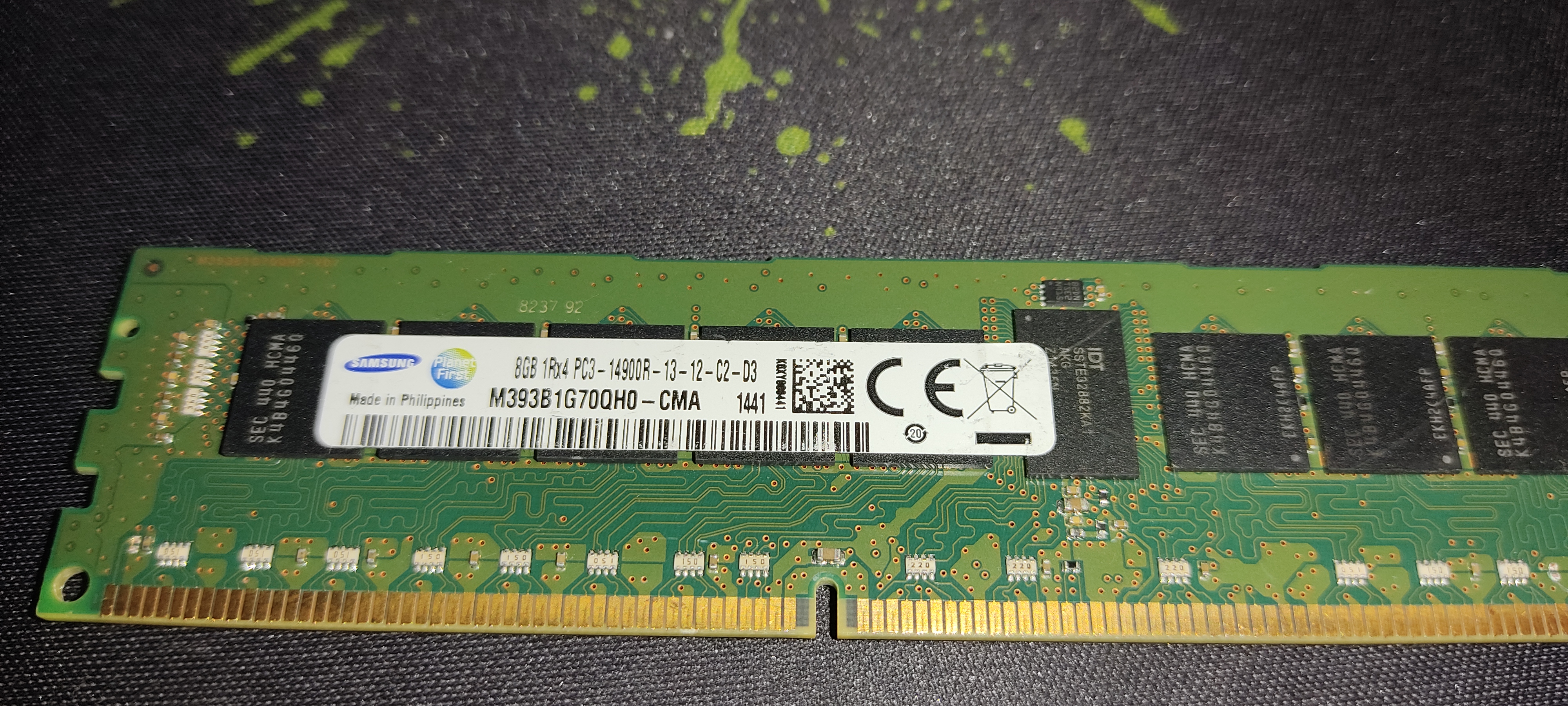

спасибо за ответ, а вот собственно фотки планок и тесты

ну смотри, у тебя 4G чипы значит tRFC=240 на 2133 частоте + плашки у тебя одноранги(что не то чтоб айс для двуканала, но и не то чтоб критично )

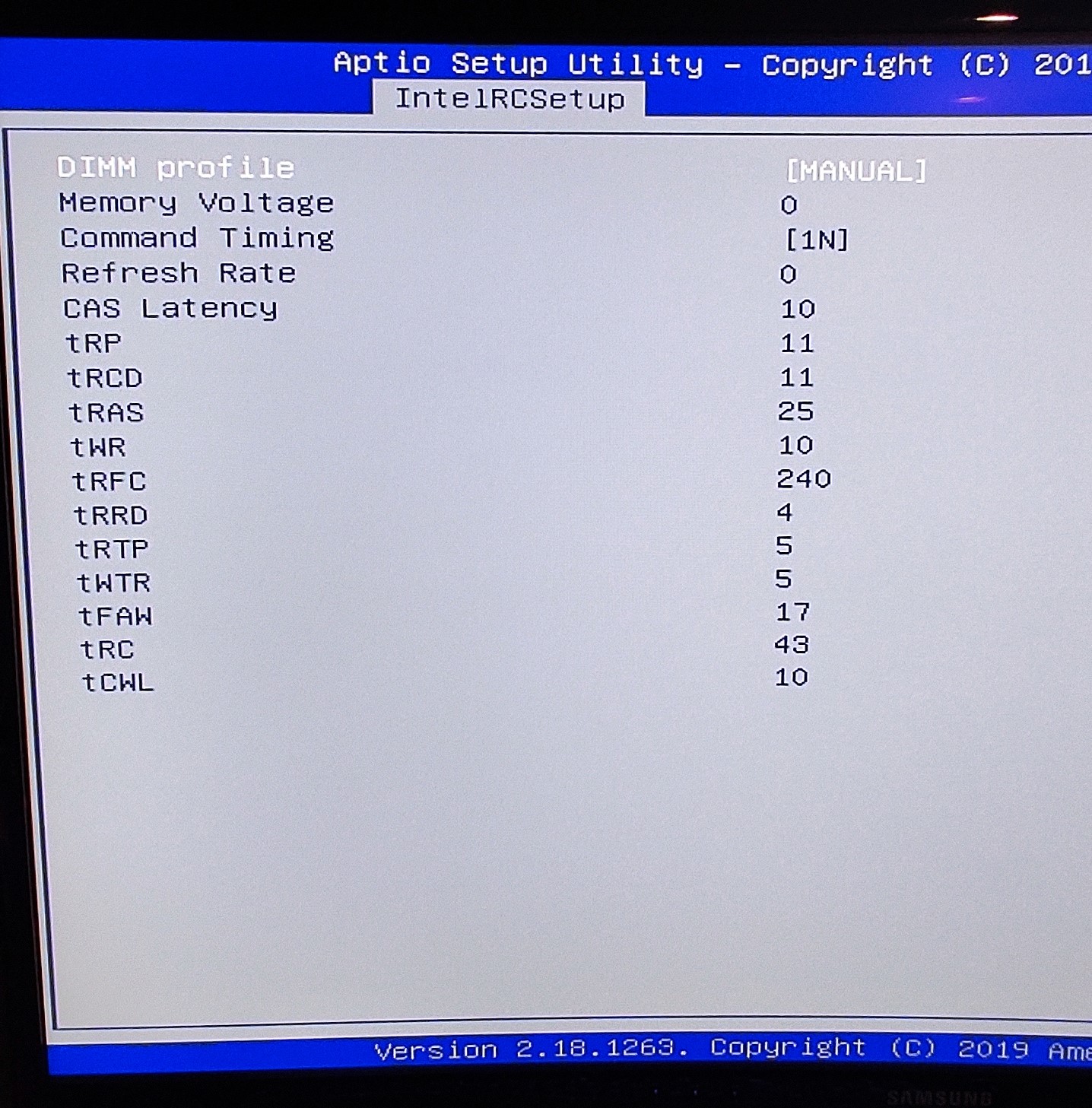

тебе на пробу такие тайминги(забивать в биосе)
10-11-11-25-10-240-4-5-5-17-43-10
или
10-12-12-26-10-240-4-5-5-17-43-10
будет норм, запузырь ещё и рефреш=32512
ну и плашки попробуй в A1+E1 слотах
ну и соотв не забывать о WHEA И аида тебе не темпу памяти показывает по идее, а проца у которого просто темпа сломана, а темпу памяти смотри в HWINFO(хотя и в аиде тож можно её глядеть)

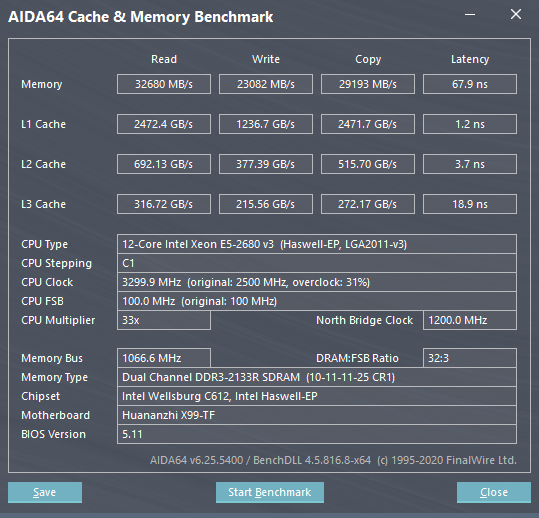

надо же, на 2133 и на ваших таймингах запускаются (но без 32512). Жаль что стресс тест за 1 мин. проваливают

Добавлено спустя 23 минуты 55 секунд:
BOBKOC кстати OLTT стоит 50-50, и андервольтинг 70-50

для DDR3 надо еще и другие настройки менять Обсуждение и разгон оперативной памяти на китайских Х99 #17033583
в крайнем случае всегда можно вернуться на 1866(где без всяких настроек будет работать)
в минимуме там возможно 8-9-9-22-8-240-4-4-4-16-32-8 и если всё норм то опять рефреш=32512 и 240 опускать по 8 вниз

данные тайминги также выдают синий экран не выдерживая тест до 3-5 мин. А с рефрешом отказываются запускаться(b7,b9В )
В HWinfo Ошибки сыпятся на любых таймингах, даже на стоковых

ну эт программа минимум же , а так соотв надо идти на повышени:
8-10-10-22-8-240-4-4-4-16-32-8
8-10-10-22-10-240-4-5-5-16-32-8
9-9-9-22-10-240-4-5-5-16-32-9
9-10-10-24-10-240-4-5-5-16-34-9

Запускается на этих таймингах, но снова ошибки Whea и синяк, но TestMem5 проходит

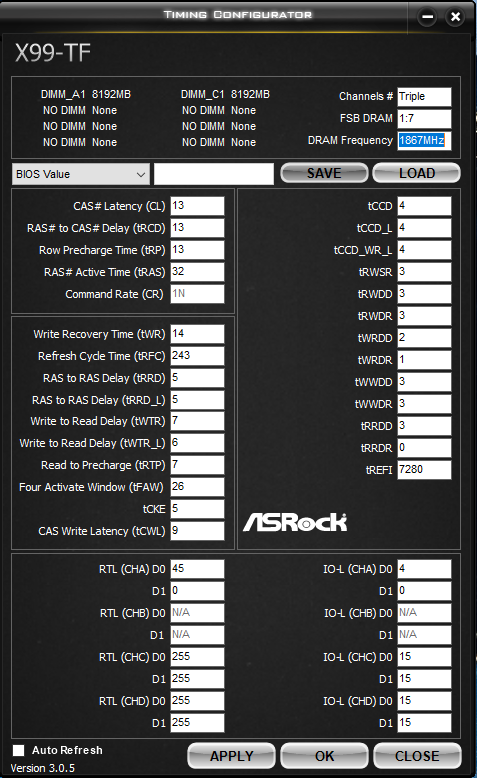

А вот скрин заводских таймингов, на которых также не стабильно работает система.

найди для начала, где нет ошибок(по слотам там поперемещай) чтоб было от чего плясать + tCWL=10 попробуй к твоему последнему скрину
эт получается 13-13-13-32-14-243-5-7-7-26-45-10
а да, если есть WHEA, то значит TM5 не проходит ибо эти WHEA перешли бы в TM5 ошибки, если бы ты отрубил ECC в биосе.

без изменений, удивляюсь когда люди пишут 0 ошибок, так у меня их полтора ляма
возможно память плохая (бу всё таки)? или докупить такие же чтобы работало на 4х канале?

Подскажите пожалуйста от какого напряжения БП запитываются оперативки (DDR3), и примерно какая примерно потребляемая мощность у вас?

Заинтересовался, что такое RMT в BIOS, касательно настроек памяти. Оказывается, это DDR Rank Margining Tool (RMT)]. К сожалению, без учётной записи партнёра Intel, информации не дают.
Как я понимаю, RMT - это программа, встроенная в BIOS, которая делает испытания памяти с различными сдвигами сигналов по времени и, при работе, выводит информацию в последовательный порт.
Если удастся раскопать больше информации, RMT может стать настоящим инструментом для разгона памяти, помогающим оценивать запасы (margins) по тамингам. Обратите внимание на картинку слева от названия программы по ссылке. По клику видно текстовый вывод утилиты. Как видно, для разных модулей или ранков (я пока не разобрался) даются границы положения импульсов или моментов выборки состояний на линиях. Можно предположить, что если между левой и правой границами есть большой зазор, значит, конкретный тайминг можно уменьшить.
Пока попробую открыть все параметры памяти в биосе для X99-F8. Вдруг получится запустить RMT и поймать вывод на последовательном порту материнской платы?

Добавлено спустя 1 час 34 минуты 33 секунды:
Проверил. При включении RMT, время старта компьютера увеличивается. Но на COM-порт ничего не выводится. Скорее всего вывод идёт на отладочный последовательный порт. Попробую поискать осциллографом.

Добавлено спустя 2 часа 22 минуты 49 секунд:
Пока не нашёл вывода данных RMT.
Тут некоторая информация из патента:
https://patents.google.com/patent/CN104615518A/en.

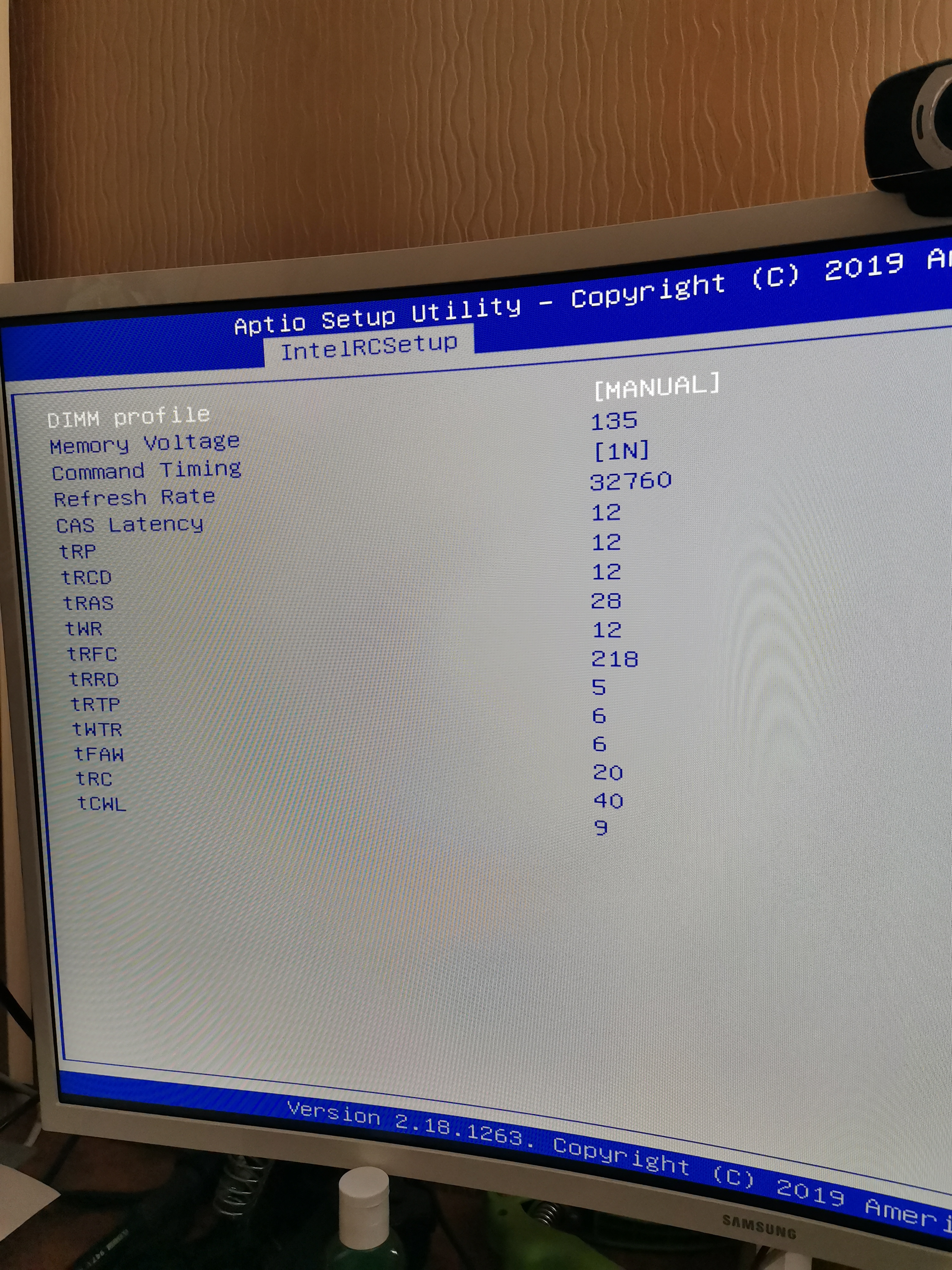

Подскажите. Можно ли свои настройки таймингов, свой настроенный профиль таймингов в биосе прописать в дефаултные настройки в биосе? Чтобы когда компьютер сглючил и пришлось сбросить даже биос, то загружались не дефаултные нулевые настройки а мною наредактированные. Спасибо.

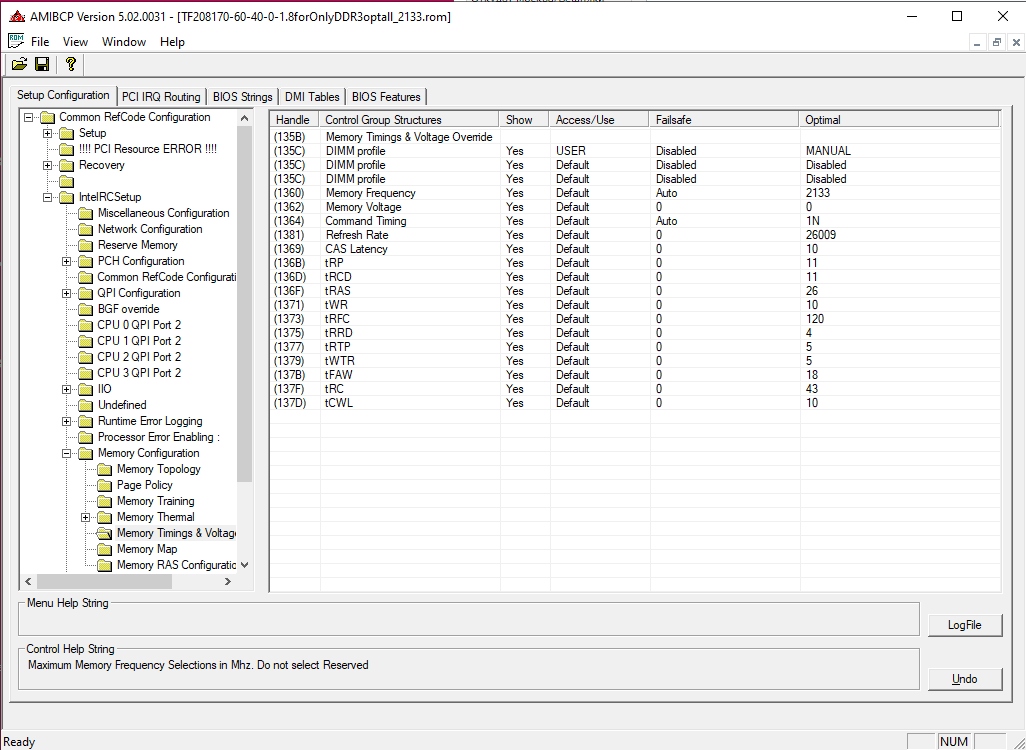

в колонку оптимал их записывай↓ и DIMM profiles в manual, ну и частоту нужную ещё могёшь тож выставлять.
