  fedx
Прилепленное (важное) сообщение

Moderator
Статус: В сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
DDSZ
Цитата:
Т.е. если у меня наблюдаются температурные ошибки, стоит попробовать поднять tRFC?
Попробуйте + снизить trefi (или как у вас он там) он наиболее зависим от температур
  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
DDSZ писал(а):
Т.е. если у меня наблюдаются температурные ошибки, стоит попробовать поднять tRFC?

Не уверен, лучше улучшить охлаждение ПК!

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
SRV1977 писал(а):
При этом, VDDG Voltage это дополнительное напряжение и не должно превышать VSoc на 0.4 mV.
Наоборот. Vddg должно быть НИЖЕ Vsoc на не менее, 40mV (именно 40, а не 0,4). Например. vddg=0.99 vsoc=1.04 При этом надо помнить про дискретность показаний чипов, которые там тоже могут колебаться в пределах каких-то 0,00625V например. Поэтому вполне может быть нормальным vddg 0.995 и vsoc 1.0375.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
SRV1977
Охлаждение не панацея, запас памяти по температурам очень большой, и температуры в районе 80 градусов вполне рабочие, но есть тайминги, а так же граничные значения частоты которые к температурам очень привередливые и где каждый шаг - 10 градусов, что может приводить к тому что вы на 50 градусов будите ловить ошибки, при том что двуранги некоторые 50-60 легко греются даже в хорошо продуваемом корпусе(крушалы мои тому в пример) так что логичнее ослабить некоторые значения чем мудрить принудительный обдув.
  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Karats писал(а):
логичнее ослабить некоторые значения чем мудрить принудительный обдув.

100%

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
xyligano писал(а):
нужно как-то углубиться в теорию сначала
а не бездумно тыкать параметры

Вернул кривые тайминги. Один цикл конфига Universal-2@LMhz - нет ошибок. Один цикл конфига anta777light1 - есть ошибки. Снова запустил: цикл Universal-2@LMhz - нет ошибок; цикл anta777light1 - есть ошибки.
Такова практика.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.E / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Karats К своему глубокому сожалению, я не знаком с двурангами вообще никак! Даже в руках не держал из-за отсутствия необходимости в онных. Так что здесь я не могу подсказать что с ними и как.
На примере своих плашек (одноранг Micron E-die) температуры 56-58-60 вполне себе рабочие. Вольтаж в стресстестах держат 1,43V выше не пробовал, ибо не Samsung B-die.
Опять же в свое время были плашки PVS 400, которые держали 1,51V.
Я как понимаю, что мы говорим о температурах на чипах (банк) памяти. В таком случае думается мне, полезнее на лето снять радиаторы, дабы улучшить рассевание тепла от банков ( ну или оптимизировать обдув, кому как лучше), в угоду эстетичности сборки.
P.S. Мне этого не надо.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
SRV1977 писал(а):
Я как понимаю, что мы говорим о температурах на чипах (банк) памяти. В таком случае думается мне, полезнее на лето снять радиаторы, дабы улучшить рассевание тепла от банков ( ну или оптимизировать обдув, кому как лучше), в угоду эстетичности сборки.

Интересная логика. По ней на лето и с процессоров лучше поснимать вот эти железяки громоздкие и с видеокарт. Пусть лучше просто ветиляторами обдуваются :D

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
Hro
лайт, 4 подряд 1usmus, экстрим(можно два раза подряд), на второй день повторить, на третий прайм несколько часов с нужной настройкой, линкс с маленькой и большой задачей, игрушки, и опять лайт(ну или этот Universal), нигде ошибок быть не должно.
Это если на постоянку :-)
  1usmus

Advanced member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Persey omicron
xyligano писал(а):
а тм5 проверяет не тайминги, а регистры



:bandhead:
RDIMM не имеет отношения к SDRAM
Пояснять отличие хранения данных в регистрах и банках? Пояснять на физическом уровне или на логическом?

Культ тм5 с Extreme «грамотами» спустя год до сих пор не уяснили почему автор ТМ5 не сделал 100500 тестов с 500% временем прогона каждого теста, а уделил должно внимание балансу reallocate/tests? :)

Добавлено спустя 4 минуты 54 секунды:
Hro
Не занимайтесь глупостями с использованием мусорной кучи пресетов «разработанной специально» тм5, их писал люди которые не имеют даже базового образования ИТ. Если хотите проверить озу - поможет prime95 с FFT 4. Либо тот же HCI (доступен в калькуляторе) или тот же мой пресет для ТМ5, который был разработан задолго до начала всей этой клоунады, только циклов не 3 а 12, что будет соответствовать экстрим экстриму лайт1 лайт2 софт3 и так далее(всему вместе взятому).

И ещё одно, кривых таймингов не существует, есть тайминги с «запасом». Результаты ваших настроек легко проверить с помощью membench, единственный тест который отображает скорость выполнения всех операций озу. Погрешность в пол процента.

_________________
Twitter -> @1usmus

Последний раз редактировалось 1usmus 17.06.2020 15:13, всего редактировалось 3 раз(а).

  NicRim

Member
Статус: Не в сети
Регистрация: 29.11.2019
Откуда: Орёл
Фото: 11
thaiphoon burner 16.3.0.0 build 0520 не удалось кому то раздобыть? (Возможно уже даже есть более новая версия?)

_________________
R7 5700X3D/ARCTIC LF II-280
GIGABYTE B550 AORUS ELITE V2 / RX 9070XT GAMING OC
G.Skill 2x16 3800cl16
980 PRO 500Gb/XPG SX8200 Pro 2Tb
DEEPCOOL PX850G

  1usmus

Advanced member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Persey omicron
NicRim
С помощью впн люди вроде как скачивают последнюю версию.

Добавлено спустя 11 минут 35 секунд:
SRV1977 Karats
по поводу зажима tRFC до 120ns я постил твит https://twitter.com/1usmus/status/1264500400033607686
3800с13 не только в режиме запустить, а для режима делай что хочешь :)

Предел у tRFC около 110ns, если говорить о b-die и масштабируемости.

_________________
Twitter -> @1usmus

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
1usmus Привет! Тебя ждал для помощи в разъяснении дополнительных настроек напряжений в BIOS

Добавлено спустя 51 секунду:
1usmus Так реши вопрос масштабируется tRFC или нет?

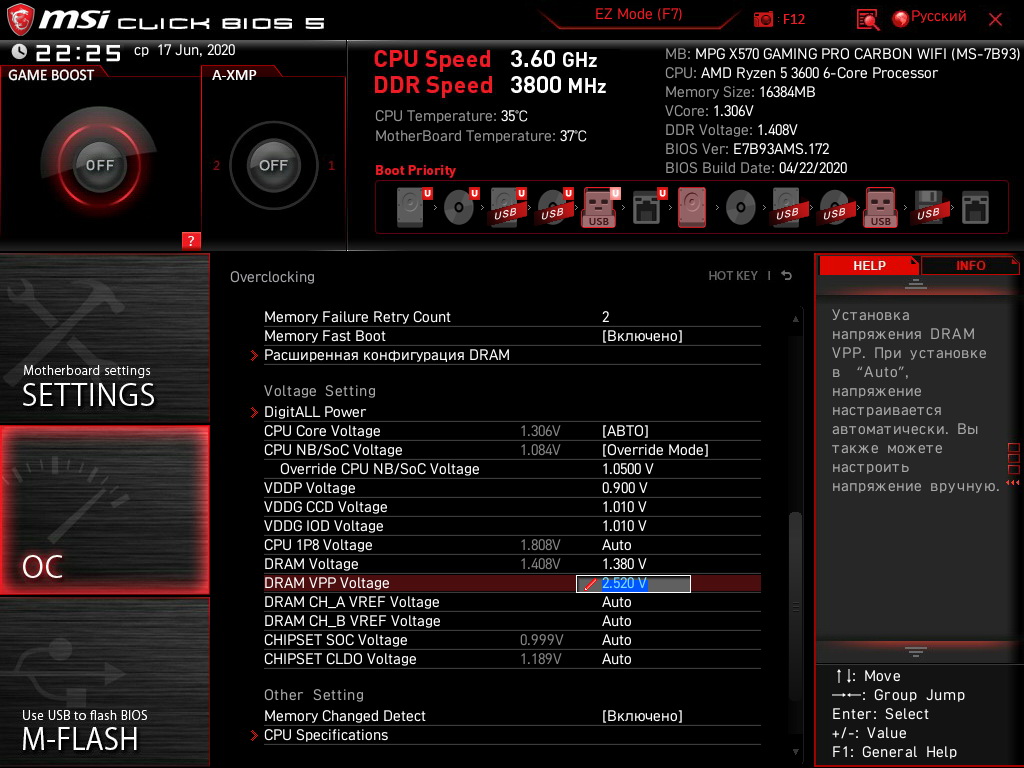

Вложение:
MSI_SnapShot_04.jpg [ 216.38 КБ | Просмотров: 5747 ]

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  1usmus

Advanced member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Persey omicron
SRV1977
Я тут весь во внимании :)
tRFC масштабируется относительно напряжения , но зависимость не линейная , а парабола. То-есть после 1.6в поджать его уже будет невозможно. При чем у каждого производителя масштабируемость разная, тоже нужно учитывать (микроны до 160 не зажать :) ).

_________________
Twitter -> @1usmus

Последний раз редактировалось 1usmus 17.06.2020 15:31, всего редактировалось 1 раз.

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Интересны на скрине 4 снизу. сразу оговорюсь, что настройки предложенные калькулятором (2 вкладка) материнка воспринимает как не безопасные (красный цвет).

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
1usmus
Я там ничего всё равно не пойму(там половина на английском) я по своему скромному опыту сужу что trfc у меня от напряжения не зависит.
К тебе как с специалисту у меня три вопроса пока застал ))
1. Изменение напряжения после тренировки(имхо не желательно но кто его знает как там по научному)
2. tras, до меня так и не дошло почему в ветке по интелу +4 а у тебя по калькулятору +2 а по идее больше или равно
3. напряжение dram и деградация контроллера
  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
1usmus писал(а):
tRFC масштабируется относительно напряжения

Я так думаю, что это не зависит от платформы (AMD или Intel) так как память то одна и та же. Платформа может только воспринимать значение тайминга 340 или 540, и отзываться на это значение.

Добавлено спустя 1 минуту 2 секунды:
Karats писал(а):
tras, до меня так и не дошло почему в ветке по интелу +4 а у тебя по калькулятору +2

+2 для B-die, +4 для E-die

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
SRV1977
Нет, tras а не trcd
  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Karats все правильно, первичные тайминги tRAS. Эту аксиому знает каждый AMDвод

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Karats

Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
SRV1977
Они не должны зависить от того бидай там или микрон, это trcd микрон не сможет, а tras как обосновать?
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35477 • Страница 465 из 1774 • <  1 ... 462  463  464  465  466  467  468 ... 1774  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bigsun, Pavel414 и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
