Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  AndreyHiTech

Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
Remarc писал(а):
про 4 очевидно же как делать,худшие планки в a2 b2 что бы они совсем уж не тянули все на дно

Пробовал. Те смешал в канале кингстоны и гскилы - было хуже. Воткнул в канал ближний к цпу худшие, из расчета, что шина короче, почти на том же напряжении, на котором работает худшая планка все заработало. В прошлом месяце вставил худшую из кингстонов в б2, худшую из гскилов в а2 - разницы нет. А разницы нет, как понимаю, тк т топология. Те сигнал дошел до точки и потом что влево, что вправо одинаковое расстояние. Вот такое вот имхоо :)
Remarc писал(а):
a2 b2 эта рекомендация связана с особенностью кп райзенов в независимости от топологии

Как то писал в поддержку гиги, типо какая топология на плате, они ответили, что зависит от цпу. На тот момент не понял нифига ответ ихний.


Последний раз редактировалось AndreyHiTech 22.06.2020 13:48, всего редактировалось 1 раз.

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
AndreyHiTech писал(а):
Пробовал. Те смешал в канале кингстоны и гскилы - было хуже. Воткнул в канал ближний к цпу худшие, из расчета, что шина короче, почти на том же напряжении, на котором работает худшая планка все заработало. В прошлом месяце вставил худшую из кингстонов в б2, худшую из гскилов в а2 - разницы нет. А разницы нет, как понимаю, тк т топология. Те сигнал дошел до точки и потом что влево, что вправо одинаковое расстояние. Вот такое вот имхоо :)

память как раз я мешать не стал бы,а так да на т топологии действительно разница между слотами меньше

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  AndreyHiTech

Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
Remarc писал(а):
память как раз я мешать не стал бы,

Мешать то что, чипы одинаковые, разница в рабочих напряж для определенной настройки таймингов. А вставив худшие в а2 б2 пришлось добавить что то около 10-20млв. Те это на 20-30млв хуже, чем худшие в одном канале и ближе к цпу. И в аиде в spd написано - 2 димм на канал, это конечно фигня, что там так написано, но по факту 2 кита разных у меня, и вставив именно кит в канал стало лучше... :?: :-)
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
AndreyHiTech писал(а):
Мешать то что, чипы одинаковые, разница в рабочих напряж для определенной настройки таймингов. А вставив худшие в а2 б2 пришлось добавить что то около 10-20млв. Те это на 20-30млв хуже, чем худшие в одном канале и ближе к цпу. И в аиде в spd написано - 2 димм на канал, это конечно фигня, что там так написано, но по факту 2 кита разных у меня, и вставив именно кит в канал стало лучше... :?: :-)

я об этом и написал,это очевидные вещи же)

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  AndreyHiTech

Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
atminisrator писал(а):
а на сколько тебе удалось снизить напряжение относительно худшего комплекта в а2/б2, н помнишь?

1 планка работает при 1.35в на пресете 3733фаст, 2ая - 1.37в.... это гскилы 1 кит. кингстоны 1 - 1.39в, 2 - 1.4в. Те самая худшая 1.4в. Вставив самые худшие ближе к цпу все 4 заработали при 1.41в. А пробовал кингстоны в а2 б2(гскилы в а1 б1), это получается в разные каналы, то все 4 работали на 1.42, даже ближе к 1.43в..
Что то сам запутался в писанине :D
Или ты имеешь ввиду, что правильно вставив память в слоты, то заработает на более низком напряж, чем худшая? Не, так это не работает. На ниже напряж, чем работает самая худшая планка не заработает.
И где то в шапке есть, что вставив 4 планки требуется поднять напряж относительно худшей. А вот от правильного расположения зависит на сколько выше.

Добавлено спустя 1 минуту 9 секунд:
Remarc писал(а):
я об этом и написал,это очевидные вещи же)

Вечер ,духота, уже мозг поплыл. Как то между строк читается :)
  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой

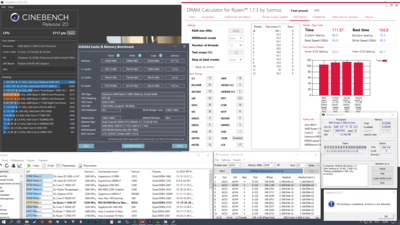

тот самый случай когда очучение "можно лучше" не отпускает
Вложение:
2020.06.22-16.20_01.png [ 371.7 КБ | Просмотров: 418 ]

напруга 1,37(судя по показателям в биос мать накидывает еще + 0,01. на ощупь в тм5 еле теплые.), 1t , GDM - off.
eRzZz писал(а):
У товарища по работе такая память завелась на 3600 17-19-19 из коробки на R5 3600 ASrock B450 Gaming K4 дальше не пошла

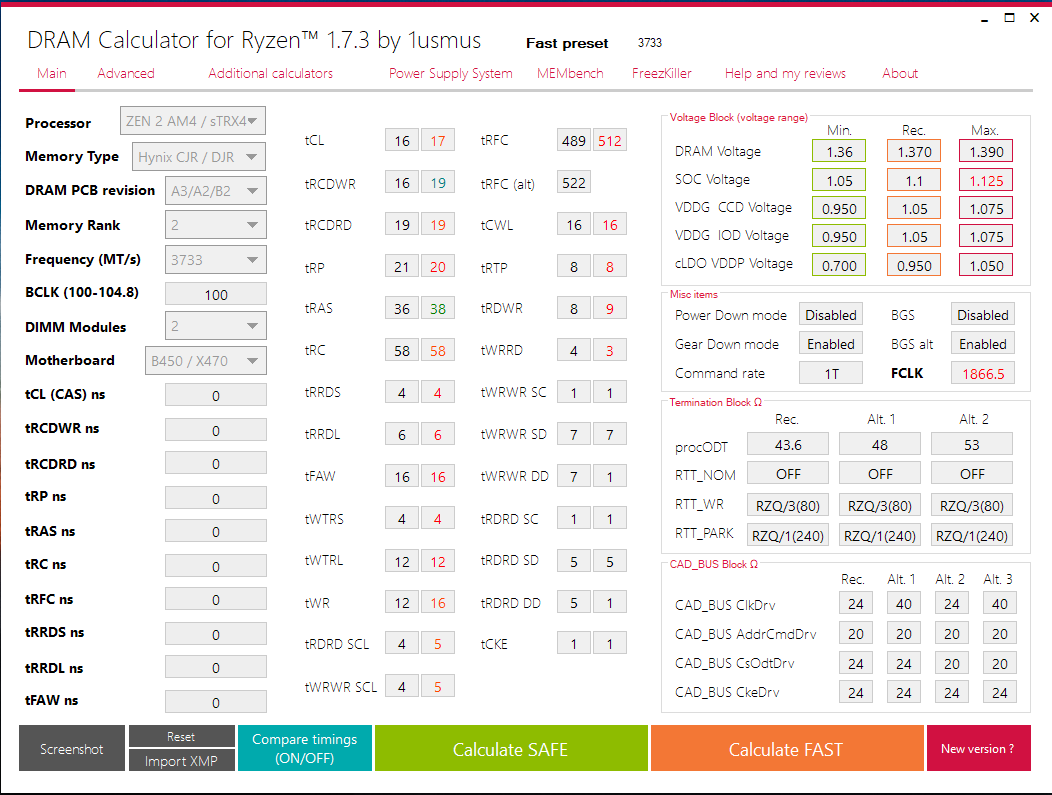

пусть обратит внимание на тайминги tRDRD\WRWR SCL и tRDWR-tWRRD. занижение первых приводит к ошибкам, а вторые могут не дать вообще стартануть.
Вложение:
1.png [ 70.76 КБ | Просмотров: 418 ]

_________________
https://sysprofile.ru/p/1/dftm1

Последний раз редактировалось dftm1 22.06.2020 16:08, всего редактировалось 1 раз.

  RESPEKTROMETR

Member
Статус: Не в сети
Регистрация: 24.06.2016
Фото: 39
dftm1 писал(а):
тот самый случай когда очучение "можно лучше" не отпускает

конечно можно)
#77

_________________
14600KF / Rog Strix z690-i Gaming / 32Gb DDR5 A-die 7600 / RTX 4070TI Super / Phanteks AMP GH 1000W Platinum / Thermalright FROZEN EDGE 360

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
RESPEKTROMETR
я в смысле того что получилось сделать лучше соотнашение частота\тайминги\напруга чем было =) у тебя то явно самсунг би-дай под видом нонейма =)

_________________
https://sysprofile.ru/p/1/dftm1

  RESPEKTROMETR

Member
Статус: Не в сети
Регистрация: 24.06.2016
Фото: 39
dftm1 писал(а):
RESPEKTROMETR
я в смысле того что получилось сделать лучше соотнашение частота\тайминги\напруга чем было =) у тебя то явно самсунг би-дай под видом нонейма =)


Видать одна на 1000 партий goodram попалась) я просто вчера еще один занизил trdwr с 9 до 8 и чтение с 56 выросло до 57 и задержка на капельку, все стабильно разумеется.

_________________
14600KF / Rog Strix z690-i Gaming / 32Gb DDR5 A-die 7600 / RTX 4070TI Super / Phanteks AMP GH 1000W Platinum / Thermalright FROZEN EDGE 360

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
AndreyHiTech писал(а):
Вечер ,духота, уже мозг поплыл. Как то между строк читается :)

да все норм,я с недосыпа например бывает туплю :D

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  Kolob

Member
Статус: Не в сети
Регистрация: 03.02.2017
Откуда: Тюмень
Фото: 39
RESPEKTROMETR писал(а):
конечно можно

Жёстко. Тут большую роль играет частота проца, сколько будет задержка при 4200? И можно полность настройки посмотреть? Какой недели проц?

_________________
STRIX B550-F GAMING/R9 5950x/4x8gb PVS 3800 cl14/3080 ROG/Liquid Freezer II-360/Phanteks Revolt X 1200w/ Phanteks Enthoo Pro2

  JanZan

Junior
Статус: Не в сети
Регистрация: 22.06.2020
Добрый день, это совсем печальный результат для u4 2*16 3000(в стоке) ?
#77 официальный радикал
  RESPEKTROMETR

Member
Статус: Не в сети
Регистрация: 24.06.2016
Фото: 39
Kolob писал(а):
Жёстко. Тут большую роль играет частота проца, сколько будет задержка при 4200? И можно полность настройки посмотреть? Какой недели проц?

4.2 неохота скидывать, проц 3600 бокс 1952 19 год декабрь
тайминги вот
#77

tRDWR только понизил до 8

_________________
14600KF / Rog Strix z690-i Gaming / 32Gb DDR5 A-die 7600 / RTX 4070TI Super / Phanteks AMP GH 1000W Platinum / Thermalright FROZEN EDGE 360

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
JanZan писал(а):
обрый день, это совсем печальный результат для u4 2*16 3000(в стоке) ?

а что с латентность высокая,частота нормальная хмп что ли включен? power down еще выключи

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  JanZan

Junior
Статус: Не в сети
Регистрация: 22.06.2020
Remarc писал(а):
а что с латентность высокая,частота нормальная хмп что ли включен? power down еще выключи

все выставлял по dram калькулятору

Добавлено спустя 3 минуты 35 секунд:
вот еще тайминги
#77 радикал

латентность высокая из за двуранка наверное


Последний раз редактировалось JanZan 22.06.2020 17:33, всего редактировалось 1 раз.

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
JanZan писал(а):
все выставлял по dram калькулятору

вот сделай как я написал

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  JanZan

Junior
Статус: Не в сети
Регистрация: 22.06.2020
Remarc писал(а):
вот сделай как я написал

В msi этот пункт power down enable, если да, то ничего не меняет, латентность также 72 +- погрешность
  eRzZz

Member
Статус: Не в сети
Регистрация: 02.12.2011
Откуда: Новокузнецк
Фото: 3
Remarc писал(а):
а что с латентность высокая,частота нормальная хмп что ли включен?

У него с частотой проца проблемы, не бустит совсем судя по бенчу памяти
JanZan писал(а):
Добрый день, это совсем печальный результат для u4 2*16 3000(в стоке) ?

Какие настройки на процессор стоят на мат. плате?

_________________
Если все присутствующие говорят про Вас только хорошее - значит это Ваши похороны!

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
JanZan писал(а):
В msi этот пункт power down enable, если да, то ничего не меняет, латентность также 72 +- погрешность

значит он в авто так же выключен как и при явном disable

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  Kolob

Member
Статус: Не в сети
Регистрация: 03.02.2017
Откуда: Тюмень
Фото: 39
JanZan писал(а):
вот еще тайминги

rrds 4 + faw 16. rtp 8 + twr 16. вбивать строго парами. faw= rrds x4. rtp 1/2 twr. со включенным GDM twr и rtp чётные

_________________
STRIX B550-F GAMING/R9 5950x/4x8gb PVS 3800 cl14/3080 ROG/Liquid Freezer II-360/Phanteks Revolt X 1200w/ Phanteks Enthoo Pro2

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35530 • Страница 472 из 1777 • <  1 ... 469  470  471  472  473  474  475 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
