  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
Вроде всё выставил
Вложение:

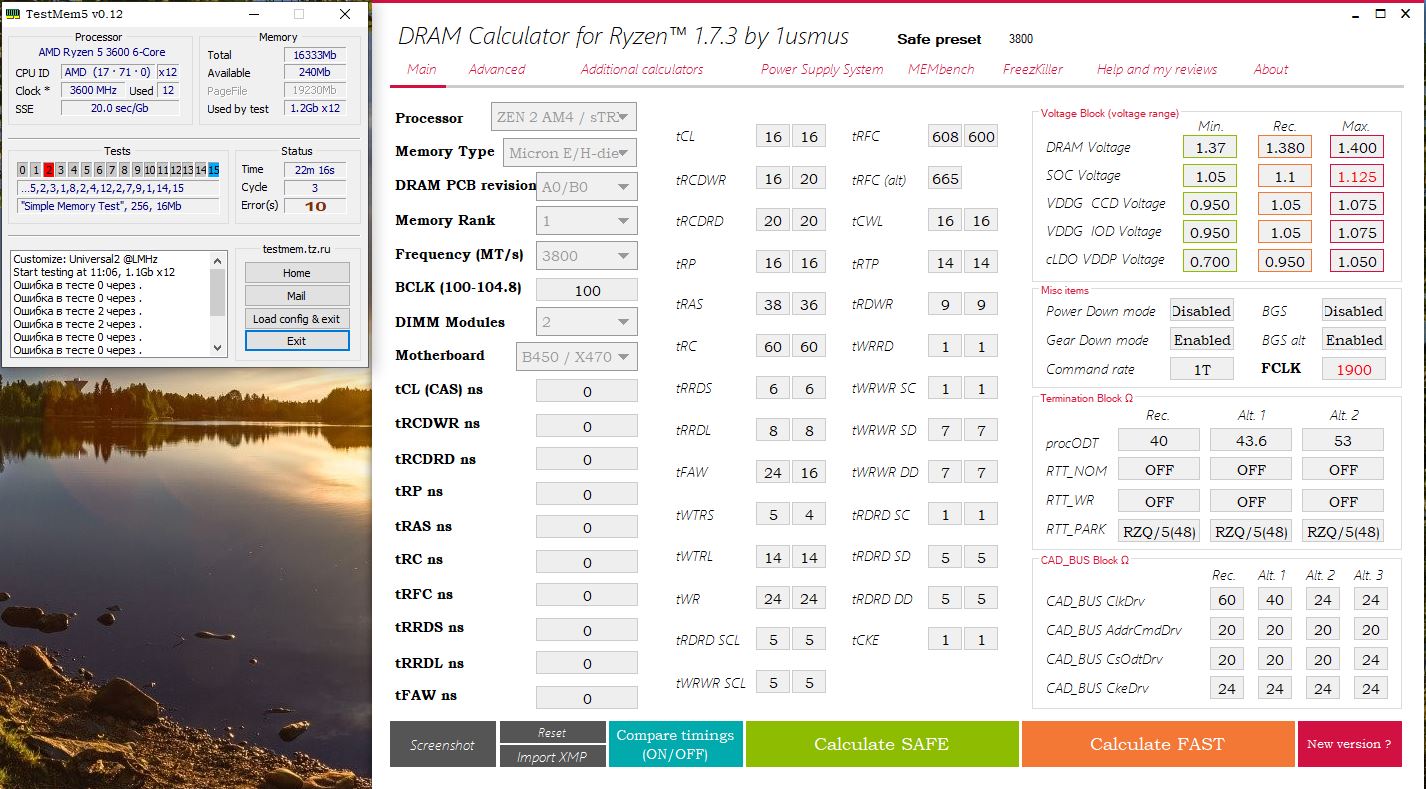

Прогон 3800Mhz, Safe, errors.JPG
Прогон 3800Mhz, Safe, errors.JPG [ 219.75 КБ | Просмотров: 471 ]

CAD_BUS 24-24-24-24

_________________
🚫

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
James_on писал(а):
Вроде всё выставил


tras 38 tfaw 24 twtrs 5 trfc 665 - выстави и прогони tm5

_________________
https://sysprofile.ru/p/1/dftm1

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
dftm1 да, уже выставил, тестю.
Вот в прошлые настройки ошибка вылезла после 9-й минуты и было их всего 3, тест остановил. А так, на этом времени вылезало сразу по 10 штук.

Добавлено спустя 3 минуты 7 секунд:
Нет. Тоже ошибки.

_________________
🚫

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
James_on писал(а):
Нет. Тоже ошибки.

пробуй советы fedx и tRDWR поднять в том числе, пробуй память с фабрикой на шаг вниз опустить т.е. 3733

_________________
https://sysprofile.ru/p/1/dftm1

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
dftm1 писал(а):
пробуй советы fedx

Ошибки тоже.

_________________
🚫

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
James_on писал(а):
Ошибки тоже.


опусти память на шаг вниз(тайминги пока оставь от 3800), этот шаг вниз ничего сильно не ухудшит , но зато может дать намного больше ужать тайминги

_________________
https://sysprofile.ru/p/1/dftm1

  A454

Junior
Статус: Не в сети
Регистрация: 03.04.2020
Я только сейчас обратил внимание, что при тестировании памяти напряжение на память автоматически увеличивается на 0,02 В. Так, если установлено 1,4 В, то под нагрузкой по датчику оно становится 1,424 В; если установлено 1,42 В, то становится 1,44 В. Замечали такое?

_________________
AMD Ryzen 3700X, MSI X470 Gaming Pro Max, Crucial Ballistix BLS16G4D32AESB (2x16GB)

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
A454 писал(а):
Я только сейчас обратил внимание, что при тестировании памяти напряжение на память автоматически увеличивается на 0,02 В. Так, если установлено 1,4 В, то под нагрузкой по датчику оно становится 1,424 В; если установлено 1,42 В, то становится 1,44 В. Замечали такое?

погрешность софта

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
Семь потов сошло, пока тест шёл. И то, не закончился ещё.
Вложение:

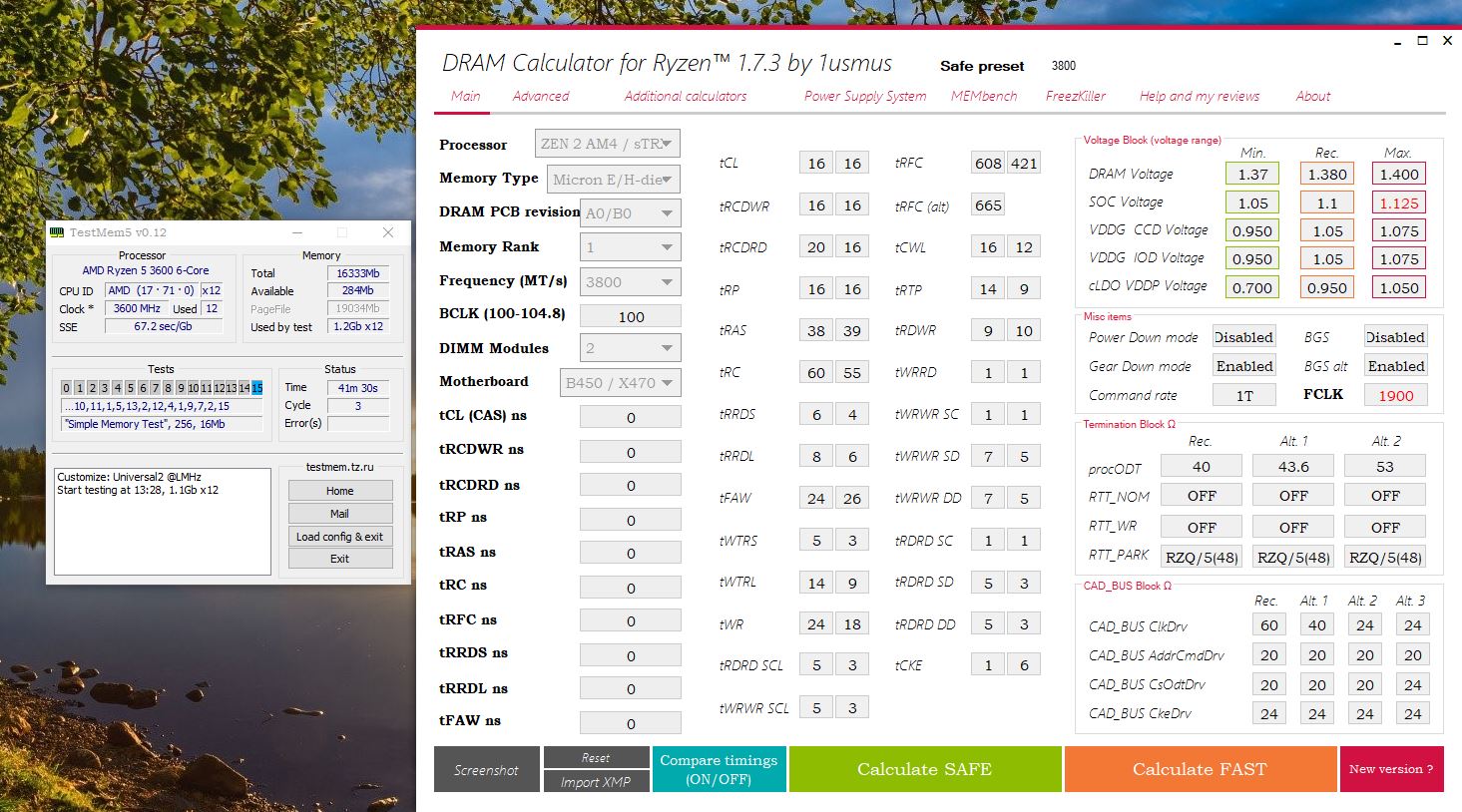

3800Mhz, STABLE!!!.JPG
3800Mhz, STABLE!!!.JPG [ 248.55 КБ | Просмотров: 403 ]


Можно пробовать скручивать вниз тайминги для стабильности на этой частоте? Или напряжения сначала?

_________________
🚫

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
James_on писал(а):
Семь потов сошло, пока тест шёл. И то, не закончился ещё.

tcwl 12 и оно запускается?интересно однако

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
Remarc ничего не запускается. Я на радостях не тот профиль активировал. :mad2:

_________________
🚫

  JanZan

Junior
Статус: Не в сети
Регистрация: 22.06.2020
Потестил я свои 2*16 3000 u4 на частоте 3600 в safe и fast, ошибки в testmem5 anta777 с первых минут. В итоге выставил 3466 в fast, ошибок нет. Либо мне попались хреновые плашки, либо двуранк не очень хорошо работает на матерях MSI
  prafesianal

Member
Статус: Не в сети
Регистрация: 08.01.2020
Remarc писал(а):
prafesianal писал(а):
Goodram Iridium [IR-X2666D464L16S/16GDC] до такого получилось разогнать, это наверно максимум для нее ?

почему думаешь что максимум?


Да я не шибко разбираюсь, а райзен калькуляторе нет nanya чипов, поэтому хз что и куда тыкать =D

_________________
R5 2600 // 1650Super (+150/+1450) // 2x8 2666>3400 cl18 Goodram

  StAlllex

Junior
Статус: Не в сети
Регистрация: 23.06.2020
Добрый день. У меня сложилась странная ситуация, в которую я не очень верю, хотелось бы понять где я пропускаю какуюто проблему. В наличии две самые простые и дешевые плашки памяти от Crucial 2400Мгц CL17, потратив пару вечеров на подбор таймингов и напряжений, смог на этой памяти взять чатсоту 3800Мгц с минимальными таймингами 17-24-12-16-33-60-665 CR2 (был еще стабильный вариант 17-24-12-15-40, но решил ценой единицы одного тайминга сократить на 7 единиц другой) на напряжении 1.32v (1.328v с добавлением от матери). Райзен калькулятор ни в какую не хотел мне помогать в разгоне, с его данными на частотах выше 3200 не стартовала память. Так как я не верю в такую простоту, хочу понять, если здесь прибавилось - где убавилось, и как такое возможно, если на моей материнке по спецификации максимальная частота памяти 3466Мгц (MSI b450m Pro-VDH v2 с самым новым биосом). Частоту 3466Мгц я смог взять только после смены процессора с райзена 1600 на райзен 3600, до этого стабильный максимум был 3200Мгц, как только обновился - погнал до 3466Мгц и был уверен что это максимум мат. платы, но ради интереса спустя пол года решил нащупать максимум, и оказался он крайне неожиданным. После 3466Мгц прирост показателей так же имеется, в районе 8%. В связи с этим несколько вопросов: Как? Где я что-то упустил? И не сдожнет ли мать/память в таком режиме работы? Плашки без радиаторов (хотя и теплые после стресс теста). Характеристики памяти и результаты разгона прикладываю под спойлером.
#77
#77
#77
  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
James_on как я понимаю, задачи поменялись на с 3600/1800MHz на 3800/1900 MHz.
Откуда такая упертость тайминги выставить по калькулятору и потом кричать все не стабильно и все плохо?.
Частоту зафиксировал на авто для понимания значения сопротивлений. А дальше поехали с таймингами, потихоньку снижать. Если есть запас по напряжению, то можно и tCL поиграться. Если нету, ну тогда до первой ошибки.
Каждый тайминг и каждую настройку нужно проверять тестами 2-3 раза (ТМ5 и Бенч калькулятора в дефолт). Потом уже, на 3-4 раз, уже поймёшь какой из таймингов может приводить к нестабильности, тогда и группами можно настраивать. А как Remarc или Fedx то это уже высший пилотаж - 30-40 мин и все готово.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
SRV1977 писал(а):
задачи поменялись на с 3600/1800MHz на 3800/1900 MHz.

Задача на 3800Mhz была изначально. Как мне говорили, чтобы взять эту частоту совсем делать ничего не нужно, только накинуть частоты памяти и IF. Как выяснилось, делать нужно и делать нужно очень много.
Началось с калькулятора, когда он был простым ориентиром, xyligano даже корректировал некоторые тайминги, но потом он стал занят и его больше я не беспокоил, на 3600Mhz настраивал сам, без калькулятора. В итоге, нашёл стабильность вроде как.
Потом успокоился, но читая тему каждый раз мне покоя не даёт мысль, что не может такого быть, чтобы эти хвалёные микроны не взяли 3800Mhz, и пошёл снова за разгоном. Но как оказалось, чтобы дать +200Mhz сверху нужно перелопатить кучу таймингов и вот тут вопрос, который я задаю прямо уже который раз.
Есть вот желаемая частота - 3800Mhz. Есть с десяток таймингов. Какую группу таймингов нужно крутить в ПЕРВУЮ очередь, чтобы найти стабильность на частоте?
Я так понимаю, что есть тайминги, которые отвечать за стабильность, есть те, что дают производительность. Вот и вопрос, смысл крутить вторые, если мы ищем пока стабильность.
Вот сейчас уже, взял калькулятор и прям по нему Safe Preset вбил тайминги на 3800Mhz. Итог - сыпет ошибки после 9 или 10-й минуты.

_________________
🚫

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
James_on Сколько раз говорить калькулятор не твои тайминги и настройки!
Все в авто, крутишь только частоту и вольтаж.
Взял 3800/1900 с авто таймингами прошел тест стабильности, по КАЛЬКУЛЯТОРУ выстави сопротивления RTT, ProctODT и снова тест стабильностми. Это все что нужно от калькулятора.
Теперь, зная напряжение на Soc, VDDG, напряжение на память, мы можем улучшить производительность настраивая тайминги не по калькулятору, а вручную. каждый тайминг, шаг за шагом.
первый тайминги tRRDS, tRRDL, потом tFAW = 4 умножить на tRRDS, потом tWR. После каждого измениния каждого тайминга проходи ТМ5 и бенч. Посмотри как изменяется скорость работы плашек.
Потом tCL - если при изменение этого тайминга будут ошибки в ТМ5, то пробуй повысить напряжение, так как этот тайминг масштабируется напряжением. И так по порядку. tRAS и tRC выставляешь по формулам.
КАЖДЫЙ по ОТДЕЛЬНОСТИ. Если при этом будут ошибки, то увеличивай значение +2. В принципе пока все для стабильности.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Fley

Member
Статус: Не в сети
Регистрация: 27.06.2019
SRV1977 писал(а):
Это все что нужно от калькулятора.

Ну не знаю..
Я беру от калькулятора все тайминги, cud bas`ы, вольтажи, но меняю только вольтажи после тестов.

_________________
LG 27GL850 144 Hz, R7 5700X, 16gb Ballistix U4 (3733), 1.35v (16-16-19-16-36), Asrock B450 Pro4, MSI Suprim X 3080 1905mhz@0,9v, XPG Core Reactor 850W

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Fley беру от калькулятора .... и даже не задумаясь о том, что могут эти плашки.
Cad это сопротивления, вроде как.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

Последний раз редактировалось SRV1977 23.06.2020 15:28, всего редактировалось 1 раз.

  Fley

Member
Статус: Не в сети
Регистрация: 27.06.2019
SRV1977 писал(а):
и даже не задумаясь о том, что могут эти плашки.

Ну погнались они до 3800 по калькулятору, линкс проходит, тм5 проходит. Что еще надо то?
На таймингах от 3600

_________________
LG 27GL850 144 Hz, R7 5700X, 16gb Ballistix U4 (3733), 1.35v (16-16-19-16-36), Asrock B450 Pro4, MSI Suprim X 3080 1905mhz@0,9v, XPG Core Reactor 850W

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 475 из 1778 • <  1 ... 472  473  474  475  476  477  478 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: baribalbear, Garik14, GrandSportS, Nick57, Yurex80 и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
