  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
Remarc не, это вообще в стоке всё. С автотаймингами не грузится ни одна планка со слота B2.

_________________
🚫

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Проблему нашли? Атомно уснуть не могу!

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
SRV1977 нет...всё по-прежнему.
Казалось бы, тайминги не такие замороченные, но не стартует ни одна планка в слоте B2. С этими же таймингами каждая планка стартует в слоте A2.
Теоретически, из-за более близкого расположения слота A2 к процессору, поэтому и стартует легче. Тесты ещё не проводил в слоте A2 с автотаймингами каждой планки.

_________________
🚫

  ElCubano

Junior
Статус: Не в сети
Регистрация: 23.06.2020
JanZan писал(а):
Потестил я свои 2*16 3000 u4 на частоте 3600 в safe и fast, ошибки в testmem5 anta777 с первых минут. В итоге выставил 3466 в fast, ошибок нет. Либо мне попались хреновые плашки, либо двуранк не очень хорошо работает на матерях MSI


Я бы не говорил ничего плохого про матерей MSI - они отлично гонят память. 3800-16-19-16-9-38 552 58 у меня едут стабильно балики дуалы и на X570 MEG UNIFY и на B450M Mortar

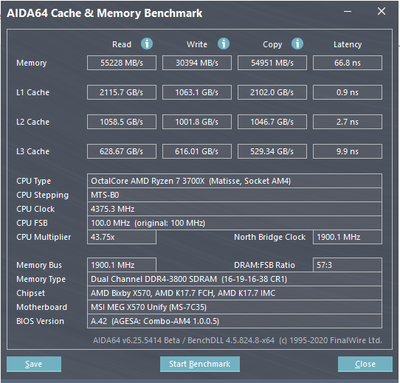

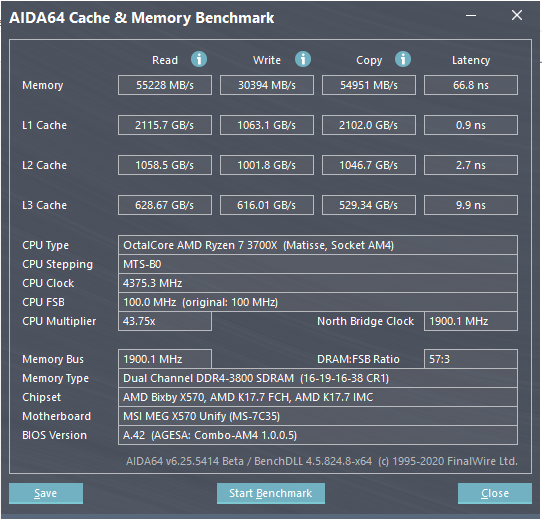

Вложение:
Result.png [ 1.46 МБ | Просмотров: 611 ]

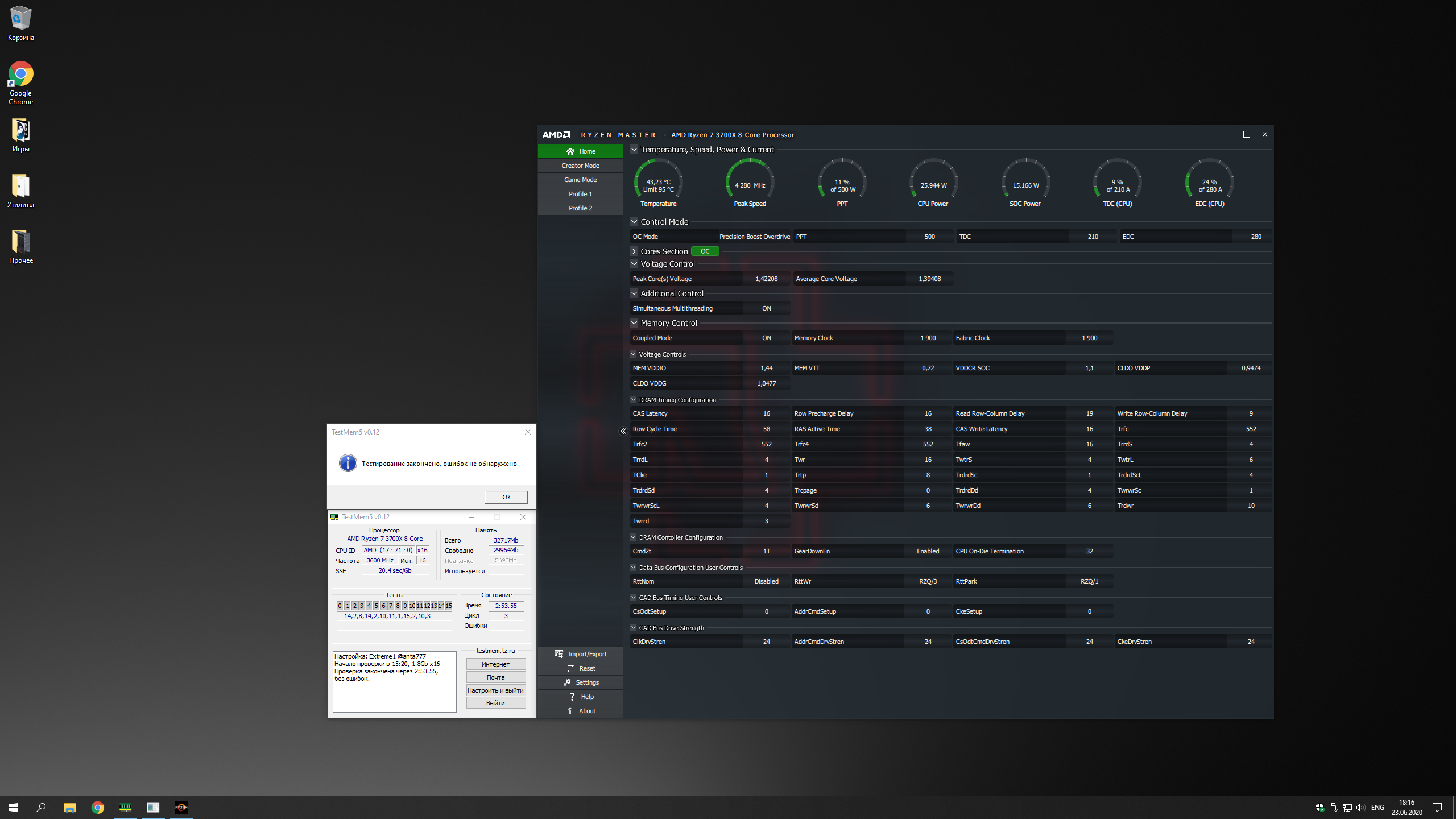

Вложение:
Последний результат.png
Последний результат.png [ 115.11 КБ | Просмотров: 611 ]


  Prof

Member
Статус: Не в сети
Регистрация: 30.08.2015
Откуда: Москва
Фото: 42
James_on писал(а):
James_on

проц в сокете переставь

_________________
Ryzen 7 5800x(4.7Ггц)
ASUS PRIME X470-PRO
PVS 3800Мгц(15-14-14-28-1Т)
Red Devil 6600 XT 2800/2150
Cooler Master Silent Pro M2 RSA00-SPM2D3-EU

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
James_on писал(а):
А я ж отписывался о своих экспериментах по тестированию каждой планки.

да я видел,щас еще раз посмотрел у тебя одна планка может 3733 а вторая только 3600,тогда зачем ты пробудешь 3800?тем более что b2 слот у тебя хуже гонит память

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
Prof фига себе меры :D
Что это даст?

Remarc писал(а):
да я видел,щас еще раз посмотрел у тебя одна планка может 3733 а вторая только 3600

Это я так настроил. Может, что не правильно выставил. Просто не могу поверить, что E-Die не могут завестись на 3800Mhz, вот не верю. Даже на 3733Mhz не могут.
Remarc писал(а):
тем более что b2 слот у тебя хуже гонит память

Ещё одна фобия к выбору материнки :D
Такое разве может быть, что один из слотов хуже гонится?

_________________
🚫

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
James_on Понятно, в каком то гайде 1usmus рассказывал, что частотой VRМ Можно добиться лучшего результата. Думаю это твой случай. Я уже не помню как называется этот параметре, у меня кстати на скрине он есть, там 400 установлено, он в настройках там же где и LLC.
Но, думаю Remarc более детально об этом сможет рассказать.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
SRV1977 я видел, но у себя там я ничего не нашёл подобного, именно в том блоке. Может, спрятано это ещё где.
Просто меня смущает тот факт, что, судя по статистике Micron E-Die, ребята особо не напрягаются для достижения частот 3800Mhz. Частоты, напряжения и крутанули пару таймингов. В моём случае надо ехать аж за частотой VRM :D

_________________
🚫

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
James_on писал(а):
Это я так настроил. Может, что не правильно выставил. Просто не могу поверить, что E-Die не могут завестись на 3800Mhz, вот не верю. Даже на 3733Mhz не могут.

бывает такое,у меня на патриотах так же,из 2х планок лишь одна может 3866
James_on писал(а):
Ещё одна фобия к выбору материнки :D
Такое разве может быть, что один из слотов хуже гонится?

на ch6 a2 и b2 различались примерно на 50мгц

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 24.06.2020 9:05, всего редактировалось 1 раз.

  StAlllex

Junior
Статус: Не в сети
Регистрация: 23.06.2020
James_on писал(а):
Просто не могу поверить, что E-Die не могут завестись на 3800Mhz, вот не верю.

Не унывай, я тоже до сих пор не могу поверить что погнал 2 куска зеленого текстолита E-Die за 2700р каждый с 2400 до 3800 CL17 при 1.32v подобрав только 6 таймингов. Основное что заметил пока гнал свои плашки, это без завышения CDRR ничего не гналось, ну я особо и не вникал в нюансы и мелкие тайминги, только первичные.
Опять же тут как повезет, вон с камнем не повезло мне видимо. люди р5 3600 на 1.15v лочат с 4300мгц, у меня 4300 в принципе не берет, толкьо 4175.
  Vorvort

Мемbеr
Предупреждение
Статус: Не в сети
Регистрация: 13.09.2012
Откуда: Москва
Фото: 19

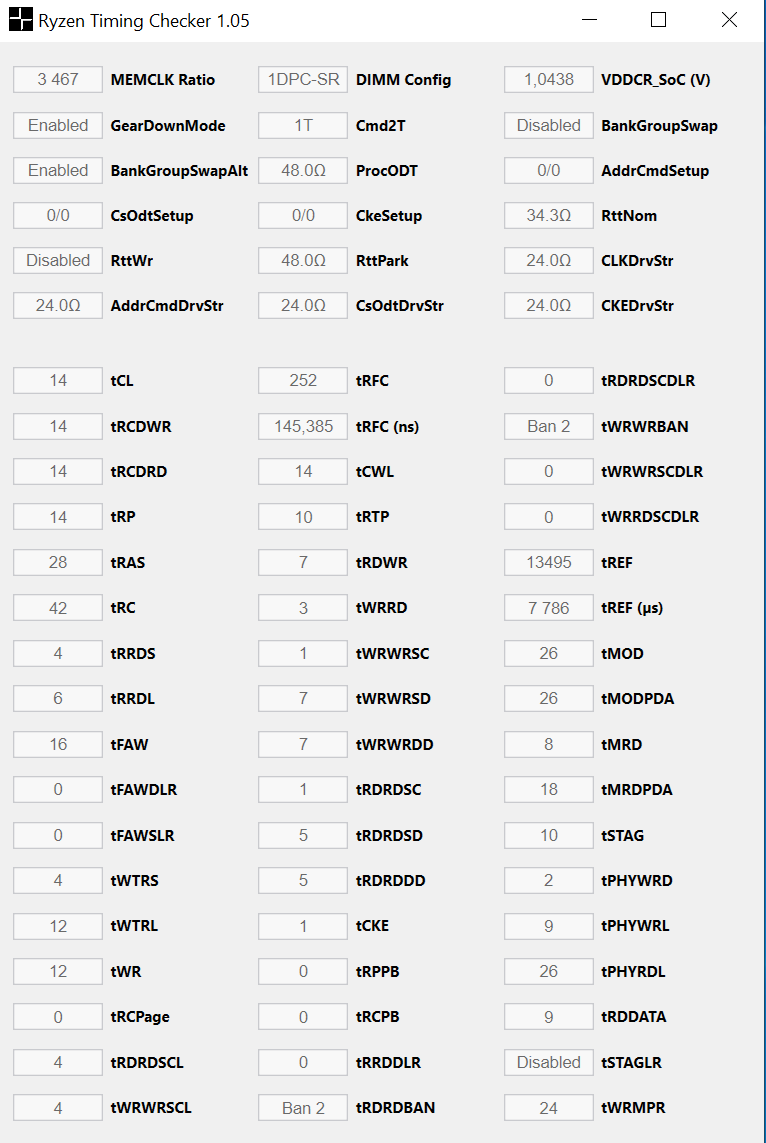

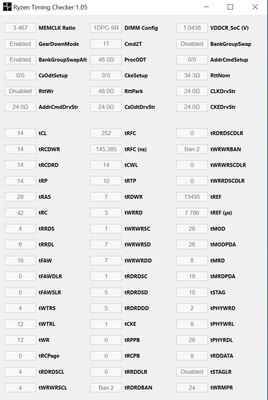

Господа оверклокеры! У кого модули памяти 4х8 Гб, что вам пишет RTC про ранговость памяти в графе DIMM Config? У меня 1DPC-SR.


Вложения:
Настройки памяти.png
Настройки памяти.png [ 53.06 КБ | Просмотров: 557 ]

_________________
Если ты еще раз публично усомнишься в себе, то я убью тебя собственной рукой! ©Рейксмаршалл Тренкенгофф Total War: Warhammer
  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
StAlllex писал(а):
я тоже до сих пор не могу поверить что погнал 2 куска зеленого текстолита E-Die за 2700р каждый с 2400 до 3800 CL17 при 1.32v подобрав только 6 таймингов.

Ещё и на бюджетной материнке. Вот это меня и напрягает. :facepalm:

_________________
🚫

  prafesianal

Member
Статус: Не в сети
Регистрация: 08.01.2020
Посоны , что нужно можно понижать, шарю от слова никак совсем. На 3200 были такие тайминги, 1.34 вольтаж максимален для ддр4 ? В биосе 1.35 уже красным подсвечивается.

3200 без ошибок на этом работало.
#77

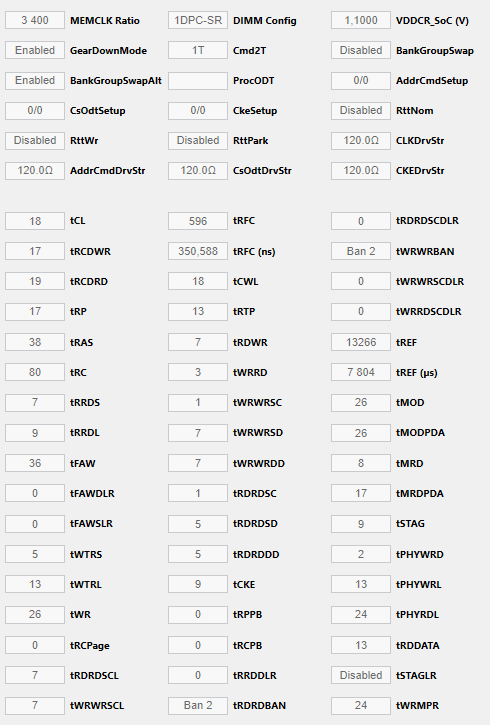

Это 3400.


Вложения:
Screenshot_1.png [ 31.62 КБ | Просмотров: 523 ]

_________________
R5 2600 // 1650Super (+150/+1450) // 2x8 2666>3400 cl18 Goodram
  Kolob

Member
Статус: Не в сети
Регистрация: 03.02.2017
Откуда: Тюмень
Фото: 39
prafesianal писал(а):
Это 3400

trfc 532 должен 99% поехать

_________________
STRIX B550-F GAMING/R9 5950x/4x8gb PVS 3800 cl14/3080 ROG/Liquid Freezer II-360/Phanteks Revolt X 1200w/ Phanteks Enthoo Pro2

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
James_on писал(а):
Просто меня смущает тот факт, что, судя по статистике Micron E-Die, ребята особо не напрягаются для достижения частот 3800Mhz.

Тоже так думал, и поэтому 5 досок и 3 комплекта памяти поменял в свое время, благо с минимальными затратами.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  AndreyHiTech

Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
A454 писал(а):
Я только сейчас обратил внимание, что при тестировании памяти напряжение на память автоматически увеличивается на 0,02 В. Так, если установлено 1,4 В, то под нагрузкой по датчику оно становится 1,424 В; если установлено 1,42 В, то становится 1,44 В. Замечали такое?

Замечали. У меня при разных напряж выставленых в биос по разному завышает. Например при 1.38в в биос - 1.406в на мультиметре и хв инфо, при 1.39в так же 1.406в в хвинфо, но уже чуть выше vtt dimm и так от 1.3в до 1.4в. 1.4в в биос - 1.416в в хвинфо и на мультиметре, 1.42в -1.44в. 1.43в -1.452в, и после 1.4в в биос оно поднимает добавляет как vdimm так vtt dimm одновременно. Мои наблюдения.
Remarc писал(а):
погрешность софта

Я и туда с мультиметром лазил, действительно завышает. vdimm в hwinfo соответствует показаниям мультиметра. А вот vtt dimm в hwinfo показывает как в биос, а по факту на мультиметре так же завышено. Но равно 1\2 vdimm.
пс.. платы разные, поэтому возможно такое только у меня, возможно и у всех. Надо проверять самим.
И проверял я только первый слот. Возможно на других напряжение отличается. Тем более если 4 планки установить. Как там преобразователь напряж выдает интересно. Если на 1ый слот от преобразователя подается 1.41в, а на 4ый 1.4в, это же так же на разгон памяти влияет. :?:

Добавлено спустя 13 минут 51 секунду:
James_on писал(а):
Но как оказалось, чтобы дать +200Mhz сверху нужно перелопатить кучу таймингов и вот тут вопрос, который я задаю прямо уже который раз.
Есть вот желаемая частота - 3800Mhz. Есть с десяток таймингов. Какую группу таймингов нужно крутить в ПЕРВУЮ очередь, чтобы найти стабильность на частоте?

Вообще настроил 3600мгц стабильно, добавил +200мгц и нужно добавить просто напряж(на b-die). На микронах поднять rrcd и rfc +voltage - все(возможно еще что то, не вникал в микроны). Что то видно не так или с таймингами или с IF. попробуй 3733мгц, 3667мгц IF.

Добавлено спустя 23 минуты 44 секунды:
vorvort писал(а):
У кого модули памяти 4х8 Гб, что вам пишет RTC про ранговость памяти в графе DIMM Config? У меня 1DPC-SR.

2DPC-SR(2 модуля на канал - сингл ранк) писало, когда был р5 2600 и работал rtc.
  JanZan

Junior
Статус: Не в сети
Регистрация: 22.06.2020
Вдруг кто будет искать через поиск.
На матерях MSI если Command rate выставить 1T, то Gear Down Mode ставится в Auto и не дает себя изменить. Чтобы принудительно его изменить, нужно Command rate выставить в Auto.
Возможно именно отключенный Gear Down Mode дает ошибки в тесте TestMem5 @anta777.
  James_on

Moderator
Статус: Не в сети
Регистрация: 02.12.2009
Откуда: Russia
Фото: 17
AndreyHiTech писал(а):
На микронах поднять rrcd и rfc +voltage - все(возможно еще что то, не вникал в микроны). Что то видно не так или с таймингами или с IF. попробуй 3733мгц, 3667мгц IF.

Voltage, напомню, выставляется сразу с запасом, огромным - 1.45V
Частоту не берёт даже 3733Mhz, такое ощущение, что заблокировано на частоте 3600Mhz и всё тут.

_________________
🚫

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
JanZan что ты дружище загнул. Ошибки в тесте это значит не правильно настроенные тайминги, так то. Что касается CR2T, GDM, то при выставлении CR2T - 1T, у меня GDM отключился автоматически, при стабильном разгоне.

Добавлено спустя 5 минут 19 секунд:
James_on fedx тоже не разобрался? он там обещался как домой приехать

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 480 из 1778 • <  1 ... 477  478  479  480  481  482  483 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: rushigo и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
