Выбор оперативной памяти DDR-4. Обсуждаем, помогаем, делимся советами.

Общая рекомендация к покупке: модули Crucial Ballistix 3000CL15 или 3200CL16 содержащие в маркировке U4 или AES (старая ревизия).
В версиях с RGB подсветкой установлены датчики температуры.
Модули остальных производителей: более высокоскоростные, с RGB подсветкой и т.д. - чаще излишняя трата денег, чем хороший выбор.



Гайд по выбору оперативной памяти (актуален на 2022 год)
Перед покупкой модулей их совместимость с материнской платой по списку официально поддерживаемых модулей (Qualified Vendors List - QVL) проверять не нужно!!! Это пережиток прошлого. У самих производителей материнских плат физически не может быть модулей всех возможных конфигураций и объемов от всех вендоров. Просто покупаем любую память из разделов ниже и пользуемся.

1. Если вам нужен вариант с разгоном 4200+ Мгц (Samsung B-die)
С максимальной скоростью и низкими задержками, то берем память с чипами Samsung B-die. Ценник 10-12 тыс. рублей за 2x8 Gb и 20-22 тыс. рублей за 2x16 Gb.

B-die 2x8 Gb
Берем любые G.SKILL Trident Z с профилем XMP 3200 14-14-14-34 (маркировка F4-3200C14D-16GT) или XMP 3600 16-16-16-36 (маркировка F4-3600C16D-16GT). Буквы после GT означаю цвет радиаторов, например:
F4-3200C14D-16GTZ
F4-3200C14D-16GTZSK
F4-3200C14D-16GTZSW
F4-3200C14D-16GTZKW
F4-3200C14D-16GTZR
F4-3200C14D-16GTZRX
F4-3600C16D-16GTZ
F4-3600C16D-16GTZR
F4-3600C16D-16GTZKW
F4-3600C14D-16GTRSA
F4-3600C14D-16GTEGA
F4-3600C14D-16GTESA
Если в конце маркировки стоит буква "C", то модули будут с таймингами 16-19-19-39 - покупать их не следует (например F4-3600C16D-16GTZRC).
B-die 2x16 Gb
Берем любые G.SKILL Trident Z с профилем XMP 3200 14-14-14-34 (маркировка F4-3200C14D-32GT), XMP 3600 16-16-16-36 (маркировка F4-3600C16D-32GT), XMP 3600 14-15-15-35 (маркировка F4-3600C14D-32GT) и XMP 3600 14-14-14-34 F4-3600C14D-32GT__A. Буквы после GT означаю цвет радиаторов, например:
F4-3200C14D-32GTZ
F4-3200C14D-32GTZSK
F4-3200C14D-32GTZSW
F4-3200C14D-32GTZKW
F4-3200C14D-32GTZR
F4-3600C16D-32GTZN
F4-3600C16D-32GTZR
F4-3600C16D-32GTRS
F4-3600C14D-32GTRS
F4-3600C14D-32GTRG
F4-3600C14D-32GTZN
F4-3600C14D-32GTZR
F4-3600C14D-32GTESA
F4-3600C14D-32GTZRA
F4-3600C14D-32GTRSA
F4-3600C14D-32GTEGA
Если в конце маркировки стоит буква "C", то модули будут с таймингами 16-19-19-39 - покупать их не следует (например F4-3600C16D-32GTZNC).
Если в конце маркировки стоит буква "A", то модули c XMP профилем начиная с частоты 3600 Mhz будут с более ужатыми первичными таймингами 14-14-14 вместо 14-15-15 (tRCD и tRP у них равны tCL) - покупать их можно, но они дороже на ~10-15% (например F4-3600C14D-32GTZRA против F4-3600C14D-32GTZR).

Расшифровка маркировки на примере F4-3200C14D-16GTZSK:
F4 - тип памяти DDR4 (F2 - DDR2, F3 - DDR3, F5 - DDR5);
3200 - частота 3200 Мгц (3600 для 3600 Мгц, 4000 для 4000 Мгц и т.д.);
C14- тайминг tCL XMP профиля 14-14-14-34;
D - Dual - 2 модуля в комплекте (Q - Quad - 4 модуля; Q2 - 2xQuad - 8 модулей, кто не видел упаковка выглядит так и так);
16G - объем комплекта 16 Gb (2x8 Gb);
TZ - серия Trident Z;
SK - цвет радиаторов;

Цвета радиаторов: TZ - серо-красные; TZSK - серо-черные; TZSW - серо-белые; TZKW - черно-белые; TZR - черные с RGB; TZRX - черные с RGB for AMD (чисто маркетинговый ход, на Intel комплект работает без проблем). Таблицу цветов можно посмотреть тут.

Так же к покупке можно рассмотреть серию Ripjaws V или FlareX. От Trident Z отличаются более бюджетными радиаторами из тонкого металла. Экономия по сравнению с Trident Z не существенна, но в случае разгона 4000+ Мгц вы можете получить ошибки вследствие перегрева памяти (особенно на дуалах 2x16 Gb).
2x8 Gb - F4-3200C14D-16GVK, F4-3600C16D-16GVK, F4-3200C14D-16GVR и F4-3200C14D-16GFX
2x16 Gb - F4-3200C14D-32GVK, F4-3200C14D-32GVR и F4-3200C14D-32GFX, F4-3600C14D-32GVKA
Если в конце маркировки стоит буква "C", то модули будут с таймингами 16-19-19-39 - покупать их не следует (например F4-3600C16D-16GVKC).

Покупать модули G.SKILL с профилем XMP 4000, 4600, 4800 стоит только если вы понимаете зачем они вам нужны и у вас есть плата способная заводить память 4400+ Мгц (покупать и эксплуатировать такую память в XMP бессмысленно). Модули серии Trident Z Royal не несут в себе никаких отличий кроме красивых радиаторов и цены, а порой и наличия самых дешевых чипов произодства hynix (например F4-3200C16D-32GTRS).

Для вариантов 2x8 Gb так же можно рассмотреть варианты покупки:
- Patriot Viper Steel 4000 и 4400 Мгц (маркировка PVS416G400C9K и PVS416G440C9K), Patriot Viper RGB 4000 Мгц (маркировка PVR416G400C9K). XMP профиль в этих комплектах должен быть именно 19-19-19-39.
- Team Group T-Force XTREEM с XMP 4000, 4133, 4300 и 4500 Мгц (маркировка начинается с TXKD416G4, в РФ только на Авито, либо заказывать с США).
На авито брать можно модули с датой производства от 2019 года (дата у G.SKILL Trident Z указана на голограмме на каждой планке "2020 sep" - сентябрь 2020 года). Брать старый B-die за цену Яндексмаркета не советую.
Перед покупкой нужно зайти на сайт Бидайфаиндер и удостовериться, что в рассматриваемых модулях действительно B-die: B-Die Finder, так же можно проверить модули по маркировке на hardwareluxx.de.
Частота памяти 4000 Мгц и даже 4600 Мгц не является гарантом того, что чипы окажутся именно B-die, уже давно выпускаются модули 4400 Мгц и выше с чипами hynix D-die (например Thermaltake TOUGHRAM ROO9D408GX2-4600C19A, брать их не стоит). Так же косвенным фактором наличия чипов B-die являются тайминги tRCD и tRP - у B-die они отличаются на +1 (редко +2) или равны tCL, например 14-14-14-34, 15-16-16-36 или 17-18-18-38. Если вы видите память 16-19-19-38, то это скорее всего не то, что вы ищите (например тот же Thermaltake TOUGHRAM 4600 Мгц 19-26-26-45). Сейчас на рынке представлены комплекты памяти с чипами Samsung B-die на примере G.SKILL F4-4000C16D-32GTZR с таймингами по XMP 16-19-19-39 и напряжением 1.40V, но покупать такое и рассчитывать на разгон памяти без "отвала tRCD" к примеру 16-16-16 или 16-17-17 я бы не стал. В пример могу привести комплект G.SKILL F4-4600C18D-16GTZR с XMP 18-22-22-42, который на заявленной часте в разгоне работал только с tRCD = 20.

Если финансово вы не ограничены и хотите получить модули с максимальным разгонным потенциалом на чипах Samsung B-die, то ваш выбор:
2х8 Гб
F4-4000C15D-16GTRS, F4-4000C15D-16GTRG и F4-4000C15D-16GTZR
F4-4266C17D-16GTZRB / F4-4266C17D-16GTRSB
F4-4400C17D-16GTZR / F4-4400C17D-16GTRS
Самый ТОП: F4-4000C14D-16GTZR / F4-4000C14D-16GTRS / F4-4000C14D-16GTRG / F4-4000C14D-16GTES / F4-4000C14D-16GTEG
2х16 Гб
F4-4266C17D-32GTRGB и F4-4266C17D-32GTRSB
F4-4400C17D-32GTRGB и F4-4400C17D-32GTRSB
Любые F4-3600C14D-32GT (в конце маркировки не должно быть "C", буква "A" свидетельствует о том, что модули будут "ровными" первичными таймингами 14-14-14 вместо 14-15-15)
Самый ТОП: F4-4000C14D-32GTEG / F4-4000C14D-32GTES

Вторичные и третичные тайминги для Intel можно ставить такие, воспользоваться этим гайдом или обратиться в профильную тему INTEL и AMD

2. Если вам нужен бюджетный вариант (Micron E-die / B-die)
С разгоном 3800-4000 Мгц CL16 на Intel и с ценником -20% от Samsung B-die, то ваш вариант Micron E-die / B-die. Ценник 5,5-7 тыс. рублей за 2x8 Gb, 12-13 тыс. рублей за 2x16 Gb и 24-26 тыс. рублей за 2x32 Gb.
E-die 2x8 Gb
Берем любые Crucial Ballistix с профилем XMP 3000 CL15, 3200 CL16 и 3600 CL16
маркировка (комплект): BL2K8G30C15U4, BL2K8G32C16U4 или BL2K8G36C16U4
маркировка (поштучно): BL8G30C15U4, BL8G32C16U4 и BL8G36C16U4
(главное, чтобы в маркировке присутствовало U4, последние буквы означают цвет радиаторов) например:
BL2K8G30C15U4WL
BL2K8G30C15U4B
BL2K8G30C15U4BL
BL2K8G30C15U4RL
BL2K8G32C16U4B
BL2K8G32C16U4BL
BL2K8G36C16U4R
BL2K8G36C16U4W

E-die / B-die 2x16 Gb
Берем любые Crucial Ballistix с профилем XMP 3000 CL15, 3200 CL16 и 3600 CL16
маркировка (комплект): BL2K16G30C15U4 (Micron rev.E), BL2K16G32C16U4 (Micron rev.E/rev.B) или BL2K16G36C16U4 (Micron rev.B)
маркировка (поштучно): BL16G30C15U4 (Micron rev.E), BL16G32C16U4 (Micron rev.E/rev.B) или BL16G36C16U4 (Micron rev.B)
(главное, чтобы в маркировке присутствовало U4, последние буквы означают цвет радиаторов) например:
BL2K16G30C15U4RL
BL2K16G30C15U4WL
BL2K16G30C15U4BL
BL2K16G32C16U4BL
BL2K16G32C16U4R
BL2K16G32C16U4B
BL2K16G32C16U4RL
BL2K16G32C16U4WL
BL2K16G36C16U4WL
BL2K16G36C16U4R
BL2K16G36C16U4B
Для того, что бы понять какие планки мы покупаем - dual rank или single rank, достаточно посмотреть шифр после маркировки:
M16FE1 -> 16 чипов / 8 с каждой стороны (dual rank), rev.E; M8FB1 -> 8 чипов (single rank), rev.B;

B-die 2x32 Gb
Берем любые Crucial Ballistix с профилем XMP 3200 CL16, маркировка BL2K32G32C16U4 (комплект), BL32G32C16U4 (поштучно) или XMP 3600 CL16, маркировка BL2K32G36C16U4 (комплект), BL32G36C16U4 (поштучно)
(главное, чтобы в маркировке присутствовало U4, последние буквы означают цвет радиаторов) например:
BL2K32G32C16U4B
BL2K32G32C16U4W
BL2K32G32C16U4WL
BL2K32G32C16U4RL
BL2K32G32C16U4BL
BL2K32G32C16U4R
BL2K32G36C16U4B
BL2K32G36C16U4BL

Расшифровка маркировки на примере BL2K8G32C16U4BL:
BL - серия BaLlistix;
2K - комплект из 2 планок (если планка продается поштучно, то эта часть отсекается);
8G - объем одного модуля 8 Gb;
32 - частота 3200 Мгц (30 для 3000 Мгц и 36 для 3600 Мгц);
C16 - тайминг tCL XMP профиля 16-18-18-36 (для C15 это 15-16-16-35);
U4 - ревизия (ранее шла серия AES);
B - цвет радиаторов B-black-черный (R-red-красный и W-white-белый);
L - наличия RGB подсветки. У модулей без RGB буква в маркировке отсекается. Из плюсов модулей с RGB можно выделить наличие датчиков температуры.

Стандартный разгон планок Micron E-die c профилем 3000/3200 Мгц на Intel это 3900-4000 Mhz с первичными таймингами 16-20-20-40 CR2 и напряжениями DRAM=1,45 В, IO=1,23 В, SA=1,23 В. Певичные, вторичные и третичные тайминги для Intel можно ставить такие или обратиться в профильную тему INTEL и AMD.
Так же можно рассмотреть варианты покупки модулей с Micron E-Die на вторичном рынке. На авито есть варианты Crucial Ballistix 3000 CL15 и 3200 CL16, в маркировке должны присутствовать буквы "AES", например BLS2K8G4D30AESBK, буквы после "AES" означают цвет радиаторов (2x8 Gb - BLS2K8G4D30AES и BLS2K8G4D32AES, 2x16 Gb - BLS2K16G4D30AES и BLS2K16G4D32AES).

3. Если вам нужен максимально бюджетный вариант
Если бюджет на память очень сильно ограничен (4000-4500 р.), вы собираете мультимедийный центр, компьютер для написания рефератов ребенку или бабушке в деревню, то покупаем 2 самых дешевых модуля по 8 Гб каждый частотой от 2400 Мгц. Заходим на яндекс маркет и выставляем фильтр: Тип - DDR4, Объем одного модуля - 8 Гб, Форм-фактор - DIMM, Частота - все от 2400 Мгц. Покупаем 2 самых дешевых, ценник будет начинаться от 1700 рублей за модуль. Нередко модули 2666 Мгц стоят дешевле 2400 Мгц, берем соответственно варианты с большей частотой. Покупая такой вариант сегодня вы экономите ~2000 рублей по сравнению с Micron E-die, но в случае апгрейда системы эту память придется менять.

Что купить при бюджете на память 8.500-12.000 р.?
Новую:
Позиция 1-3 на чипах Micron E-die (бюджет 6000-7500 р., смотрите так же предложения на Алиэкспресс):
1. Crucial Ballistix BL2K8G30C15U4 (берем любую с такой маркировкой), ссылки: белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
2. Crucial Ballistix BL2K8G32C16U4 (берем любую с такой маркировкой), ссылки: белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
3. Crucial Ballistix BL2K8G36C16U4 (берем любую с такой маркировкой), ссылки: белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
Позицию 1 и 2 можно купить по 1 планке отдельно, маркировка BL8G30C15U4 и BL8G32C16U4, часто выходит даже дешевле, чем покупать комплектом. При покупке 2 модулей отдельно отличий в работе и разгоне не будет, главное купить модули с одинаковой маркировкой:
3000 CL15 белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
3200 CL16 белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
3600 CL16 белая, красная, черная, белая+RGB, красная+RGB, черная+RGB
Позиция 4-6 на чипах Samsung B-die (бюджет 9000-11000 р.):
4. Patriot Memory VIPER STEEL 4000 Mhz PVS416G400C9K
5. Patriot Memory VIPER STEEL 4400 Mhz PVS416G440C9K
6. Patriot Memory VIPER RGB 4000 Mhz PVR416G400C9K
Вторичный рынок (Авито):
Ищем память из раздела "Новое" или из следующего списка:
1. G.SKILL Trident Z F4-3200C14D-16GT с любыми буквами в маркировке после "GT", XMP профиль 3200 14-14-14-34;
2. G.SKILL Trident Z F4-3600C16D-16GT с любыми буквами в маркировке после "GT", XMP профиль 3600 16-16-16-36, но в конце маркировки не должно быть буквы "C";
3. G.SKILL Ripjaws V F F4-3600C16D-16GVK
4. G.SKILL Flare X F4-3200C14D-16GFX
5. G.SKILL Ripjaws V F4-3200C14D-16GVK
6. Team T-Force XTREEM с маркировкой TXKD416G3733HC18ADC01, TXKD416G3866HC18EDC01, TXKD416G4000HC18EDC01, TXKD416G4133HC18FDC01, TXKD416G4300HC18EDC01 и TXKD416G4500HC18EDC01 (частота 3733, 3866, 4000, 4133, 4300 или 4500 Mhz);
7. Crucial Ballistix 2x8 Gb - BLS2K8G4D30AES и BLS2K8G4D32AES, 2x16 Gb - BLS2K16G4D30AES и BLS2K16G4D32AES с любыми буквами в маркировке после "AES".

Основные критерии выбора оперативной памяти
Объём Потребительские модули бывают размером 4, 8, 16 и 32 Гб. Под двухканальную систему имеет смысл выбирать 2 модуля по 8, 16 или 32 Гб. 4 модуля не дадут никакого эффекта, только ограничат максимальный разгон (особенно на платформе AM4, для неё строго рекомендуется использовать только 2 модуля).
Под четырёхканальную систему для оптимальной производительности стоит выбрать 4 модуля по 8, 16 или 32 Гб.
Если встал вопрос о расширении объема памяти с 16 Гб до 32 Гб, то в первую очередь необходимо удостовериться, что памяти действительно не хватает. Включите мониторинг в тех играх / приложениях которые используете и посмотрите сколько памяти задействовано в пике (можно запустить Диспетчер задач -> вкладка Производительность -> Память, а потом игру/приложение). Если из 16 Гб будет задействовано только 10-12, то расширение объёма бессмысленно.

Частота и тайминги Основные показатели скорости памяти. Чем выше частота памяти, тем лучше. Однако гнаться за частотой во вред таймингам не имеет смысла (и наоборот). Выбор частоты на DDR4 возможен от 2133 до 5333 Мгц. Частоты выше 4400 Мгц доступны как правило только на определённых оверклокерских платах и с отборными модулями (а также с хорошим контроллер памяти процессора, который сможет подобное). Хорошей частотой в разгоне является 4000-4400 CL17 и ниже, выше уже могут выше только отборные модули.
Для платформы AM4 частота оперативной памяти особенно важна, т.к. к ней привязана внутренняя шина передачи данных Infinity Fabric (работающая на половине частоты оперативной памяти). Дело в том, что эти многоядерные процессоры состоят из двух модулей по несколько ядер, которые взаимодействуют между собой через шину под названием Infinity Fabric – а она тем эффективнее, чем быстрее у вас ОЗУ. Частота влияет в первую очередь, но это не единственный фактор.
В связи с этим очень желательны модули, которые в разгоне могут достичь хотя бы частоты 3200, при этом частота Infinity Fabric будет уже вполне удовлетворять потребности процессора. Частоты выше также растят производительность, но требуют бОльшие вольтажи, лучших материнских плат и отбора памяти. Прирост от 3200CL14 -> 3466CL14 есть, но как правило настолько затратный по времени, что не покрывает затрат на его достижение. Хотя сейчас, ситуация лучше и уже многие Hynix\Micron могут взять 3200\3333 на AM4, B-die уверенно работает на 3600-3800.
Одинаковая память на более низких таймингах (при одной частоте) будет эффективнее. Т.е. 3200 CL14 > 3200 CL16, как пример.
При правильной настройке вторичных и третичных таймингов, можно «добрать» еще до 45% производительности в синтетике и до 25% в играх.
Таблицу задержек в наносекундах можно посмотреть тут.

Пропускная способность оперативной памяти Пропускная способность — это параметр, прямо связанный с частотой. Он определяет, какой максимальный объем данных может передать модуль памяти за единицу времени. Единица измерения — МБ/с или ГБ/с.
Пропускная способность определяется как = частота * 8 * количество каналов памяти.
Например, если частота памяти — 4400 МГц, память работает в двухканале, то пропускная способность будет рассчитываться как 4400*8*2 = 70400 (МБ/с). Для систем с 4 каналами умножаем соответственно на х4 (как тут).
Таким определяется максимально возможная теоретическая ПСП. На практике с хорошо настроенными таймингами ПСП будет ниже теоретически возможной на 3-5%.

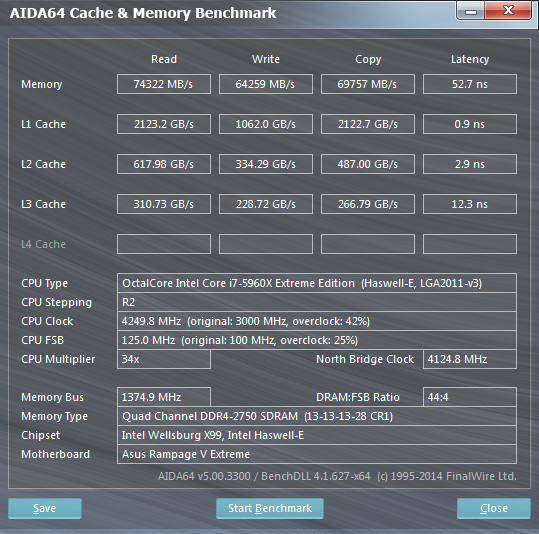

Что бы понять, насколько оптимально настроена память, можно руководствоваться следующей таблицей - ссылка.

Количество каналов Существующие платформы поддерживают:
2 канала памяти DDR4 - Intel LGA 1151v1, 1151v2 и 1200, AMD AM4;
4 канала памяти DDR4 - Intel LGA 2011-3 и 2066, TR4
Важно не путать каналы памяти и число слотов для установки оперативной памяти DDR4, т.к. есть материнские платы ATX с 2 DIMM слотами (для лучшей стабильности памяти в экстремальном разгоне).
Двухканальные платформы DDR4, в большинстве своем, имеют четыре слота для размещения оперативной памяти. А многие четырехканальные материнские платы могут похвастаться восемью слотами для установки памяти DDR4. При этом важно не стремиться забить все доступные слоты, а правильно выбрать количество планок.
Преимущество четырёхканальной платформы проявляется ярче всего в работе\рендеринге, в играх от него мало пользы, увы.

Количество рангов Память бывает одноранговая или двухранговая. Также количество рангов можно определить, сняв радиаторы (заглянув под них) - чипы в модулях расположены с одной стороны печатной платы (одноранговая структура), или с обеих сторон (двухранговая). Планки 4/8 Гб одноранговые, 16 Гб - могут быть как одноранговые (например M378A2G43MX3-CTD), так и двухранговые, 32 гБ - только двухранговые.
Одноранговая память гораздо лучше гонится, но при одинаковой частоте и таймингах двуранговая память даёт бОльшую производительность (два адресных пространства). Если в цифрах, то одноранг 3200CL14 равен двурангу 3066CL14, т.е. по подсчётам это один-два шага вверх по частоте.
При выборе любого двуранга и его разгоне нужно учитывать - чипы стоят с обеих сторон платы (односторонних модулей на 16Гб я еще не держал в руках) - а это значит, что выше 3200С14-3200С16 (и с повышением напряжения выше 1.35 В) все двуранговые плашки греются хорошо и использовать их с разгоном выше в тесных корпусах без обдува не выйдет. Поэтому, коли хотите производительную систему, придётся и над охлаждением попотеть. Безрадиаторные плашки типа Samsung OEM лучше либо не мучать разгоном (либо наклеить радиаторы на термопрокладки - на свой страх и риск!

Охлаждение Чем сильнее разогнана память (и соответственно работает на бОльшем вольтаже), тем больше тепла она выделяет во время работы. Для частоты свыше 4200 Мгц скорее всего потребуется установка дополнительного воздушного или водяного охлаждения на память. Варианты:
1. Покупаем обычный вентилятор от 90 мм и крепим его в корпусе, что бы он обдувал непосредственно саму память. Закрепить можно обычными пластиковыми хомутами или купить специальное крепление на алиэкспресс Фото 1 Фото 2
2. Покупаем специальный модуль для охлаждения например CORSAIR Airflow 2, встретить в магазинах практически не возможно, искать нужно на вторичном рынке Фото 1 Фото 2
3. Для водяного охлаждения существуют комплекты EK-RAM Monarch Фото 1 Фото 2 и Barrowch FBRWB-PA-V2 Фото 1 Фото 2. Этот вариант только для энтузиастов т.к во первых нужно иметь в компьютере кастомное СВО, а второе это необходимость снятия существующих радиаторов с помощью термофена, что чревато повреждением чипов памяти Фото
4. Экстремальное охлаждение с применением специальных емкостей для жидкого азота (например Bitspower Universal Memory LN2 Container). Фото как это выглядит ТУТ и ТУТ. Почитать о таком чуде можно ТУТ
Также в модулях некоторых производителей существуют встроенные в модули температурные датчики. Особого значения для простого пользователя не имеет, но достаточно полезная фича при разгоне, дабы контролировать «температурный предел» памяти и не получать кучу ошибок при её перегреве. Для исключения дополнительного нагрева памяти на модулях G.SKILL Trident Z необходимо отключить RGB подсветку с помощью утилиты G.SKILL Trident Z Lighting Control. Так же можно снять пластиковые накладки сверху, как это сделать смотрите на видео.

Высота планок Перед покупкой модулей необходимо убедиться, что планки встанут по высоте под существующую систему охлаждения (если у вас башенный кулер). Высота планок:
G.Skill Trident Z - 44 мм
G.Skill Trident Z Royal - 44 мм
Crucial Ballistix Sport AT (AES) - 34 мм
Crucial Ballistix Sport (U4) - 39,1 мм
Patriot Viper Steel - 44,4 мм
Patriot Viper RGB - 46 мм
Team T-Force XTREEM - 48 мм (!!!!).
Если память встает под радиатор, но упирается в вентилятор, то его можно просто поднять выше ТАК

Подсветка Если уж покупаете и хотите «красиво», то можно потратиться на ОЗУ с поддержкой ASUS Aura\MSI Mystic Light, и подсветку можно будет настроить в синхронно с остальными компонентами, которые это поддерживают. RGB-подсветка может светиться самыми разными цветами, а обычная, не RGB – только одним.

Установка модулей При установке 2-х модулей в материнскую плату имеющую 4 слота памяти, их необходимо устанавливать в 2(A2) и 4(B2) слот. Расчет производится от сокета процессора. Фото для понимания ТУТ

Ревизия PCB - A0, A1 и A2 Фото компоновки различны вариантов можно посмотреть ТУТ и ТУТ
Ревизия PCB A2 характерна для высококачественной памяти, A0 и Bad bin для среднего качества, A1 почти не гонится. Внешние отличия - распределение DRAM IC A1 равномерно, А2 DRAM IC в левом и правом нижних углах на обоих концах (2 группы по 4 модуля в каждой), без компонентов в середине печатной платы. Преимущество ревизии A2 заключается в том, что чипы памяти находятся ближе друг к другу и на меньшем расстоянии друг от друга. Независимо от того, поступает ли сигнал от чипов к контроллеру памяти ЦП или чипы общаются друг с другом, в целом электрические сигналы теряются меньше и имеют более равномерную интенсивность. Единственная проблема заключается в том, что длина линии между четвертым и пятым чипами приводит к потере и большей задержке, чем в ревизии A1. Результаты частот на A2 выше предельной частоты A1 в среднем на 300 МГц.

Выборка модулей по удачности Все модули оперативной памяти имеют различный разгонный потенциал, даже в рамаках одного комплекта. Наиболее удачный модуль необходимо устанваливать в 4(B2) слот, менее удачный в 2(A2). Что бы определить наиболее удачную планку из комплекта, необходимо поочередно устанавливать каждую планку во второй слот, выставить максимальную частоту памяти и постепенно снижать напряжение. Та планка которая будет работать с максимальной частотой на минимальном напряжении будет самая удачная, ее устанавливаем в 4(B2) слот, менее удачную во 2(A2).

Разводка шины DRAM на материнской плате - Daisy Chain, T и I-топология
T-топология - расстояние дорожек от процессора до модулей одинаковое, но при этом общая длинна дорожки длиннее, чем у других топологий. Хорошо себя проявляет при установке модулей ОЗУ во все слоты, т.е платы с Т-топологией лучше работают с четырьмя модулями и хуже — с двумя.
Daisy Chain (иногда называют F-топология), - слоты последовательно сидят на одной дорожке. Соотношение сигнал/шум при установке по модулю на канал пары модулей лучше, чем у Т-топологии, но, при работе в паре контроллеру ОЗУ, сложно выставить параметры шины таким образом, чтобы они одинаково хорошо подходили двум модулям, что делает разгон чуть хуже при установке модулей во все слоты. Платы с топологией Daisy лучше работают, когда установлены два модуля из четырех (строго по инструкции к мат. плате) и соответственно хуже — с четырьмя модулями.
I-топология - один модуль на канал, лучший разгон ОЗУ (к примеру 2-х слотовая Asus Maximus XIII Apex или MSI MEG Z590I UNIFY). Но избыточный для неэкстремального применения.

Про ECC. Для материнских плат на Socket 2011-3 декларируется работоспособность с ECC DDR4 памятью в режиме без ECC (стоит уточнить на сайте производителя). Так, например, для большинства плат подходят бюджетные модули Crucial CT4G4DFS8213 (включая вариации на 4 и 8Гб), либо Samsung (маркировку надо уточнять).
AM4 платформа с ECC модулями также работает (предварительно также уточнить по спецификации мат.платы), но эффективность использования под сомнением из-за низких частот.

Софт
CPU-Z (посмотреть производителя чипов памяти можно во вкладке SPD)
AIDA64 (посмотреть производителя чипов памяти можно во вкладке SPD)
HWiNFO64 (посмотреть производителя чипов памяти можно во вкладке Memory)
Asrock Timing Configurator 4.0.10 официальный сайт
Asrock Timing Configurator 4.0.12 (Z690)
Asrock Timing Configurator 4.0.13 (Z690)
Asus MemTweakIt V2.2.0.1
MSI Dragon Ball V1.0.0.08
G.SKILL Trident Z Lighting Control V1.00.27 (04.08.21) (для отключения RGB на G.SKILL Trident Z, старые версии)
Ballistix M.O.D. Utility (для управления RGB на Crucial Ballistix)
DRAM Calculator for Ryzen 1.7.3
Ryzen Timing Checker 1.0.5
LinX v0.9.12 (Intel)
ZenTimings v1.2.5


Бренды, маркетинг и обман
Название бренда на модулях не значит ровным счетом НИЧЕГО, главное какие чипы там распаяны. Старайтесь избегать при покупке таких брендов как HyperX / Kingston Fury Beast и Corsair, ничего общего с оверклокерской памятью (в очень редких исключениях) они не имеют и рассчитаны на школьников или людей, не разбирающихся в памяти. Наша задача — это купить память с лучшими чипами за минимальную цену и имеющую максимальный разгонный потенциал, не взирая на бренд.
Бытует мнение, что память G.SKILL вся отличная и ее можно брать любую, но это не так. У G.SKILL существует линейка AEGIS, брать которую категорически не стоит в виду наличия самых дешевых чипов производства Hynix, разгонный потенциал которых равен 0. Так же у G.SKILL существует линейка памяти Trident Z Royal половину линейки которой брать так же категорически не стоит т.к за красивым серебряным/золотым радиатором скрываются те же чипы Hynix. К примеру комплект G.SKILL Trident Z Royal F4-3200C16D-32GTRS, цена на эту память на рынке варьируется в районе 17-18 тыс. рублей за 2х16 Gb и есть комплект Patriot Memory VIPER 4 PV432G320C6K 2х16 Gb с такой же частотой, таймингами и чипами Hynix но за 10 тыс. рублей. Стоит ли переплачивать за цвет радиаторов и бренд 7 тыс. рублей ваш выбор.


★★★★★★★★★★★
В данном топике в полной мере действуют: ПРАВИЛА КОНФЕРЕНЦИИ
Если Вы видите провокации, оффтоп и/или другие нарушения, то не реагируйте на них дальнейшим развитием "обсуждения".
О нарушениях можно сообщить модератору, нажав синюю кнопку (#77) справа над спорным сообщением.
Впредь любые провокации "Intel - г***о, Байкал - рулит" будут приводить к бану аккаунта от недели и более согласно пункту 3.19 Правил Конференции.


Последний раз редактировалось Sergey_Lev 20.05.2022 19:07, всего редактировалось 228 раз(а).


Партнер


Moderator
Статус: Не в сети
Регистрация: 03.05.2005
Откуда: Московская обл.
Фото: 546
FAQ

Альфа-версия. В дальнейшем будет дополняться.
По всем вопросам по FAQ обращаться в личку к Sergey_Lev и fedx
Картинки видны только зарегистрированным в Конференции.


1. Общие принципы.
DDR4 SDRAM (англ. double-data-rate four synchronous dynamic random access memory) — новый тип оперативной памяти, являющийся эволюционным развитием предыдущих поколений DDR (DDR, DDR2, DDR3).

Основное отличие DDR4 от предыдущего поколения под названием DDR3 заключается в удвоенном до 16 числе банков, что позволило вдвое увеличить скорость передачи — до 3,2 Гбит/с. Пропускная способность памяти DDR4 достигает 34,1 ГБ/c (в случае максимальной эффективной частоты 4 266 МГц, определённой спецификациями). Кроме того, повышена надёжность работы за счёт введения механизма контроля чётности на шинах адреса и команд.

2. Внешний вид модуля.

#77

Обратите внимание на неровный нижний край печатной платы: это основной внешний признак, по которому модуль DDR4 можно отличить от модулей памяти DDR предыдущих поколений.

3. Общие характеристики.

В настоящий момент доступными в продаже процессорами, поддерживающими DDR4, являются:
в скобках указаны поддерживаемые ("родные" для контроллера памяти) частоты:
Intel:
Haswell-E, Socket 2011-3, (2133МГц)
Skylake, Socket 1151v1 (1866/2133МГц)
Kaby Lake, Socket 1151v1 (2400 МГц)
Kaby Lake-X \ Skylake-X Socket 2066 (2400 Мгц)
Coffee Lake, Socket 1151v2 (2666 МГц)
Предположительно: Coffee Lake Refresh, Socket 1151v2 (2666 МГц)
AMD:
Ryzen 1ххх, Socket AM4 (2666МГц)
Ryzen 2ххх, Socket AM4 (2933МГц)

Обратной совместимости с DDR3, DDR2 и т.д. нет и не будет.

Штатное напряжение: 1.2 Вольт.

Официально одобренные JEDEC эффективные частоты: от 1600 до 4266 МГц (максимальный XMP 4600 МГц);

Рекомендуемые к ознакомлению обзоры.

Обзор и тестирование материнской платы ASUS X99-Deluxe на чипсете Intel X99 (немного в целом о платформе).
Мозговой штурм. Обзор двух наборов DDR4-памяти Corsair VENGEANCE LPX


Маркировку "DIMM Label", описывающая ключевые атрибуты конкретного модуля памяти

Спасибо Crash


На стикере модуля оперативной памяти JEDEC рекомендует указывать маркировку "DIMM Label", описывающую его ключевые атрибуты. Такие изготовители, как Samsung, SK Hynix, Micron Technology всегда указывают "DIMM Label", что значительно облегчает получение сведений о характеристиках модуля памяти.

#77

Рассмотрим формат "DIMM Label" для DDR4 SDRAM.

Общий вид:
gggGB pheRxff PC4v-wwwwaa-mccd-bb

где:

  • gggGB - полная информационная ёмкость модуля, выраженная в ГБ;
  • pheR - количество рангов модуля(1) и количество логических рангов(2) на ранг модуля
    • p - количество рангов модуля (1, 2, 3, 4);
    • he - пусто - для монолитных одноядерных микросхем, иначе для многослойных микросхем:
      h - тип упаковки микросхемы:
      • S -3DS (single load DRAM stacking);
      • D - DDP (Dual-die package);
      • Q - QDP (Quad-die package).
      e - пусто - для одно-, двух- и четырёхядерных микросхем, иначе для 3DS-микросхем - количество логических рангов (2, 4, 8);
      R - Ranks (ранги).
  • xff - разрядность микросхем:
    • x4 - четырёхразрядные (4 DQ-линии = 4 линии данных);
    • x8 - восьмиразрядные;
    • x16 - шестнадцатиразрядные.
  • v - подаваемое на модуль напряжение питания VDD:
    • пусто - 1,20 В;
    • L - TBD (не утвержденное значение), совместимость с 1,20 В.
  • wwww - пропускная способность одной линии данных модуля, выраженная в Мбит/c (1600, 1866, 2133, 2400, 2666, 3200).
  • aa - спидбин - стандартный набор значений таймингов для конкретной частоты микросхем (J, L, K и др.).
  • m - тип модуля:
    • A - Unbuffered 16-bit Small Outline DIMM (“16b-SO-DIMM”), x16 data bus;
    • B - Unbuffered 32-bit Small Outline DIMM (“32b-SO-DIMM”), x32 data bus;
    • C - Registered 72-bit Small Outline DIMM ("72b-SO-RDIMM”), x64 primary + 8 bit ECC module data bus;
    • E - Unbuffered DIMM ("UDIMM"), x64 primary + 8 bit ECC module data bus;
    • L - Load Reduced DIMM (“LRDIMM”), x64 primary + 8 bit ECC module data bus;
    • N - Mini registered DIMM (“Mini-RDIMM”), x64 primary + 8 bit ECC module data bus;
    • R - Registered DIMM ("RDIMM"), x64 primary + 8 bit ECC module data bus;
    • S - Small Outline DIMM ("SO-DIMM"), no ECC (x64 bit module data bus);
    • T - Unbuffered 72-bit Small Outline DIMM ("72b-SO-DIMM"), x64 primary + 8 bit ECC module data bus;
    • U - Unbuffered DIMM ("UDIMM"), no ECC (x64 bit module data bus);
    • W - Unbuffered Mini DIMM (“Mini-UDIMM”), x64 primary + 8 bit ECC module data bus.
  • cc - Идентификатор эталонного образца печатной платы модуля (A..Z,AA..ZZ).
  • d - ревизия эталонного образца:
    • 0 - начальная;
    • 1 - ревизия 1;
    • P - предварительная или инженерная.
  • bb - JEDEC ревизия SPD (10 - 1.0, 11 - 1.1 и т.п.).

--
1. Ранг модуля - группа микросхем памяти, подключенных к одной разделяемой линии CS (Chip Select). Как правило, ранг состоит из 8 микросхем.
2. Логический ранг - понятие, относящееся к индивидуально адресуемому ядру многослойных микросхем с типом упаковки 3DS.

Но не все производители производители приводят данную маркировку. Например, G.Skill:
#77

Маркировка модулей на примере Samsung:

На примере Samsung M378A1K43BB1-CPB.
Официальная документация Samsung
M378 - модуль для настольных ПК (без ECC и Reg.);
A - тип DDR4;
BB - ревизия микросхем: B-die (СВ - C-Die, EB - E-Die, DB - D-Die);
1 - ревизия платы (больше номер - новее - лучше);
C - рабочая температура;
PB - частота: PB - DDR4-2133, RC - DDR4-2400, TD - DDR4-2666.

Для процессоров AMD Ryzen в первую очередь рекомендуются B-Die. Но E-Die, C-Die и S-Die - тоже неплохой вариант.
B-Die и C-Die объёмом 8 Гбайт - одноранговые (C-die стали появляться и на 4 Гбайт - отличаются всего четыремя микросхемами на печатной плате). 16 Гбайт - двухранговые (вообще одноранговых модулей объёмом 16 Гбайт пока не выпускается).

_________________
Статьи overclockers.ru/tag/show/4417 и club.dns-shop.ru/authors/c7bdeb28312efbed-i-n/
Не пишите мне в ЛС "помоги выбрать SSD" и т.д.


Последний раз редактировалось fedx 19.02.2019 13:01, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 28.07.2014
Решил купить себе оперативную память для компа на чипсете Х99, знакомый советует взять планку ADATA XPG Z1 DDR4, что подскажете, стоит брать?




Member
Статус: Не в сети
Регистрация: 16.07.2012
Drytin писал(а):
Решил купить себе оперативную память для компа на чипсете Х99, знакомый советует взять планку ADATA XPG Z1 DDR4

На сайте у них целый перечень с различными таймингами и частотами. Конкретно какую брать то собрались? и где брать?




Member
Статус: Не в сети
Регистрация: 28.07.2014
Ну вот хочу взять себе модель DDR4-2400 со скоростью PC4-19200 и таймингами CL16-16-16, или вы считаете, что лучше доплатить и взять скорость побольше?




Member
Статус: Не в сети
Регистрация: 03.06.2013
да тут зависит от ваших требований и что вы будете с ней делать, у ADATA вполне отличного качества оперативки, можете покупать такую на сколько денег хватает




Member
Статус: Не в сети
Регистрация: 27.02.2008
Откуда: Russia
Фото: 10
Искал память дыр-дыр-ррр 4 собаками и фонарем :)
Нашел такой комплект 16GB (4*4GB) G.Skill F4-2666C15Q-16GRR
Память работает на профиле 2666Мгц CL15, но тест производительности Винды на тесте памяти вылетает, по данным проги гигабайт easy-tune частота памяти резко скачет во время теста.
Походу виноват кривой биос материнки gigabyte x99 gaming 5.




Member
Статус: Не в сети
Регистрация: 15.02.2014
Откуда: Санкт-Петербург
Если кто использует DDR4 G.Skill RipjawsZ CL15 2400MHz/2800 - можете расписать их XMP профили?
И как думаете, что интереснее эта память или Kingston HyperX Predator CL14?

_________________
MSI X370 ХP G Titanium | R5 1600X+Kryos XT .925 | Sapphire ProDuo | 256Gb Kingston HyperX Savage + 4Tb WD Se | Corsair AX1200i




Member
Статус: Не в сети
Регистрация: 06.12.2011
Для начала думаю, человеку стоило бы ознакомится с обзорами, http://www.overclockers.com/adata-xpgz1 ... kit-review такой будет в самый раз




Junior
Статус: Не в сети
Регистрация: 04.11.2014
красота! сегодня получил )
#77 #77
с чикаго до сибирской деревни дошло за 8 дней.

_________________
Asus X99-Deluxe, i7-5930K, Corsair 32GB (4x8GB 2400), Asus GTX970




Member
Статус: Не в сети
Регистрация: 28.07.2014
starbox, поздравляю вас, тут по Москве 2 недели обычно ждёшь посылку, а вам пришло из Чикаго и аж за 8 дней!
patisson, обзор стоящий на эту оперативу от ADATA, действительно, надо было его сразу почитать, спасибо!




Member
Статус: Не в сети
Регистрация: 27.12.2012
Откуда: Россия,ЮФО
Фото: 0
Что посоветуете из китов 4х4 гб ?! Бюджет при нынешних реалиях очень ограничен. Выбираю между Corsair,GSkil и Kingston. Что порекомендуете?!




Junior
Статус: Не в сети
Регистрация: 04.11.2014
TXT писал(а):
starbox, поздравляю вас, тут по Москве 2 недели обычно ждёшь посылку, а вам пришло из Чикаго и аж за 8 дней!

в Москве она была на 3-й день. )
поставил на ночь погонять в Memtest86.
за 9 с половиной часов ошибок нет, скорость соответствует номиналу.
http://i072...radikal.ru/1412/cd/dda06d3a1201.jpg

_________________
Asus X99-Deluxe, i7-5930K, Corsair 32GB (4x8GB 2400), Asus GTX970




Member
Статус: Не в сети
Регистрация: 03.06.2013
patisson писал(а):
Для начала думаю, человеку стоило бы ознакомится с обзорами, http://www.overclockers.com/adata-xpgz1 ... kit-review такой будет в самый раз

ссылка на обзор не работает, с удовольствием почитать и посмотрел тесты на разгон у ADATA DDR4 планок, может ест ькакой русскоязычный обзор?




Junior
Статус: Не в сети
Регистрация: 23.06.2011
Помогите! Купил Asus X99-A и память взял DDR4 16Gb 2800MHz Kingston HyperX Predator CL14 Kit of 4, в руководстве к материнке такой рекомендованной памяти нет. Будет работать? Можно поставить? Или поменять на Модуль памяти DDR4 16Gb 2666MHz G.Skill RipjawsZ CL15 Kit of 4
Спасибо.




Member
Статус: Не в сети
Регистрация: 14.06.2010
Откуда: Сыктывкар
Фото: 0
dvs414 писал(а):
Купил

В чём проблема проверить самому?

_________________
Я снова тут :)




Junior
Статус: Не в сети
Регистрация: 23.06.2011
Я побаиваюсь :-) :-( :oops: :shock:




Member
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 18
dvs414 писал(а):
Я побаиваюсь

О боже! Чего, домовых? :roll: :crazy:

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.




Junior
Статус: Не в сети
Регистрация: 23.06.2011
Что не совместима будет. И если сейчас оставлю то потом уже не поменять будет. Все таки лучше купить то что рекомендует производитель материнской платы как вы считаете, может я ошибаюсь.




Member
Статус: Не в сети
Регистрация: 29.12.2003
Откуда: Мытищи
Фото: 34
Взял в конце декабря самый дешевый комплект в юлмарте DIMM DDR4, 16ГБ (4x4ГБ), PC4-17000, 2133МГц, Crucial CT4K4G4DFS8213
работает 2750 13-13-13-28-1Т, при 1.35в. Грузиться и на 12-12-12-27 но не стабильно.

Вложение:
Комментарий к файлу: Память
cachemem2.png [ 198.91 КБ | Просмотров: 409326 ]


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 29829 • Страница 1 из 14921  2  3  4  5 ... 1492  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 11


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
