Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4
Asrock Timing Configurator 4.0.10
Asrock Timing Configurator 4.0.9
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3
AMT - Asus MemTweakIt 2.02.44

При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple12oct2020+обычная)
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00
http://bit.ly/2H9jIZH
http://bit.ly/2MUvl6n
http://bit.ly/3D9TUnD
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно


МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов


Таблица по tRFC от Reous v25
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной лини - суперотборники.


Последний раз редактировалось anta777 17.10.2021 12:39, всего редактировалось 112 раз(а).
добавлена статистика tRCD планок разных чипов



Партнер


Junior
Статус: Не в сети
Регистрация: 04.01.2020
Фото: 4
anta777 писал(а):
tRFC найдите минимальный, с каким еще идет загрузка в биос

256




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
А вы уже прошли универсальный конфиг без ошибок с авто tRFC и tREFI ?
Если прошли, то выставляйте tREFI в 4 раза выше или 65024 и снова пройдите.
Затем тестируйте tRFC.
304 должно тянуть.

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 15.05.2020
anta777 писал(а):
При верных таймингах и верных напряжениях ио2 и са z590 тренирует верно.

Какие верные значения будут для 3600с14? Спасибо:)




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
А они зависят от платы/биоса/процессора/памяти.

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 01.10.2019

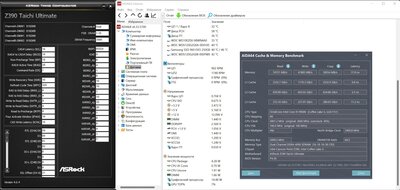

Добрый вечер, докупил 2 плашки, подскажите как правильно заполнить RTL блок в биосе, и какие тайминги изменить т.к чтение и копирование упало в скорости :facepalm:


Вложения:
Без имени.jpg
Без имени.jpg [ 401.57 КБ | Просмотров: 410 ]

_________________
ASRock > Z390 Taichi Ultimate, i7 9700k,2070super, Patriot Viper 4400 (4000 16-18-18-38cr1)


Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Петрозаводск
ssdtm писал(а):
F4-4000C14D-32GTEG / F4-4000C14D-32GTES , остальное - фу фу фу.
Зачем тебе огород из дуалов дорогих на хиру городить ? 4 плашки поставь свежих A2 3200cl14 трайдентов и по кайфу будет.
4 х 8 охладить проще , можно 1.616v на них ицаца

Ну у меня 4000 17-18 1.4В хмп, могут 4000 14-15 1.53В. Плохие?

ssdtm писал(а):
хоп хей лалалей
#77

Почти та же задержка, но на 10-ти котлах, которые будут быстрее) А если сделать 4300CL15 CR1, так 4*8 4500CL17 будут уже не торт. Но 4500 4*8 на 1151-2 сильно, сам так делал. Но опять же, 2*16 будет лучше и не горячее 4*8, так как потом ещё 2*16 можно поставить)
хоп хей лалалей
Вложение:
AIDA64 43+44DIMM 4000 15-15-32-1T 1.440V Extreme1_7Cycles.jpg
AIDA64 43+44DIMM 4000 15-15-32-1T 1.440V Extreme1_7Cycles.jpg [ 609.2 КБ | Просмотров: 410 ]


Добавлено спустя 2 минуты 36 секунд:
viva71004 писал(а):
Добрый вечер, докупил 2 плашки, подскажите как правильно заполнить RTL блок в биосе

Добрый вечер. Для 4 планок, насколько помню, в биосе асрок нельзя. Должно быть 60-61-62-63-7-7-7-7, что неверно, так как разлёт в ртл <=2
viva71004 писал(а):
и какие тайминги изменить т.к чтение и копирование упало в скорости :facepalm:

tRDRD_dd=5, tRDWR_dd=10, tWRRD_dd=5, tWRWR_dd=7.




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
viva71004
Выставить вручную верно _dd тайминги, так как при 1 плата применяет реально какие-то свои значения.

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 01.10.2019
спасибо, скорость вернулась :D
а вот с тренировкой не до конца понял :oops:

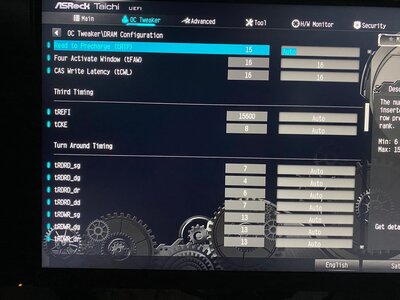

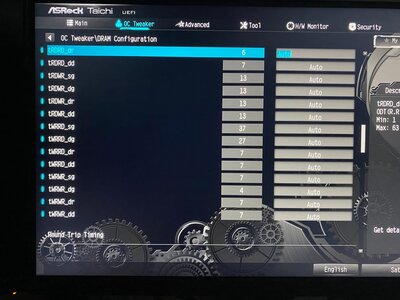

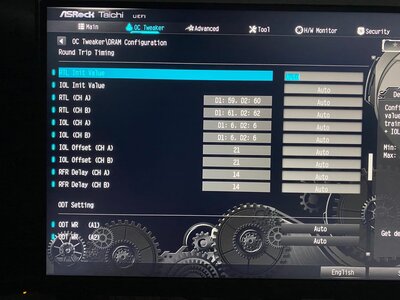

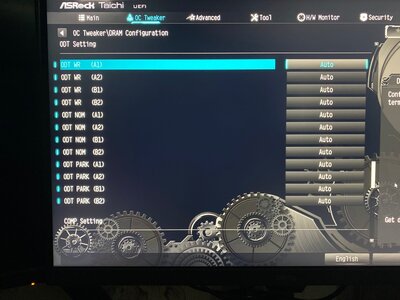

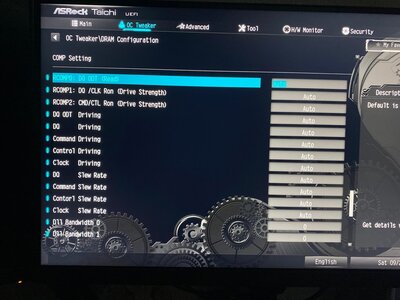

то есть на 4 плашках нельзя забивать ртл вручную? сейчас пытался нет старта


Вложения:
2.png [ 1.01 МБ | Просмотров: 394 ]

_________________
ASRock > Z390 Taichi Ultimate, i7 9700k,2070super, Patriot Viper 4400 (4000 16-18-18-38cr1)


Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
RDRDdd=WRRDdd при CL=CWL
odvolk вам написал 5 и 5, а я вижу 6 и 5, зачем вам тренировка при такой невнимательности?

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 01.10.2019
tRDRD_dd=5, tRDWR_dd=10, tWRRD_dd=5, tWRWR_dd=7
Не стартует

_________________
ASRock > Z390 Taichi Ultimate, i7 9700k,2070super, Patriot Viper 4400 (4000 16-18-18-38cr1)




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
RDWR все вернуть на 11.

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 01.10.2019
anta777 писал(а):
RDWR все вернуть на 11.

И так тоже не стартует

_________________
ASRock > Z390 Taichi Ultimate, i7 9700k,2070super, Patriot Viper 4400 (4000 16-18-18-38cr1)




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
RDWR=12
не поможет, тогда RDRDdd=WRRDdd=6

_________________
TableDRAMIntel(simple3nov2020+обычная)
bit.ly/3rTIBLv
bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme)
bit.ly/2Oe8R00
bit.ly/2H9jIZH
bit.ly/2MUvl6n




Member
Статус: Не в сети
Регистрация: 01.10.2019
так?


Понял, не так.

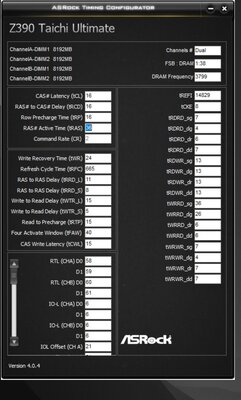

Может кто нибудь скинуть рабочий профиль с правильными таймингами на схожем конфиге?
Сильно не пинайте, просто сейчас мало свободного времени а память настроить хочется, спасибо!


Вложения:
Без имени.png
Без имени.png [ 1.19 МБ | Просмотров: 345 ]

_________________
ASRock > Z390 Taichi Ultimate, i7 9700k,2070super, Patriot Viper 4400 (4000 16-18-18-38cr1)


Member
Статус: Не в сети
Регистрация: 27.04.2010
viva71004 писал(а):
Может кто нибудь скинуть рабочий профиль с правильными таймингами на схожем конфиге?

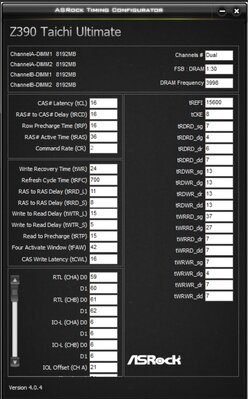

Память Patriot Viper Steel 4400, dimm 1.42, io 1.104, sa 1.216
#77

_________________
i5-9600KF / Asus Z390-P / 4x8 GB DDR4-4000 Patriot Viper 4 Blackout / Radeon R9 380X / m2 970 EVO Plus 250GB / SSD 750 EVO 250GB / ZM500-XE 500W




Member
Статус: Не в сети
Регистрация: 26.12.2012
Откуда: VRN
SergeySR писал(а):
По данным TechPowerUp 250 печь мощнее 640 на 25%. Может дело в том, что моя 250 печь по какой-то непонятной мне причине работает на PC-E 16@1.1 вместо 2.0?

да не врут, тесла на уровне паскаля :D

Добавлено спустя 3 минуты 19 секунд:
SergeySR писал(а):
по некоторым позициям почти в 4 раза.

видел и в 10, там же хт, даже с санди с хт по отзывам на уровне лейков, а то и быстрее

_________________
играю в игры, а не пиксели


Последний раз редактировалось pakos2835 23.09.2021 17:15, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 16.04.2013
Фото: 0
Сколько можно оставить на постоянку? 1.52-1.53?

_________________
i7-8700k @4.9 v1.344(скальп),cache @4.7/HERO X/Corsair 2x8 3900 16-17-17-35/Palit Jetstream GTX 10603/Samsung C24FG73FQI VA 144hz




Member
Статус: Не в сети
Регистрация: 29.03.2010
Откуда: Иркутск
Ramforce писал(а):
Вместе с RDWR_sg/dg, 10 или 11 должно поехать.

11 пошло, а с 10 не стартует(

_________________
11900F/MSI B560 Tomahawk wifi/32GB 3800cl14/Samsung 980pro 1TB/Aorus M RTX 3080/Fractal Design ION+ 860p/Phanteks 719/AOC CU34G2/BK




Member
Статус: Не в сети
Регистрация: 16.04.2013
Фото: 0
Подскажите, что еще подкрутить можно? И как задержку до 40 скинуть?
#77

_________________
i7-8700k @4.9 v1.344(скальп),cache @4.7/HERO X/Corsair 2x8 3900 16-17-17-35/Palit Jetstream GTX 10603/Samsung C24FG73FQI VA 144hz




Member
Статус: Не в сети
Регистрация: 15.07.2020
-bender- ring


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 33235 • Страница 1618 из 1662<  1 ... 1615  1616  1617  1618  1619  1620  1621 ... 1662  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: LorDex и гости: 5


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:



Лаборатория














Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
