Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TB - Thaiphoon Burner
ATC - Asrock Timing Configurator 4.0.4
AMT - Asus MemTweakIt 2.02.44

Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.


Наименования\сокращения первичных таймингов (на материнках ASUS) 1 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы. #16659399

Расчёт RTL блока:
Адаптированное руководство:
1) установить RTL INIT по формуле iol+iol-offset+2xtCL+10
2) установить IOL-offset (обоих каналов) =21
3) установить IOL (обоих каналов)=14
4) перезагрузка
5) снижать IOL-offset по 1 до тех пор, пока комп не перестанет стартовать (снизил - перезагрузился, еще снизил и т.д.), при этом RTL (просто RTL, не RTL init) и IOL должны стоять в авто
6) после каждой перезагрузки RTL будет снижаться, а IOL расти,
так как IOL+IOL-offset=constanta
7) нашли минимальное значение RTL
8) теперь нужно найти сумму найденного нами IOL и IOL-offset
9) от найденной суммы отнимаем 21, получаем значение IOL, которое нужно установить в биосе вместе со значением 21 для IOL-offset
10) перезагрузка, все



Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть такая вот Таблица по расчёту таймингов либо можно воспользоваться калькулятором Ryzen DRAM Calculator. Интересно, что расчёты подходят (с некоторыми оговорками) и для Intel платформы, поэтому для разгона можно пользоваться рекомендациями калькулятора (по части таймингов, частоты, иногда даже вольтажа памяти).


tRASmin=tCL+tRCD+2

WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S

А также про:
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP


Расшифровка блока RTL:
CHA - канал А
CHB - канал В
D0 - первый димм
D1- второй димм
R0 - первый ранк
R1- второй ранк


УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
Простая таблица
http://bit.ly/2QATGiW
Стандартная (для продвинутых пользователей)
http://bit.ly/2rME2sn
Предыдущие версии
http://bit.ly/37ejXLm
http://bit.ly/32WnkTU
http://bit.ly/2T1gTh7
Конфиги:
Экстрим-конфиг
http://bit.ly/2MUvl6n
Суперлайт
http://bit.ly/2Oe8R00
Тяжелый
http://bit.ly/35eKfeJ


Шаблон поста:
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)

Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[spoiler=Скрин ATC][img]Ссылка на скрин[/img][/spoiler]

Обязательно указываем напряжения на DIMM, IO и SA!
Ссылки на программу CPU-Z и Thaiphoon Burner
CPU-Z
Thaiphoon Burner


Для сбора статистики по установленным чипам памяти прикладывать скрины программы: Thaiphoon Burner: информация о модулях оперативной памяти

Код:
[spoiler=Скрин Thaiphoon Burner][img]Ссылка на скрин[/img][/spoiler]


Интересная ссылка на результаты разгона памяти на АМ4 материнках

Разгон памяти на Ryzen:
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/o ... intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
- Samsung B-Die: https://www.overclockers.ru/lab/86322/o ... -0-6a.html

Друзья! Для замеров и сравнения разгонов на различных платформах "в попугаях" появился бенчмарк памяти! Он встроен в калькулятор (описан выше), полный список обновлений тут
Работает и на Intel и на AMD, прогоняете бенч с настройками, делаете скриншот и выкладываете в теме. Поехали!


Последний раз редактировалось fedx 25.03.2020 18:23, всего редактировалось 36 раз(а).
Удалены неактуальные ссылки



Партнер


Member
Статус: Не в сети
Регистрация: 10.06.2011
Выложи последний скриншот из асрок тайминг конфигуратора.

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 5
anta777 писал(а):
+2

мне думается, что устройство не работает в режиме BL/2, так как даже наноразницы я не смог получить с tras+4т

_________________
Intel https://www.userbenchmark.com/UserRun/25034319
AMD https://www.userbenchmark.com/UserRun/25134311




Member
Статус: Не в сети
Регистрация: 10.06.2011
Я буду ставить и другим советовать от сегодня +2.

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 11.06.2010
Откуда: Астрахань
Фото: 6
Cyborg
1) достаточная ли стабильность в целевых задачах
2) шаг вниз по частоте, если пункт 1 не выполняется даже на расслабленных таймингах.

_________________
- Я знаю, это ты убил Кеннеди!
- В рот мне теплоход!




Member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
anta777 писал(а):
Я буду ставить и другим советовать от сегодня +2
у меня было(на микронах 4х8gb 2R H-die @3200Mhz ) как раз с 15-19-15-35-1T на 34(=сумме 2 первых таймингов ака tCL+tRCD) - ошибки, +1 ака 35 и уже нет их, видать по фэншую - всё нечетное должно быть :sarcastic_hand:) , а +2 как раз для верного выйдет :paint:




Member
Статус: Не в сети
Регистрация: 01.02.2010
Откуда: Украина, Донецк
Фото: 12
anta777 писал(а):
Уменьшенное время такта не уменьшит кол-во самих тактов, еще раз повторю.

Вот не надо здесь искать логику, я же уже говорил, что считать хоть в тактах, хоть в секундах, хоть в попугаях будет тоже самое, а опять идет попытка смешать все в кучу. И картинки preamble mode 2tCK как бы намекают, что период растягивается по времени. Я же не спрашиваю например почему берутся множители: 2 = 1tCK, 3 = 2tCK ;)
anta777 писал(а):
Если надо пройти 30 метров (аналог наших тактов), то с какой бы скоростью (аналог нашего времени такта) не идти, то все равно нужно будет пройти 30 метров. Проще объяснить я не могу.

железная логика, а если я хочу пройти 29 метров? поэтому надеюсь это уже последний раз будет:
RDWR = CL +BL/2 - CWL + 3*tCK
CL, BL, CWL известные величины ? да, забиты вручную (CL, CWL), за константу принять можно ? можно; tCK имеет мин. и макс. значения ? да
RDWR = const + 3*tCK
а теперь при изменении RDWR что будет меняться?




Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2
Хз, у меня тренировка памяти всегда одна и та же, значения не меняются

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/EVGA GTX 1080 Ti FTW3




Member
Статус: Не в сети
Регистрация: 10.06.2011
CL и CWL также подсчитываются в n*tCK ( в тактах), а могут подсчитываться в наносекундах.
В биосе мы задаем не наносекунды, а такты, поэтому и формула сводится к тактам, а не наносекундам.

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 20.02.2007
Откуда: Melitopol
Фото: 4
а есть разница, ставить меньше IOL , но больше оффсет или больше IOL и меньше оффсет ? по моему никакой разницы
IOL offset 16, получаю IOL 13
IOL offset 21 , получаю IOL 8
Есть разница как оставлять?




Member
Статус: Не в сети
Регистрация: 10.06.2011
St@s1987 писал(а):
Уменьшенное время такта не уменьшит кол-во самих тактов, еще раз повторю.
железная логика, а если я хочу пройти 29 метров? поэтому надеюсь это уже последний раз будет:
RDWR = CL +BL/2 - CWL + 3*tCK
CL, BL, CWL известные величины ? да, забиты вручную (CL, CWL), за константу принять можно ? можно; tCK имеет мин. и макс. значения ? да
RDWR = const + 3*tCK
а теперь при изменении RDWR что будет меняться?


Не пиши чушь!

tCK - это один такт, по времени он может быть разным, но это все равно один такт!
3*tCK - это 3 такта (в тактах)!

3 слона - это не 3 слона, так как если разделить их общий вес на три, а затем округлить, а затем умножить на 3, то потом может получиться уже 2 слона.


Добавлено спустя 41 секунду:
-=GURU**of**3D=- писал(а):
а есть разница, ставить меньше IOL , но больше оффсет или больше IOL и меньше оффсет ? по моему никакой разницы
IOL offset 16, получаю IOL 13
IOL offset 21 , получаю IOL 8
Есть разница как оставлять?


Второй вариант правильней.

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ


Последний раз редактировалось anta777 20.07.2019 19:49, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 5
-=GURU**of**3D=- писал(а):
IOL offset 16, получаю IOL 13
IOL offset 21 , получаю IOL 8
Есть разница как оставлять?

фактически я ни сотой доли процента разницы так и не выявил

_________________
Intel https://www.userbenchmark.com/UserRun/25034319
AMD https://www.userbenchmark.com/UserRun/25134311




Member
Статус: Не в сети
Регистрация: 10.06.2011
Настройка RTL/IOL по методу Алекса из Румынии:
1) снижаем RTL init по единице до тех пор, пока плата еще стартует
2) затем начинаем увеличивать IOL latency offset по 1 до тех пор, пока плата стартует
3) выбираем наилучший вариант

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 20.02.2007
Откуда: Melitopol
Фото: 4

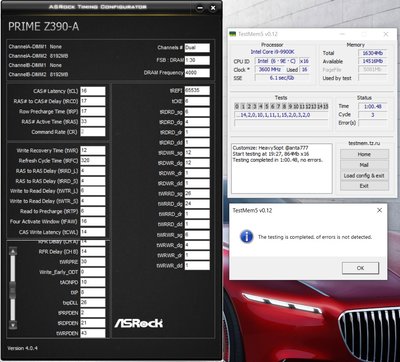

Поднял tCWL с 13 до 14, уменьшились связанные тайминги , поднял tWRPRE с 29 до 30, tWRRD dg с 23 на 24
снизил RDWR с 13 на 12, вроде мне это значение нужно
получилось как то так , есть тут еще что то не верно, учитывая что все тесты проходит?
Вложение:
Аннотация 2019-07-20 202850.jpg
Аннотация 2019-07-20 202850.jpg [ 232.71 КБ | Просмотров: 235 ]




Member
Статус: Не в сети
Регистрация: 10.06.2011
tRAS=35 лучше сделать.
И все тайминги _dr, _dd сделать равными 0 (для красоты).

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 14.03.2003
Откуда: Samara
-=GURU**of**3D=-
tRTP забыл увеличить с 6 до 7 :)

_________________
I7-8700K@5100/ASUS ROG MAXIMUS HERO XI/G.Skill Trident Z 16GB DDR4 Kit 3600 CL16 (2x8GB) 16GTZ/SSD Samsung970 PRO M.2 500GB/ASUS ROG-STRIX-RTX2070-O8G




Member
Статус: Не в сети
Регистрация: 01.02.2010
Откуда: Украина, Донецк
Фото: 12
anta777 писал(а):
Не пиши чушь!

хороший ответ...вполне ожидаемый, еще напиши что tCK неизменный и мин. макс. всегда одинаковы т. е. разгон не разгон получается в данном случае (CWL растет)
anta777 писал(а):
tCK - это один такт, по времени он может быть разным, но это все равно один такт!
3*tCK - это 3 такта (в тактах)!

И что дальше? не ищи тут логики...уже ж писал, т. к. все это разбивается об 2 = 1tCK, 3 = 2tCK или 0 = 1 nCK, 1 = 2 nCK. И без разницы в чем будешь считать, будет тоже самое с заведомо известной tCK(min). ВСЕ.




Member
Статус: Не в сети
Регистрация: 20.02.2007
Откуда: Melitopol
Фото: 4
Cyborg писал(а):
tRTP забыл увеличить с 6 до 7

А зачем?
Цитата:
tWR не привожу, так как в грамотно настроенной системе этот тайминг должен равняться 2хtRTP

вроде так и выходит, не про tCWL ведь речь




Member
Статус: Не в сети
Регистрация: 10.06.2011
St@s1987 писал(а):
хороший ответ...вполне ожидаемый, еще напиши что tCK неизменный и мин. макс. всегда одинаковы т. е. разгон не разгон получается в данном случае (CWL растет)
3*tCK - это 3 такта (в тактах)!
И что дальше? не ищи тут логики...уже ж писал, т. к. все это разбивается об 2 = 1tCK, 3 = 2tCK или 0 = 1 nCK, 1 = 2 nCK. И без разницы в чем будешь считать, будет тоже самое с заведомо известной tCK(min). ВСЕ.


1tCK неизменный, это один такт, а сам tCK это обозначение тактов.
Это как расширение метр, км, см, кг, г.
А вместо такта используется расширение tCK.
Так доходчиво?
Про твои фразы дальше:
"Смешались в кучу люди, кони и т.д."
Ты не понимаешь, что происходит с разными преамбулами.
Система использует каждый раз не разную преамбулу, а ту, что установлена в регистрах!
Ты не так ее интерпретируешь.

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ




Member
Статус: Не в сети
Регистрация: 20.02.2007
Откуда: Melitopol
Фото: 4
anta777 писал(а):
Настройка RTL/IOL по методу Алекса из Румынии:
1) снижаем RTL init по единице до тех пор, пока плата еще стартует
2) затем начинаем увеличивать IOL latency offset по 1 до тех пор, пока плата стартует
3) выбираем наилучший вариант

что то так себе , получилось хуже чем в прошлом методе




Member
Статус: Не в сети
Регистрация: 10.06.2011
https://www.asrock.com/MB/Intel/X299%20 ... p#Download
Asrock Timing Configurator

_________________
Таблицы DRAM Intel (простая и обычная)
bit.ly/37ejXLm
bit.ly/32WnkTU
Мои конфиги testmem5 (суперлайт и тяжелый)
bit.ly/2Oe8R00
bit.ly/35eKfeJ


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 18350 • Страница 233 из 918<  1 ... 230  231  232  233  234  235  236 ... 918  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: MarkLevinson, Sergey_Lev и гости: 12


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:



Лаборатория














Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
