Leo_99 незеленая лампочка - неисправный кабель, тут без вариантов
решение "Ахтунг" я знаю только одно и выше привел
Извини, больше ничем F1

по ссылке выше,
та схема кросса правильная ?

может кто подскажет?

Добавлено спустя 4 часа 53 минуты 13 секунд:
отбой.разобрался уже

Rimsky

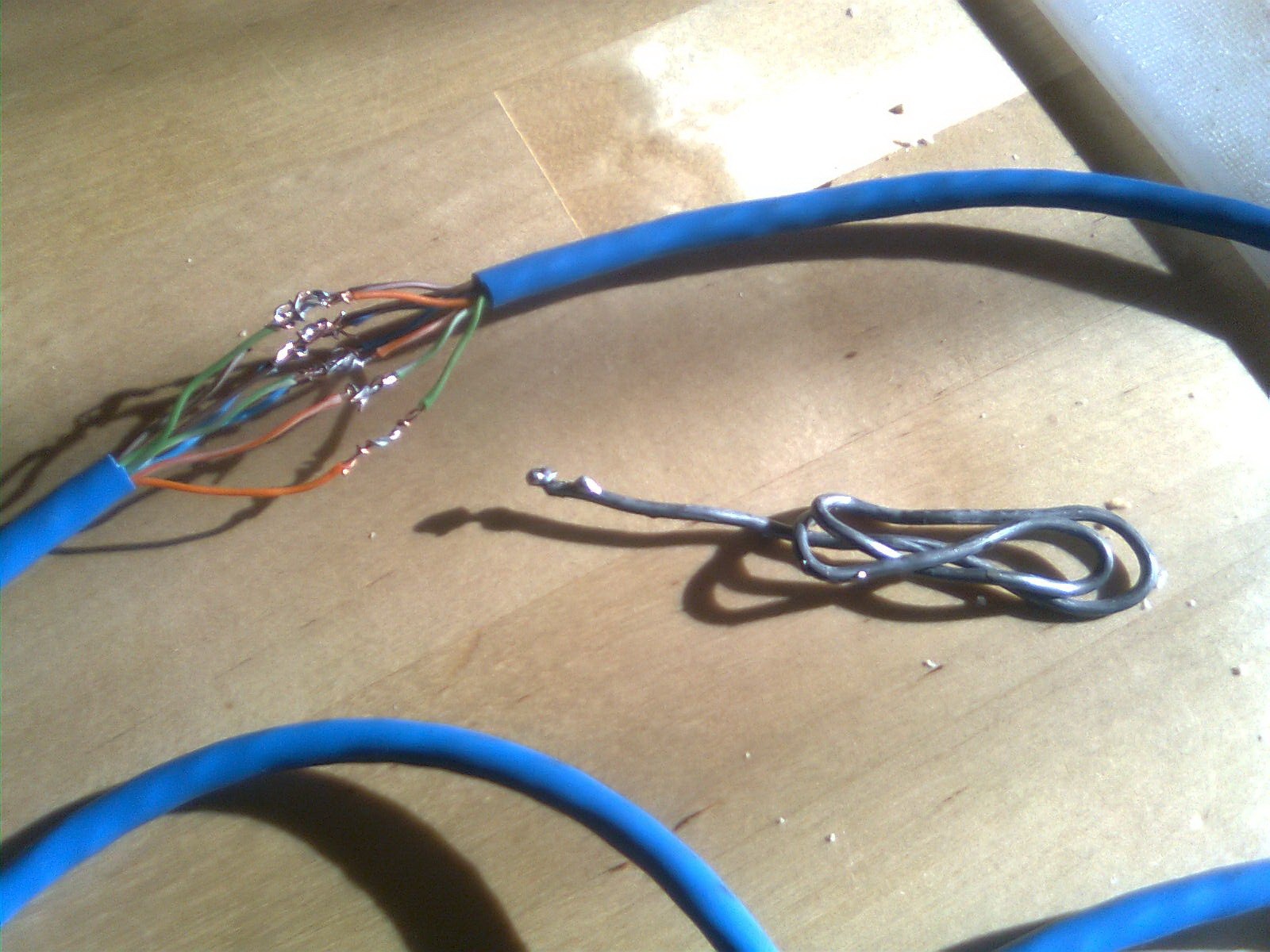

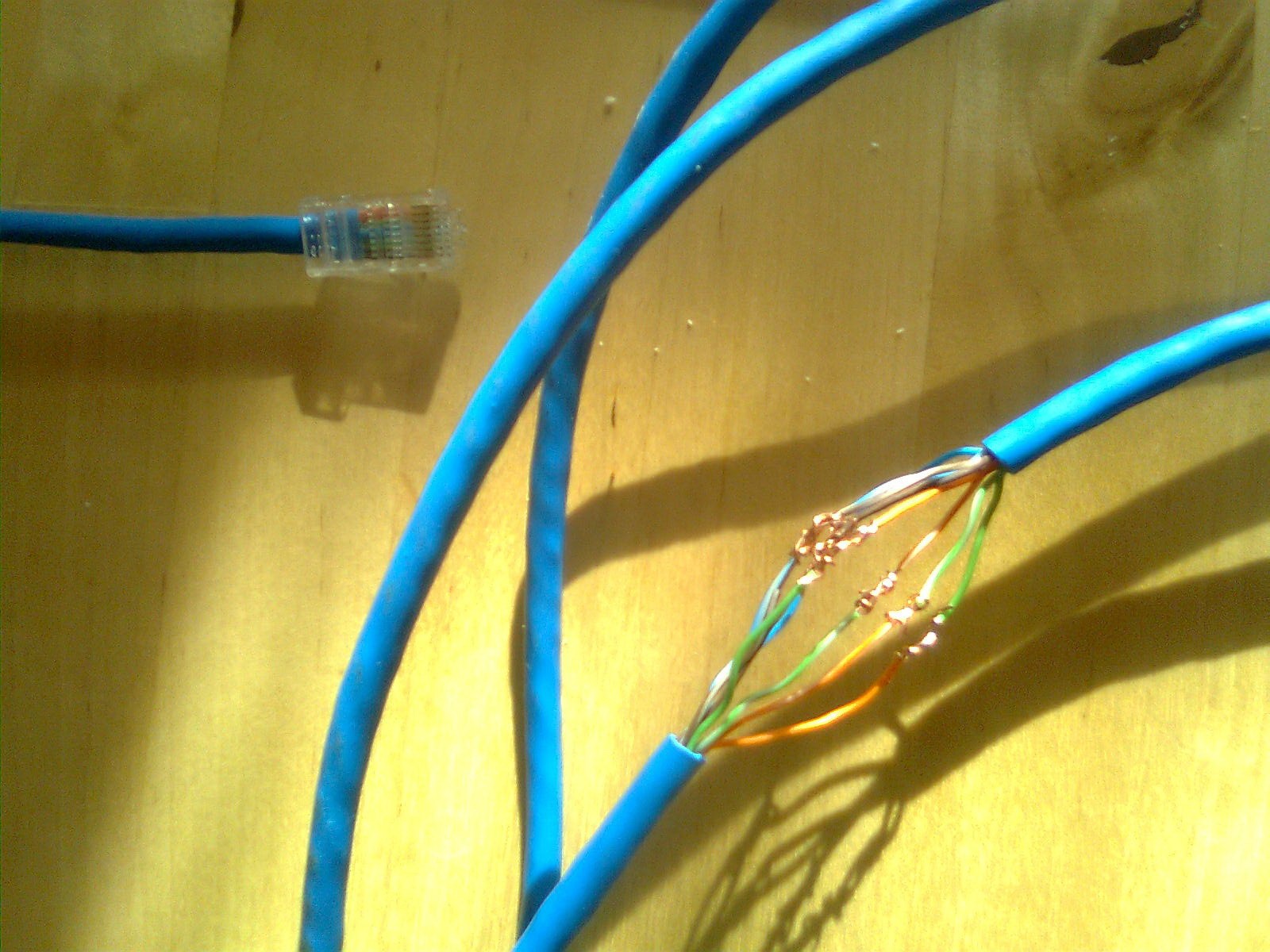

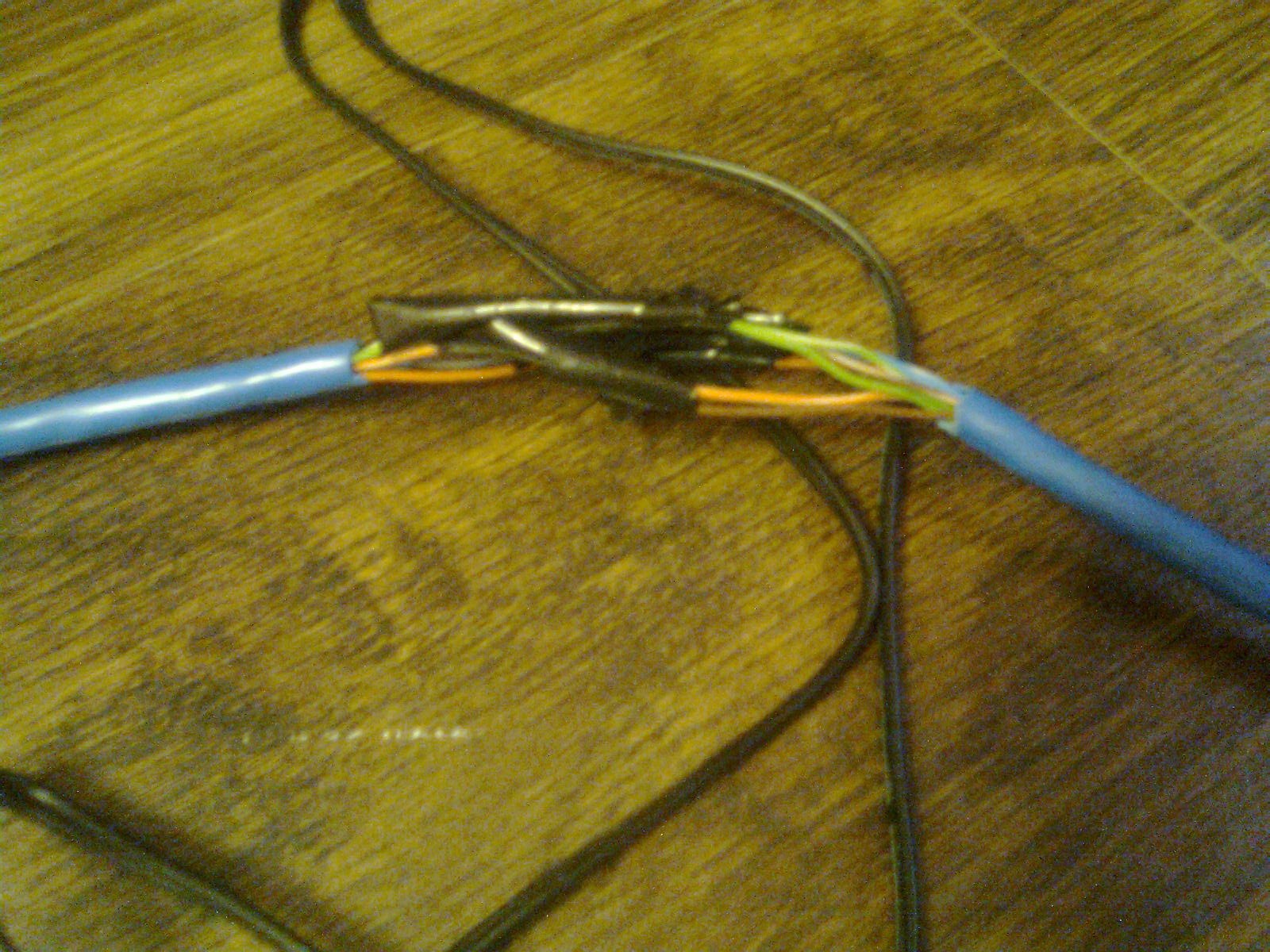

сделал второй раз кросс (в первый раз контакты напутал точно)...но во второй раз всё равно ничего нет...
вернул кабель в исходное состояние (чтобы проверить кабель и сетевухи) ...достал роутер и обнаружил, что
сетевуха Intel Gbit LAN (там где надо принять кабель с инетом (Win7) и даже при коннекте горит красным/и оранжевым мигает
(чудо какое-то...)

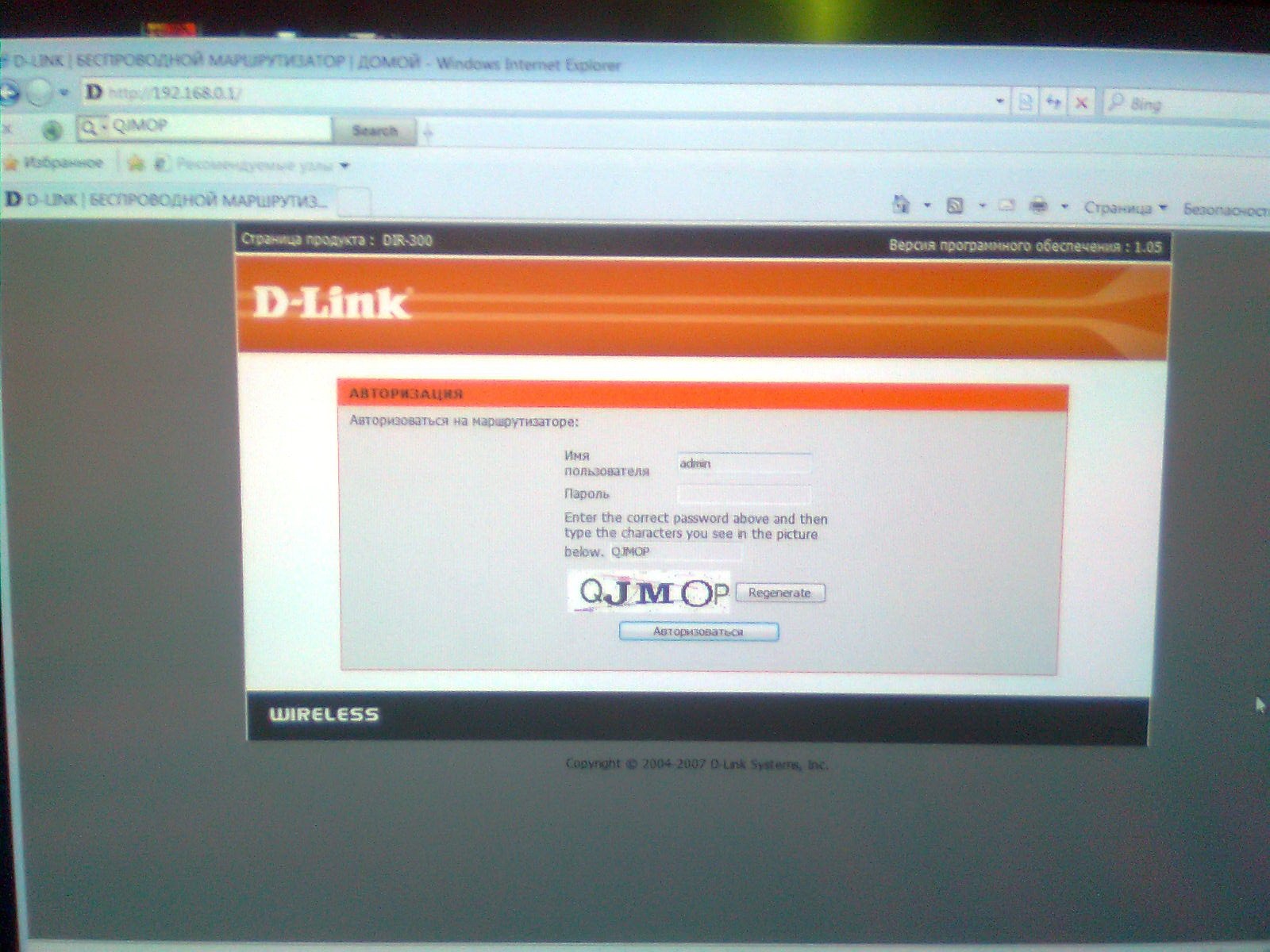

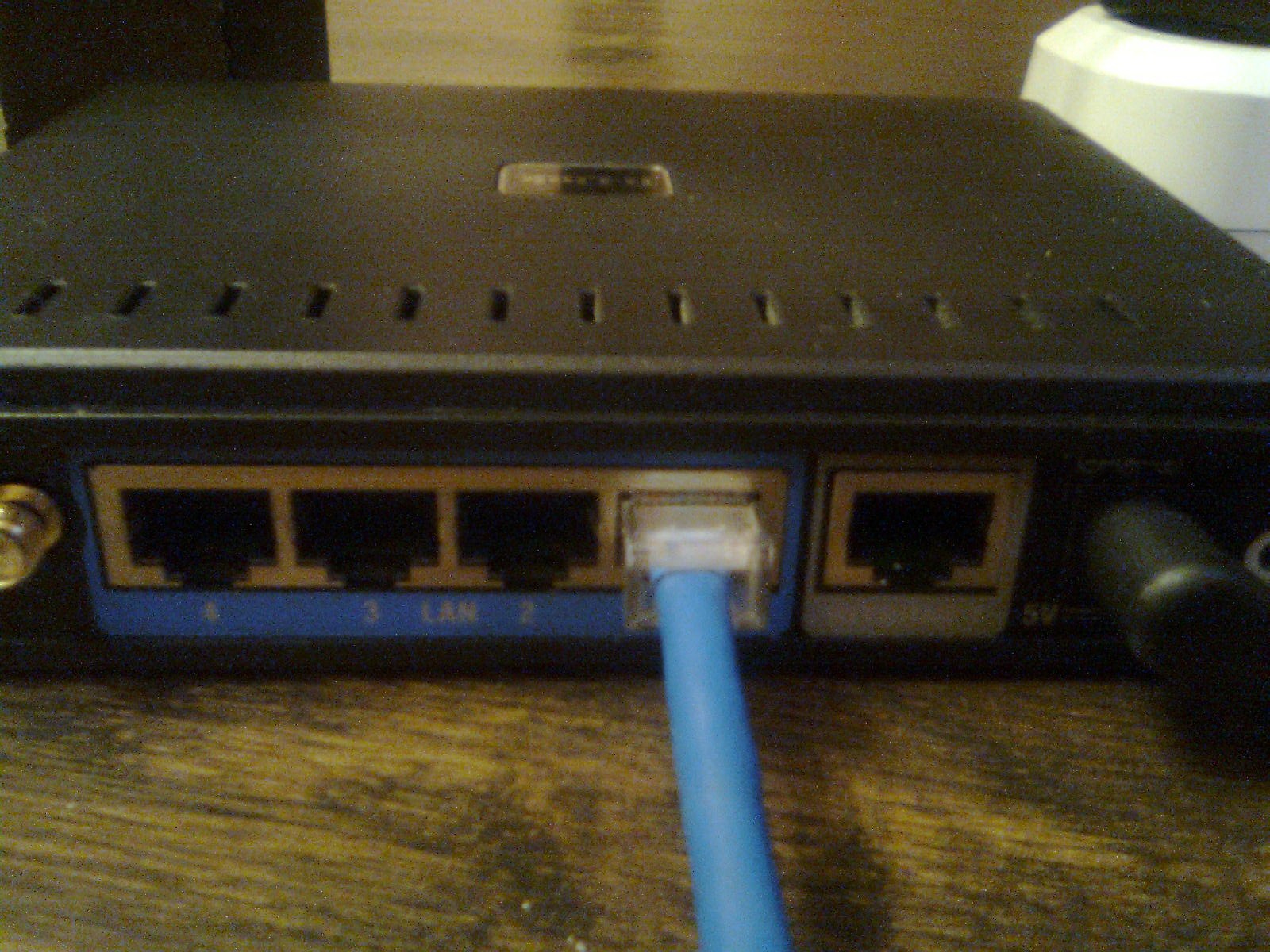

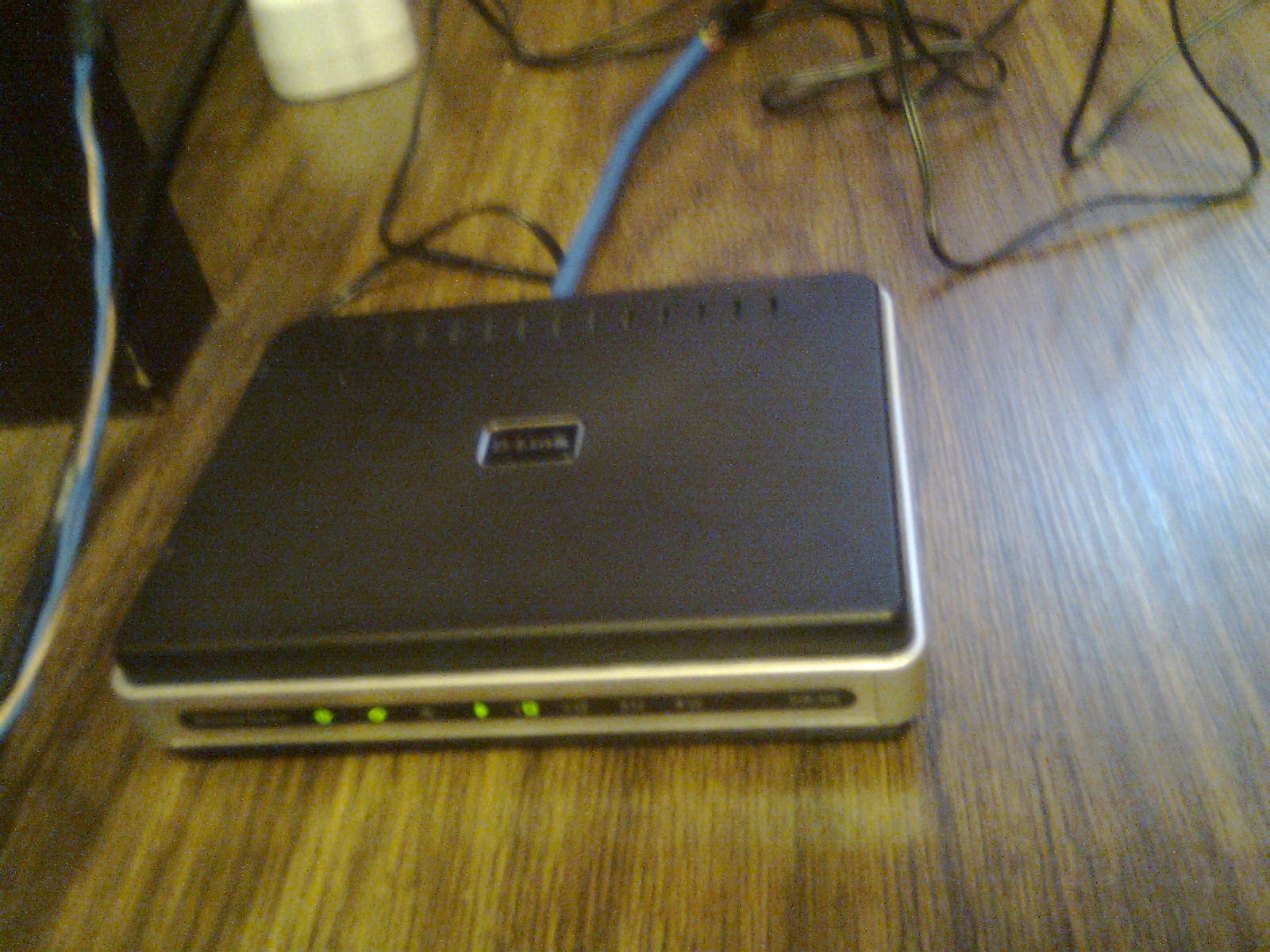

- кабель, сетевухи нормальные - роутер и там и там работает (см. картинку)

http://hostingkartinok.com/uploads/images/2012/05/564c9bc66a4db06e5a68359c529b3c6d.jpg
http://hostingkartinok.com/uploads/images/2012/05/239a33ae8dc8b684702c36138398a95e.jpg
http://hostingkartinok.com/uploads/images/2012/05/117781d136568a211ba4e6fb314aa10b.jpg

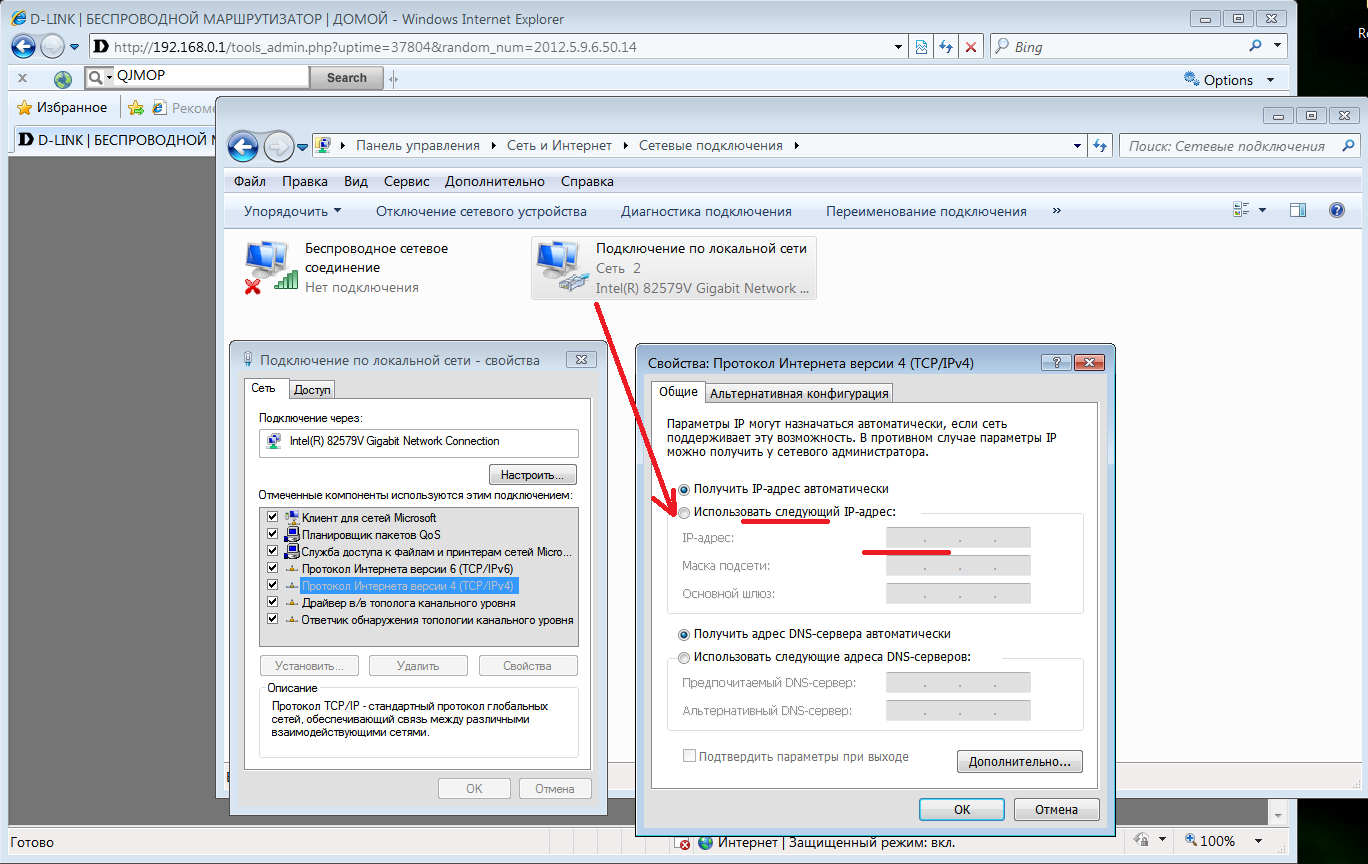

принимающая сетевуха нормальная: http://hostingkartinok.com/uploads/images/2012/05/734cb10f51a12ca12f1328481dc8d70c.png
http://hostingkartinok.com/uploads/images/2012/05/e6b20208abaa975ef10431bdad009369.png
http://hostingkartinok.com/uploads/images/2012/05/f5c516a3196fa6edccdeaa9d3e705194.jpg
http://hostingkartinok.com/uploads/images/2012/05/b300a22b6a63a278287a5db87d97c776.jpg
http://hostingkartinok.com/uploads/images/2012/05/6e757653573c2da7beddea71223027ca.jpg
принимает и светится красным , то есть на красном работает : http://hostingkartinok.com/uploads/images/2012/05/44e8dbf4a6444394596474c9fe7384ec.jpg
http://hostingkartinok.com/uploads/images/2012/05/b87fa43143e6873697fe245abe65fa5c.jpg

Х.З. чего не так ... остается шаманить кросс, сегодня буду эту схему делать (третий раз по счету уже)....
http://hostingkartinok.com/uploads/images/2012/05/bcdcf123770a6917900f38e254960619.png

Зачем вам вообще кроссовый кабель? Кроссовым соединяют напрямую два одинаковых устройства, например два свитча или два компьютера. Для соединения сетевой карты и маршрутизатора нужен обычный.


Схема неправильная для гигабита, коричневую и синюю пару тоже надо менять местами.

Я вот тоже сижу и не понимаю ))). Все современные устройства сами умеют переворачивать пары, так что кросс только для древних или специализированных устройств.

Неверно
Кроссовым шлангом соединяют устройства у которых прием и передача идут на разных парах, свич на 1-2 контактах принимает, на 3-6 отвечает, комп и роутер наоборот, 1-2 передает, 3-6 принимает.
Поэтому комп-свич прямой, роутер-свич, роутер-роутер, свич-свич - кроссовый

Добавлено спустя 3 минуты 51 секунду:
Leo_99 вотт картинка гигабитного обжима
#77
Как заметил Alexandr82 нужно перекрестить синюю и коричневую пары

Блин ты бы уже в лабаз сбегал да купил шланг

Добавлено спустя 10 минут:

у человека, как я понял, и прямым кабелем "красный глаз"

Rimsky
в выходные лабаз был выходной...

у человека, как я понял, и прямым кабелем "красный глаз"
у сетевухи красный ... у меня вроде зелёный )))

Компьютер да, а вот насчет роутера не согласен т.к. он обычно в своем составе имеет свитч. Так что роутер и компьютер соединяют обычным кабелем.

Я не домашние роутеры-балалайки имел ввиду.
Сам не знаю каким кабелем эти балалайки цеплять, домашний BRW633 висит на кроссовом

Как уже было подмечено выше, для современных устройств тип кабеля не принципиален

Alexandr82 как уже было подмечено выше
т.е. не все и не всегда

Мои девайсы видимо умеют, а девайсы Leo_99 - нед

Может это все же оранжевый? На сетевой плате два светодиода:
1) не горит/оранжевый/зеленый - показывает скорость соединения 10МБит/сек / 100Мбит/сек / 1000Мбит/сек
2) мигающий оранжевый - показывает передачу данных.
Если с соединением что-то не так, то оба светодиода гореть не будут.

Alexandr82
1-2 согласен но надо смотреть конкрено инструкцию
3 Если кабель поврежден - будет красный, если не воткнут на другом конце - ничего моргать не будет

Alexandr82
левый мигает оранжевый, правый- постоянно красный ...зеленого нет...
(во время теста кабеля - отдающий и роутер и ноутбук максимум 100 Мбит в них нет 1000мбит).

(во время самодельного кросса левый не мигал/не горел... но точно также было правый постоянно красный)
девайс умный и свежий, зовут Intel один-два месяца назад с завода вышел, маркировка на скрине есть.

хорошая новость, за 20 рэ. вечером кросс на 2м привезут )))
(разрежу посередине и вставлю туда ещё метров 5 ).

Это на какой плате вы такое видели?


Левый наверно светло оранжевый. Правый наверно не красный, а тоже оранжевый, только более темный, и показывает, что сеть 100Мбит/с. Зеленый будет гореть при 1Гбит/с, но роутер у Вас максимум 100Мбит/с.

Устройство на 100Мбит/с: зеленый - 100Мбит/с, оранжевый - 10Мбит/с.
Устройство на 1Гбит/с: зеленый - 1Гбит/с, оранжевый - 100Мбит/с, не горит - 10Мбит/с

Rimsky
1. ты попробовал на раздающем интерфейсе поставить все авто и включить на интернет-карточке "Разрешить другим пользователям.."? (именно в такой последовательности)

отчитываюсь ...

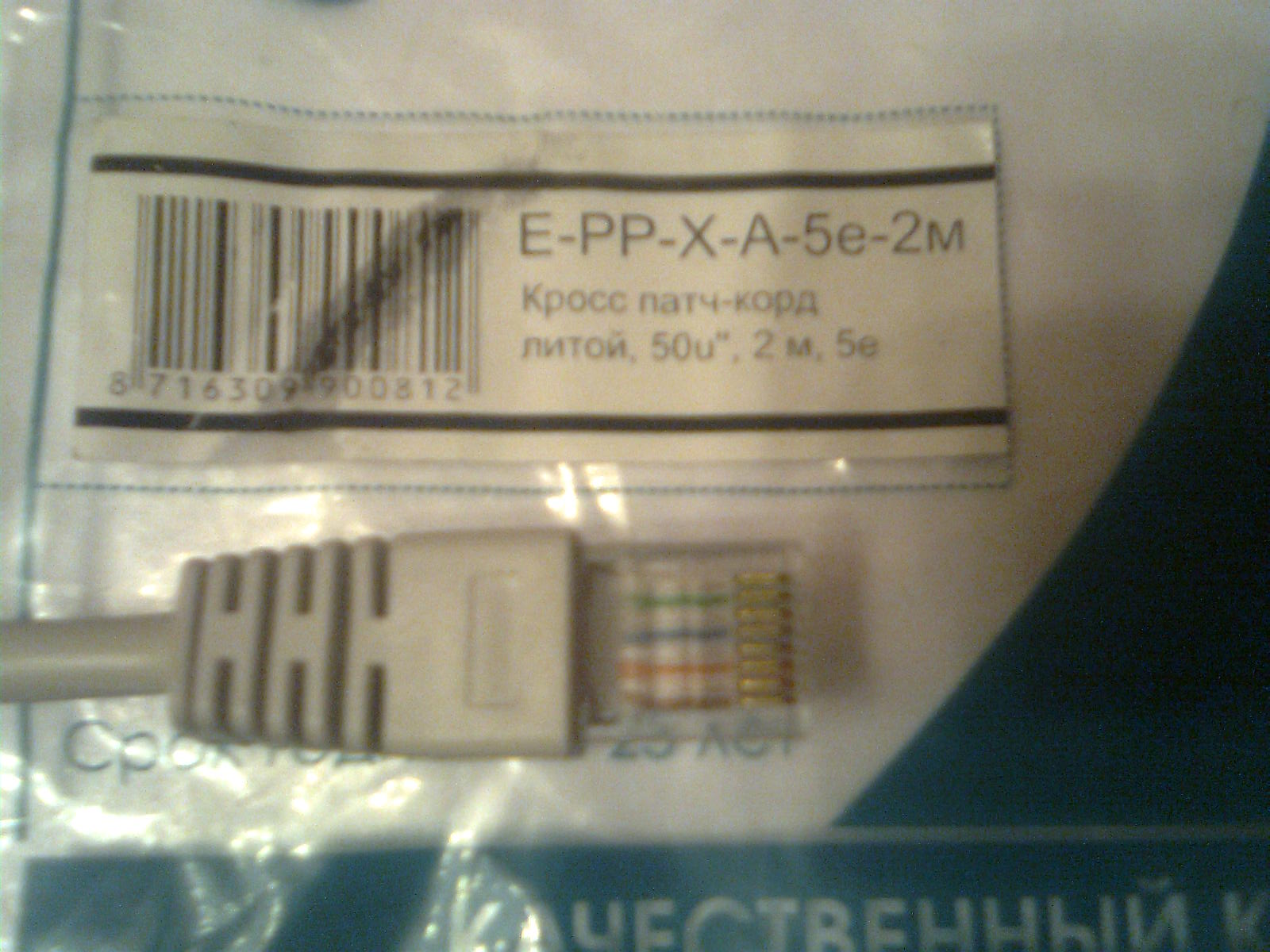

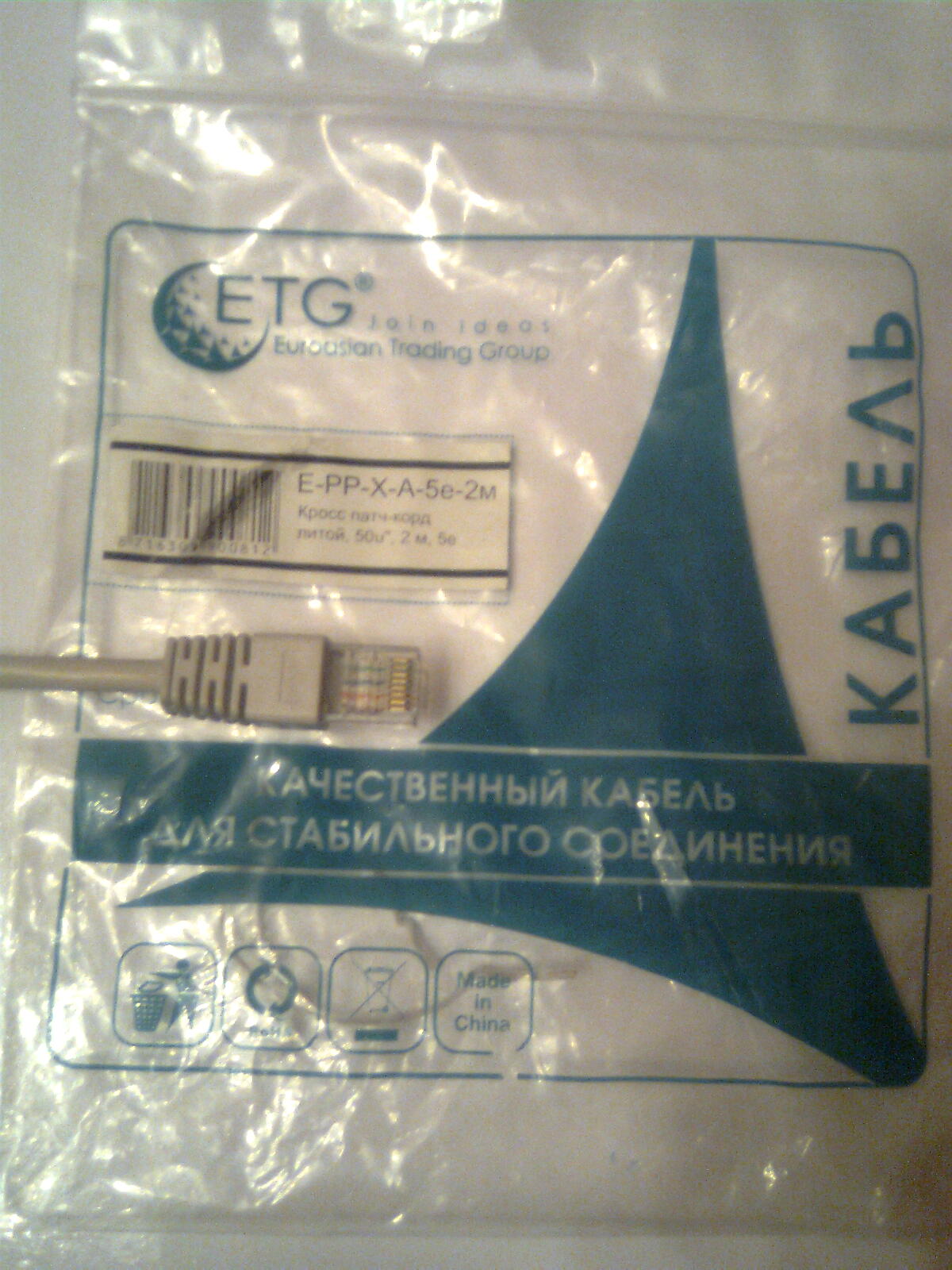

(1) привезли готовый кабель (кросс-патч не обжатый, а заводской d упаковке копеечной... такой, с отлитыми из изоляции оплётки оболочками разъемов RJ45, ну короче такой, которые часто кладут в коробки с роутерами)
(2) прошелся в ХР по Администрированию, запустил все службы хоть как-то касающиеся сетевых функций, NetBios и так.Далее, тому подобное ...
(3) на XP поставил авто IP/DNS,
(4) разрешил на инет-подключенном wi-fi свистке /другим пользователяи использовать интернет/

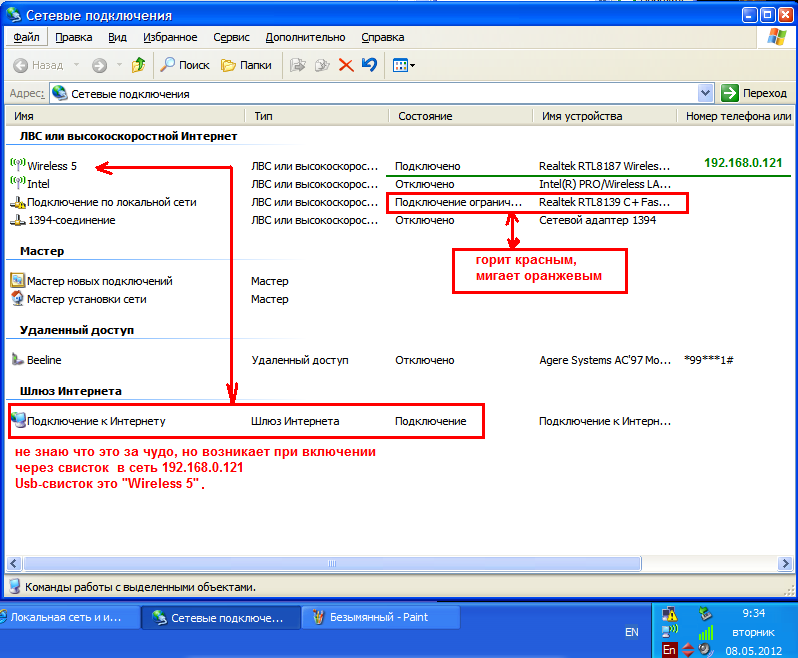

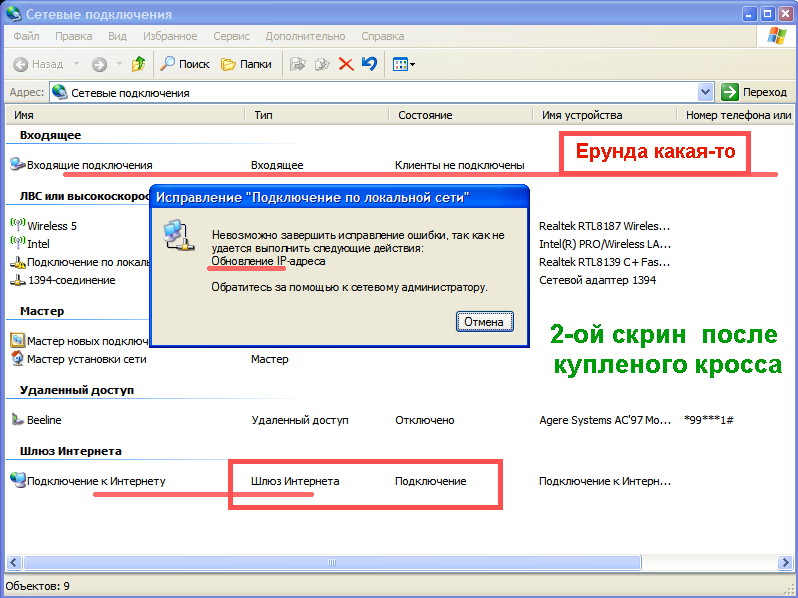

(5) принялся за Интел Gbit... чего только не пробовал в адресах там писать... среднестатистический итог на картинках
субъективно, справа то что горит это красное, слева мигает оранжевое)

- скрины далее. фото светодиодов сетевухи было ранее.

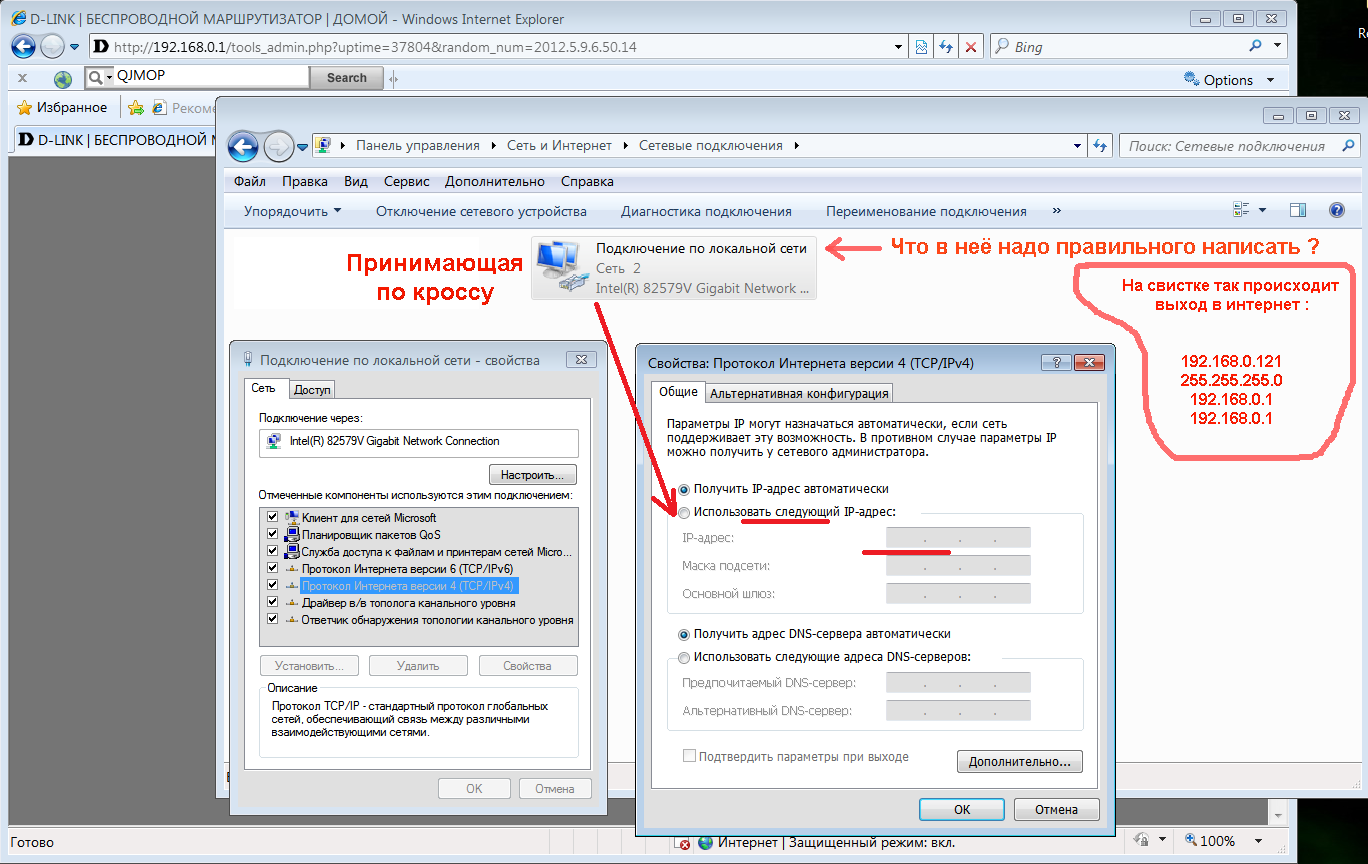

объясните , дураку, чего написать в настройки Intel ....днс, iP и так далее...? (и свистку может чего надо ещё кроме галки Общего доступа? )))
два-три года назад... сам, без помощи, и за 5 мин. настроил такое же соединение
(но тогда был более простой свисток-usb в том прошлом случае) и что куда 2-3 года назад написал там не помню...

свисток включен в инет по адресам:
ip 192.168.0.121
255.255.255.0
шлюз192.168.0.1
dns 192.168.0.1

http://s1.hostingkartinok.com/uploads/images/2012/05/f51a75a3c5781828e6429425fcddca84.png
http://s1.hostingkartinok.com/uploads/images/2012/05/3af97eccd471e735a08d848f3eb78bbe.png
http://s1.hostingkartinok.com/uploads/images/2012/05/19eb5f2496f6c304c571df37183413e0.png

http://s1.hostingkartinok.com/uploads/images/2012/05/bb5b8e1c1f328a4dfa23cbd40eefa79c.jpg
http://s1.hostingkartinok.com/uploads/images/2012/05/991490593894134fb3a2c3db44e9d192.jpg

Leo_99 Попробуйте так: На ХР выделить мышкой обе нужные сетевухи, правым кликом создать сетевой мост. Должен появиться значок моста. Залезайте в его настройки и прописывайте параметры (например ИП 192.168.1.2, маска 255.255.255.0, шлюз и ДНС 192.168.1.1. На втором компе так-же, только ИП 192.168.1.3).

Ну так пропишите то же самое на сетевом адаптере, только последнюю группу цифр поменяйте на другую.

да я не понимаю интуитивно сети...
последняя группа... это какая ? подсеть 0 на 10 сменить ? менял ... но днс одновременно мог быть не верным ...
или ДНС со шлюзом сменить ? а на что ?

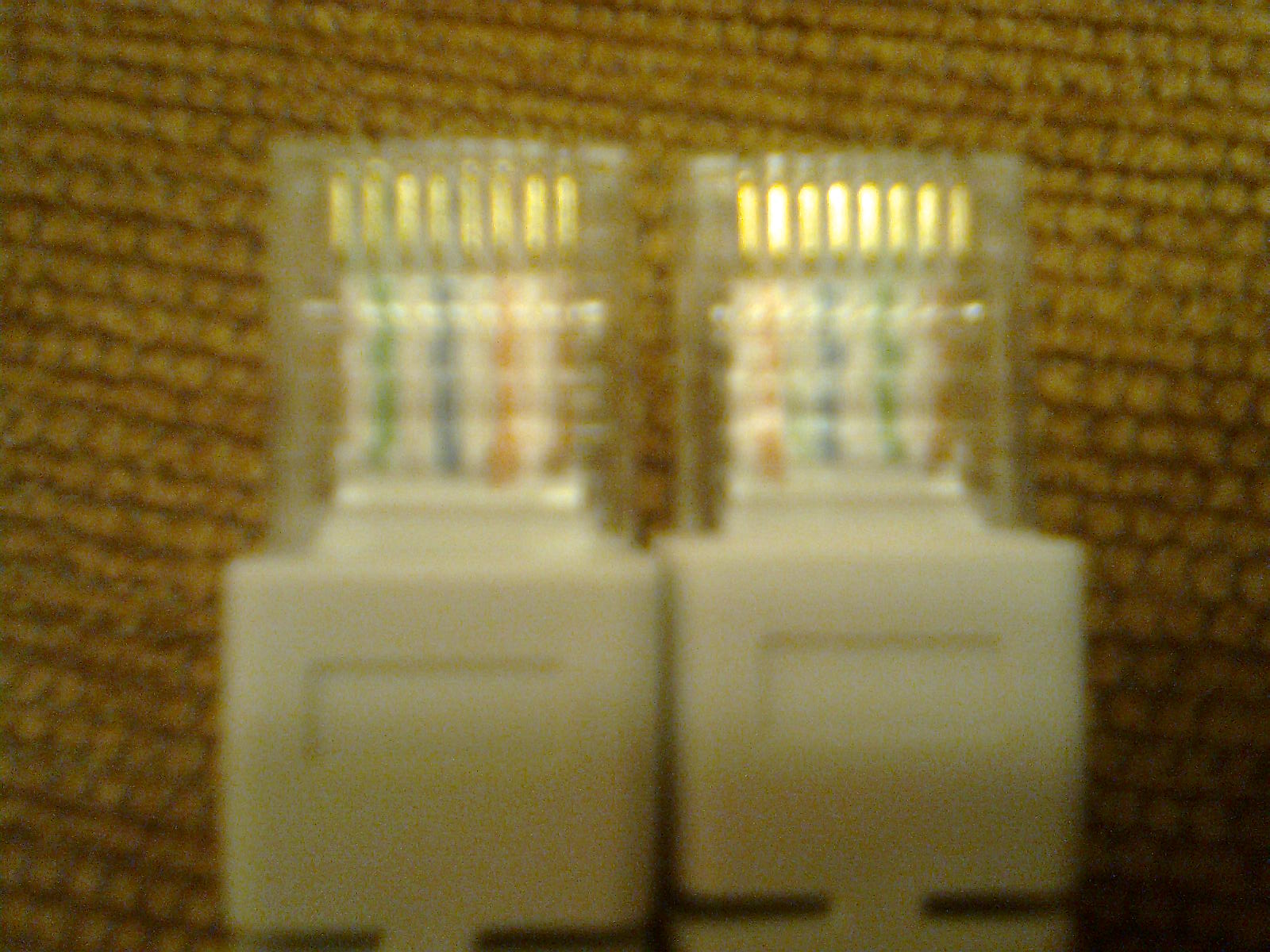

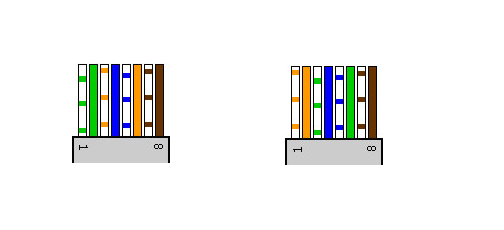

распиновка нового кабеля
(фото мутная, видно голубой, зеленый и коричневый.... но четче нечем пока сделать)
http://s1.hostingkartinok.com/uploads/images/2012/05/47c8c7d2bd93effbecc2a0457c5f47d9.jpg
http://s1.hostingkartinok.com/uploads/images/2012/05/f5f55883ac63a0b56b944d60e1674311.png
вчера пытался такой же спаять из прямого...
