Народ, горю! Срочно надо найти к курсовому такую вот схемку, любую, желательно попроще и с описанием доходчивым, в нете найти ничего не могу, помогите пожалуйста!

vova0304
Может эта http://elektroshema.ucoz.ru/publ/univer ... r/1-1-0-75 ? Правда я сам ХЗ что это такое.

Вижу, по тому что это схема коммутатора для двигателя атомобиля, а мне нужен сетевой Ethernet коммутатор...

Эм, вы бы выражались "руским" языком - тогдаб и ошибок небыло. А вам какой именно нужен? Управляемый или нет??
Может быстрее найти по слову "свич"?

мне на самом деле без разницы, т.к. я в этом ничего особо и не понимаю, главное что бы разобраться не сложно было, просто дело такое... что учитель требует, а сам сильно не понимает что это жесть какая-то, сидит сам на эту схему смотрит, понять ниче не может, а нас заставляет отвечать, придурок короче еще тот...

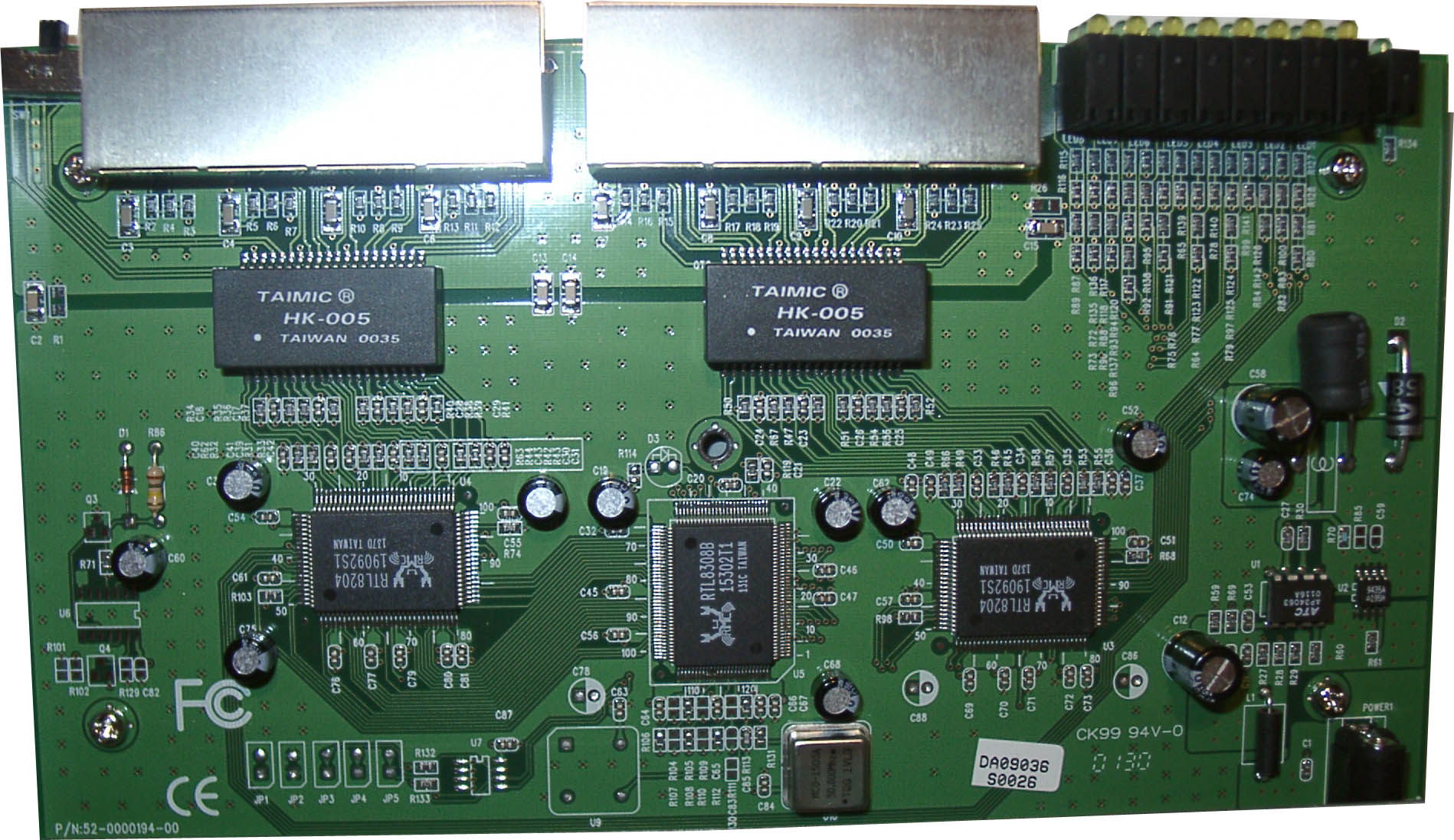

http://www.ixbt.com/comm/switch/hardlin ... nside2.jpg - практически электрическая схема:) основные проводники на этой стороне
http://realtek.info/pdf/rtl8308b.pdf - контроллер свитча
http://realtek.info/pdf/rtl8204.pdf - счетверённый трансивер
большая байда над каждым трансивером - счетверённая, опять же, сборка трансформаторов.

собсна, кроме стабилизатора питания и светодиодов там больше ничего и нету
