@.ru

Если я правильно понял, то распределитель воды выглядит так: распределитель1, распределитель2

kip

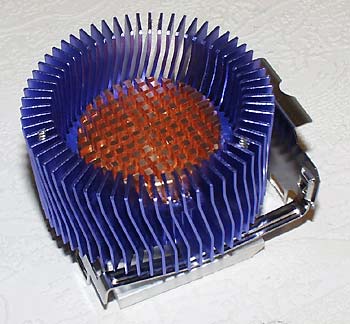

В камом месте http://www.3dnews.ru/documents/2074/Dragon37.jpg?
приглядитесь у меня чёткое разделение на 4 потока

где почём? и с чего вы решили что мне это доставляет мучения?
я за сто рублей килограмм меди куплю и сделаю именно то что мне нужно.

MadOverTolik
Че-то на твоих рисунках ничего не понятно.
sukhanovsergey
Эх, нет у меня здесь ни кувалды, ни двух молотков. В деревне до фига, а здесь цивилизация Электроинструменты одни
Молотком я ровнял через картон, как раз чтобы ямы не образововались, вроде помогло.

@.ru

На рисунке1 изображен кусок плекса в разрезе, в который ввинчен штуцер (но не насквозь), и под штуцером узкий пропил через который будет впрыскиваться вода.

MadOverTolik
Это ничего не даст кроме увеличения ГС. Распределитель- это что-то типа расширения штуцера в его основании, чтобы он смог омывать все ребра, а не которые под ним. Типа воронки.

Шлифовал свою пластину, довел 1 сторону до зеркала (это где проц прилегать будет), но сколько психозов пришлось пережить Ужасно кривая пластина! 2,5 часа 100-кой, а потом за полчаса 400-кой и ГОИ. Вот думаю вторую сторону доводить до ровности или и так сойдет? Герметик все выровняет (зазоры максимум 0,5мм)?

Ну так как сделать распределитель? Вопрос актуален!

сколько в россии стоит 1 кг меди ?
у нас(бельгии) бешаные деньги просят ..
За 1 кг заплатил 15 евро но потом ешё и тва прикрутили и ешё 15 за доставку :grob:

3men
1 кг стоит у нас 160 рублей, примерно

2All
Товарищи водянщики - конструкторы ватерблоков требуется ваша помощь.
Ватер вообщем имеет следующее устройство:
#77
Основание толщиной 4мм, Иглы 2*2мм высотой 3мм, промежутки м/у ними 2мм. Крышка вплотную прилегает к иголкам.
На схеме вообщем-то правильно указано общее кол-во иголок и расположение заглушек для формирования направленного потока жидкости(чтоб все иголки омывались).
Как видите используеются 3 штуцера. Внутренний диаметр 10мм.
Остальные комплектующие СВО:
- Радиатор отопления салона Газели с 120мм вентилятором на 7 вольт
- Резервуар на 2 литра
- Помпа AquaEL FAT3 700 л/ч столб 80см. (Просьба не ругаться) В контуре даёт примерно 160 л/ч
- Жидкость: кипячонная вода
Перепад 45см, в контуре больше нагрузки нет, длина шлангов порядка 2м.
Темпа окружающего воздуха 20*, Вода 25*, Проц Duron 2200@1.6V 50* в snm(темпа по термодиоду(EPoX 8k3a/e), но всё-равно великовата).
Вопрос: Почему такая низкая эффективность?
ЗЫ. Крепление через хорошие(весьма упругуие, но не слишком) пружины.

Xupyp1
Основание тонковато для такой здоровенной конструкции,вот и результат такой,у меня на твоём же проце,при 2.3в и 2400Мгц 42С при основании 9мм и центровом креплении ...

вот начал делать ВБ №4 на видеокарту.
#77
По многочисленным просьбам трудящихся ВБ будет разборным.
На данный момент возникли некоторые заморочки с изготовлением крышки. Штуцера должны быть сбоку к ней прикреплены.
Из огрстекла такую вещь изготовить подручными средствами не удалось. надо что-то другое приспособить.

Дополнение:
Проц Duron 2500Mhz @ 1.9V, темпа воды 31*, окружающего воздуха 25*.
При snm темпа была 62*.
Как думаете это много?
PSIX
Ну не здоровенный внешний контур 45*45, то место где иголки 36*36.
Дык у тебя мама мониторит подсокет вродеб.
Объясни plz что за
Кстати у меня крепление на болтах за монтажные отверстия.

Заготовка была толщиной всего 7мм
Вот я распорядился на дно 4мм, а на иголки 3мм.
Есть у кого-нибудь другие мнения?

Многовато...
Проверь основание на кривость...

Нет...
Я выносным датчиком мерил...
Моя мать вообще ниего нормально не мониторит...

Рамка цепляется за сокет,и давит болтом в середину ватера...

Ууу,всёпанятна...вода течёт крайне хреново,убери третий штуцер,пусть вода по П-образному каналу течёт...

У Антарктики распределитель как раз такой как нарисовал MadOverTolik.
- А притирать? (притирочной пастой, кто-то из кирпичей делает) Зеркало и кривое бывает.

Xupyp1

- А процессор разогнан?
- И что такое snm?
- И какая температура была ТАК ЖЕ ИЗМЕРЕННАЯ при воздушном охлаждении ( и какой был кулер)?

Xupyp1



Помпа у тебя слабоватая.

PSIX

По идее очень может быть. Я ведь просто в центре малость полирнул(себя не видно), а бока остались немного того...
Линейка ровно не прилегает. Потом достану наждак нормальный и разбирусь с этим.
Болты я закручивал до хруста(Незнаю чего, просто что-то хрустнуло).

Значит реально 42* на ядре? Напиши про свой ватер, помпу, радиатор, жидкость, темпу окурж. воздуха, воды.
Очень интересно 2400Mhz 2.3V и 42 градуса... Завидую

Ты думаеш рамка будет по-лучше крепления за монтажные дырки на болтах с пружинами?

Но ведь получится змейка? Это ведь не есть good. Да и заглушек на штуцер у меня нет.
А какую высоту иголок нужно было делать? Ты ведь сам писал, что оптимально 4-5мм. 3мм ведь не намного меньше.
Valeryko

Да. Штатная частота 1800MHz, напряжение 1.5V

S&M(СадоМазо, сорри за слово, но так её везде называют) - прога для теста стабильности проца и памяти. У меня греет намного больше BurnK7.

Да воздух даже частоту 2200Mhz и 1.6V нормально не держал. Кулер - ThermalTake M4 - алюминевый с прикрученным медным дном.
При S&M при каждом последующем "поджиге" темпа всё увеличивалась и последняя что я видел это примерно 85-86*
Частоту 2500 и 1.9 у меня держал только GigaByte GA-PCU31VH(Ultra GT) да и то примерно 80* в S&M при _бешенном_ уровне шума.
Потом я его продал, чтоб сделать СВО.
Scre@m
В нашем городе других(по-мощьнее) к сожадению нет

Xupyp1
- Похоже, дело не в охлаждении а в пределе для разгона..
- И уж мощность помпы точно не при чем...
- Вообще-то, примерно, нормально, когда температура воды в СВО не более, чем на 15 градусов превышает комнатную
- а процессор имеет температуру не более, чем на 15 градусов больше, чем температура охлаждающей его воды..
- Но это мое личное мнение - на основании своего опыта и изучения опыта других..

Valeryko

Я немного не понял. Это не предел для разгона, он нормально пашет и 2600Mhz@1.9V, но при этом PCI=39Mhz. Мне за хард страшно.
Наверно можно и дальше, но тогда надо маму менять.

Почему? Ведь тестили производильность в зависимости от расхода от 100 до 1000л/ч. Темпа крепко снижалась. У ведь всего 150-160л/ч.

А у меня получается 31*(62*-31*). Это ведь в два раза больше Вот я спрашиваю в чём проблема.
Сейчас например в простое с bus-disconnect'ом 44*.

"Придумал" пару ватеров на память видео и мосфеты (простых и эффективных), вот только не знаю как сделать чертеж В Автокаде? Ничего там понять не могу помогите плиз! Где можно почитать хотя бы про "основы"?
