Ну вот, теперь у нуб всё понял. Спасибо огромное, завтра по-точнее разбирусь и попробую схему в протеусе.

Добавлено спустя 39 минут 12 секунд:
Последнее уточнение по схемам-значит сначала мне нужен источник с выходом 6-12 вольт ( скорее всего, придётся экспериментально подбирать, а по типу-сделаю на транзюках, ибо при использовании компового придётся ещё понижающую шим ставить с 12 на 6 вольт) и током ампер эдак 25, затем ставятся дроссели, затем регулятор на шим, и потом опять же дроссели, но уже так, чтоб круче был только Батько. Вот вопрос входные дроссели регулятора( тоесть те, которые между ИП 12-6вольт и ШИМ) какую примерно индуктивность должны иметь?

Вообще-то проще переделать стандартный БП для получения только 12 В.
Ниже 12 В получать промежуточное напряжение нет особого смысла, т.к. будут большие токи --> лишние потери (т.е. лучше сделать по накатанному пути, который используется в преобразователях питания процессоров - 12 В на входе с относительно небольшим током и низкое напряжение на выходе с большим током).
Точнее входной дроссель+входные конденсаторы, потом силовые транзисторы, потом выходной дроссель+выходные конденсаторы. Входной дроссель - около 1 мкГн IMHO.
Еще возникает вопрос - насколько стабильным должно быть выходное напряжение? Как вариант - сделать многофазный преобразователь.
Если есть донор, то можно просто содрать схему преобразователя питания процессора, слегка видоизменив ее.

А ну тперь хоть ясно, что промежуточное надо делать 12 вольт. У меня просто нет возможности стащить откуда-нибудь комповый БП, а сделать сам могу и дешевле будет. Донор- в смысле мать? Рабочей у меня нету, а деньги есть только на убитую, но кто знает, что в ней будет мёртвым. С входным дросселем Вы меня порадовали, а то выходные у меня около Генри. Насчёт многофазности- это значит будет N фаз, напряженеия которых будут сдвинут относительно друг друга на 360/N? А на выходе точно будет прямая линия на осцилографе? Стабильность напряжения нужна 1-2% от минимального напряжения на выходе, тоесть колебания по хорошему не больше 0.00375 вольт. Понятно, конечно, что такого не будет... Ну, можно принять 0.03 вольта, всё-таки ТАКИЕ дроссели сгладят многое(хорошо, что в своё время я надыбал ой немало трансформаторной стали).
пиэс-многофазности не хочется из-за усложнения схемы, хотя там же вроде общий контроллер и N каналов: входной дроссель и кондер( кстати, а что сначала ставить-дроссель или кондер?), транзюк, выходной дроссель и кондер? Аткая многофазность меня устроит.

Добавлено спустя 48 минут 32 секунды:

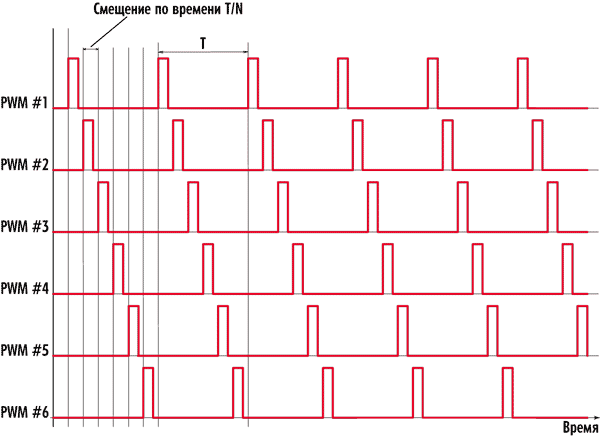

ага, нашёл схему многофазной шим http://www.compress.ru/Archive/CP/2009/8/12/05.gifдумаю справлюсь, вот только с мосфетами я не работал, ну да ничего, всё равно начинать нужно, а то совсем от времени отстал. Сдвиг фаз вот тут правильно показан http://www.compress.ru/Archive/CP/2009/8/12/06.gif ?

Добавлено спустя 2 часа 24 минуты 7 секунд:
Про использование матрей-нашёл схему питания 4пня, с 3 фазами, мне понравилось, ибо несложно даже для меня. Правда там комплектуха старая, сейчас пробую переделать на что-то поновее. Может посоветуете 3(или 2) канальный контроллер и драйверы для мосфетов? Буду очень прзнателен.

Если в электронике 0, то не стоит связываться с таким преобразователем.
Будет ведро сгоревших полевиков и стойкое отвращение к специальности

Советую начать с малого, потом усложнять.

Для конвертора первой ступени советую UC3825.
TL494 плохо раскачивает полевики, и медленная.

Первая ступень бцдет без всяких мать их микросхем, просто на трансформаторе и стабилизаторе на транзюках, у неё на выходе 12 стабильных вольт. Я хоть и ноль, но неужто с шимкой не справлюсь! и чёрт с ними пусть горят, сначала помоделирую в протеусе и в пкаде, а только потом паять. Собсно нашёл уже конкретные схемы сейчас осмысляю. Я уже делал шим, но при помощи лпт порта и полевиков, а тут хочется мосфеты и контроллер. примерно так http://www.nist.ru/rgt/BIOS/PDF/p4-1.pdf. Там на 5 странице питалово 4 пня, только без нечто, задающего упр. сигналы, но я уже знаю, как это нечто сделать.
А вообще- я люблю поэкспериментировать, спалбю так спалю, просто когда сделаю, прибыль всё окупит.

Нескромный вопрос - зачем такие? И что у них в качестве сердечника? Если траснсформаторная сталь, то она вам не подойдет.
Угу.
Сложно советовать без знания возможностей по доставанию . Можете просто походить по сайтам разных фирм типа IRF/Intersil/AD/Richtek, предварительно поглядев в прайс местного (или доступного) магазина.
Можно и так извратится, тогда "стабилизатор на транзюках" можете выкинуть (лишние потери), пульсации 100 Гц импульсник в общем-то должен отработать.
А вот по требуемой точности - возможны некоторые проблемы. По крайней мере, нужно обязательно предусматривать ООС непосредственно с потребителя для устранения влияния сопротивления линий при заявленных токах.

P.S. Согласен с Baza относительно целесообразности такого проекта своими силами.

Трансформаторная сталь не подойдёт? А нужна специальная? Ну ладно, у меня есть нехилых размеров дроссели снятые с мощных импульсников(увы, нерабочих), да и стоят на микрогенри копейки.
Вот насчёт кол-ва фаз и их необходимости вопрос для меня открыт. Для пульсаций 0.03V, учитывая кондеры на выходе шим ёмкостью 0.4Ф, мне точно необходима многофазность? Я чувствую, что да, и пока смотрю в сторону 3 фаз. За фирмы огромное спасибо, буду смотреть. Возможности по доставанию- Чип и Дип, Митинский радар, Царицынский радар. Цены в разумных пределах пофигу.
Последнее уточнение по линии 12вольт- после транса диоды, но всё-таки хочется мне стабилизатор туда, поставлю хоть кондёры, хуже ведь не будет?)))
Убийственный вопрос-что такое ООС? Какая-то обратная связь? То есть чтобы контроллер видел, что твориться на входе в электролизную ванну, и соответсвенно изменял выходное напряжение? Ну так на это можно забить, у меня провода, нет даже не провода, а шины из меди(правда, М2) S=40мм2. На худой конец, буду контролить напряжение на входе ванны мультиметром, и соответственно менять напряжение на выходе шимки.

Если вы уж собрались делать что-то силовое и импульсное, то вам придется работать с частотами не менее 30 кГц. Соответственно, для дросселей на таких частотах используются ферриты чаще всего.

Т.е. 400000 мкФ? Это в общем-то неплохо, но объемно . Да и постоянная времени будет довольно большой.
Относительно многофазности - пульсации легче давить, транзисторам немного легче работать.

Конденсаторы после выпрямителя обязательны. А вот что-то активное aka транзистор - это лишнее.

Отрицательная обратная связь. Отслеживание выходного напряжения в данном случае. Обязательно должна быть , просто она может браться с выхода преобразователя, а может и непосредственно с нагрузки. Как вы сделаете - это уже ваш выбор.
А вот этого не надо, у вас постоянная времени уж очень большая .

Я пока из темы удаляюсь....я занимался разработкой импульсных БП несколько лет, и до сих пор иногда их делаю....
не могу это читать....

Baza
Ну, все с чего-то начинают. Вам большое спасибо за участие.
maco
Ну, чтож, придётся взять нормальный дроссельный сердечник. А вообще дроссели большой индуктивности не повредят?
Спасибо, Вы меня окончательно убедили, что фазы нужны. Сделаю три фазы, возможно смогу достать мать асус P5B, так-то оно полегче пойдёт, мосфеты переделаю, ну контроллер может быть.
Обратная связь... Думаю, смогу, сейчас главное мне узнать, достанется ли мне мать.

Гм, может проще?
Берется выход 3.3V, чуть модифицируется обратная связь и выходит 50-80A с напряжением от 0 до 5В. ПРоблема будет с стабилизацией тока, но это решабельно - необходимо несколько поправить тип ОС (резистор в цепь +3.3V).

Чем больше индуктивность, тем с одной стороны меньше пульсаций, но с другой стороны увеличивается постоянная времени и выбросы в случае резкого увеличения сопротивления нагрузки.

Дык радиатор нужно будет хороший иметь . Тогда автор может извратиться следующим образом - трансформатор+выпрямитель с фильтром (выходное выпрямленное напряжение в районе 9 В на случай изменения сетевого напряжения), после него линейный стабилизатор на огроменном радиаторе .
Никаких проблем с импульсной техникой.

P.S. Меня тут посетило забавное видение данного устройства: автомобильный аккумулятор, медная шинка, складная ванна и складной стул, две штыковых лопаты, пачка поваренной соли, прибор и некоторое количество скотча.
В ванну наливается вода, насыпается соль по вкусу, с помощью скотча и какой-то матери из подручных материалов и двух лопат мастерится конструкция аля "два электрода", которые можно поднимать и опускать. Формируется цепь с помощью шинки, автор удобно устраивается складном стуле и опускает электроды в ванну. Регулирование производится лично автором . Мобильность и никаких проблем с электроникой .
P.P.S. Вместо шкалы прибора желательно написать "- Приборы? -- 40. - Что 40? -- А что приборы?"

maco, повесить радиатор, поменять сглаживающий дроссель и насыщающийся дроссель - это пустяки, по сравнению с специальным преобразователем.
Линейный стабилизатор на 500W ... ну ты монстр!
Хотя и работоспособно.

Противогаз забыт

Добавлено спустя 2 минуты 11 секунд:
Самый жирный накальный трансформатор... батарея диодов шоттки с ромбиками на боку... а что - красиво!

Ну вообще-то мне придётся травить гаражный кооператив...
macoВы не представляете, как трудно было меня отговорить от тупого гальванения от аккума. Но всё-таки нужны чёткие режымы по напряжению, да и 100 ампер на постоянке в течении 10 минут... гдеж я столько аккумуляторов накопаю.
А теперь вернусь к теме.
serj
Вы про БП? Просто я не знаю, где у матери выход 3.3В. То есть несколько модернизировать блок, обратную связь...А как он потянет пусть даже 50 ампер по линии 3.3?
Общий вопрос, пожалуй последний по самодельному преобразователю- есть в этом мире готовый контроллеры шим на 3 или более каналов, которые управляются обычным резиком, тоесть напряжением на опр. пинах? Знаю, что нет, уже полез вспоминать/изучать программирование Atmega8, авось справлюсь.
пиэс-конечно вариант на бп мне очень нравтся. Ведь по-идее можно будет перепаять там полевики, дроссели и пррочие силовые части и тем самым увеличить максимальную силу тока до нужной поправьте плиз,если я неправ. А то сроки уже настолько поджимают, что возможно придётся линейник делать.

Может быть по току ?
Вообще-то интересующий "выход 3,3 В" у БП .
В общем-то те ШИМы, которые стоят на матплатах, позволяют такое. Вот только ниже минимальной уставки, которую можно задать VID'ами, сложно будет залезть.
Делать на ATMega8 многофазный ШИМ как-то не удобно IMHO .

3.3? имхо там же где и вход

maco
Неее, там именно по напряжению нужно держать, от тока только скорость зависит, а от напряжения-рыхлость осаждённого металла.Atmega... просто уже раньше на нём делал пару простеньких устройств, так что хоть не с нуля учиться. А Вы что посоветуете?

хотите сказать, что ток от напряжения ничутельки не зависит?
