что значит не в стоковом режиме? На самом деле только от нагрузки зависит, на максимальной нагрузке, максимальные обороты, а значит шум

Хочу поделиться опытом сборки бесшумного системного блока. На днях приехал кулер из Кореи и я закончил сборку, подключил и запустил. О результатах напишу ниже. Сначала расскажу о железе, о том как и что выбирал и от чего отталкивался.

За основу я взял опыт автора статьи на хабре http://habrahabr.ru/post/192738/
Но пошел дальше и еще доработал/улучшил его схему. И так по порядку - бесшумный системный блок в моем понимании - это безвентиляторный системный блок, с отсутствием постоянно(!) движущихся механических частей внутри корпуса. Соотвественно охлаждение блока питания и процессора должно быть пассивное, от HDD придется отказаться в пользу SSD. Единственное, что я оставил - это привод компакт дисков, он издает звуки при включении компьютера (пару щелчков) и при обращении к компакт диску. Поскольку используется он очень редко, (но метко) я решил его оставить в системном блоке. Далее, видео карта, дискретная видео карта нужна для компьютерных игр, в офисных задача хватает интегрированной в процессор. Поскольку в игры я не играю, а производительная дискретная видеокарта выделяет много тепла, которое очень затруднительно рассеять и вывести из системного блока с пассивным охлаждением, то я решил ограничиться встроенным в процессор видеоядром.

Мне известно два подхода в организации бесшумного системного блока:
1. Тепло от процессора по тепловым трубкам отводится на корпус-радиатор компьютера (как правило компактный) и далее рассеивается в помещении. В этом случае оптимально использовать Mini-ITIX материнскую плату, специальный корпус-радиатор и PicoPSU адаптер питания.

2. Тепло от процессора отводится с помощью массивного кулера-радиатора, а далее путем естественной конвекцией теплый воздух движется вверх и выходит наружу через вент. отверстия в корпусе. При этом прохладный воздух затягивается в корпус через нижние и боковые отверстия в системном блоке

Я решил собирать компьютер по второму варианту, т.к. в случае неуспеха данного проекта, его всегда можно переделать в обычный, шумный вариант

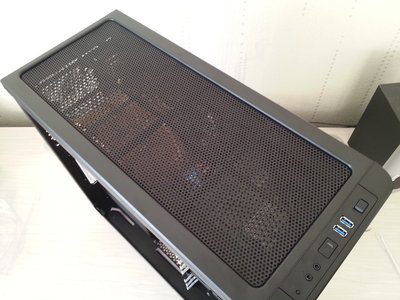

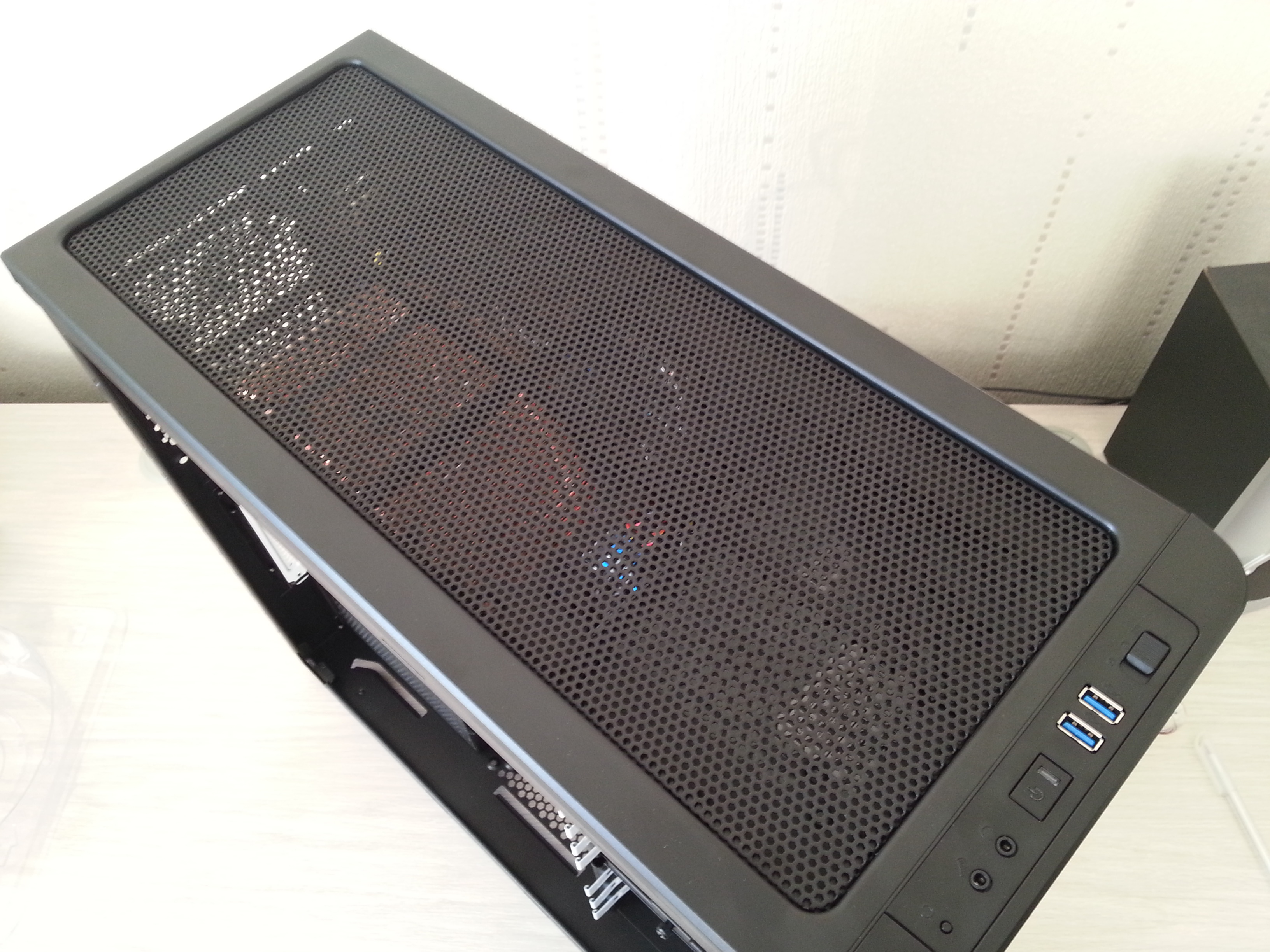

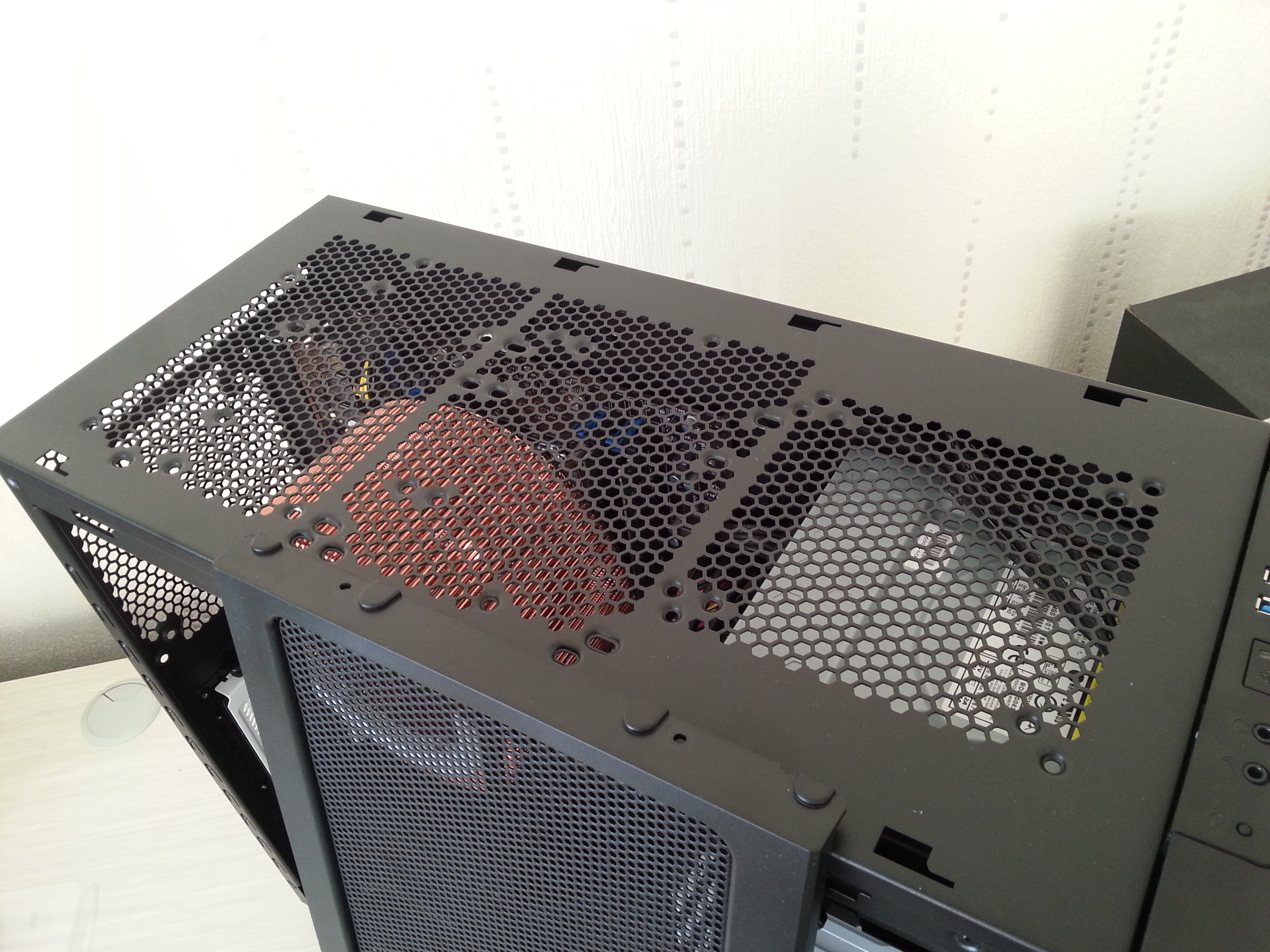

И так, вернемся к статье "0 dB Бесшумный компьютер. Версия 1.0", в ней автор выбирает для себя системный блок Lian Li PC-6089A. На мой взгляд вент. отверстие в верхней части корпуса недостаточное для эффективного отвода тепла. Забегу вперед и скажу, что вентиляция в верхней части корпуса - это ключевой момент в системе пассивного охлаждения, отвод тепла из системного блока очень важен. Мне хотелось просторный корпус под ATX материнскую плату и в своей сборке я использовал корпус Fractal Design Arc Midi R2 Black, у него вся верхняя часть имеет перфорацию. Единственное, я удалил воздушные фильтры сверху и снизу, чтобы облегчить циркуляцию воздуха, а также снял все вентиляторы.


Блок питания. Я выбрал Chieftec GPS-500C 500W, БП вполне качественный и для моей сборки даже избыточный, но более дешевых и слабых пассивных БП я не нашел, по этому использовал этот. К производителю БП у меня только один вопрос - радиатор БП при стандартной установки в корпус, почему-то оказывался внизу, хотя с точки зрения теплоотдачи, правильнее его расположить сверху. Хорошо, что в данном корпусе, есть доп. отверстия под винты, чтобы можно было установить БП "верх ногами", т.е. радиатором вверх, что собственно я и сделал. Еще момент, при том, что БП безвентиляторный, его начинка при подключении напряжения и в работе издает еле заметный писк, его можно услышать, если приложить ухо к самому блоку питания, в тоже время на расстоянии полуметра из закрытого корпуса звуков абсолютно не слышно. Полная тишина.

Хотелось реализовать систему на обычном штатном процессоре, а не на задушенном в угоду низкого тепловыделения. Выбор пал Intel i3-4360, это самый производительный i3 на сегодняшний день. При этом вся линейка Haswell i3 отличается довольно низким тепловыделением (TDP=54Вт), а производительность в офисных приложениях практически не отличается по сравнению с более дорогими моделями i5/i7. Для того, чтобы увеличить теплоотдачу от процессора к кулеру, процессор был скальпирован и штатный термоинтерфейс между крышкой и кристаллом был заменен на жидкий металл.

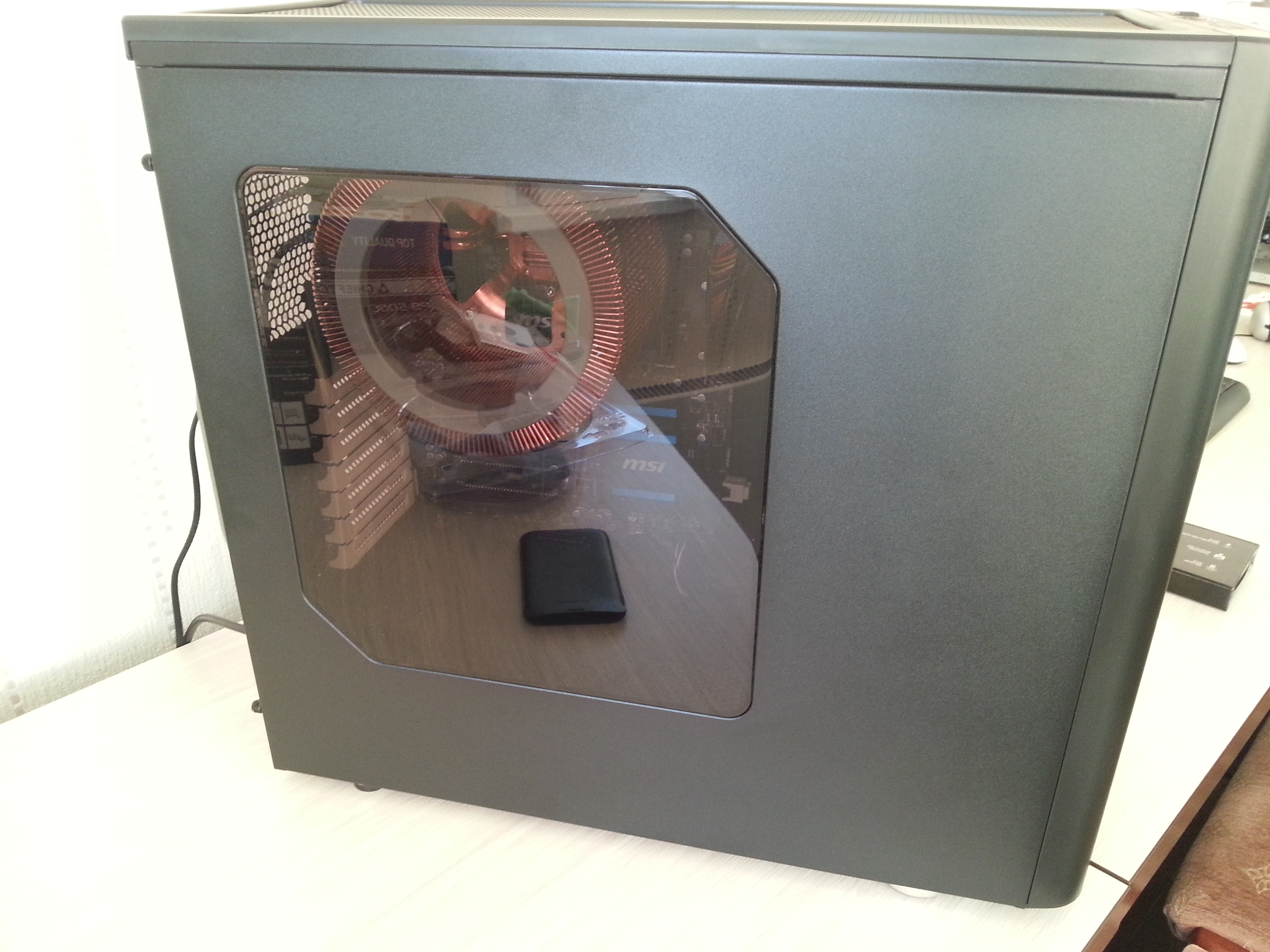

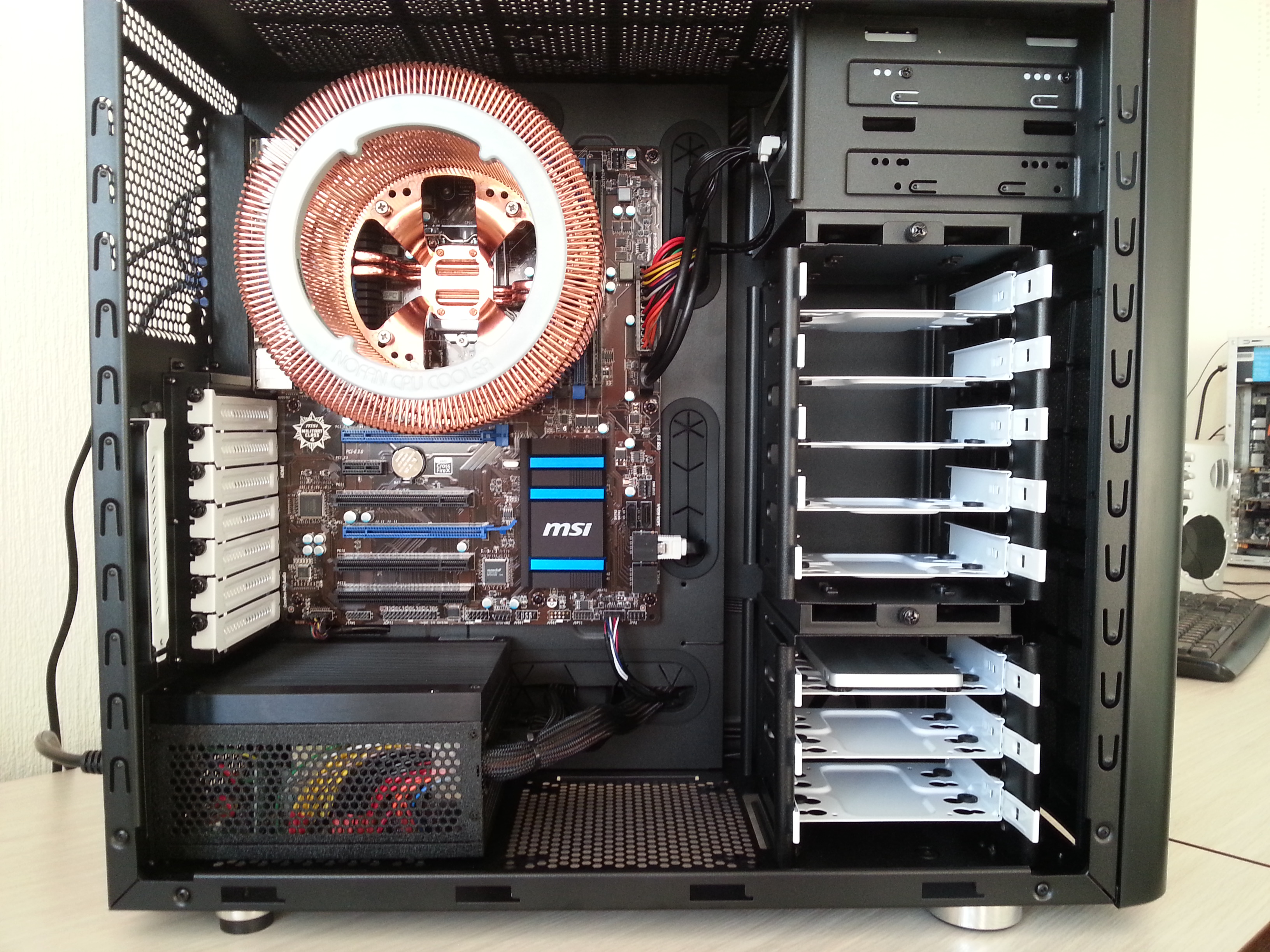

Кулер я выбрал Nofan CR95-C большой и полностью медный. Почитав обзоры и сравнения, пришел к выводу, что это лучший вариант.

Выбор материнской платы пал на MSI B85-G43, взял ее из-за недорогой стоимости и приличной системы питания процессора с двумя радиаторами. Про мат. плату могу сказать, что она простая как валенок, функции разгона в ней заблокированы, но в моем случае это не и не нужно.

Поставил SSD Plextor 512M5Pro и полностью отказался от обычных жестких дисков. Для меня 512Гб места на накопителе хватит минимум на 5 лет, это с учетом того, что дома также используется сетевое хранилище на несколько терабайт с гигабитным сетевым подключением. В итоге SSD заработал великолепно, быстро, тихо и холодно.

Оперативную память использовал самую простую 1600МГц (2х8Гб), без радиаторов, т.к. на штатных частотах и напряжении модули памяти не существенно нагреваются и не требуют охлаждения.

Испытания:
Температура в комнате 28-30 градусов.
- Обычное использование, температура колеблется в районе 38-41 градуса
- Prime95 через 20 минут работы разогревает процессор до 100 градусов, сбоя не произошло, но и длительно прожаривать процессор мне не захотелось. Я понимаю, что это синтетический тест и с реальными приложениями, которые так прогревают процессор я просто не столкнусь.

Во время работы prime95 сверху корпуса ощущается довольно сильный поток теплого воздуха вверх, т.е. теплый воздух проходит через вент. решетку и покидает корпус. Определенно, если бы корпус не имел столь большую решетку (как у автора статьи), то системник превратился был в печку.

Выводы использовать пассивное охлаждение можно и нужно, в целом я доволен результатом. Единственное я заметил, что на фоне полной тишины от системного блока вылез какой-то писк электроники из монитора, так что монитор придется тоже поменять.

Вы имеете ввиду,если увеличить скорость кулера с базовой настройки,которая стоит при покупке кулера или как ?

Что-то мне слабо вериться, что этой дурки хватит для отвода тепла, например в играх, а если еще и рендеринг запустить, то расплавится нафиг

Надо будет действительно потестить систему на реальных приложениях, которые грузят процессор. Правда без игр, комп не игровой.

Sam_79
Нарисуйте на вашем снимке движение воздушного потока холодного воздуха, только напомню, что поток ничем не управляется, т.е. снизу вверх.
А я пока пройдусь по ссылкам, выскажусь по поводу теста вашего радиатора http://www.silentpcreview.com/article1349-page5.html.

Неплохой выбор. Я бы поставил его на 5-сантиментровые чопики, чтобы забору снизу ничего не мешало (aka сквознячок)



0db это хорошо, но и 100 градусов в нагрузке это не нормально
выключите перфекционизм, поставьте Noctua NF-A15 - на 300 оборотов ее не услышит никто. пусть гонит воздух через nofan в направлении крыши
аналогично можно взять зеленый 2-терабайтник. будем молчать, а включать только когда посмотреть кино.
имхо



Вы осознаете, что там стоит Intel® HD Graphics 4600, которая сама по себе греется?
Если вы хотите стабилизировать ЦП при полном пассиве - возьмите за копейки полностью пассивную дискретку (и откажитесь от интегрированной графики).

Мой 0db компьютер за 50 баксов ))))
#77

Sam_79
Проц не будет охлаждаться нормально.
Noctua или Thermalright - тихо и качественно.

мне кажется что тихий и игровой компьютер, по настоящему тихий, сейчас достичь практически не возможно, если видео и проц можно охладить жидкостным охлаждением кулерами на радиаторах на малых оборотах, то блок питания уже будет раскручивать свой кулер, т.к даже у тогоже сеасоника есть свой минимальный передел по потреблению при котором он не крутит вентиль и с норм конфигом компа это не прокатит. Если у ноктии получится создать настоящий вентиль с активным шумоподавлением то это будет прорыв.

Adamanit
Не совсем вы правы.
Полупассив включит вентиль на 300-400 Ваттах...есть кто от 450 начинает.
Поставь туда тихи кулер - сказка будет.
И не надо забывать ! -> в полупассивах радиаторы и начинка суперская - ей пофигу на многие нагрузки

Игровые и тихие - это водянка. Остальное - это значит мониторить постоянно темпер

имеется ввиду то что в игровых видео современное жрет много что следовательно

Adamanit
Поставь тихий кулер - сказка будет. Будет тихо.

Adamanit Мой Corsair AX850, который ОЕМ Seasonic, я еле заставил раскрутить вентиль хоть чуть-чуть, и то после получасового прогрева Linx в три потока и Furmark, при этом потребление из позетки было около 470 ватт, и это с видюхой GTX780, правда без разгона, и процом в разгоне до 4,5 ГГц.

kolyan1980-08-11
Этот БП включает вентиль на 50% при 300 W, это начало работы.
Дальше - больше и то, и другое.
Зачем ты вводишь людей в заблуждение?

То, что ты написал не соответствует 300 W, и как ты понимаешь, явно больше. Кулер еле-еле не может крутиться явно.
Я знаю этот БП.

zinger По крайней мере мне обороты показались небольшими, но не мерял, даже незнаю как померять.

Никто не мешает собрать конфиг на паре пассивных БП (500+500)

Добавлено спустя 2 минуты 24 секунды:


ты его с RM серией не путаешь?
470 из розетки это как раз в районе 420 ватт реального потребления... шум у него небольшой в этом режиме
#77

У меня самого сисониковский антек 620, и он упорно молчал при i5+670 в любом разгоне. Так что я верю камраду, что он его не слышит на фоне остальных компонентов.

Корсар 1200i в простое компа всегда выкл, температура радиаторов под 60Гр. В нагрузке около 600-700 ватт БП по немногу раскручивает вентиль (400-600об). Но правда раскручивает на 100% при старте и каждые 15 секунд релюшка щёлкает, но тихо. В итоге самое громкое - это всё равно помпа и HDD. А HDD установлены в радиаторы Scythe.

Кулер хороший, не спорю. Но он не крутит еле-еле на такой мощности.
И про проц в разгоне ты говоришь - в простое? или в нагрузке? (игры... бенч)

Игры. В бенче при 100% видеокарты не слышно было БП совсем, что понятно. А на пролиматехе трудился придушенный ZM-F3 - хоть в играх, хоть в тесте...
Тут конечно надо оговориться, что ЦП на 1.25-1.28, дальше тупо горячо. А карта на power +20, дальше тупо не гонится. Так что конфиг можно назвать экономичным как для игрового ))))
Нет, вентилятор крутился. Но он это делал ооочень тихо. Особенно я это понимаю сейчас, когда кросс дает жару тому же БП. )))

zinger А так то под мой конфиг вообще можно взять полностью пассивный Chieftec GPS-500C(он же SuperFlower, кстати вреале он легко 600 ватт выдаст), и будет тишина, по крайней мере от БП звуков небудет.
А мерил из розетки бытовым ваттметром 470 ватт.
