В данной ветке предлагается обсуждение и советы по выбору и/или доработке воздушных систем охлаждения для видеокарт.
Тема создана с целью обьёдинить разрозненные ветки обсуждения.

Некоторые темы по данному вопросу:
Тема обсуждения кулера Zalman VF700
Тема обсуждения кулера Zalman VF900
Тема обсуждения кулера Ice Hammer IH-300V (250V)
Использование процессорных кулеров на чипах видеокарт
[b]Обзор кулера Zalman VF1000 LED[/b]
Соблюдение Правил конференции в полном объёме обязательно.
Флуд, флейм, оффтоп и.т.д. категорически запрещены.
Отредактировано модератором: Nova_il. Дата: 02.06.2007 19:29
Предлагаю обладателям кулеров, таких как линейки Arctic Cooling X1/2, S1/2; серии ThermalTake TMG ND/AT, не вошедших в популярные темы, делиться впечатлениями.

Коллекция характерных "подводных камней" у кулеров:
IceHammer 250/300/450/500- треск обмотки мотора; шум подшипника(данный недостаток непостоянен, зависит от партии. а обусловлен сочетанием втулки и ш/подшипника без распирания пружиной).
заявлено 2 шарикоподшипника или "Hydraumatic" у 450/500 - на практике подшипник + втулка. у 550/600 - уже "гидровтулка"
Titan Eagle (обе модели) неудовлетворительное сопряжение теплосъёмного сердечника и подошвы радиатора (отсутствие обработки). возможен перекос монтажных шпилек.
Update для некоторых карт с защитной рамкой по периметру ядра радиатор AC S1 -отличная компания,НО с доработкой напильником.. нужно спиливать 0.5мм на трубчатках с резьбой, иначе имеем неплотный прижим к ядру![/size]

Arctic Cooling S1 -
на Palit [b]1950GT[/b] ( - температура простоя 43 градуса. температура в тесте 3DMark05 - 67 градусов. *
на Palit [b]3850[/b] 256Mb - температура простоя 40-41 градус, температура в тесте (кризис) -71-72 градуса*
на Palit [b]8800GS 768Mb[/b] - температура простоя 49-50 градусов. температура тесте (кризис) -80 градусов.*
на his 4870 (референс) -температура в простое 46....49. температура в тесте(3Dmark06) -69....74градуса**
*- режим- пассив, с тихой корпусной вентиляцией.
**- режим для 4870 - вентилятор 700об на кулере и 700-800 на выдув из корпуса. указан диапазон температур по всем датчикам карты.
про мощь и силу Arctic Cooling Accelero S1 в сравнении с конкурентами(англ.яз)
а тут сравнение с более продвинутыми конкурентами
лаконичная фраза от одного из наших форумчан:

Egor008 ну, вроде как по обзорам эффективнее Deepcool Dracula ничего нет, а насчет "на какую" - хоть на какую-небудь, я еще не купил, только собираюсь.
у меня полностью пассивная система, сейчас стоит 7750 HIS iSilence 5, хочу заменить на 7790, у нее tdp 85 (против 50 у 7750), рассматриваю варианты
чем еще привлекает Dracula - у него радиатор выдается с торца, а для моего случая это предпочтительнее, чем вперед

Alex_the_Cat
и зачем это надо?

Godlike66 что именно?

В плане пассива его никто не сравнивал, я по крайне мере не видел обзоров. А ситуация может без принудительного обдува изменится.
Как я уже говорил, у S1 Plus больше межреберное расстояние и он по причине своих габаритов сильно выходит за границы карты, то есть немалая часть радиатора беспрепятственно будет отдавать тепло без заграждения для естественного оттока нагретого воздуха.

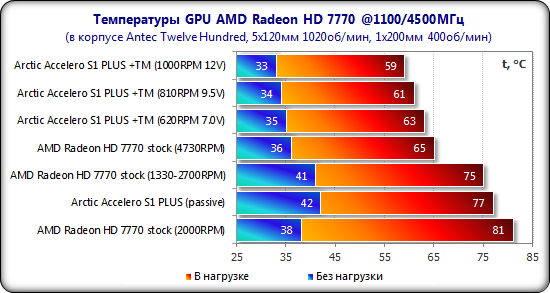

S1 Plus HD 7790 в пассиве вытянет. Для примера S1 Plus на HD 7770 в разгоне. Правда корпус тут неплохо проветриваемый...
По крепежным Dracula подходит, но как Вы уже заметили может стать проблемой ТТ, так как у HD 7790 стоят на "пути" конденсаторы, катушки индуктивности и радиаторы мосфетов, а сгибание трубок может привести к микротрещине следствием чего станет потеря вакуума и снижения теплопроводности.

Egor008 спасибо за подробный ответ!

Alex_the_Cat, всегда пожалуйста

Accelero Twin Turbo II - перегорели вертушки, не реагируют на подключение к 3пину, можно ли их починить? Жалко, всего пару месяцев отработали и кожух красивый. Извиняюсь за глупый вопрос.

"перегорели" - это когда дым с огнем и едкой вонью?
У "Арктиков" есть врожденная болезнь - внезапный внутренний обрыв кабеля.
Рекомендуется (обесточив комп, вынув вилку из розетки) все провода шлейфа прозвонить омметром.
Если есть дружба с таким прибором.
Если в результате прозвонки обнаружится обрыв - запараллелить годным проводом.
Если же обрывов нет, и сдохли драйвера - на замену.
Поменять на любые подходящие по размеру.

А вообще-то существует гарантия - не грех и воспользоваться ею.

П.С. Глупые вопросы тоже имеют право на существование, по крайней мере - на оверах.
Тут даже для них спец. ветка имеется.
Главное, чтобы ответы не были глупыми.

попробуйте подключить к другому 3-пину, может он выгорел? А так, заменить на 2х92-мм или один 120-мм.

В тестах как привило, используются корпусные вентиляторы, поэтому в пассиве (безвентиляторном) режиме картина будет иной.
Если считать, что температура видеокарты, питания не должны превышать 90-95С, то радиаторы для видеокарт в пассиве с трудом охлаждают карту даже на 60W.

Так я об этом сказал:


Естественно, но не думаю, что при обычной игровой нагрузке картина кардинально изменится.

Тут не спорю, охлаждение питания действительно проблема при пассиве.

Вы считаете, что S1 PLUS способен совладать лишь макс. с TDP = 60W?..
S1 Plus супротив HD 7870, правда на открытом стенде...Но относительно температуры питания вопрос остаётся всё же открытым.

Чтобы не было недоразумении важно, чтобы мы не говорили о разных вещах.
Игровая нагрузка отличается от максимальной также как и пассивное охлаждение (без вентиляторов), от так называемого пассивного, когда используются вентиляторы корпусные.

К сожалению. Мне вообще были бы интересны результаты тестирования любого кулера в пассиве не обязательно S1 PLUS.
Важно чтобы в тесте подробно описывались условия, при которых проводились измерения. Тогда можно судить, насколько они соответствуют пассивному режиму в максимальной нагрузке.
Например, в вышеприведённом тесте не указано как охлаждался процессор? Если использовался вентилятор, то он возможно и на видеокарту отчасти дул? Какая была температура в помещении? Heaven он ведь вообще видеокарту по максимуму не грузит, но главное что один проход длится минут 5, если мне не изменяет память? А пассив прогревается достаточно медленно. Пока температура стабилизируется может пройти и пол часа и час.

Соответственно нужно сделать поправку на расположение в корпусе.
Если вопрос с питанием, предположим мы как-то решим, то на карте еще останутся конденсаторы. Если температура GPU 90С, то на его радиаторе будет около 80С, а воздух от радиатора греет все что расположено на текстолите платы.

maxxTech, Ваша позиция ясна, к сожалению не могу подтвердить либо опровергнуть её оперируя железными фактами относительно HD 7790, так как в сети нет информации относительно эксплуатации именно в полном пассиве данной картой с конкретно этой СО.

Egor008
Давайте посмотрим на то, что есть, тест htu4.net пассивной видеокарты Sapphire Ultimate Radeon HD 7750, 1GB

Потребляемая мощность:

• Простой: 5,23W
• Игровая (Hawx): 50,07W
• Максимальная (Furmark): 58,5W

Соответствующие темературы:

• Простой: 37°С
• Игровая (Hawx): 84°С, в продуваемом корпусе 71°С
• Максимальная (Furmark): 88°С; температура питания 88,9°C; тест длился 30 мин.

Вентилятор был на процессоре и в блоке питания. Т.е. можно сказать, что в пассивном варианте такой видеокарте нужен корпус, не уступающий открытому стенду.

maxxTech
по поводу пассивной 7750 - HIS iSilence 5
http://www.overclockers.ua/video/amd-radeon-hd7750-hd7770-his-geforce-gtx650-palit/2/
в обзоре - 64 °C в 12-минутном тесте Crysis при 22,5 °C в помещении, но не написано, какой корпус;
у меня стоит такая, в корпусе zalman z9u3 без вентиляторов вообще, под ней - пассивный БП, температура 74°С в 15-минтуном Furmark, в комнате 20°С, термодатчик корпуса (расположен между БП и видеокартой) показывает 31°С

вот накопал обзор
PowerColor HD 7850 SCS3 passive 1 GB (130 ватт)
http://www.techpowerup.com/reviews/Powercolor/HD_7850_SCS3_passive/30.html
42°С простой, 78°С нагрузка, 90 - нагрузка в разгоне

И к чему мы пришли?..
Выходит так, в полном пассиве не затруднительно охладить GPU с TDP в ~60W, а при задействовании корпусных вентиляторов уже даже карту с TDP в 130W.
Лично по прежнему считаю, что S1 Plus при полном пассиве справиться с охлаждением HD 7790. Тем паче, что Arctic сам заявляет об охлаждении в пассиве HD 6770 с TDP = 108W, хотя опять же нет конкретики о тесте(корпус, открытый стенд, использование корпусных вентиляторов).

подскажите встанет ли deepcool v4000 на msi gtx 560 ti hawk вместо родной twin frozr 3. как вобще это проверить, есть ли список карт на которые возможно его установить?

в интернете забанили? как же вы сюда попали?

Есть официальные сайты производителя, там есть информация: http://www.deepcool-ru.com/Product/V4000/

Замеряете или ищете размеры креплений вашей карты: http://www.swiftech.com/mountingkitgtx460.aspx , например.

Учитесь думать, а не быть овощем!

Vovchikzzz меня не забанят.. я одмин тырнета сюда для того и попал чтоб посоветоваться

Я тоже полагаю, что это вполне возможно, но выходит, что есть только один тест, в котором указаны значимые для оценки условия и при этом на процессоре был установлен вентилятор, и тестирование происходило на открытом стенде. Мне кстати не встречалось ни один обзор, который бы показывал на примере, как изменится температура при переходе от горизонтального открытого стенда к вертикальному корпусу на пассивной системе?

Я так понимаю, что у вас в компьютере вообще нет вентиляторов? Как при этом греется питание видеокарты?
