FAQ по СО, предназначенных для альтернативного охлаждения системной логики.

Ответы на наиболее часто задаваемые вопросы:
Далее В-вопрос, О-ответ.

В: Каковы TDP современных чипсетов?
Офиц.данные:

Северный мост (North Bridge):

Intel® G31 Express Chipset...............17W
Intel® P31 Express Chipset...............15,5 W
Intel® G33 Express Chipset...............19 W
Intel® P35 Express Chipset...............18 W
Intel® X38 Express Chipset...............26,5 W
Intel® G41 Express Chipset...............25 W
Intel® P43 Express Chipset...............22 W
Intel® P45 Express Chipset...............22 W
Intel® X48 Express Chipset...............30,5 W
Intel® X58 Express Chipset...............24,1 W

Южный мост (South Bridge)

(ICH7...ICH10)................................<5 W

В: Чем измерить температуру чипсета?
О: Наиболее предпочтительна утилита MCHTemp 1.20. Обсуждение утилиты в ветке MCHTemp - измерение температуры северных и южных мостов и пр

В: у меня горячий радиатор СМ/ЮМ-не терпит рука.
О: конечно перегрев не есть гуд, но ТПВ-нормальная реакция работы любой техники. И помним, что температура ожога кожи ~55...60 °C, а это вполне приемлимая рабочая температура для чипсетов.

В: у меня сильно греется радиатор СМ/ЮМ. Снимать не хочется/придется демонтировать плату и т.д., но есть желание охладить раскаленный чипсет. Что делать?
О: самый простой способ-поставить напротив радиатора/нацепить на него вентилятор, соответствующего радиатору типоразмера. Проблема решается, но далеко не всегда, т.к. часто препятствием для эффективного теплоотвода становятся недостаточная площадь или просчеты в конструкции радиатора, толстый слой густого штатного ТИ («терможвачка»), или неровное основание радиатора, неплотно прилегающее к чипсету. Пример приведен с бывшей до этого радиатора ЮМ платы Asus P5Q. Фото основания после 5 минут притирки на стекле:

#77

Как видите центрального контакта нет даже близко.

В: решил сменить СО, но будет ли распостраняться гарантия в этом случае?
О: конечно нет. Но всё можно сделать аккуратно, не заминая клипсы штатного радиатора и не оставляя иных следов механического повреждения.

В: при попытке снять штатный радиатор столкнулся со следующей трудностью-радиатор не то, чтоб не снимается, он даже не шевелится. Это термоклей?
О: нет, это упомянутая выше «терможвачка». Снять с нее можно, прибегнув, к примеру, к помощи фена для сушки волос: в одной руке фен, в другой рукавица/варежка (по ходу прогрева радиатор прилично раскалится). При нагревании радиатора тепловым потоком начинаем из стороны в сторону расшатывать радиатор вдоль поверхности платы. Постепенно радиатор сам отойдет от «терможвачки». Действуйте медленно и аккуратно, дабы не сколоть края и не оторвать от BGA кристалл чипсета!

Ни в коем случае не следует прибегать к помощи силы, и пытаться оторвать радиатор насильно. Последствия в этом случае могут быть летальными!

В: Как избежать сколов кристалла чипсета?
О: Делаем крепежную рамку.

В: У меня сильно греется ЮМ, но расстояние между радиатором и видеокартой слишком мало, чтоб установить большой сторонний радиатор. Как быть?
О: Ну даже среди них можно найти альтернативные варианты. К примеру Thermalright HR-05 SLI/IFX Chipset Cooler или его младшего собрата Thermalright HR-05 SLI. Из экзотики можно посоветовать Enzotech Forged Low Profile Copper Northbridge Heatsink. Ну если с финансами трудности/неохота тратиться, то смотрим выше.

В: приобрел кулер xxx, но при установке он болтается из стороны в сторону. Что делать?
О: установить на винты. Клипсы не всегда обеспечивают надежность конструкции: Союз пружин и жвачки - на термопасту и винты! (Замена креплений на чипсетах материнских плат).

В: купил кулер xxx, но в комплекте не идет вентилятор, хотя имеются для этого отверстия/крепления. СтОит ли устанавливать вентилятор? И будет ли от этого толк?
О: будет. Причем пассив отличается от актива как небо от земли:

#77

Русскоязычные обзоры:

-Охлаждение чипсетов: альтернативные варианты;
-Три кулера на один чипсет: Thermalright, Noctua, Zaward;
-Радиатор Xigmatek Porter N881;
-Альтернативное охлаждение чипсета: Thermaltake Extreme Spirit II и Cooler Master Blue Ice;
-Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47.

Англоязычные обзоры:

-Thermalright HR-05 SLI/IFX Chipset Cooler;
-Thermalright HR-05 IFX SLI Chipset Cooler;
-Thermalright HR-05/IFX;
-Thermalright HR-05 Northbridge Cooler;
-Noctua NC-U6.

FAQ постоянно находится в состоянии разработки. Со всеми просьбами и предложениями писать в тему/личку.

quadrotony можно прикупить какой-нибудь кулер ака Zalman 7000, он заодно всё околосокетное обдувать будет.
PS расположение SATA-разъёмов неудачное-прям под слотом PCI-E.

Об этом волноваться не надо.

купил Noctua NH-d14 он так немного нависает над чипсетом до дует не вниз на плату а вдоль, если что то еще есть 40мм кулер он туда влезет правда только двумя шурупами, радиатор маленький и не квадратный а прямоугольный

Добавлено спустя 39 минут 7 секунд:
и как измерить температуру? прога из первого поста не работает а Speccy я не уверен что то что надо показывает

MCHTemp - измерение температуры северных и южных мостов и пр #10943397

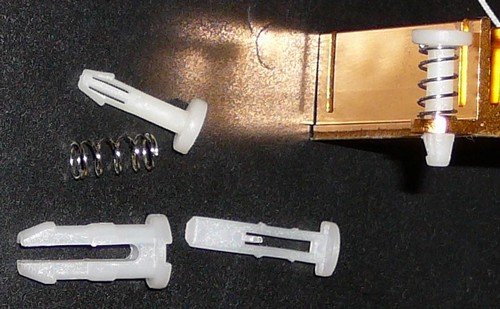

снять и заменить термопасту не удалось - радиатор прикручен какимито такими пружинными болтами но вместо шляпки для отвертки у них сверху пластмассовая сплошная штучка. все же хотел снять посмотреть на термопасту, но не получается, подскажете чето?

http://www.productwiki.com/upload/image ... 8_se_1.jpg

на картинке видно что я имею ввиду

quadrotony
Это шпильки, а не болты, надо с обратной стороны усики прижать и просунуть в дырку. Только снимать ради замены пасты не стоит риска, на мой взгляд. Радиатор горяч - значит все нормально под ним.

да... открутил мат плату глянул - там такие шпильки широкие что их никак назад не просунешь, только если срезать.
ну и так кулера хватит

Я пассатижами их сжимал и проталкивал, но занятие опасное конечно.

поцепил я 40 мм кулер только двумя болтами по другому никак, он не плотно прилегает а торчит, и разницу в температуре я не заметил особо, 56-56 градусов

рисунок вид сбоку

#77

Добавлено спустя 1 час 15 минут 46 секунд:
значит мне либо оставить чипсет без кулера, либо купить немного больший радиатор, но я врядли найду чтоб подходил в те дырки на плате прям

да они универсальные-крутятся как тебе угодно. Выбирай что тебе угодно. Потом отпишешь на чём остановился. Я бы Ice Hammer взял, благо у него всё в комплекте есть.

http://uk.asus.com/Motherboards/AMD_AM2Plus/M4N78_SE/

смотри на фотках, мне главное радиатор чтоб квадратный был...

не вижу в той ссылке что ты дал, ставлю например Ice Hammer - для чипсета, все цены, кнопка показать неактивна

конец шпильки ,как заметили выше, сжимают с двух сторон и пропихиваются в отверстие, а торчит вентилятор потому что мешает наклейка "асус" на радиаторе.

я мог бы сфотать шпильки но это придется все раскручивать
я сжимал плоскогубцами чуть не сломал но они все равно не пролазят в дырку, я хз
такие шпильки продаются отдельно, интересно?

quadrotony всё что можно запихнуть то можно выпихнуть
что я шпилек не видел ? шпилька обычная - сверху, снизу шпилька составная от сокета .

Добавлено спустя 5 минут 3 секунды:
вот фото вашей материнки с изнанки . имхо хорошо видно куда жать что бы вытащить их.
только вот дорожки под самыми шпильками... аккуратно нужно.

Доработал процессорные радиаторы, установил их на NB и VRM процессора MB ASRock 990FX Extreme3:

IMG_20130620_182604.jpg на fotkidepo.ru:
#77

IMG_20130620_182819.jpg на fotkidepo.ru:
#77

wademan, очень классно поместились

Радиатор ключей VRM.

Материал теплосъемника - листовая медь толщиной 2мм, соединено все припоем:

Подскажите чем можно охладить, желательно не очень высокое и эффективное
#77

надо менять радиатор чтоб полностью 4 шурупами закрутить, ибо работает с шумом, даже если сильно прикручу рано или поздно раскручивается либо расшатывается

где такие небольшие радиаторы взять? чтоб 40х40 приблизительно

Доброго дня!

Имеется мама - ASUS P8Z77-V Deluxe

На севере стоит вот такой кусок дюраля:

#77

При установке видео с фулкавером, радиатор оказывается аккурат ПОД видеокартой.

Других плат расширения пока нет. Но, возможно, появится звук и ещё одна "считалка физики".

Собственно, вопрос - какой формы/размера использовать/изготовить радиатор с последующей покраской "в тон" проекту?
