Здравствуйте. Какой радиатор выбрать?

https://www.amazon.com/gp/product/B07PJ ... G69P&psc=1

https://www.amazon.com/icepc-DIY-Graphe ... r=1-1&th=1

https://www.amazon.com/heatsink-double- ... V2GXJZP1C9

https://www.amazon.com/dp/B07XCM1M4F/re ... ljaz10cnVl

https://www.amazon.com/dp/B07WJVFQQ9/re ... ljaz10cnVl

Беру для XPG SX8200 Pro 512GB 3D NAND NVMe Gen3x4 PCIe M.2 2280 Solid State, мат.плата Asus tuf x570 plus wifi

Здравствуйте, очень греется ssd в ноуте, 70-75 градусов стабильно без особой нагрузки, до заводского предела там пару градусов остается, между сьемной крышкой ноута и плашкой небольшое пространство,ssd там задыхается.
Думаю взять термопрокладки 2.5мм, и отводить тепло непосредственно на крышку ноута, внешне она пластиковая, внутри по всему периметру металлическое напыление. Эффективен ли этот способ? Чипы получаются будут контачить через термопрокладу с металлической основной (безопасно ?) Какие либо радиаторы туда не влезут. Поделитесь советом

обычно да, термопрокладки не проводят ток. вам надо термопрокладку только на половину платы ssd, ближнюю к разъему (накрыть чип контроллера и памяти). нужна мягкая термопрокладка (низкая твердость по Шору, лучше 5-10 (жвачка), не выше 20-25, так что она должна быть немного толще зазора (можно брать несколько слоев 1мм).
на али довольно много очень мягких и хорошо термопроводящих. но 0.5мм обычно более жесткие. 1мм от jeyi imho лучшие. эти дешевле, но тоже ничего, но надо выбирать нормальную доставку, что добавит цены, и, насколько я помню, почему-то нарезанные 10х10мм мягче чем не нарезанные, хотя может это дело случая.

Orry, спасай!

Приобрел хорошо нагревающийся KingSpec SSD M.2 NVMe на 256 GB вместе с одиозной материнкой Machinist X99Z v102 и видюхой MSI GeForce 1650 GDDR6 AERO в придачу. Единственное о чем не подумал при покупке - видюха на 2 слота, поэтому сверху закрывает слот SSD NVMe полностью, который сразу под ней. Расстояние по высоте от подключенного SSD до радиатора видюхи получился всего 6-7 мм (и то, если видюху чуть вверх отогнуть). Я так понимаю, что если и ставить радиатор, то GELID Solutions SubZero M.2 SSD, который высотой всего 3 мм + термопрокладка 0.5 или 1 мм и закрепляющая резинка 1 мм? Или тут уже ничего не спасет? С другой стороны - мне не совсем понятно куда от видюхи будет уходить горячий воздух - ответстия есть по всем сторонам, включая нижнюю сторону, где расположен SSD (то есть вроде как вниз может уходить не так уж и много горячего воздуха)?


Может есть шанс что видюха не будет так сильно греть SSDюк? (в корпусе, кстати, 3 кулера 120мм на вдув спереди, два - на выдув: сзади и сверху. Блок питания нижний в отдельном отсеке, проц много не ест - 65 Вт всего и кулер хороший, видюха - 75 Вт). Авось пронесет, не? Я бы вставил переходник SSD на PCI-E x4 как здесь выше советовали, но в материнке второго такого слота просто нет (есть мелкий PCI-E x1).

P.S. Комп нужен не для игр, а для работы с фото- и видео-монтажом + редко для рендера: фотожоп, премьер, ffmpeg, 3ds Max + V-Ray и Revit.
То есть характер нагрузок будет несколько иным, по сравнению с игровым. Ну и сотнями гигов ничего перегонять не буду, надобности нет.

abernusknage16 радиатор для kingspec nvme (sm2263xt, да ?) вовсе не обязателен, особенно для вашего случая. поставьте его как есть, а дальше если будет наблюдаться перегрев, то будете думать.
если карта все же будет греть nvme, то лучше будет защитить от её тепла флеш. контроллер... ну если будет греться то можно будет прилепить пластину, которая выходит за пределы размера m.2 и загнуть её так чтоб профиль был буквой L, только угол не прямой, а градусов 120-140, как позволит компоновка остального.
да и 1650 вряд ли будет сильно греть.
радиатор типа gelid особого толку не даст, ну сбросит градусов на 5 может. да и дорогой, такие китайские с али стоят раза в 2-3 дешевле.

Приобрел массивный алюминиевый радиатор на али.
Резинки крепления сгнили сразу и алюминиевая штука болталась по контактам материнской платы.
В итоге надежно примотал радиатор нитками.
Притом в наличии был тоненький двусторонний радиатор и массивный алюминиевый поставил сверху него.
Температура норм.

#77

#77

День добрый.
На плате ASUS PRIME H310I-PLUS R2.0 разъем M.2 находится под платой и соответственно никакого радиатора не повесить.
Возможно ли использование термопрокладок для того что бы тепло передавалось с SSD на пластину корпуса?

Я так и сделал

Rootvorg Конечно возможно, даже нужно.

посоветуйте плиз, где найти медную пластинку для отвода тепла на радитор с контроллера памяти Samsung 960 Pro?
В имеющемся радиаторе от EK как раз над ним дырка Охлаждает только чипы памяти...

да у дяди алика полно пластинок
https://aliexpress.ru/item/32838103736. ... 33edTYkDVT

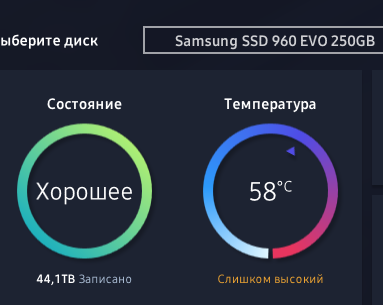

Samsung Magician показывает

Можно про прозрачный двусторонний скотч поподробней.

FSerj эээ, а чего подробнее ? в строительных магазинах есть и не только. тонкий скотч, обычно с белой или желтой защитной пленкой на одной стороне. сам он обычно пвх или полипропилен c акриловым клеем, шириной обычно 19-50мм (бывает и уже, 5мм например). главное, чтоб не вспененный и вообще не толстый, по сопоставлению толщины намотки и длины видно. например вот вполне себе или такая. в спб в максидоме несложно выбрать самую тонкую из этой, этой или этой. но они обычно надолго клейкость не сохраняют, тем более при подогреве, так что какая-то фиксация все равно будет нужна.
хотя такой 3M скотч годами держит при заметных перепадах температур, но он и стоит дороже и продается обычно в большом рулоне, которого хватит для охлаждения минимум полусотни m.2 ssd. он и в относительно небольших листах бывает, но все равно стоит не копейки. хотя на али оказывается и по одному листу 10x20см продают, от $1 самое дешевое, но с медленной доставкой, с нормальной получается от $2.5 за лист. тут правда не видел нигде в продаже тут оказывается тоже продают, но 600 р. за 5 листов 125*125мм (но в платане вроде обычно качество товаров хорошее, я, правда, там только кондеры брал). 3M интереснее хотя бы потому что он тонкий...

Orry Спасибо тебе за развернутый ответ.

Орри, вот честное слово, в данном разделе ваши советы вредны. Теплопроводность пластмасс в тысячи(!) раз хуже теплопроводности металлов и в десятки и сотни раз хуже термопаст. Если нужно хорошее охлаждение, тем более если нужен быстрый сброс пиковых температур, то никаких наклеек и тем более скотчей между источником тепла и приёмником быть не должно. Можно только термоинтерфейс. Чем тоньше, тем лучше.

Это как бы аксиома в мире теплотехники.

LyapaDara какой быстрый сброс температур ? с чего вдруг он станет нужен для m.2 ssd ? 7-8 ватт при макс. нагрузке. m.2 nvme ssd вообще без радиаторов нагревается на первые 10 градусов за 20 сек при активной нагрузке на запись (то есть после записи 30-40GB). при чтении - за минуту.
теплопередача через любой материал зависит не только от теплопроводности, но и от его толщины. так что 0.05мм пвх скотч примерно эквивалентен 0.5-1мм голубой термопрокладки.

если цель - спортивная, чтобы ssd вообще минимально нагревался, то да, все этикетки надо снять, использовать лучший термоинтерфейс (ЖМ например), никаких термопрокладок (у мягких всего 2-3 W/mK, если вообще не 1W/mK), соответственно размер подошвы радиатора не более 20x20мм, чтобы соседние чипы не мешали плотной установке и т.д.

а если цель практическая, удержать изменение температуры под нагрузкой в пределах 10-20 градусов, то ни наклейки, ни скотч, защищающий эту полиграфию, ни термопрокладки этому не мешают.
я такой бутерброд проверил на практике с wd sn750, samsung 970 evo plus и pro, sm2263xt - рост температуры практически тот же что и у m.2 nvme со снятыми этикетками. он больше будет зависеть от радиатора. если типичный серийный плоский радиатор снижает температуру всего на 3-5 градусов, просто немного оттягивая троттлинг, jeyi warship на 10-15 градусов, позволяя в него не входить, там может и имеет смысл бороться ещё за несколько градусов снимая этикетки. а если нормальный радиатор снижает температуру под нагрузкой градусов на 25-30, сводя повышение температуры под нагрузкой к ~15 градусам и удерживая её в районе 50-55, то 5 градусов добавки из-за скотча с наклейкой особой роли не играют.

с аксиомами спорить было бы глупо, бескомпромиссный подход к охлаждению соответствует тому, что вы говорите. но требуется ли такой подход к охлаждению m.2 ssd ?
если есть задача сохранить m.2 ssd по возможности в изначальном виде - то imho не имеет и подходит то, что я предлагаю.
если такой задачи нет, а борьба с нагревом носит спортивный характер, то да, никакого скотча, никаких наклеек, никаких мягких термопрокладок, ЖМ или тончайший слой хорошей термопасты и выточенный под конкретный ssd профиль подошвы радиатора (3 уровня по высоте, под контроллер, dram и чипы флеша).

Для ссд пофиг высокие температуры и вы это знаете не хуже меня. Если производитель спроектировал так, что диск будет греться до 90 градусов и при этом даёт гарантию на него несколько лет, значит он уверен, что диску такая температура не мешает.

Но на самом деле наибольшие поломки происходят при переменных нагрузках. В том числе и температурных (и это касается вообще всего в жизни, а не только ссд). То есть, если диск оставить работающим постоянно при высокой температуре, то ему от этого вреда сильно меньше, чем если будут постоянные нагрев-охлаждение. Поэтому и задача радиатора на ссд не снижать постоянную температуру, а только пики. Я тоже немного последил за разными дисками и видел, что температура способна вырасти на десятки градусов за считанные секунды. Думаю, что мои посты с нагревом различных ссд вы видели и у того же самса она способна вырасти аж до сотни градусов! И вот именно для быстрого отвода в эти моменты и нужен радиатор без всяких скотчей и наклеек. Иначе теряется сам смысл радиатора на ссд.

А все остальные случаи, когда люди лепят радиаторы на всю площадь, да ещё через пластик, это сродни ргб подсветке на девайсах. Да, выглядит кучеряво (как и диск с радиатором), но вещь бессмысленная с практической точки зрения. Это я к тому, что имеет смысл только бескомпромиссный подход к охлаждению, а всё остальное - просто баловство.

ps
И да, пвх скотч никогда не будет эквивалентен термопрокладке. При любых толщинах. Всё, дальше спорить не буду. Хотите верьте, хотите проверьте. В сети полно справочников и учебников. Лет двадцать - двадцать пять назад я бы ещё попытался что-то доказывать (образование теплотехника позволяет), но сейчас рассказывать школьные азы уже не интересно.

Читая эти разговоры пришла в голову мысль... а если положить термопрокладку под ссд, чтобы создать контакт с материнкой?
Чипы на ссд все бга (хороший контакт с платой), материнка вещь достаточно массивная, с бэкплейтами на видеокартах так делают, многие smd-компоненты тоже используют плату как радиатор (в частности и некоторые чипы памяти), поидее хоть какой то результат от этого должен быть. Возможно вполне достаточный. И да, я понимаю что это опять сильно не идеальный вариант, на платах маска итд. Но тем не менее.

К слову по поводу скотча - у того же 3м вроде был именно теплопроводный, для применения в качестве термопрокладок. Интересно там как ситуация с отдираемостью/агрессивностью клея...

И еще... производители упорно клеят на чипы наклейки отдирание которых "лишает гарантии". Лично меня это наводит на мысль (отбросив теории заговора) что они, возможно, осмысленно "защищают" ссд от попыток слишком хорошо его охлаждать...

и дойти до точки баланса - сколько потребляет, столько и отдает. у нормальных m.2 не доходя при этом до троттлинга даже без радиаторов вообще. а с радиатором даже через скотч и наклейку температура не поднимается больше чем на 15-20 градусов относительно температуры покоя.

что-то такое видел, да, внутренний датчик 960/970 можно довести и до 100. если в покое у этого ssd 50+ и охлаждения никакого. при этом основной температурный датчик будет значительно ниже, вероятно 75-80. но вроде так и не получил ответа на вопрос, а в троттлинг то ssd входил ? там рядом со вторым датчиком ещё и счетчики warning composite и critical composite. второй датчик никто в обзорах не смотрит, все по первому ориентируются, который показывает примерно то же что имеем на корпусе. это раз. а два это то, что

этих моментов у ssd при наличии хорошего радиатора даже через наклейку и пвх просто не случается.


это ваше мнение. а практика говорит, что установка хорошего радиатора позволяет ограничить перепад температур по основному термодатчику до 15-20 градусов. достаточно это или нет - каждый сам себе решит. вам вот, видимо, изменение температуры на пределах 6% кажется чрезмерным. производители считают что 10-15% - нормально. конечно, удерживать температуру в диапазоне 2-3% (5-10 градусов) было бы красиво, но особого смысла imho не имеет. как и показания второго, внутреннего датчика. чип от таких температурных изменений не сломается. а температура на контактах не выше температуры корпуса чипа будет.


вам их освежить не помешало бы.
в курсе что теплопроводность тефлона примерно та же что у пвх и акрила (0.26 против 0.2, кстати у текстолита 0.3 плюс-минус 0.5) ? вас послушать, так у вас на тефлоновой сковородке масло никогда не кипело. вернее, через слой тефлона алюминий бы начал плавиться раньше, да ?
проведите простейший эксперимент - наклейте пвх-скотч на кастрюлю с кипящей водой и проверьте разницу поверхности кастрюли рядом со скотчем и поверхности скотча. сколько там будет градусов разницы ?
даже каптоновый скотч обеспечивает падение температуры всего на 50 градусов от 330C(600K), а уж у него термоизоляция получше чем у пвх.

да и если посчитать, то получается, что пвх скотч 0.05мм "съедает" для чипа 16х16мм (970 evo plus) около 1 градуса на ватт мощности (с чипа контроллера), то есть где-то около 5 градусов при пиковой нагрузке, как я раньше и прикинул.
при типичной смешнной нагрузке ssd потребляет где-то в районе 3-4 ватта (замеры можно посмотреть на anandtech для смешанной нагрузки) на весь ssd считая флеш, который тоже питается и греется, так что реальное повышение происходит где-то на 2-3 градуса.
оттуда же последовательное чтение - 5 ватт, последовательная запись 6 ватт, случайные чтение/запись 4KB в многопотоке - 2.5 и 3.5 ватта. отсюда и видно что контроллер потребляет (и рассеивает) где-то около 4 ватт даже при записи на предельной скорости.
и того вместе с наклейкой, пвх-скотчем и термопрокладкой разница температур подошвы радиатора и чипа оказывает не более 10 градусов. при неактивной нагрузке - менее 5. что легко проверяется сверкой показаний температурного датчика 1 nvme ssd и термопарой или пирометром. я вот проверял, а вы ?


слишком толстой она должна быть. там обычно зазор миллиметра 3. да и сама плата обычно далеко не холодная около тех мест, где стоит m.2
