Это тема для выбора и обсуждения процессорных воздушных систем охлаждения на тепловых трубках.
FAQ находится на первой странице.

Ниже приведены наиболее актуальные процессорные кулеры из доступных в продаже, сгруппированные по категориям:


НЕ ИСПОЛЬЗУЙТЕ BACKPLATE CAP ПРИ УСТАНОВКЕ ТЕРМАЛРАЙТОПОДОБНЫХ КУЛЕРОВ С УНИВЕРСАЛЬНЫМ КРЕПЛЕНИЕМ
либо внимательно осмотрите при его установке площадку конденсаторов сокета матплаты с обратной стороны

При формулировании вопроса укажите:
1) Текущую и/или планируемую платформу - имеет значение как процессор, мат.плата, так и видеокарта
2) Модель корпуса
3) Модель оперативной памяти (лучше точную маркировку)
4) Бюджет
5) Регион и предпочитаемые магазины
6) Назначение ПК - игры, рендер, 3D-моделирование

Старая тема: Выбор воздушного кулера для процессора - скорая помощь новичкам и бывалым + FAQ часть 1

Интересный метод)
Напиши мне в лс через недели две об опыте эксплуатации, если это не слетает - я добавлю в шапку
На вентиляторе - это виброгасители наклеены или материал двусторонний клейкий для повышения плотности прилегания?

резинки эти не надёжны , со временем высыхают и лопаются.

Это так. Но с другой стороны они есть в любом магазине канцелярии в любом количестве, ничего не стоят
Можно использовать как вариант, пока едут скобы
Либо менять их регулярно
Как временное решение для устранения несовместимости вполне себе

Со временем их можно заменить на качественные силиконовые , я сделал из того что было под рукой ))) (резинки для денег)

Добавлено спустя 50 секунд:
xyligano
Хорошо , отпишусь через 2 недели )))

согласен. идея интересная.


молодца!

Да , он самый , только клейкое основание с одной стороны а не с двух , можно было вырезать из автомобильного коврика для телефона силиконового он очень мягкий , но не стал заморачиваться , если с этими будет тихо то так и оставлю

Добавлено спустя 2 минуты 24 секунды:
В идеале нужно крепить на длижние крепления на радиаторе (отверстия ) но не было коротких резинок , на днях доработаю конструкцию , найду короткие резинки и сделаю фото со всех сторон

Не скажи
На длинных лучше, мне думается
Больше рычаг и плавнее гасятся вибрации резинкой
Да и шансов соскочить меньше
Я бы не трогал пока

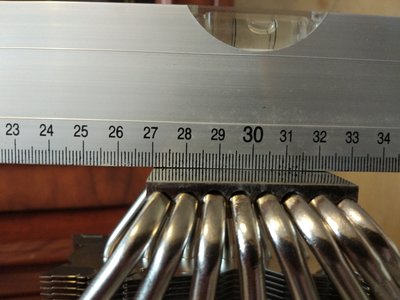

Пара слов о Thermalright Silver Arrow IB-E Extreme, основание не идеально ровное, но и не сказал бы что прям какое-то сильно выпуклое. Добавил фото во вложение, как такое оценивать?

Очень порадовало что вентилятор стартует с 300 оборотов, в одном из обзоров не смогли запустить даже на скорости 600 оборотов, поэтому очень сильно беспокоило меня, очень рад что не подтвердились опасения. Ну и самое главное что сравнил с Noctua NH-D15, в обоих случаях использовался один вентилятор на кулере(второй на задней стенке корпуса и всегда ~1200) и закрытый профильный корпус с профильной же системой. Параллельно видеокарта GTX1080 майнила на холодном алгоритме, стояла при этом в нижнем слоте PCI-E. Сценария была два - LinX-0.6.4 на 1100 оборотах и LinX-0.6.5 на 1500 оборотах(максимум на что способна ноктуа). Результаты:
для LinX-0.6.4 CPU - 72/67, CPU Package - 77/73, ядро(самое горячее) - 72/68
для LinX-0.6.5 CPU - 93/89, CPU Package - 99/95, ядро(самое горячее) - 94/90

Более высокие значение, что для меня стало удивительным, принадлежат Noctua NH-D15. То ли прижим плохой был(т.к. основание у нокты идеально ровное), то ли действительно стрела лучше для HEDT-процессоров за счёт большего основания. Когда тестировал(одной большой задачей) нокту в LinX-0.6.5, то за процессор было страшно, поэтому тест всего три минуты длился, стрела держала немного дольше, дальше не стал мучить. Дополнительно ещё запустил тот же LinX-0.6.5 с максимальными(авто) оборотами стрелы, скинулось ещё ~3 градуса, гонял больше 5 минут, в целом вентилятор хороший такой сигнал тревоги когда температуры за 80 градусов, не скажу что шум невыносимый в закрытом корпусе(под столом), но слышно его отчётливо. В режиме LinX-0.6.4 на автооборотах кулер не разгоняется более 1200, что для меня идеально. По шуму кулер порадовал, отличий от нокты на сопоставимых оборотов не заметил, каких-то дребезжаний или работы подшипника тоже не слышу.
В целом я остался доволен, я получил немного более высокую эффективность(хотя я склоняюсь к плохому прижиму нокты), смещение относительно первого PCI-E(скоро мне понадобится установить две видюхи) и меньшие габариты.
Из минусов отмечу идиотское крепление вентиляторов у стрелы, прилично так поматерился пока разобрался как крепить.

Как норму. Это допустимая кривизна, не требует шлифовки

Стрела лучше для hedt, именно так
Но не на почти 20 градусов
Д15 был не правильно установлен
Отыграть стрела могла ну максимум градусов 5
Встречаются косяки у фантекс монтажа на 2011-3, вероятно такой же косяк есть и у ноктуа. Это из-за типа крепления.
У меня например проблемы не было, но видел обзор фантекс с такой проблемой, которая тем не менее отсутствует на 115*

В смысле 20? разница 4-5 градусов, через слеш указаны значения нокты и стрелы
20 градусов это у LinX-0.6.5 жор такой(относительно LinX-0.6.4), можно конечно было поискать напряжения более низкие, или оффсеты конкретно под эти инструкции AVX делать, но пока лень этим заниматься.

Я тебя не правильно понял
Тогда у тебя всё в норме и результаты корректные

Всем доброго времени суток!

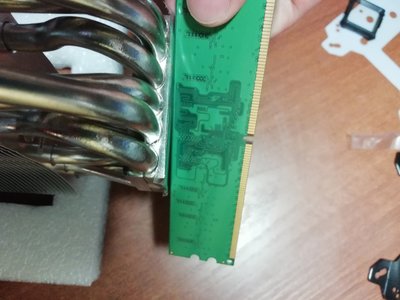

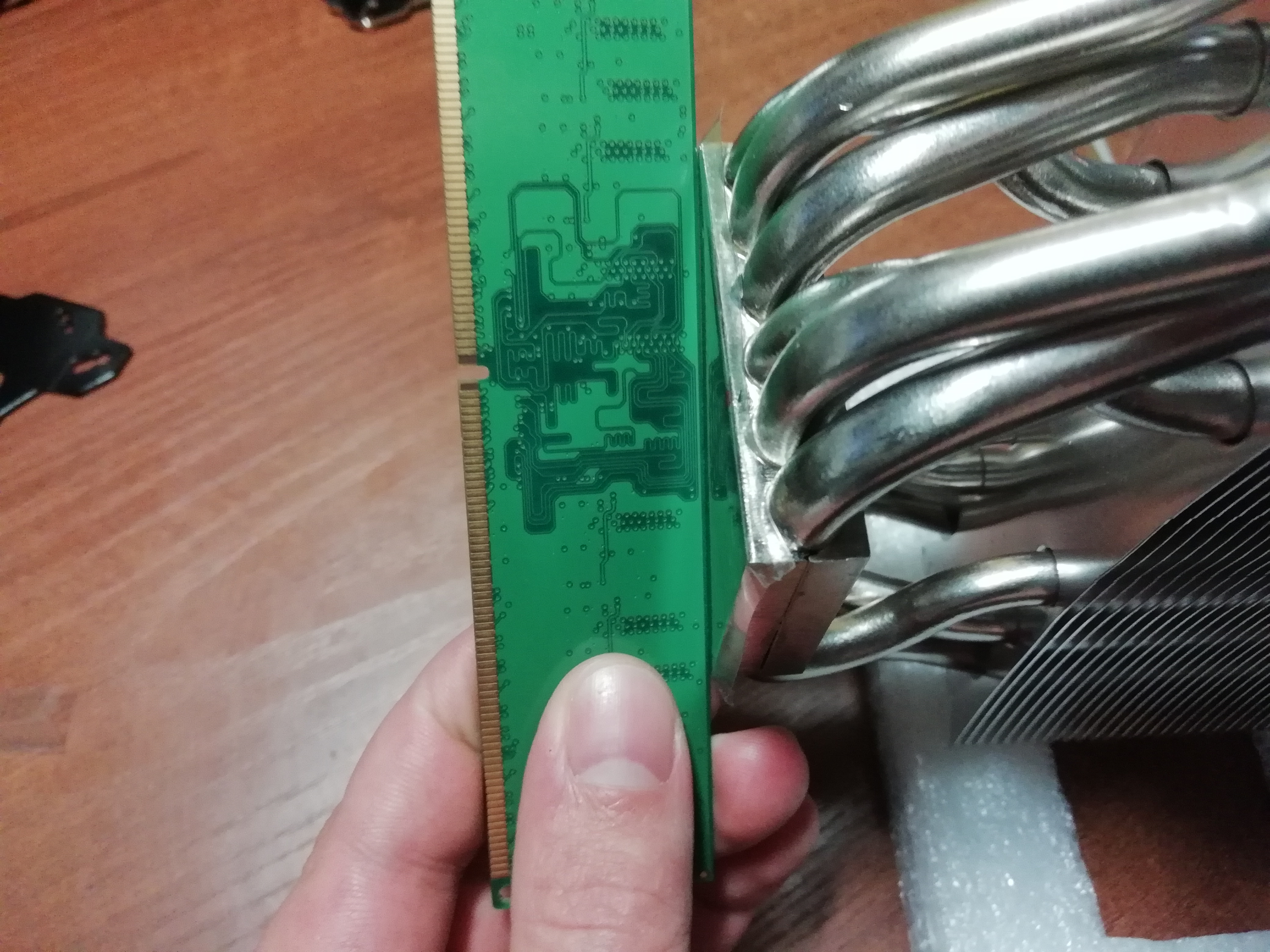

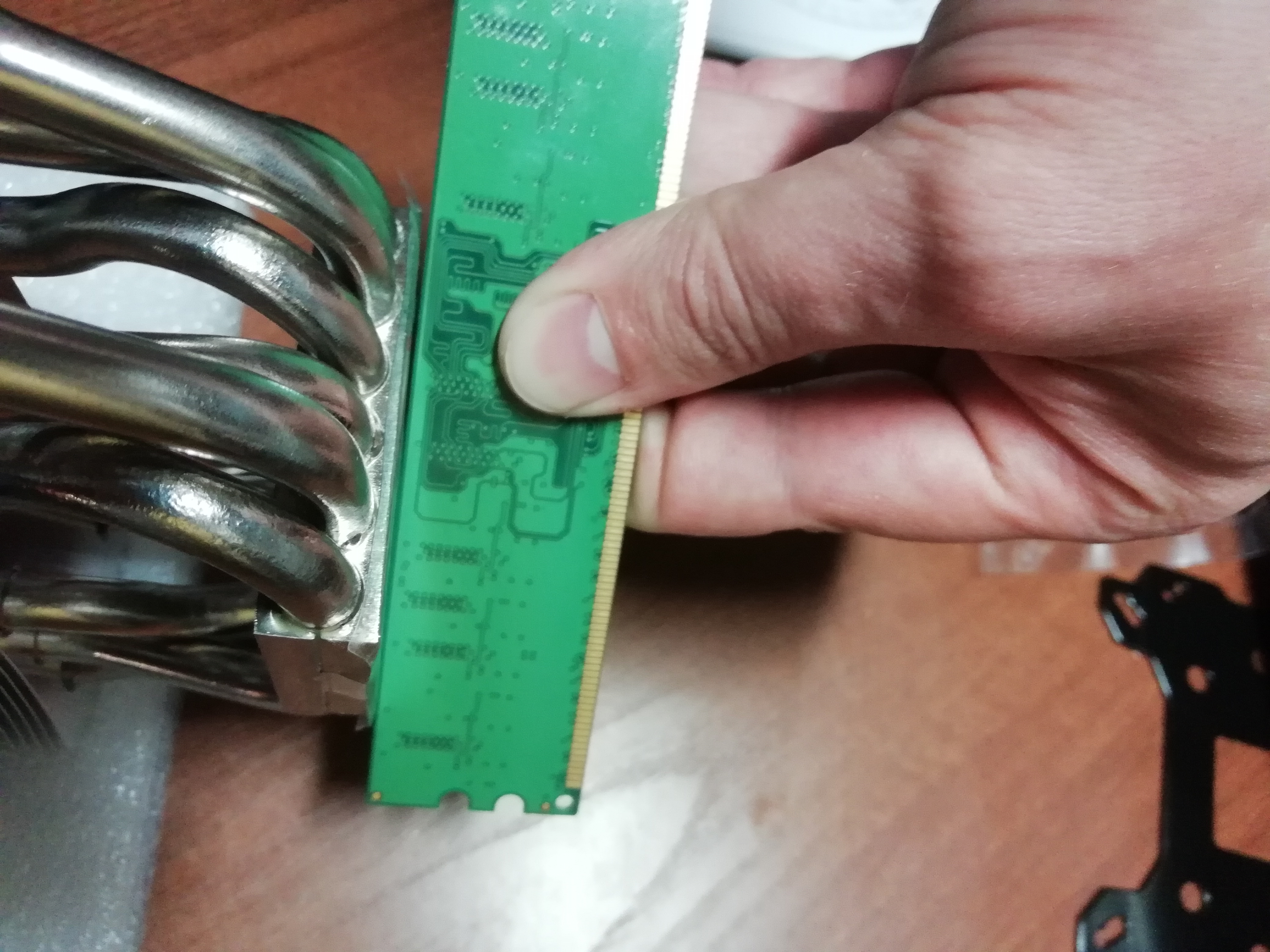

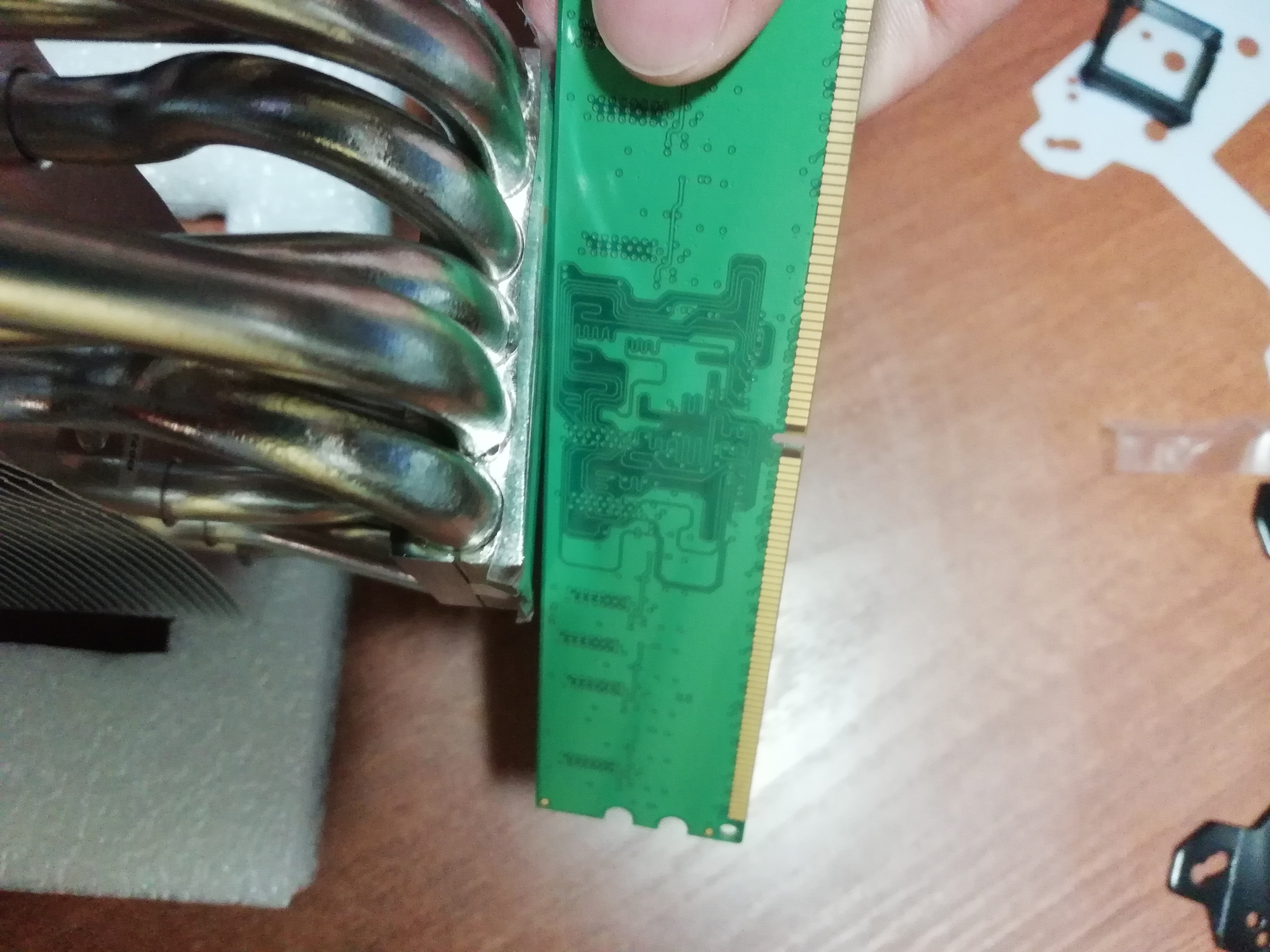

Забрал сегодня свой ts 140p, проверил плоскость основания, по одной диагонали нормально, по другой возвышается с обоих концов середине (бугор), зазор приличный как я думаю. При этом мерил по центру по вертикально и горизонтально, зазора практически нет.
Фото под спойлером.

Стоит ровнять основание, слой никелированый толстый?

там пусто)

xyligano Еще ни разу тут фото не выкладывал. Пытаюсь вставить, пока не получается вложмить в спойлер

Добавлено спустя 9 минут 48 секунд:
xyligano
Получилось

Не самое удачное фото конечно для подобной оценки
Искривление я вижу, но это в пределах нормы
Для точной рекомендации надо смотреть отпечаток
Но предварительно - не стоит

Еще Backplate от Ts140p не установить на плату GBT x470 Aura Gaming 7 WiFi

Ухи с отверстиями под сокет intel заходят за защитный кожух, под ним элементы пайки и ножек контактов.
Завтра буду спиливать.
Зазор но другом конце достигает примерно миллиметра.

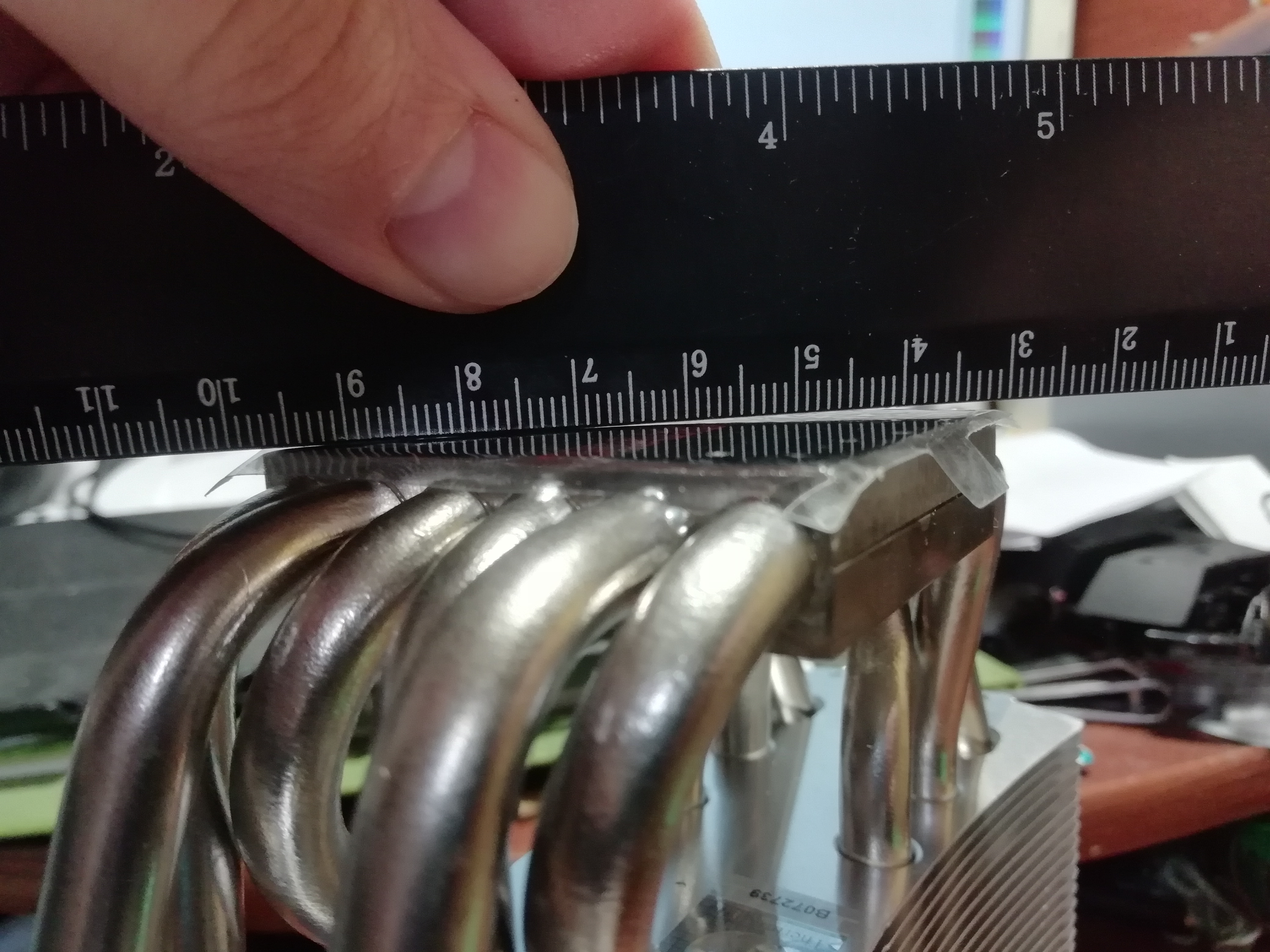

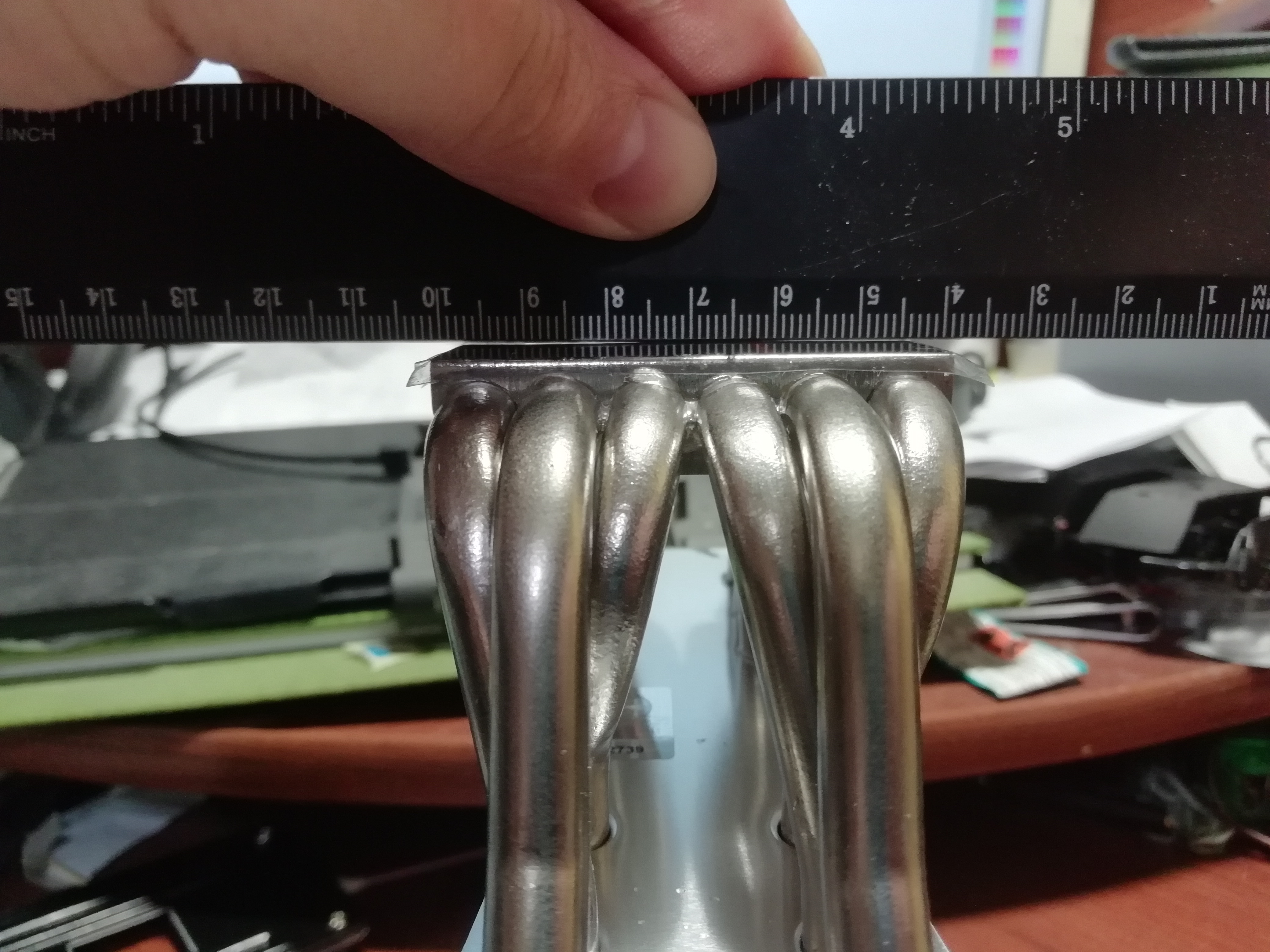

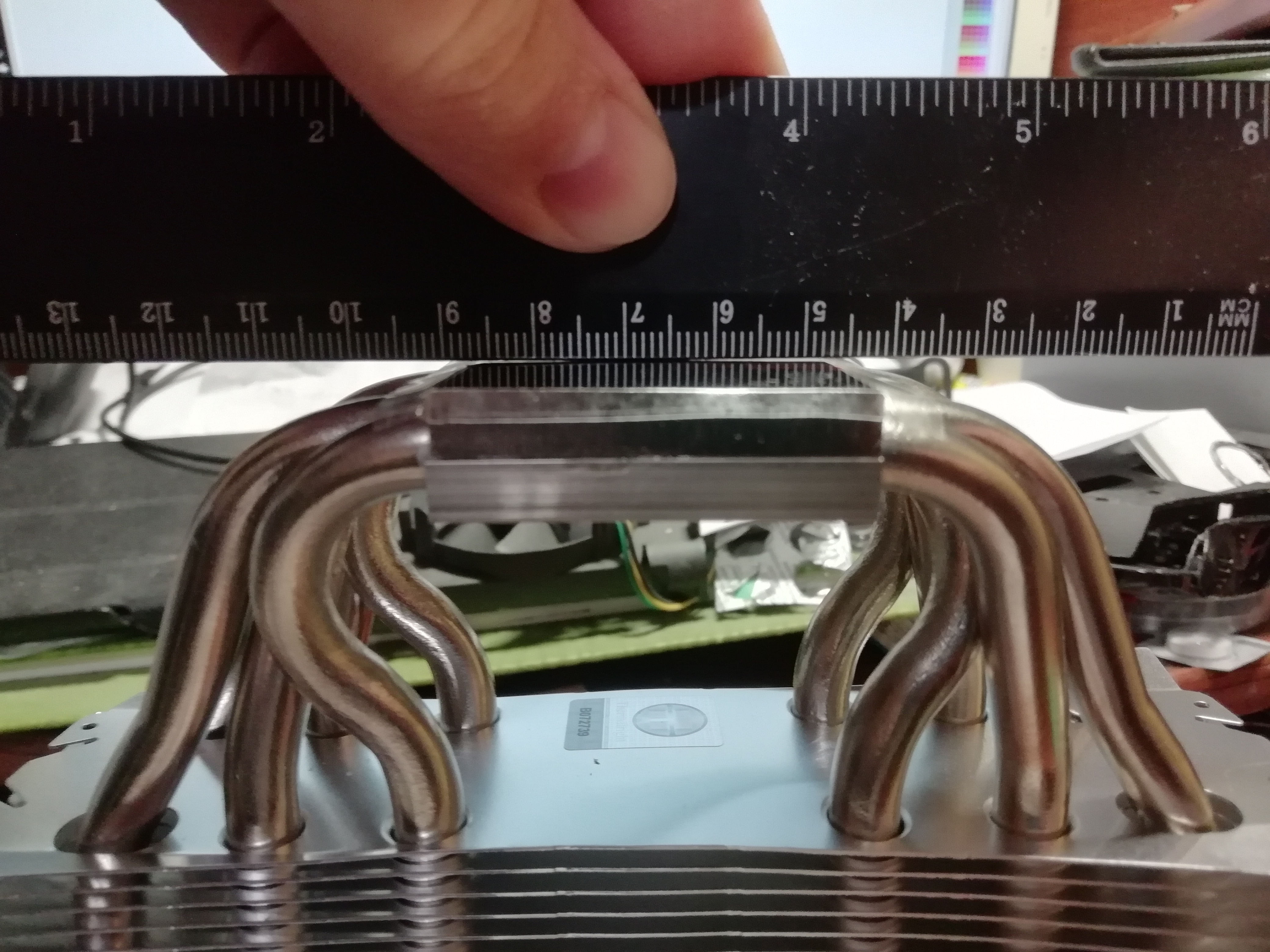

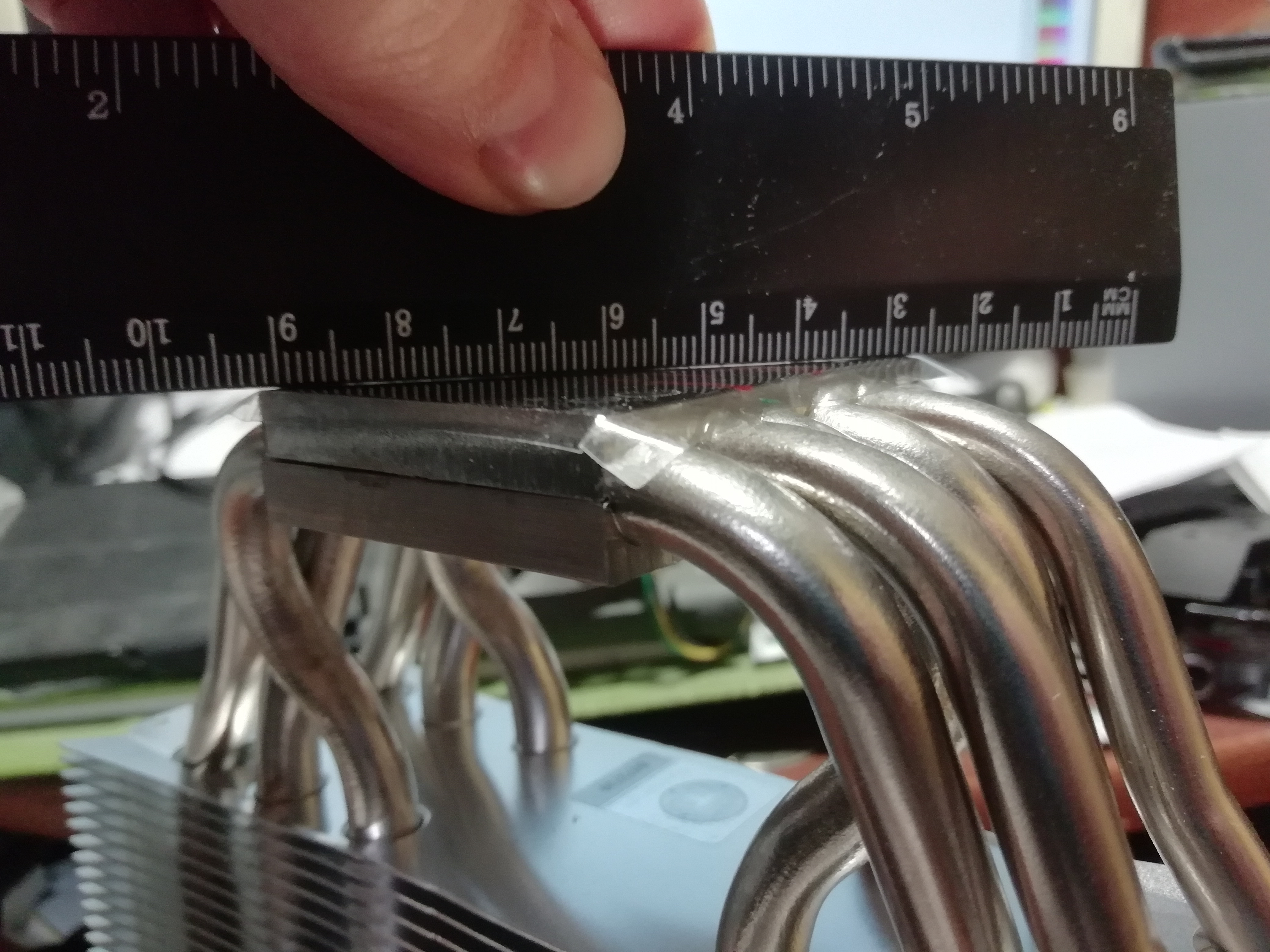

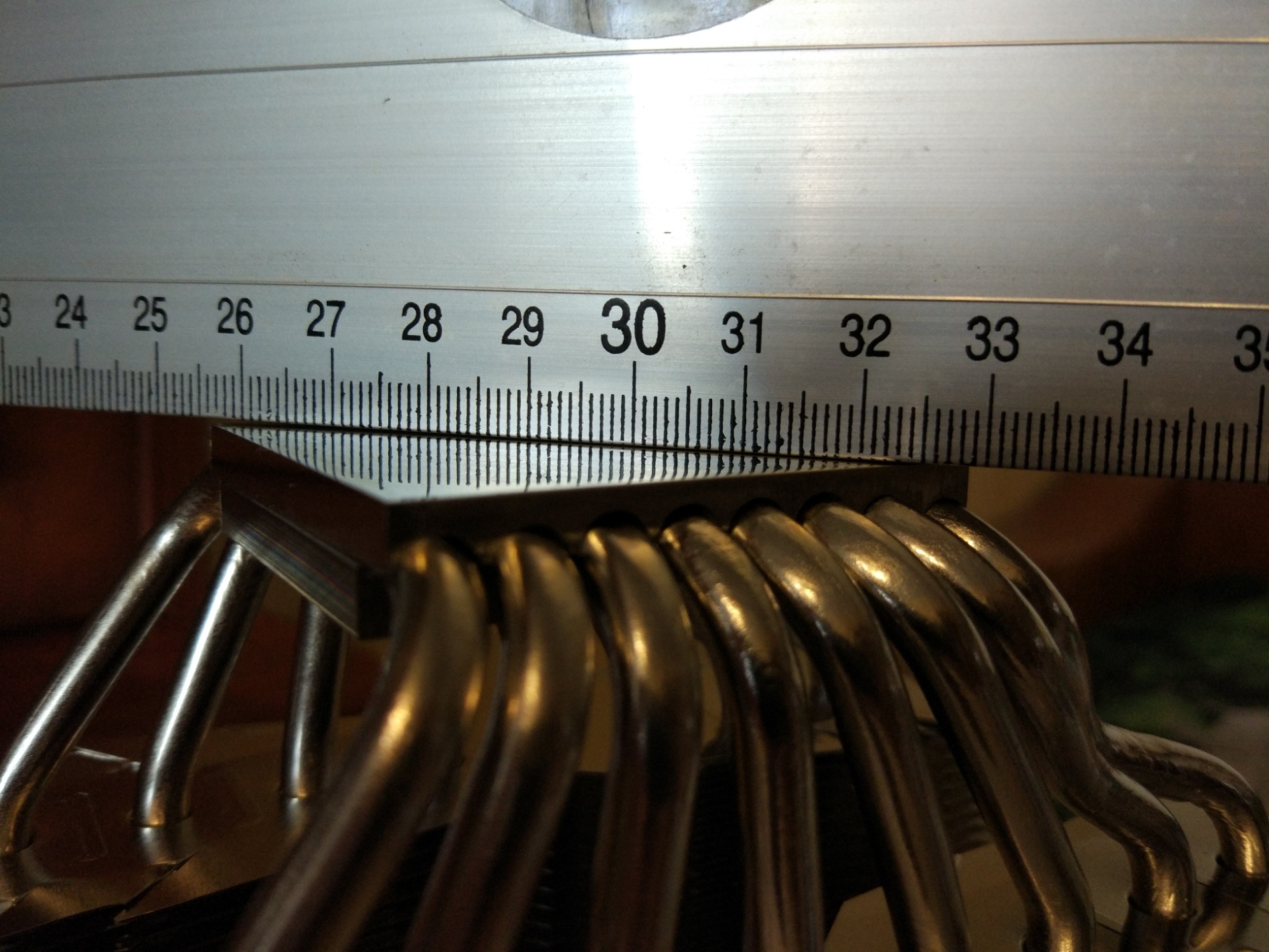

Сделал фото подошвы с измерением линейкой с разных сторон (диагональ и по центру), видно просвет монитора.


Добавлено спустя 22 минуты 36 секунд:
xyligano
Что скажешь, сейчас лучше видно. Поставил радиатор подошвой на стол, неплохо так шатается по диагонали, как то мне стремно, у меня древний Zalman CNP 9500Cu подошва не такое зеркало как у TS140P, но идеально ровная, а тут такое горбатое современное чудо.... (( Самое интересное, что если по центру все мерить, то как бы ровная подошва...

Добавлено спустя 9 минут 2 секунды:
xyligano "Искривление я вижу, но это в пределах нормы"
Был бы камень интел, я бы не переживал так, там термопаста межу кристалом и крышкой. А у AMD припой, то есть фактически будет усиленное давление на кристал. Плюс термоинтерфейс буду использовать жидкий меnал - Phobya LM. Когда то заказывал их топ термопасту на амазоне, а прислали жидкий метал. Надо его использовать. Правда не знаю как потом оттирать и не попортит ли он крышку проца, поэтому не особо хотелось бы заводскую подошву портить, но блин страшновато так на кристал давить.

Добавлено спустя 13 минут 2 секунды:

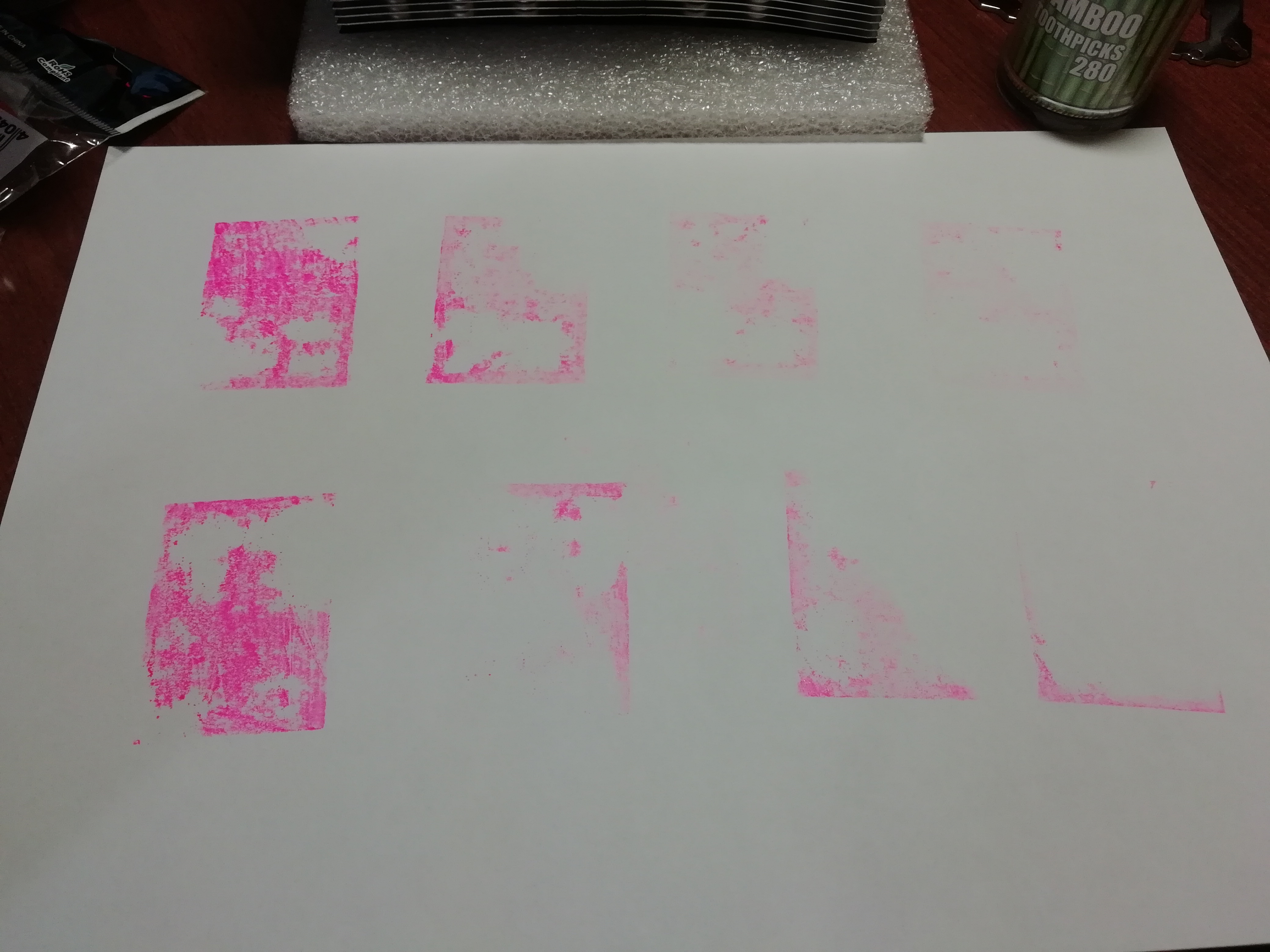

Ну и вот заодно отпечаток маркера с подошвы TS140P. Это конечно не термопаста, но все же, верхний самый яркий слева, прижимал перекатывая через горб - 2 раза. Все делал с усилием, но не чрезмерным (чтобы ребра не смять)

Это совершенно другой ракурс!
Конечно, это стоит шлифануть

Ни в коем случае! Особенно после шлифовки
Ты ничего не выиграешь и приличной пасты
Просто убьёшь кулер и получишь геморрой с процессором, который будет сложно достать из сокета не повредив

Гигабайт) что тут ещё сказать

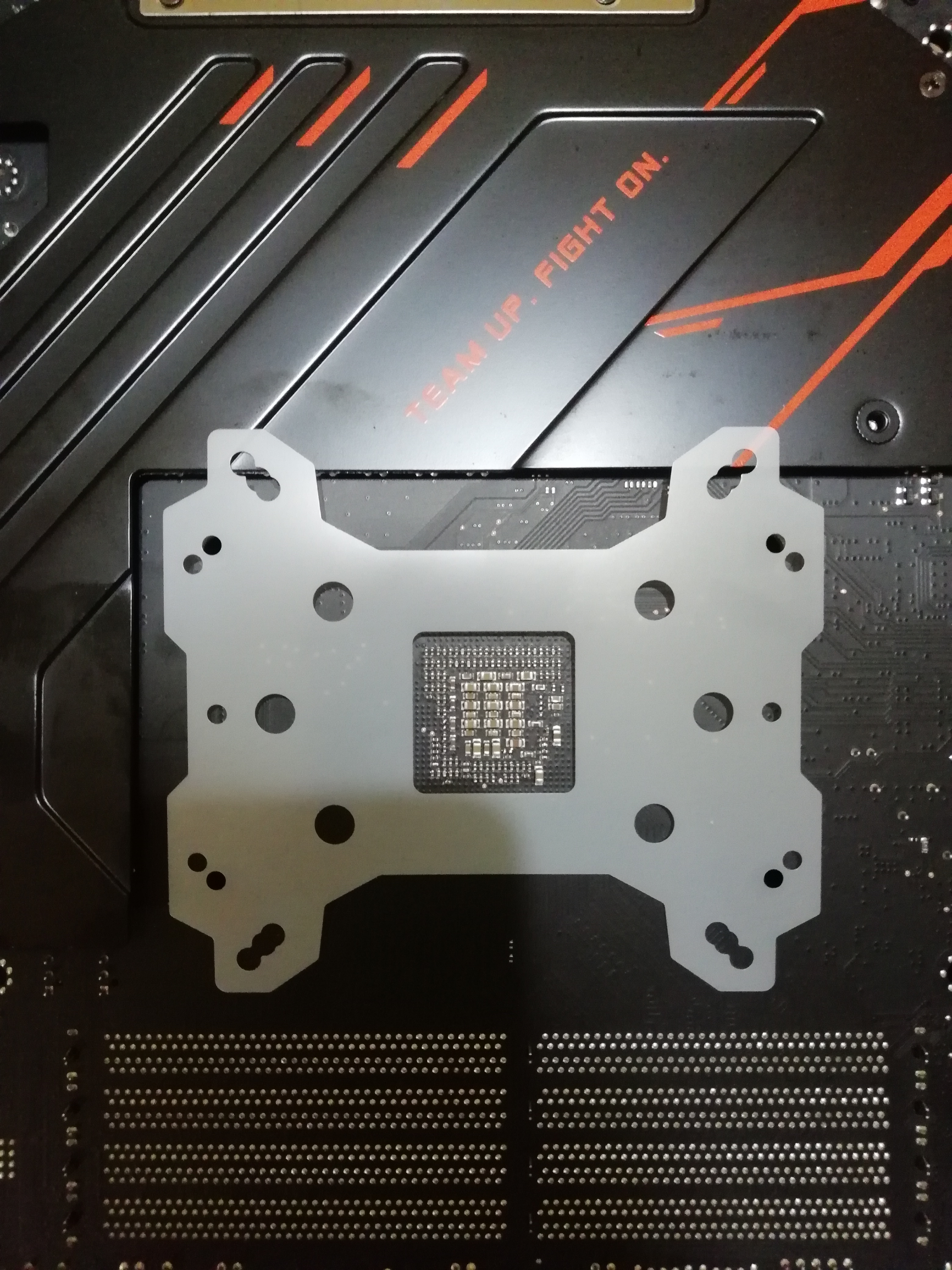

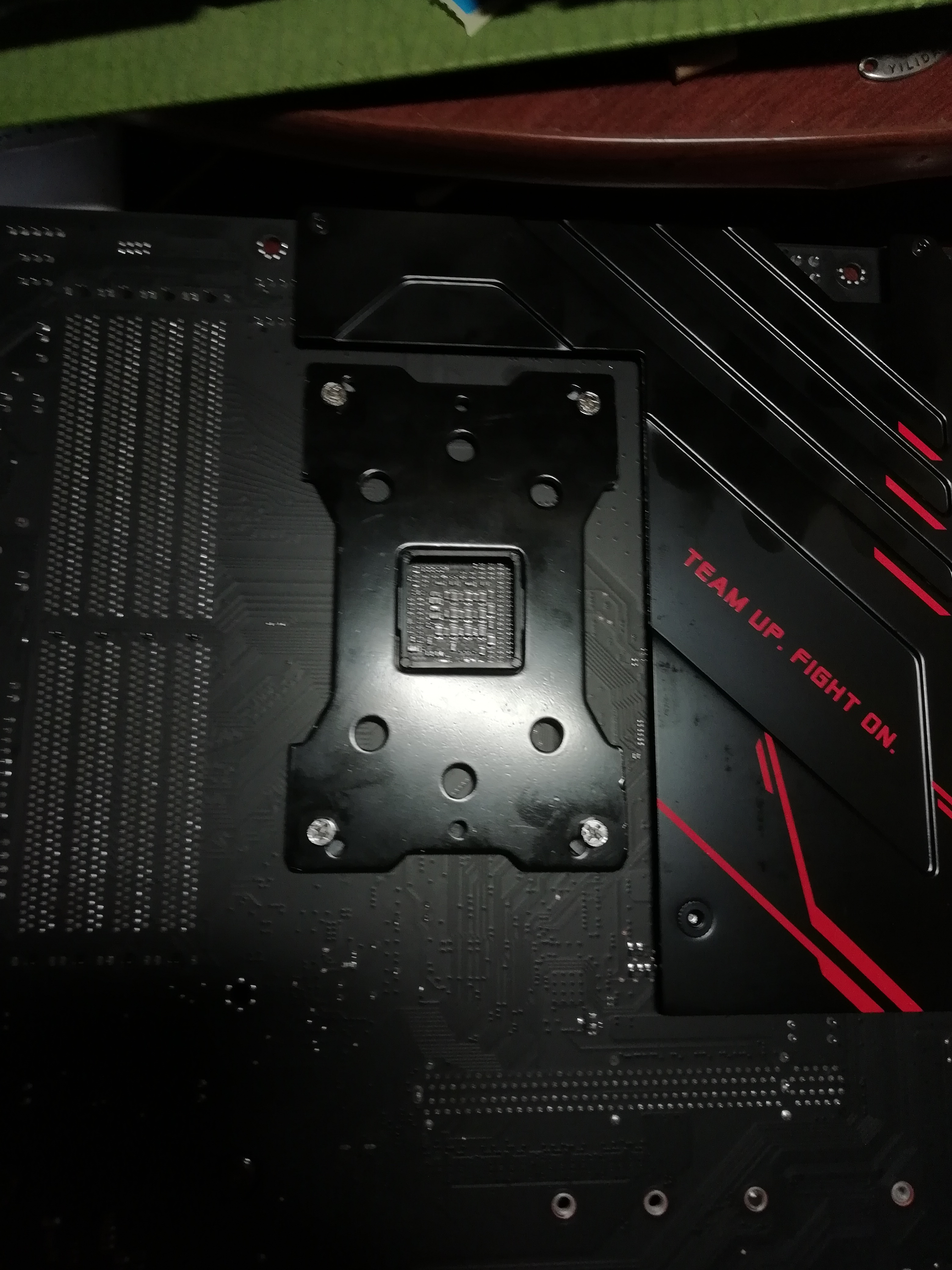

Вот такой в итоге Backplate стал (по размерам штатного c платы Gigabyte, как раз срезались уши крепёжных отверстий для Intel):

В итоге заказал себе набор крепления THERMALRIGHT для разъема AM4 тип A (AM4_TYPE_A), точно такой же идет в комплекте с TS140P, так на всякий взял, вдруг когда нибудь продавать его владельцам intel или соберу еще ПК на другой платформе.

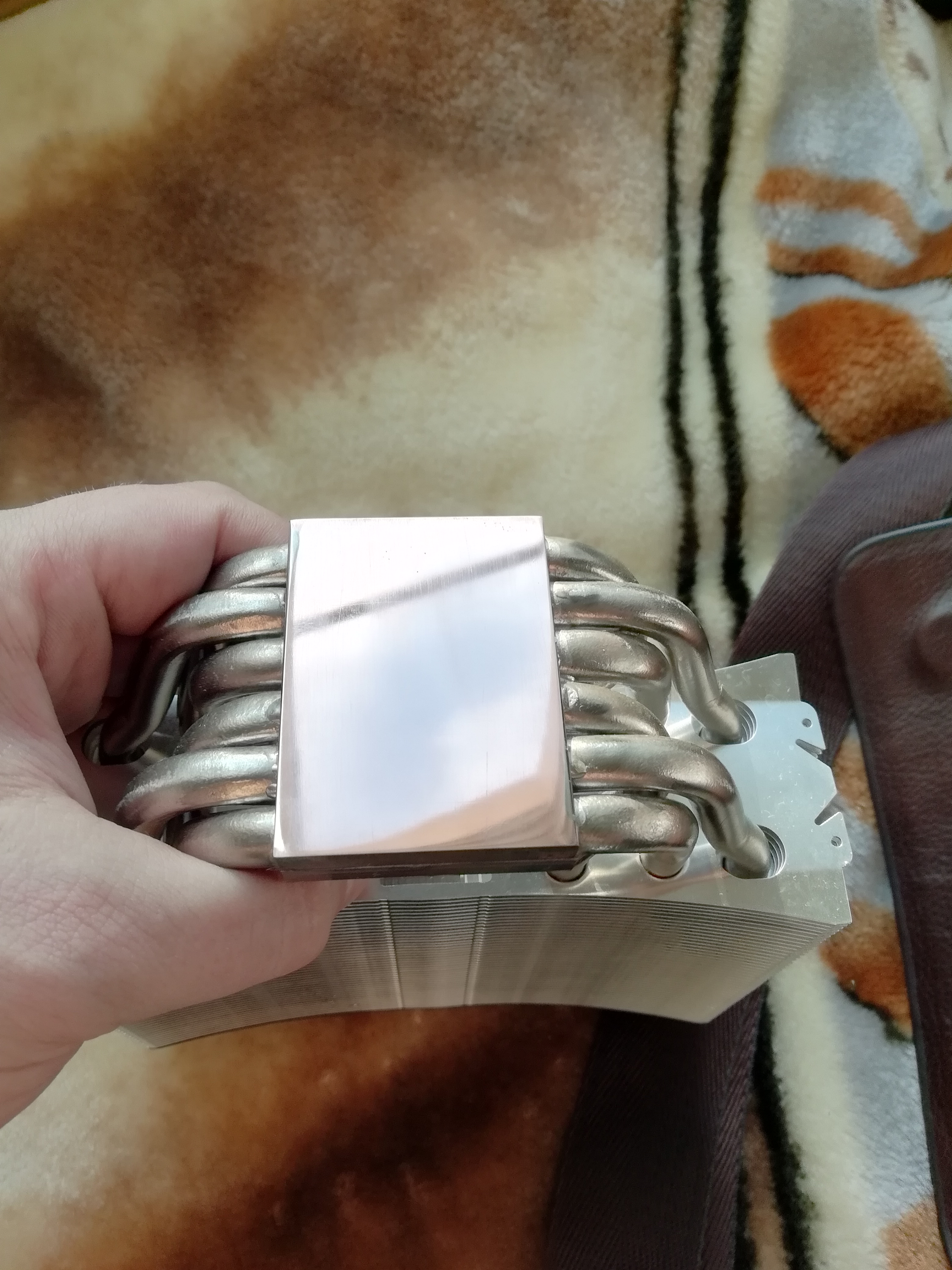

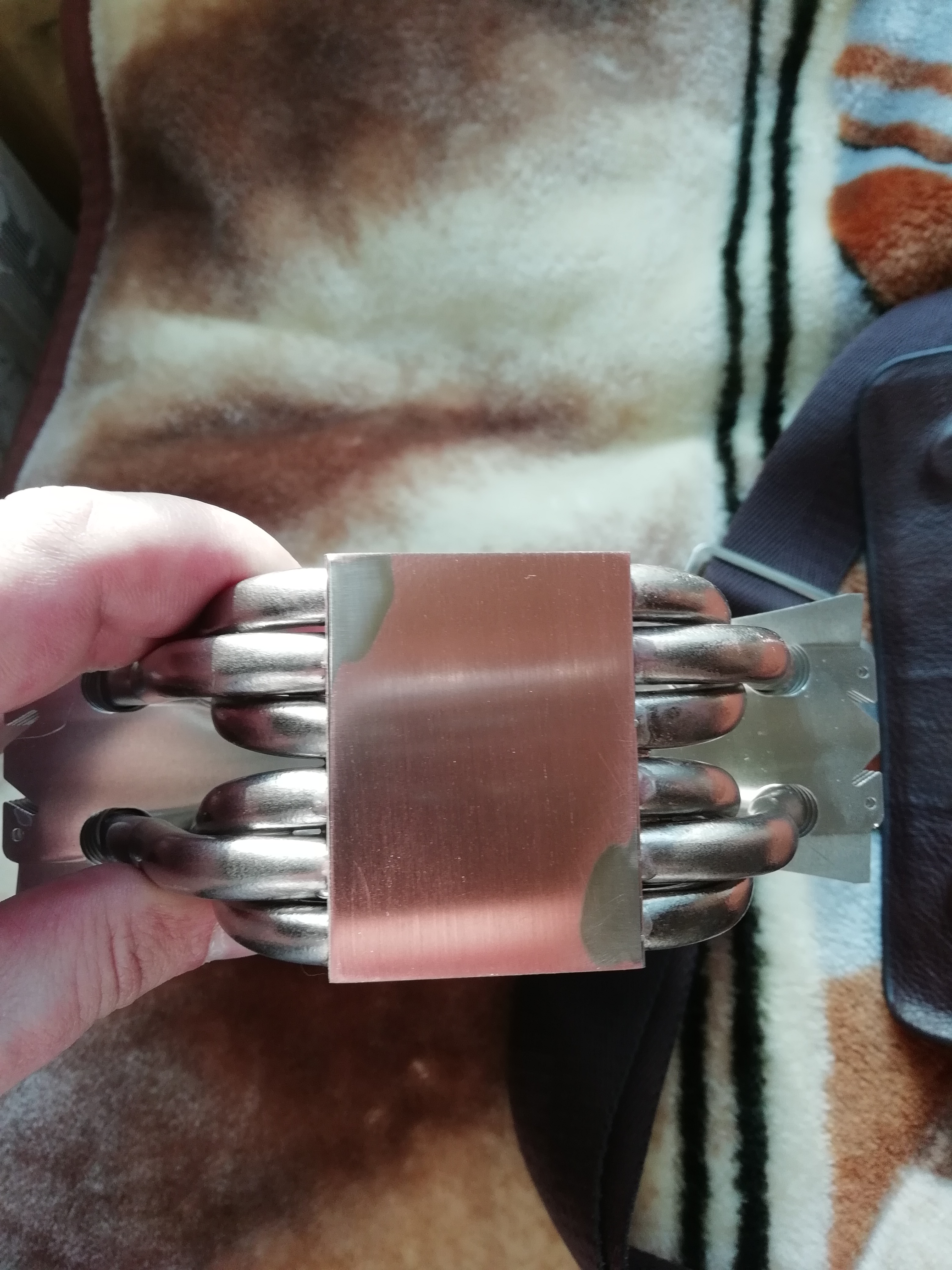

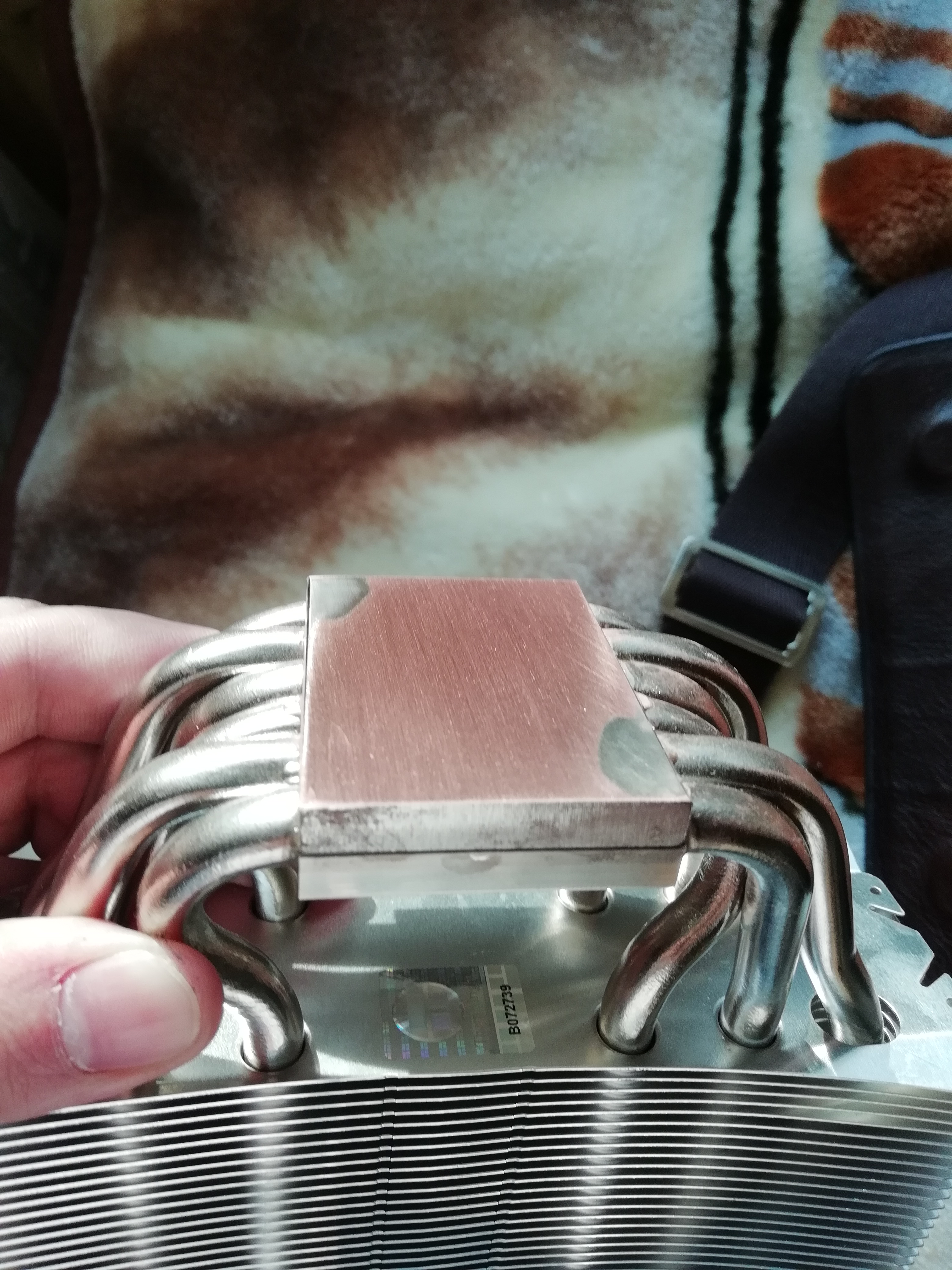

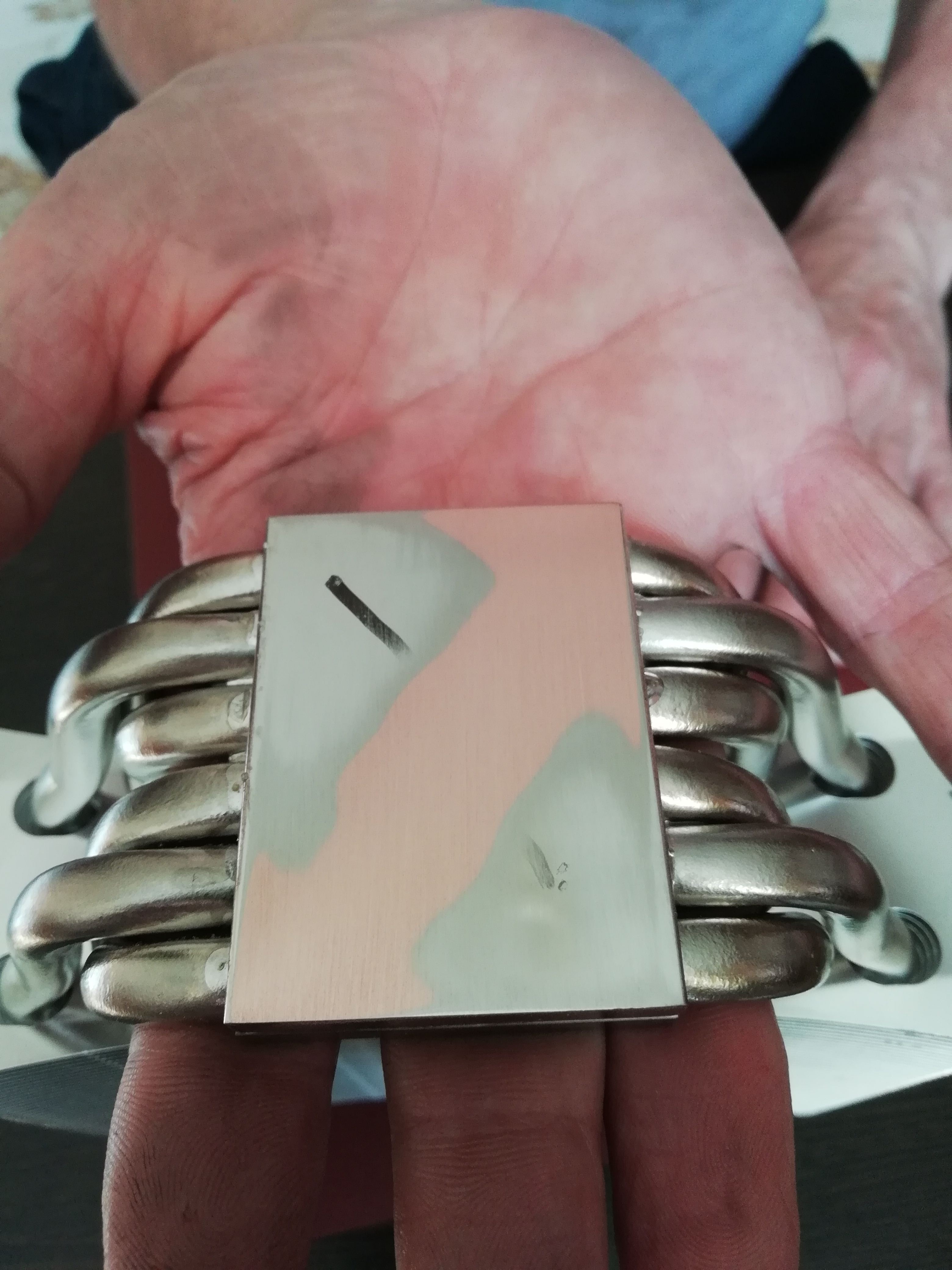

Далее немного из процесса и сам результат шлифовки подошвы TS140P, Она жесть какая кривая была, около 1 мм. С батей делали удаление горбы. Он же подкинул идею снять горб и сделать финальную зачистку авто шкурками для шпаклевки. Основное убирал 400й (2 листа, но лучше брать три четыре, конечно в зависимости кривизны подошвы, у меня на 1мм гдето выпирала), в конце 800 (убирал более глубокие борозды), финальная зачистка была сделана 1200м и 200м листами шкурки. Финишная обработка войлочным диском с пастой гойя (на шлифовальной машинке). На первом фото, где чуть меньше половины бугра сняли, ушёл только 1 лист 400й и 1н 800й, на следующем, где две большие точки никеля по краям (это углубления) пришлось ровнять все, использовал 400й, 800й, и 1200й листы наждачки. До фанатизма не шлифовал, т.е. в зеркало не превращал, можно было бы еще более зеркально сделать, но смысла не вижу.

Так что не знаю как люди такими горбатыми подошвами на камень давят, причем ладно у интел между крышкой и кристаллом термоинтерфейс паста, там прогиб еще допустим, но у АМД в роли термоинтерфейса припой, т.е. по сути горбом давят на кристалл уже. В общем жесть, платишь за устройство более 3 штук и дорабатываешь еще напильником (((. Жаль конечно никель сточил, кстати какова функция этого слоя никеля? Увеличенная теплопроводность или так для красоты?

Добавлено спустя 4 минуты 27 секунд:
Да, и надеюсь мой опыт будет полезен будущим обладателям Thermalright TRUE Spirit 140 Power + Gigabyte x470 Aura gaming 7 WiFi. СО на самом деле хороша, в частности радиатор, если бы еще качество подошвы было норм, осталось прикупить 1 или 2 bequiet SW3.

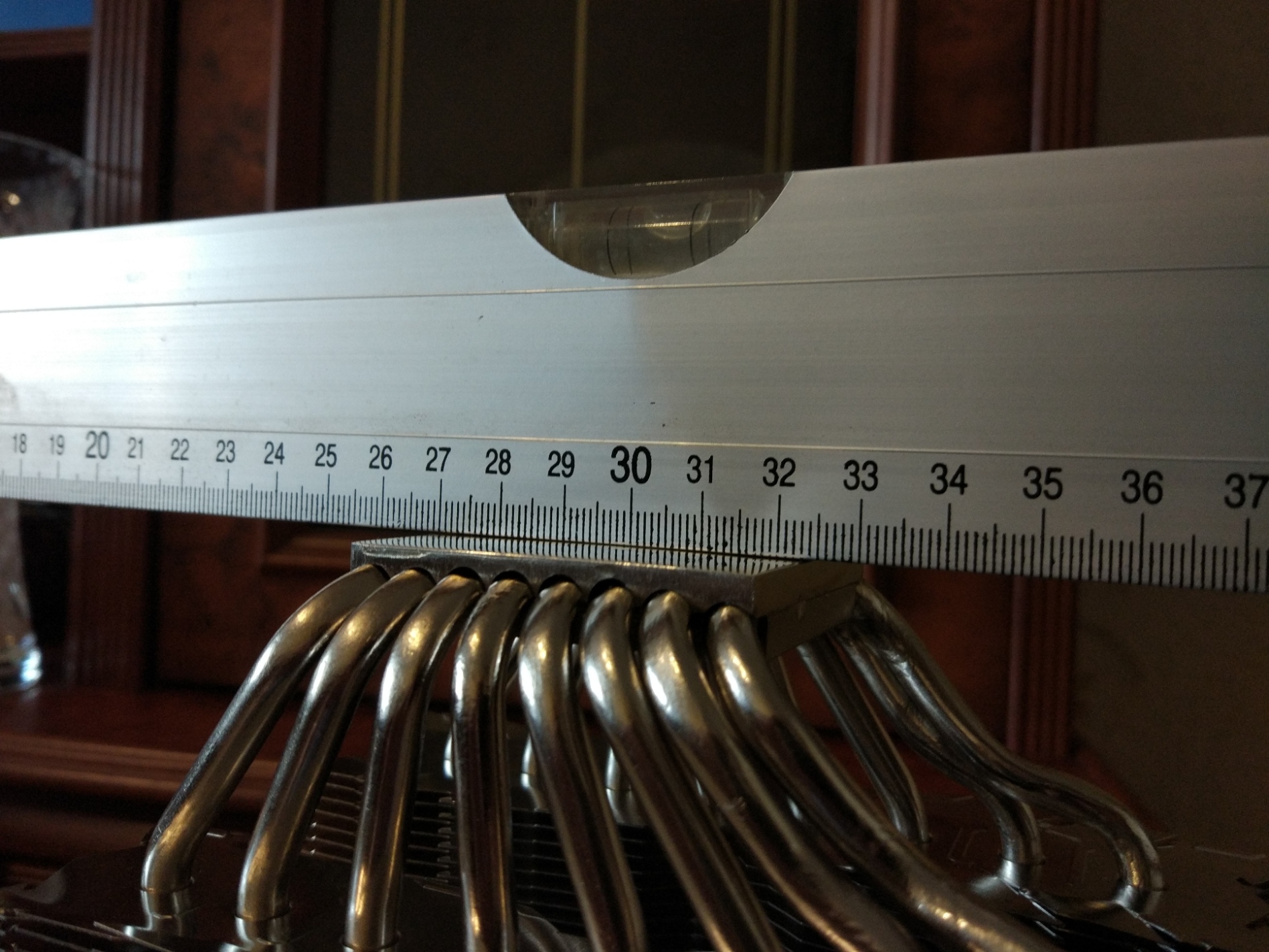

знакомое искривление по диагонали,на моем sb-e так же было,кулер на стекле качался

давление на крышку,а не на кристалл

для красоты поверхность хромируют,а никель защищает медь от окисления

Так припой жесткий, давление на крышку более горбом 1мм и более, думаю мало к чему хорошему приведет.

Вот и у меня на ровной поверхности переваливался туда-сюда )) А вы оставили горб?

Жаль конечно что я защиту удалил, но на моем залмане подошва за 10+ лет не окислилась, а вот ребра и трубки потемнели, это да. Он весь медный без покрытия.
