Значит, ситуация такая.
Есть у меня эта самая Zalman'авская панель управления скоростью кулеров, которая выносится на переднюю панель копуса.

Там идут все проводки для крепления к кулерам и деталькам трёхпиновые.

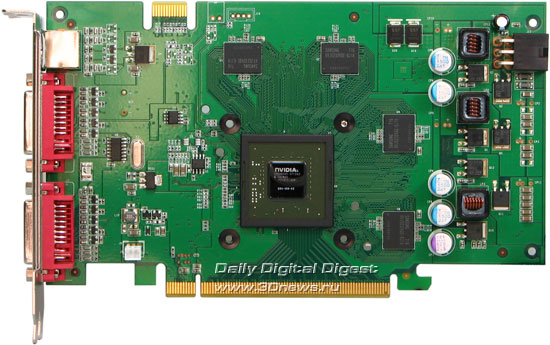

А у меня на видюхе Palit GeForce 8600 GTS SUPER у кулера разъём двухпиновый и меньше стандартных размеров.
Как к нему подключить мой ZM-MFC1?

#77

Фото 1 - 73 кб.

Фото 2 - 61 кб.
Добавлено спустя 18 минут, 8 секунд
Вощем, я так понял, или какие-то переходники есть или надо перепаивать разъём на самой видюхе и менять проводок кулера/сам кулер...?

Что касается отпоя/припоя/перепоя - я в этом не шарю.
Отредактировано модератором: maco. Дата: 08.03.2009 22:22

А зря... То можно было бы снять сам вентелятор, отпаят родны провода, припоять провода длиньнее от какого-нить куллера со стандартным разъемом.

Научите, а? Я - парень понятливый. Руки вроде из правильного места. Только ни разу в жизни не паял.
Хотяб инструкцию дайте.

Неизвестный Вирус Иструкцию не разу не встречал.... А так, берешь паяльник с тонким жалом (ват 40 не больше) канифоль (А лучьше флюс паяльный, только смотри без кислотные разновидности!), немного припоя (лучьше всего использовать сплав ВУДА или РОЗЕ.... так как они наиболее легкоплавкие) И паяешь.... Главное долго одно и то же место не грей! ))) Может кто подробнее объяснит. Конечно можно все на скруточках сделать..... но это дюже коряво )
Добавлено спустя 5 минут, 52 секунды
Да, кстати.... еще понадабиться вентелятор от которого можно будет отпаять провод. И еще, ПОЛЯРНОСТЬ НЕ ПОПУТАЙ!

Ну, допустим, с паяльничком-то я разберусь как-нибудь. Было бы что паять.
Мне щаз главное понять саму концепцию "паяния" в данной ситуации.

Вот я себе это так представляю:

Снимаем кулер с видеокарты, "раскручиваем" его. Отпаиваем чёрный и красный проводки.
Берём трёхконтактный провод. Припаиваем чёрный и красный проводки, а третий фтопку.
Вот и вставили мы кулер в Zalman, но нам ещё надо соединить Zalman с видюхой... А у видюхи так и остался двух-пиновый разъём...
С ним-то чего делать?

Неизвестный Вирус а что мешает провода от вентиля пихнуть в один из двух правых (если смотреть спереди на реобас) разъёмов?

Это меня щаз меньше всего беспокоит. Не проблема.

ничего... зачем?

Ничего. Просто будет висеть. У меня так на HD3870 сделано...

Для чего нужны правые разъёмы я так и не понял... %) Но, в любом случае, там смена вольтажа, а не регулировка скорости вращения.
Добавлено спустя 2 минуты, 29 секунд
R580, логично. Хе-хе Всё проще, чем кажется. Ведь питание-то подаётся на панельку, значит крутится он будет без соединения с видюхой.
А я-то намудрил...

А что, 5В поставил и будет тихо

а скорость вращения в данном случае (через MFC-1) ты чем регулируешь? силой мысли?
да, а если уж будет сильно греться\казаться будет, что греется, вот тогда и будешь думать дальше

psilocebin, т.е. чем больше на вентиль подаётся вольтаж, тем быстрее он крутиццо?

Да
Добавлено спустя 7 минут, 15 секунд
У меня на Палитовской 2600Pro Super вентиль после недолговременной эксплуатации на 5В стал сильно греметь (подшипник), пришлось отключить и поставить на обдув 120-ку

blackdem, просто там 4 вращающися регулятора, а на кой нужна смена вольтажа при помощи 2х 3-х ступенчатых переключателя я не догонял, когда купил и по сей день. А вообще, это очевидно. Не просто же так там написано "FAN5" и "FAN6".

Тогда же, напрашивается вывод, что проводки кулера надо как-то удлинять, чтобы всунуть в правые разъёмы. ДА и этот вариант сразу отпадает, т.к. кулер видюхи лучше регулировать пошагово. В принципе, мне и регулировать-то кулер видюхи нет смысла особого. Хотя, в FALL OUT3 замечались перегревы (я в этом случае врубал на максимум кулер проца). Но было интересно понять, как это всё осуществить. И попробывать попаять. Надож начинать с чего-то.

1) Трехпиновый разъем состоит из 5В,12В и земли, на видюхе провод 12В и земля, отрезай 2-pin разъем и втыкай зачищенные концы в один из тумблеров (там на самом залмане нарисовано куда красный RED куда черный BLACK) так чтобы они не замыкались, а то пожжешь резистор, который и без того обжигает пальцы - тогда будет только 3 режима работы: +5В, выкл, +12В.
2) Если тебе нужен реобас с плавынм переходом от 5В до 12В то делать надо так: у 3х пинового разъема левый штырь - земля (черный), средний - 12В (красный), правый 5В(белый\желтый). Аккуратно подсоединяем провода от видеокулера к штырям (я бы на твоем месте отрезал разъем от стандартного удлинителя что в комплекте к панеле идет, соединил черные и красные провода и заизолировал изолентой). В этом случае кулер можно регулировать от реобаса, однако не удивляйся - синяя лампочка на панеле гореть не будет.

Спасибо модыру, который тему переместил.))
А то я тут новенький. Мне непривычно такое большое разнообразие подфорумов.
Добавлено спустя 5 минут, 2 секунды
1kot4u, спасибо. Очень подробно и чётко.

состоит вовсе не из Стандартный трехпиновый розъем состоит из 12 вольт, земли, и выхода с таходатчика. Сейчас, 4х пиновые разъмы на процовых кулерах, состоят из - 12 вольт, земли, таходатчика, и управления (для более плавного изменения оборотов. Или я что-то не понял
Добавлено спустя 5 минут, 8 секунд
4х пиновые MOLEX это 12\земля\земля\5. Обычно желтый провод это 5 вольт, красный - 12.

Действительно, верно подмечено. Третий провод (белый) всегда информационный.
Добавлено спустя 2 минуты, 10 секунд


Действительно, верно подмечено. Третий провод (белый) всегда информационный.

А. верно... каюсь, перепутал с 4 пинами..
