Кто какой вентиль посоветует на замену в БП AeroCool Strike-X 600, мой что то шумит после полугода работы.
Вентиль там (других в описаниях/обзорах/тестах не нашёл) походу на всю серию БП одна вертушка.
#77

На наклейке вентилятора обычно потребляемый ток написан. По нему и ориентируйся. Больше ток - больше обороты.

Добрый день уважаемые форумчане, вынужден обращаться на форум за помощью так как в реальной жизни её уже неоткуда ждать. Проблема в следующем. есть хороший блоки питания, марка не шибко известная на просторах СНД (Q-TEC PSU 650W), прибыл вместе с компьютером из-за бугра, работал исправно, немого шумел, так как имеет три вентилятора, но в один прекрасный день сгорел предохранитель, я его поменял, включил опять сгорел, куда не несу в ремонт, браться не хотят, предлагаю купить новый, говорят не рентабельно или заламывают цену. что кажется лучше купить новый. Почитав форумы решил сам разобраться, так как к радиоэлектронике имею весьма далёкое отношение, но есть большое желание научится,(сам инженер только в сфере водоснабжения), не совсем мне понятно с какого боку копать, я его разобрал все конденсаторы которые видно целы, вот прилагаю фото в разобранном виде жду вашей помощи
http://i51.fastpic.ru/big/2013/0212/5f/ ... ec395f.jpg
http://i51.fastpic.ru/big/2013/0212/f7/ ... 4e56f7.jpg

вот пижоны....
Входная/высоковольтная сторона. Проверить входной мостик, в одну сторону не должно звониться, транзисторы на радиторе справа выпаивая, а также всю обвязку ихнюю, маленькие конденсаторы в базах 1-10uF 50V, диоды, резисторы, проверить, что с большими банками.
БП так себе, релизован по старой схемотехнике, судя по входным банкам реальная мощность ~ 400W. Проработал уже немало лет, (тем более в режиме stand by ) так что конденсаторы дежурки и выходные под большим вопросом.

rabotavnete

А что со входным высоковольтным кондесатором? Такое ощущение, что нарушена целостность корпуса (на первом фото, в правом нижнем углу большая банка, та что повыше)?



Очередной БП, изготовленный по спецификации АТХ 1.3. Нашел его характеристики

Max. current 12 V - Rail 1 30 A
Max. current 5 V 45 A
Max. curren 3.3 V 30 A

http://uk.hardware.info/productinfo/873 ... ifications

Если же отталкиваться от мощности линии +12, то да, максимум 400-450 В.


Там вроде стоят две по 820 мф, что довольно неплохо. Конечно включены они последовательно между плюсом и минусом диодного моста, поэтому имеем реальную емкость ~410 Мф. Что в общем-то тоже неплохо. У меня сейчас лежит на ремонте FSP550-80GLN, там на входе стоит банка 420 мФ 420 В, что сопоставимо... Хотя в том блоке APFC, что повышает эффективность использования данной емкости практически вдвое...

Высоковольтные конденсаторы целы ( исходя из осмотра, там просто какой то клей им много чего изолировано в бп, проверил транзистор на радиаторе был в кз заменил ничего не помогло где искать дальше, помогите разобраться, сам не смогу

Ну мил человек там всю цепочку ВВ надоть смотреть+ обвязку транзистора/-ов. - диоды, резисторы, может какой стабилитрончик на базу идёт итд. итп. Большие конд. я бы оставил в покое, хотя ёмкость не мешало-бы проверить.

После того как припаял всё на место, исходя из рекомендаций которые нашёл в интернете, решил проверить БП, вместо предохранителя подключил лампочку 70 Вт, в разъём который втыкается в материнскую плату в 9 и 7 контакты, подключил лампочку 6,3 В, в результате лампочка на 70 Вт после подключение питания должна вспыхнуть и погаснуть, а на 6,3 В продолжать гореть, а в итоге после включения горели обе. Также побывал проверить как будет себя вести БП, без транзисторов, вместо предохранителя подключил лампу 70Вт, так вот, при подачи питания на БП она загоралась и гасла. Проверял маленькие конденсаторы что возле транзисторов, мультиметром не выпаивая, вроде рабочие, диоды тоже проверял. Или обязательно нужно всё выпаивать и тогда проверять. Может кто с таким сталкивался и знает в каком направлении копать, а то мне как не особо в этом разбирающемся, тяжело изучаю мат часть параллельно. Я даже особо не понимаю что в себя включает цепочка ВВ, где она начинается и где заканчивается, уж извините если очень глупые вопросы

Доброго времени суток.
Имеется в наличии БП FX-600 GLN
Работал 2 года редко(3-4 раза по 2-5 часов в неделю) и маленьких нагрузках, чистый, при включении, то заводится то нет!
Если завелся и успешно загрузилась ось, то работает около 10-15 мин. и глохнет! Чтоб снова включить, выключается тумблер и 10-20 минут.
Подскажите что и где протестировать чтоб выявить неисправность. С тестером и паяльником знаком

Внутри все цело, кондеры не взбухшие, провода и т.п. целое.
Если нужно могу сделать фоточки.

Методом замыкания на 24х пиновом штекере не заводится почему-то, только если в сборе с мамкой.

Redfess

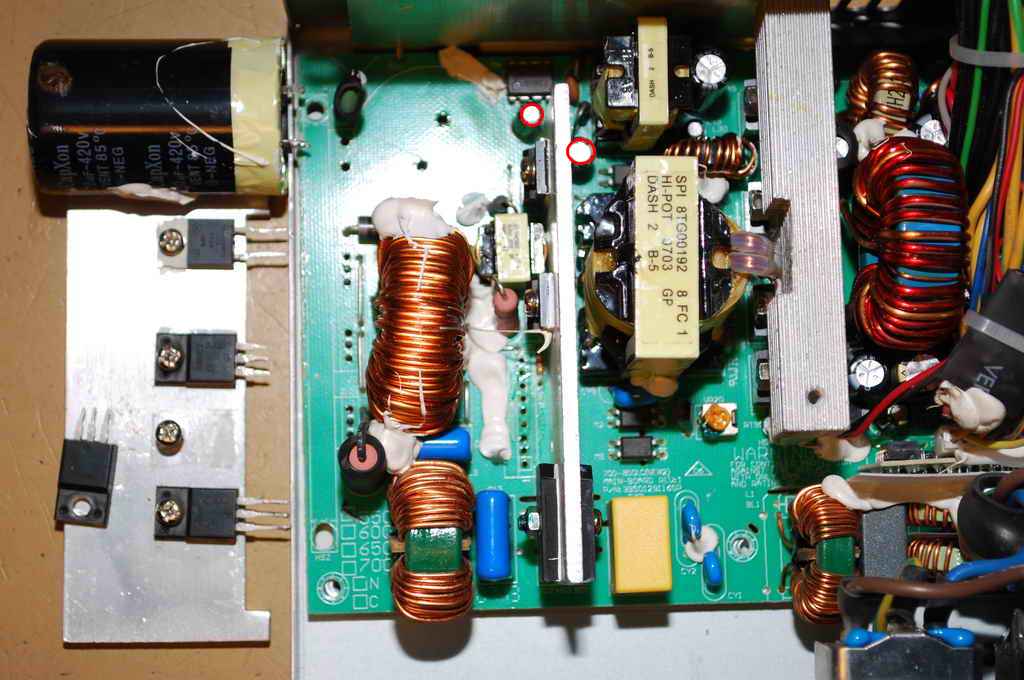

Это классическая болезнь БП FSP. Необходимо заменить выделенные электролиты в дежурке (см фото) и зашунтировать их керамическими конденсаторами.
#77

Crystall еще два забыл заштриховать но эти конечно первые летят...

и при класической тупо нестартует, а тут падает уже заведшийся что очень нетипично - хотя да, начинать паять надо с набора аля дежурка :

платформа FSP 80GLN // FSP Epsilon // FSP Optima Pro OPS600-80GLN // Zalman ZM600-HP // Cooler Master M1000

http://forum.ixbt.com/topic.cgi?id=49:12383#10 - главное и основное серии GLN, начинать с дежурки C41
Блоки питания FSP EPSILON (600 / 700 Вт). #9450170 - вся сборка, по дежурке и банкам FSP Epsilon/Optima Pro OPS600-80GLN
ремонт БП #9742049 - каменты к замене, и новые детали
http://forum.ixbt.com/topic.cgi?id=49:10544-5#124 - глюки PS223 - распаянна на отдельной платке, формирует ps_on
+++
ремонт БП #10272339 - посл набор по FSP Epsilon/OptimaPro 80GLN

maxara
Пусть сначала эти заменит. А там посмотрим...

Crystall
Спасибо огромное!
Попытаюсь сделать.

Redfess,
судя по симптомам и описанию, чтобы победить проблему, достаточно заменить только один конденсатор - C41 (25В 100мкФ), лучше поставить 35В 100мкФ.
Тот, который снизу слева от маленького трансформатора на фото: http://s5.hostingkartinok.com/uploads/i ... 3d3e22.jpg
Остальное (замена всех конденсатором в дежурке, шунтирование керамическими конденсаторами) - это уже улучшайзинг.

maxara,
И так тоже бывает. Если конденсаторы 2200мкФ дежурки живые, PS223 питается нормально, а конденсатор С41 или ёмкость потерял, или ESR выросло, то как раз такое бывает, запускаешь БП, он поработает некоторое время, прогреется и вырубается.

Есть в наличии БП FSP550-80GLN. Поступил с такими симптомами - при включении PG в логическом нуле, линия +12 просажена до 11.5, +5 до 4.75 при подключении нагрузки порядка 100 Вт.
Вздувшийся конденсатор С41 - сразу поменял его, а также C43, C45, C49. Проблема никуда не делась.
Дальнейшая проверка показала, что просадка напряжения вызвана неработающим APFC. На входной высоковольтной банке в дежурном режиме 275-280 В, при включении БП напруга просаживается еще примерно на 5 В.
Мосфеты APFC и транзисторы раскачки не пробиты. Резисторы в цепи PFC OUT соответствуют своим номиналам. На 7 выводе CB (A) - PFC OUT напряжение мультиметр относительно минуса входной банки не фиксирует. Мерил также частоту встроенным в мультиметр частотомером (до 200 кГц) - не фиксирует наличие колебаний. На выводе PWM OUT - 118 кГц. Осциллограф к сожалению отсутствует, посмотреть форму сигнала нечем.
Дроссель APFC визуально следов перегрева не имеет. Есть возможность замерить его индуктивность, правда не знаю, какой должен быть номинал.
Ремонтировать APFC ранее не приходилось, опыта нет. Заменить CM6800 нечем. Какие еще могут быть причины неисправности PFC в данной ситуации, кроме частичного отказа CM6800?

Добавлено спустя 2 часа 13 минут 11 секунд:
Вопрос снимается, проблему решил сам. Был в обрыве резистор на платке CB (A) по выводу Iac CM6800G. Соответственно, цепь обратной связи PFC была в обрыве.

Кто-нибудь на постоянной основе из этого топика занимается ремонтом БП, работая в фирме или на частной основе? Если да напишите плиз в ЛС, и неплохо бы какой-то список подобных людей иметь.

и что? да щас по моему это вообще невыгодно, просто покупают новые и всё

Добрый день всем.
Помогите с ремонтом БП Zalman ZM500-HP.
Умирал он медленно, стартовал как бы с множествиными включениями и выключениями (но если заводился то работал без проблем).
После осмотра были выявлены вздувшиеся конденсаторы, заменил (три на 2200мФ 6,3В и один на 1000мФ 16В). На фото выделил зелёным
#77
Но не заводится.
Стоит ли менять который обозначен еденицей? Он на 330мФ 420В в магазине только есть на 330мФ 400В, он подойдёт?
Ещё есть следы на текстолите с обратной стороны
#77
Посоветуйте, что ещё можно сделать.

P.S. Есть только мультиметр DT-830D+.
