  Hellblaze

Member
Статус: Не в сети
Регистрация: 10.10.2014
Откуда: SaintPetersburg
Есть БП Corsair cx750m, работает два года без нареканий. Три дня назад почувствовал запах горелой проводки, долго искал, после этого понял, что запах идет из бп. На ощупь определил, что адски греется дроссель на фото (кажется входного фильтра). БП работает, но я ожидаю, что в ближайшее время все погорит. Что могло произойти? Подлежит ли он ремонту?
#77
Реклама

Партнер
  neemestniii

Member
Статус: Не в сети
Регистрация: 27.06.2009
Откуда: Ефремовка.
Фото: 2
Достался древний бп от fsp. Если включить издает писк и не запускается, при выключении писк постепенно меняет тон и блок запускается, если в этот момент опять его включить, то работает дальше. Кондеры в дежурке поменял ничего не изменилось. Может кто встречался с таким поведением?
  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
neemestniii писал(а):
Достался древний бп от fsp.

Это ничего о модели не говорит, посмотрите модель на корпусе.
  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
Hellblaze писал(а):
что адски греется дроссель на фото (кажется входного фильтра)

там нечему грется, скорее всего дроссель APFC или ДГС.
Поледствия:
1. APFC, если мал или сделан из худшего материала (отсюда невидно), то теряет добротность, увеличивается нагрузка на ключи, и заканчивается БАХ-ом и вышибанием, транзисторов PWM, входного моста, предохранителя, термистора, пробок... материальная часть -как повезёт.
2. ДГС, кстати из слабенького материала (отюда видно, что это micrometals- 52, предпочтительнее sendust) и маловат по размерам. Если воняет значит теряет добротность, напруги выходят за рамки, срабатывает защита и БП выключается.
Причины,
1. слишком большая заявленная мощность несмотря на реальную и загрубленная защита, отсюда >>> большая нагрузка (что тянул неизвестно)
2. часто теряет ёмкость большой конденсатор, тогда бОльшая нагрузка ложитcя на другие элементы APFC, дроссель слабое звено, дальше развивается по первому сценарию.

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!

Последний раз редактировалось Leviafan 17.07.2016 13:14, всего редактировалось 1 раз.

  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
Leviafan А из-за конденсаторы жёлтого не может греться?
  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
Sania. писал(а):
конденсаторы жёлтого не может греться

я не слышал... теоретически, наверное, всё может быть...

Ну это сетевой фильтр, на "старообрядческих" блоках китайцы его вообще не ставили или уполовинивали. Я, правда, не видел ещё БП с APFC , без полного сетевого фильтра (а именно: два конд. CX1; две индуктивности L; и два конденсатора CX2), .. да, номиналы деталек могут быть уменьшены, но он всегда есть в полном составе.

Там довольно малые токи протекают ~2А. входящая и исходящая ветка решительно разделены перегородкой, вот надо подумать, что будет если будет межвитковое в одной ветке? >>> не будет симметрии обмоток...???
выпаять да перемотать новой проволокой...
#77

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!

Последний раз редактировалось Leviafan 17.07.2016 13:16, всего редактировалось 1 раз.

  Hellblaze

Member
Статус: Не в сети
Регистрация: 10.10.2014
Откуда: SaintPetersburg
Leviafan писал(а):
там нечему грется, скорее всего дроссель APFC или ДГС.
Поледствия:
1. APFC, если мал или сделан из худшего материала (отсюда невидно), то теряет добротность, увеличивается нагрузка на ключи, и заканчивается БАХ-ом и вышибанием, транзисторов PWM, входного моста, предохранителя, термистора, пробок... материальная часть -как повезёт.
2. ДГС, кстати из слабенького материала (отюда видно, что это micrometals- 52, предпочтительнее sendust) и маловат по размерам. Если воняет значит теряет добротность, напруги выходят за рамки, срабатывает защита и БП выключается.
Причины,
1. слишком большая заявленная мощность несмотря на реальную и загрубленная защита, отсюда >>> большая нагрузка (что тянул неизвестно)
2. часто теряет ёмкость большой конденсатор, тогда бОльшая нагрузка ложитcя на другие элементы APFC, дроссель слабое звено, дальше развивается по первому сценарию.

О, мудрый Сэнсей, это и был дроссель активного корректора. В итоге он погорел и бп при включении или замыкании уходил в защиту. Много на него не вешал: 4690+290+3fan+ssd+hdd, тем более, что в игры не играю уже давно и 290 на полную не включалась очень давно. В итоге сдал по гарантии в Юлмарт (Благо она там три года, а я про нее напрочь забыл), приняли, посмотрим что скажут. Пока что купил себе б\у Thermaltake TR2 700W
  neemestniii

Member
Статус: Не в сети
Регистрация: 27.06.2009
Откуда: Ефремовка.
Фото: 2
Sania. писал(а):
Это ничего о модели не говорит, посмотрите модель на корпусе.

Корпус не родной. Плата IW-P300AX rev. 1.2
  редкий_гость

Member
Статус: Не в сети
Регистрация: 23.01.2016
Откуда: Москва
Фото: 5
Добрый вечер!
Есть старенький бп kme pm-230w ver.2.01.
Вздулись конденсаторы в районе вывода разъемов - заменил на новые.

18444

Теперь на "холостом ходу" такие величины:
(+3,3)=3,37
(+5)=5,24
(-5)=4,79
(-12)=11,27
(+12)=11,85

Стоит ли обращать внимание на (-12)? И как эти показания можно "подтянуть"?

_________________
"Вы, мой друг, не аноним, вы - кое что похуже"

  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
редкий_гость писал(а):
Стоит ли обращать внимание на (-12)

не стоит... можно заменить конд. по -12V линии

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!

  SM.YURBAN

Member
Статус: Не в сети
Регистрация: 13.08.2006
Откуда: Калининград
Решил так сказать модернизировать блок питания старый (но надежный),
Путем замены 2х полевиков (мостов)
Стояли: Два 2SC2625 (400V 10A)
Купил и поставил вместо них: Два 2SC5200 (230V 15A)
После подключения БП и включения материнской платы (старая плата Pentium 3 специально для таких случаев)
секунды через 2 сгорел один резистор, ещё через 2 секунды, второй (обозначение на плате R7 и R8 соотв), они стоят как раз после двух мостов.

Блок питания с пассивным PFC.
Фотки весят по 1.5 метра каждая!

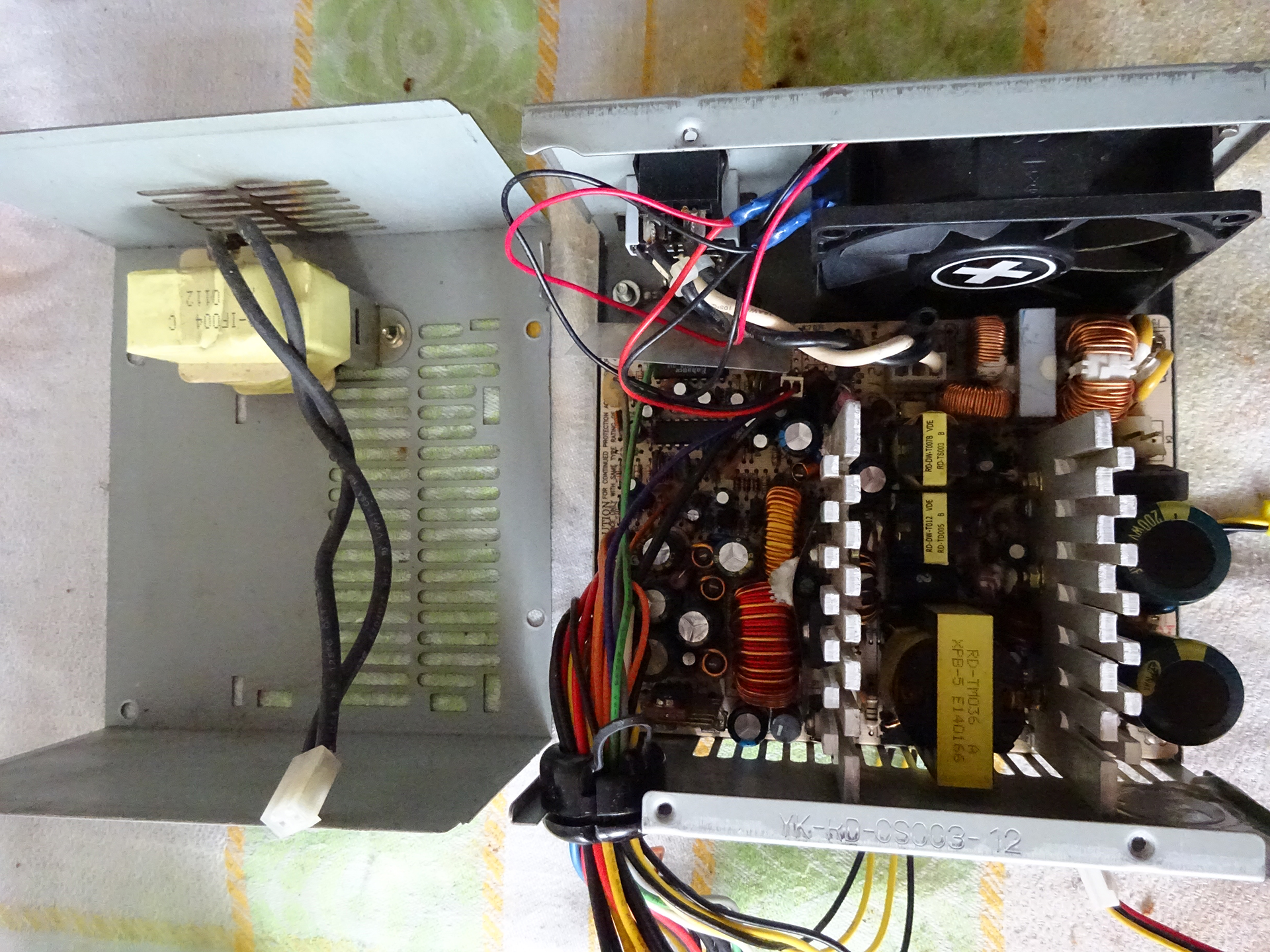

Фото платы БП (общее)

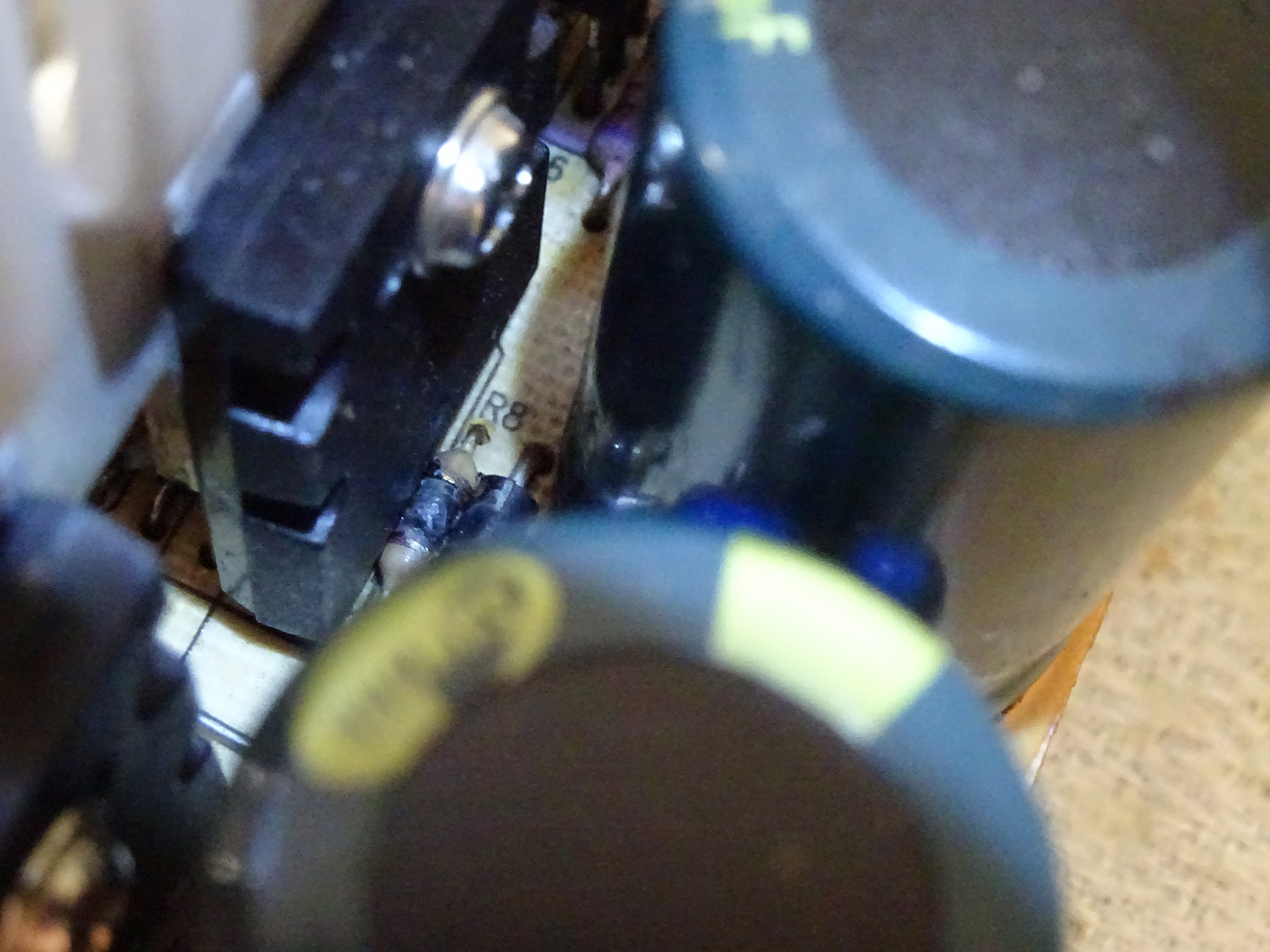

Сгоревший R7

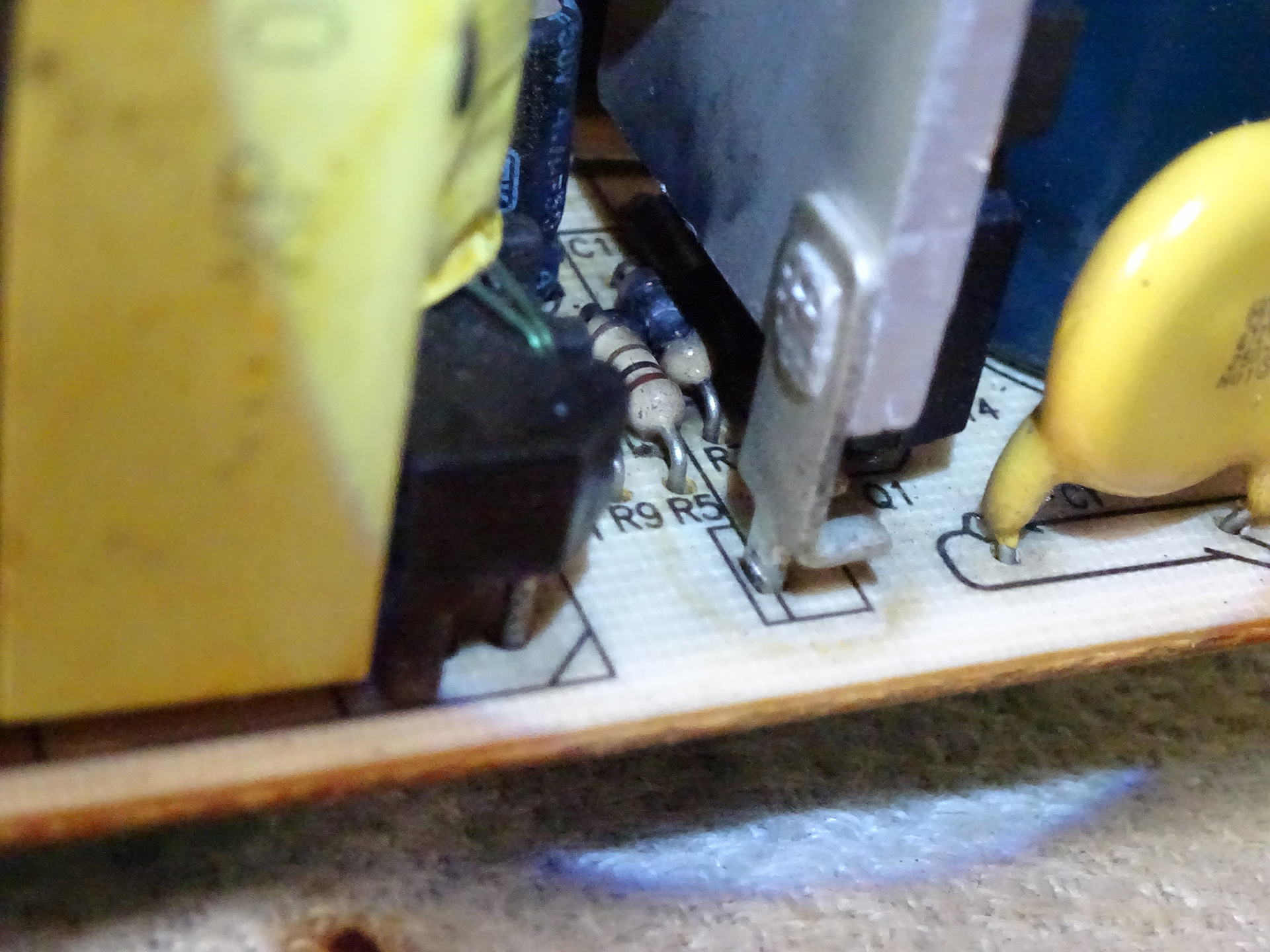

Сгоревший R8

Вопрос 1: если вместо них поставить, аналоги мощнее (больше Ампер по току), не сгорит ли ещё что-нибудь, стоящее после них.
Вопрос 2: как сделать по уму, чтобы больше нагрузки блок питания мог выдержать?! (5V, 3.3V, 12V)

_________________
youtube.com/hwmasters

  psilocebin

Advanced member
Статус: Не в сети
Регистрация: 27.06.2007
Откуда: Vzm-Msk
Фото: 2
SM.YURBAN
Хотя бы на напряжения смотрите, когда замену подбираете, одними "транзисторами" делу не поможешь.
SM.YURBAN писал(а):
Вопрос 2: как сделать по уму, чтобы больше нагрузки блок питания мог выдержать?! (5V, 3.3V, 12V)

Самое простое и экономически выгодное - купить более мощный БП.
  mol61

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 18
SM.YURBAN писал(а):
Стояли: Два 2SC2625 (400V 10A)

SM.YURBAN писал(а):
поставил вместо них: Два 2SC5200 (230V 15A)

:facepalm: :bandhead: :rtfm:

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.

  SM.YURBAN

Member
Статус: Не в сети
Регистрация: 13.08.2006
Откуда: Калининград
В общем скорее всего придётся покупать либо новый, либо китайский дешевый и с этого снимать элементы, поменял обратно NPN 400V 10A, заменил сгоревшие резисторы, при включении ничего не происходит.. но это лучше чем синеватые взрывы :lol:

Добавлено спустя 1 минуту 51 секунду:
mol61 я уже понял свою ошибку, думал стояли они последовательно, оказалось параллельно ) Надо было брать 400V 15A!

_________________
youtube.com/hwmasters

  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
SM.YURBAN писал(а):
ешил так сказать модернизировать блок питания старый (но надежный),
Путем замены 2х полевиков (мостов)
Стояли: Два 2SC2625 (400V 10A)

полевиков?!! так, товарищ, отойдите от БП на 10 метров и больше к нему не приближайтесь...
http://www.es.co.th/Schemetic/PDF/2SC2625.PDF
#77
SM.YURBAN писал(а):
Купил и поставил вместо них: Два 2SC5200 (230V 15A)


наверное от нечего делать прижимистые китайцы туда биполярники 400V 10-12A ставят?

SM.YURBAN писал(а):
Фото платы БП (общее)


так ЭМИ фильтр красивый - весь распаян. трансформатор вроде "большой" ERL-35, это 300-350W честных ватт, энерго-эффективность, правда, при данной топологии больше 70% не выжмешь. Усилить +12V двумя-одним диодной сборкой шоттки - mbr20100ct. Перемотать ДГС на 12V более толстым проводом. Ещё надо отследить защиту по току на супервайзор. конденсаторы 680uF 200V, по выходу 2200-3300uF, по выходу дежурки полимер (-ы) (PSA)
#77

SM.YURBAN писал(а):
Сгоревший R7 Сгоревший R8


заменить, проверить всю обвязку транзисторов, диоды, стабилитроны, конденсаторы.

SM.YURBAN писал(а):
Вопрос 1: если вместо них поставить, аналоги мощнее (больше Ампер по току), не сгорит ли ещё что-нибудь, стоящее после них.

дело не в амперах, а в скорости (Turn ON, Fall time), HFe
http://www.littlediode.com/datasheets/p ... E13009.PDF

включать через лампочку 40-100W

SM.YURBAN писал(а):
Вопрос 2: как сделать по уму, чтобы больше нагрузки блок питания мог выдержать?! (5V, 3.3V, 12V)


для начала погуглить что-ли: "умощнение, доработка Бп АТХ"
http://electro-tech.narod.ru/schematics ... rading.htm
http://www.rom.by/forum/Kak_povysit_moshchnost_BP
https://www.overclockers.ru/lab/15541/Power_Supply.html
http://pro-radio.ru/power/10076/
http://electro-tehnyk.narod.ru/docs/Dorabotka_ATX.htm

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!

Последний раз редактировалось Leviafan 05.08.2016 0:07, всего редактировалось 2 раз(а).

  SM.YURBAN

Member
Статус: Не в сети
Регистрация: 13.08.2006
Откуда: Калининград
Leviafan я всё понял, отнесу в сервис и заменю во вторичке диоды/транзисторы, зря полез в высоковольтную часть..
Спасибо! Очень доходчиво! Про биполярники не понял, SC вроде одно полярники, во всех Pdfках нету 2x5A

_________________
youtube.com/hwmasters

  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
гугл в помощь>>>
что такое полевой и биполярный транзистор? в чем отличие???
Цитата:
От биполярного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входные сопротивления, что связано с обратным смещением p-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах) , так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора может быть отделен от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в p-n переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов.

В сервис "транзисторы/диоды менять"? не ну за ваши деньги любые причуды... по моему это суп из топора, не проще ли новый купить?

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!

  Wolodja_ingenieur

Junior
Статус: Не в сети
Регистрация: 15.08.2016
Вложение:

БП Corsair HX650W, последние 4 дня стабильно по 4 бсода, вот ошибки. Подскажите, пожалуйста, какие в моем бп конденсаторы и какие лучше купить на замену?
А вот еще:
Цитата:
пару раз погасал монитор в режиме простоя, вентиляторы крутились, но он ни на что не реагировал, даже посте переключения тумблера на удлинителе все повторялось. Потом щелкнул тумблер на самом блоке питания, подождал сек 5 и вкл и только тогда он включился. Еще иногда включаешь комп, он начинает работать и вдруг погасает и начинает включаться по новой.


У вас нет необходимых прав для просмотра вложений в этом сообщении.
_________________
FractalDesignDefineR5
CorsairHX650W
i72600K@4500GHz
CorsairVengeance2x4Gb
AsusP8P67Deluxe
AsusXonarEssenceSTX
MSIGTX970
SSD120Gb
HDD1Tb

  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
Да вы шутите, нафига кому ваши коды ошибок и симптомы, конденсаторы приборам меряют и меняют если нужно, ну или если визуально вздулись. Я же вам посоветовал поставить другой на проверку, будите менять даже если не в БП проблема? Ставить надо низкоимпедансные и высокотемпературные, какие номиналы стоят, те и ставьте, полярность соблюдайте, смотрите не убейтесь и не спалите весь комп с БП. Не уверен что вы дежурку от основного отличите, лучше отдать хотя бы радиолюбителю с опытом и знанием.
  Leviafan

Member
Статус: Не в сети
Регистрация: 02.10.2010
Фото: 24
да эт я его в другой теме запужал :grob:

_________________
Граждане! Не трогайте мокрыми руками голые провода! Они от этого ржавеют!
