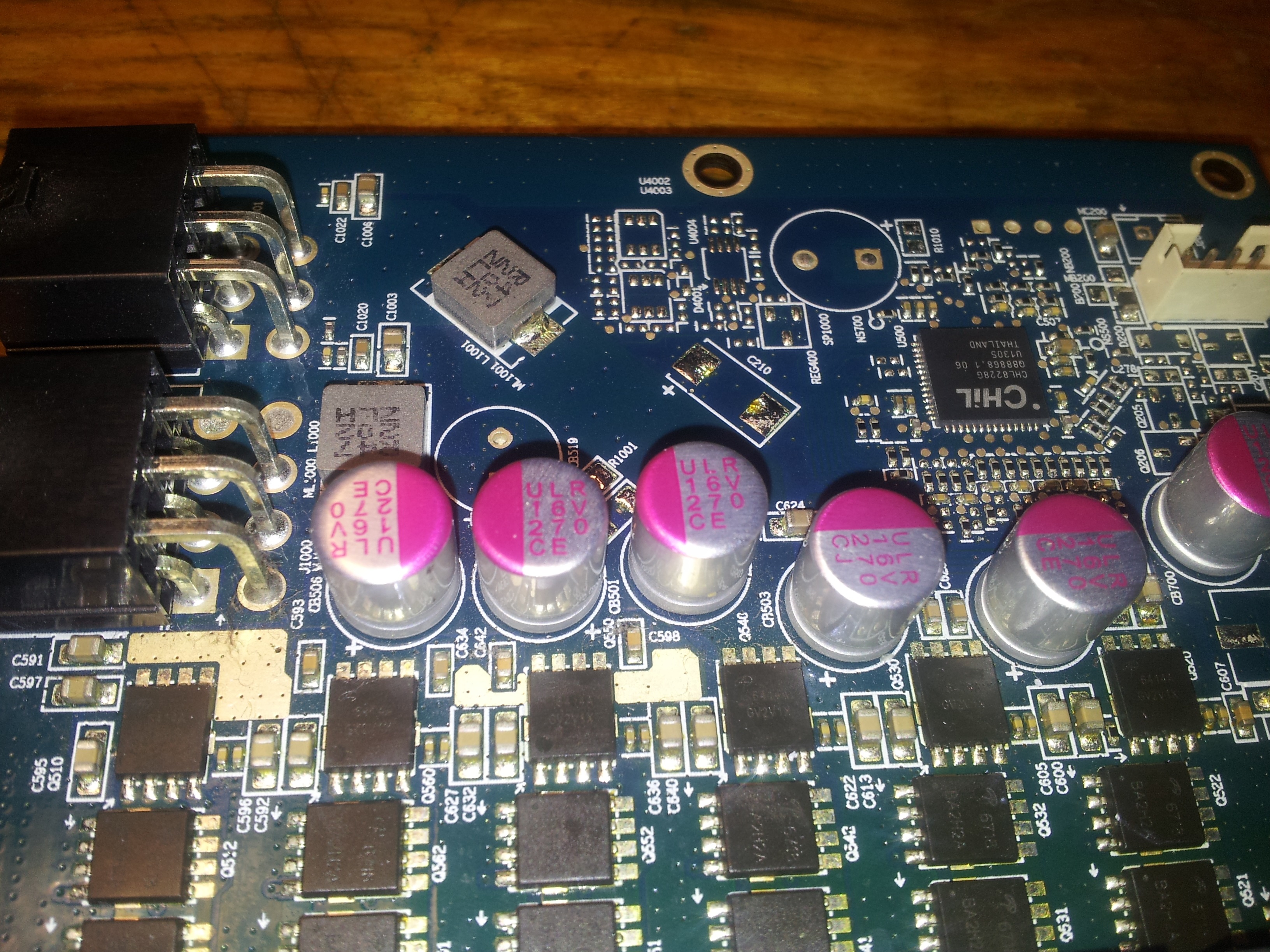

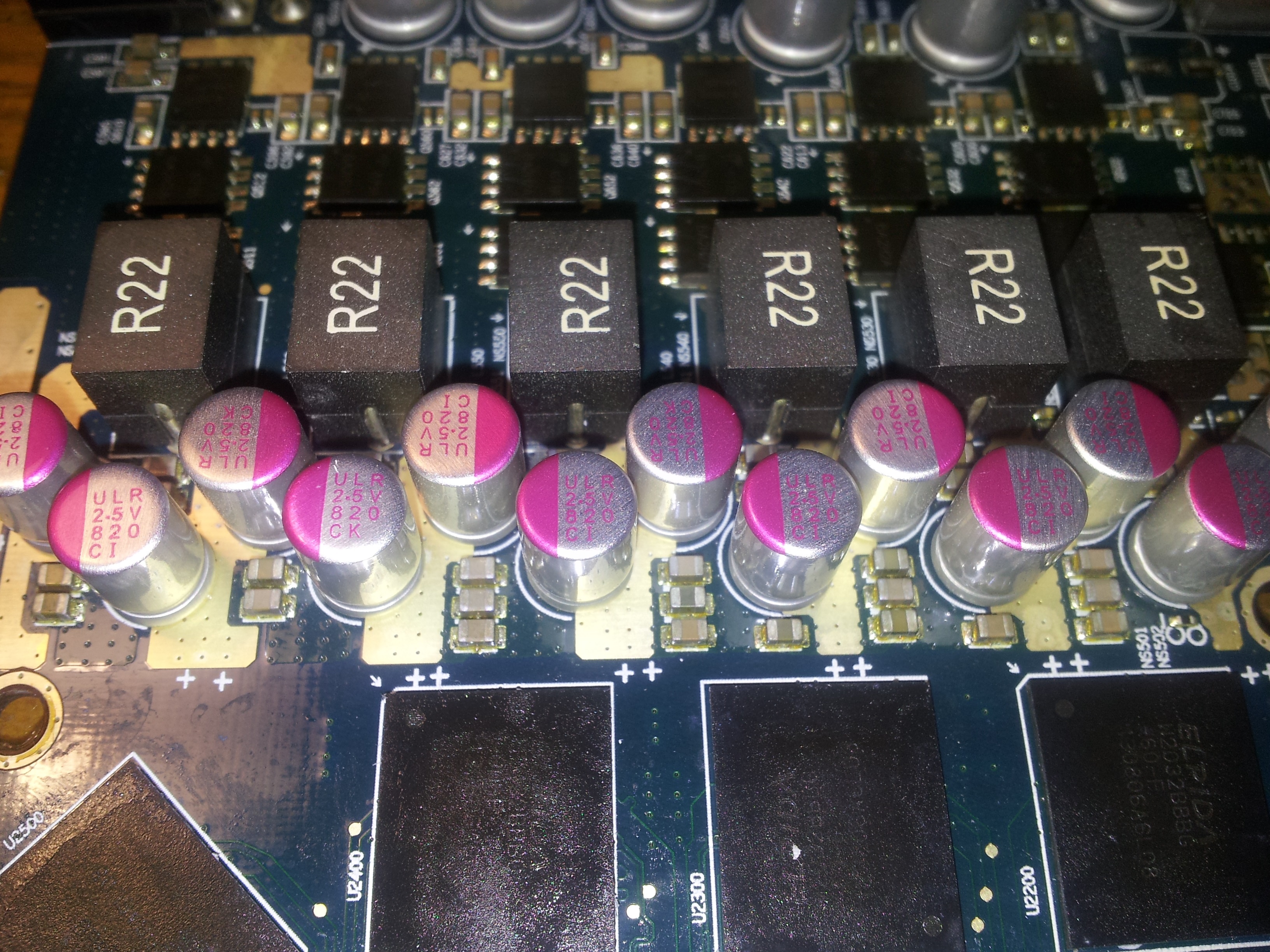

В: "Можно ли научится ремонтировать ноутбуки\планшеты\видеокарты, не имея технического образования?"

О: "Можно, но нужен хороший мастер, который вам все покажет, расскажет, научит и обьяснит. Такого человека найти не просто, так как эти люди ценят свое время, знания и делится особенно секретами не хотят. В основном, информацию придется черпать с форумов, но при желании - все получится. Дорогу осилит идущий."

В: "С чего начать?"

О: "Начать с общения на профильных форумах, знакомствах и сборе информации. Получении базовых навыков пайки и ремонта. Получить информацию о основных принципах разборки-сборки техники подобного рода, ну и конечно же ее ремонте. Если есть возможность устроится в месный СЦ на сборку-разборку ноутбуков - это будет лучший опыт. Можно прочитать пару-тройку умных книжек, а лучше закончить какой то ВУЗ, но если уж хочется прямо сейчас и сразу, то на форумы и общаться, читать, смотреть видео - набираться знаний."

В: "Сколько денег необходимо вложить в оборудование? Какие инструменты нужны для начала деятельности?"

О: "Колличество денег варьируется от того оборудования, которое вы выберете. Начать можно и с 500$, но для того что бы комфортно работать необходимо от 3000-5000$.

В: "Какое обрудование необходимо для ремонтна ноутбуков\планшетов?"

1) ИК-паяльная станция.(дальше "паялка" или "икашка")
Цена варьируется от самодельной, себистоимостью от 150$, до брендовой, стоимостью от 1500$ до 7000$.
#77
По паялкам сломано много копий на профильных форумах. В целом, народ работает на том, на чем приловчился. Кто то паяет на "керамике", кто то на "икашках", кто то на "воздухе", кто то вобще на "свете" собранном из старого РС-корпуса, двух ламп-софитов, димеров и сопротивления. Конечно, успешные сервиса переходят на дорогостоящие ИК, ну а начинающему мастеру по ремонту ноутбуков - можно начать и с самодельной паялки. Концепция сьема-поставки BGA от этого не изменится, а денег на первом этапе полчится сэкономить прилично. От себя скажу, что если мастер плохой, то даже самое дорогое обрудование не сделает его хорошим, а если мастер хороший, то он и на самодельной паялке будет ремонтировать платы, без особых проблем.

2) Воздушная паяльная станция. (дальше "воздух")
#77

"Воздух" нужен для того что бы снимать-ставить всякую мелочь на плате: контроллеры, резисторы, кондеры, разьемы, кнопки и т.п. Очень удобен тем, что можно быстро снять и быстро поставить нужную деталь, при этом не нагрервая всю плату. Работа с "воздухом" требует определенной сноровки, так как температуры на выходе могут быть вплоть до 450с, и угробить текстолит платы можно очень быстро. В среднем, нормальный китайский "воздух" можно купить за 100$. В комплекте будет идти сам "фен" и паяльник с подставкой. В принципе этого уже хватит что бы делать простой ремонт, типа замены разьемов, отдельных планарных микросхем и прочей мелочи на плате.

Заменить икашку воздухом не получится. Для снятия-постановки BGA чипа на плату, нужны температуры от 200с-210с, и равномерный прогрев всей платы, дабы текстолит платы не выкручивало из-за перепада температур.

3) Увеличительный прибор. Как минимум хорошая лупа, которую можно поставить на стол или плату, что бы не держать в руках. Оптимально- лампа с радиальной подсветкой, в центре лупа, лампа на настаиваемом штативе. Дополнительно, идеально иметь в хозяйстве бинокулярный микроскоп 20-40х будет вполне достаточно. Цена подобных вещей сильно разнится. Нужно выбирать то что по карману. Хорошая лампа может стоить 100-150$, а хороший микроскоп и до 500$. По б\у можно найти сильно дешевле.
#77

4) Комплект подручного инструмента:
#77
-универсальный китайский комплект - отвертка и насадки.
-пинцеты (прямые, боковый, разные)
-щетки различного размера и жесткости
-металические и пластиковые лопатки
-медиаторы, пластиковые карточки, присоски
-прочая мелочь, которой удобно поддевать и доставать в труднодоступные зоны

5)BGA станция и комплект масок-трафаретов для насенения BGA шаров. от 100$, и дальше по 5-7$ за каждый трафарет. Если покупать полный стартовый набор(120-130шт), то будет существенно дешевле. Основных трафаретов, с которымы придется работать (постоянно или время от времени) где то 15-20 едениц.В настоящее время тенденция такая, что каждый новый чип, несет на себе новый рисунок контактной группы, поэтому переодически придется докупать по 1-2 трафарета раз в пол года.
#77

У микросхем в корпусах BGA выводы представляют собой шары из припоя, которые при снятии микросхемы с платы могут слипаться друг с другом, могут частично или практически полностью оставаться на плате. Поэтому после снятия такой микросхемы с платы, как правило, нужно восстановить ее контакты. Размер шаров и их расположение зависит от конкретной модели микросхемы. В некоторых случаях получается использовать универсальные трафареты с определенным шагом контактов, хотя есть микросхемы со сложным распределением выводов, что обуславливает применение трафаретов, предназначенных только для определенных моделей микросхем.Сейчас на производстве используются шары из бессвинцового припоя, но при покупке б/у BGA микросхем можно получить микросхему с "накатанными" шарами из припоя, содержащего свинец. Если ИК слабая, либо опыта еще недостаточно, то желательно "перекатать" безсвинцовый припой с завода, на свинцовый - это даст возможность быстрее "посадить" чип на плату, при меньших температурах. Безвинцовый припой плавится при 210-220с, в то время как свинцовый плавится с 180с, что существенно увеличивает шансы успешной посадки чипа на плату. Превышение 220с и более градусов при посадке чипа на плату, чревато выходом из строя самой микросхемы.
#77

6) Расходники:
#77
- 0.5\0.65 мм BGA- шары. Можно брать для начала по 100 000 шт. (на первое время хватит)
- флюс для пайки
- олово
- изопропиловый спирт
- средство для снятия лака "Ноготок" или что то в этом роде.
- WD40
- cинтетическое масло
- наборы силиконовых термоинтерфейсов
- сильные моющие средства для кухни (лучше для отмывки духовок) - покажу отдельное видео скоро.

7) Диагностическое оборудование. ( Мультиметр, Осцилограф, пост-карты, Лабораторный блок питания, измеритель RLC )

- программатор ( Будет использоваться постоянно и часто в работе. Вещь крайне необходимая. Моделей много, как и производителей. Цена может доходить до 500$. Для начала, рекомендую остановится на модели EZP2010 - стоит 30$, очень быстрый, работает со всеми основными flash-микросхемами.)
- мультиметр ( Ваше главное оружие. Используется везде и постоянно. Можете начать с самой дешевой, китайской модели за 2-5$, а далее перейти на что то более серьезное.)
- лабораторный блок питания ( Вещь очень нужная и ценная. Хорошая модель стоит 200-400$. В основном, используется для "допаливания" того что не догорело на плате, и мешает диагностике. Такие ситуации очень распространены с залитыми ноутбуками, когда после отмытия и просушки, не представляется возможным локализировать поврежденную область, и вся материнская плата находится в "коротком замыкании".)
- пост-карты ( На первом этапе пригодятся для первичной диагностики, по мере накопления опыта будут все больше пылится на полке. Цена - от 20-50$)
- осцилограф ( Используюется в работе очень редко. Одни мастера используют, другие нет. Цена вопроса - от 400$ - 1000$ в среднем.Все субьективно. Я бы не рекомендовал тратится на начальном этапе.)
- измеритель RLC (Опять же. Субьективно. В целом, можно обойтись в работе и без него. В последствии, можно купить, вмеcте с осцилографом, когда четко будете осознавать где именно в ремонте вам не хватает этого оборудования. Цена - 250-300$)

#77

В: "Как определить новый чип или старый?"

О: "В маркировке микросхем кроме информации о модели содержаться информация о дате производства. Кодировка информации о дате и ее положение зависят как от производителя, так и от конкретной модели микросхемы. Ниже приведен(ы) пример(ы) маркировки микросхем с указанием информации о дате производства."

Правильная идентификация комплектующих очень важна в работе. Колличество недобросовестных поставщиков -очень высокое(особенно Китай). Вам абсолютно легко и непринужденно могут продать старые чипы, выдавая их за новые.

Чип произведен(AMD RS880) в 2014м году. (первые две цифры маркировки - это год производства)
#77

Чип ( N13EGTX-A2 GeForce 680M) произведен в 2012м году, ревизия ядра А2.
#77
