HansGRB7, ну как я и предполагал, спасибо.
Видео я это видел, только не понял что там он рассказывает?

Подскажите, делал кто-то лазерную гравировку черных pbt кейкапов? Видно буквы нормально?
Интересно, в целом, pbt гравируется так же как и ABS пластик или хуже?

нет поддержки QMK. По мне это минус. Но может, вам qmk и не важна...

ИМХО
для вкатывания лучше взять гммк про, или keychron q1, все эти доски самокопирование друг друга не в лучшем виде, особенно акко, первой можно отдать предпочтение

Кто в теме QMK подскажите плиз.Я смотрю на сайте QMK в разделе поддерживаемых клав есть GMMK PRO, но нет GMMK TKL. Аналогично вижу на сайте самой глориус что они для PRO и TKL выкладывают разный софт для работы с настройкой клавы. Вопросы в общем следующие:
GMMK TKL можно прошить на QMK?
QMK может выполнить следующий трюк - хочу запрограммировать некий пароль который клава должна вводить при нажатии определенных комбинаций клавиш (ни в коем случае не на одну кнопку). И чтобы куда я с этой клавой приходил мог бы через эту комбинацию запускать выполнение последовательности ввода этого пароля. Сейчас у меня такое в стандартном софте GMMK можно сделать в виде макроса но включение макроса вешается на одну кнопку, а это совсем уж не секьюрно.

В официальной версии поддержки пока нет, но для поддержки чипов Sonix и их клонов есть отдельный форк https://github.com/SonixQMK/qmk_firmware, в котором якобы есть поддержка GMMK TKL, но только определённых версий:

При этом на основном чипе должно быть написано, вероятнее всего, VS11K13A (это переименованный SN32F268). Проблема может быть в том, что для GMMK fullsize появилась новая версия rev4 с чипом VS11K28A, который вроде бы представляет из себя переименованный CH555 (8051 MCU, 8KB SRAM, 64KB Flash), и какой-либо поддержки для этого чипа не ожидается в принципе. Есть вероятность, что аналогичные чипы всплывут и в новых версиях других клавиатур.

Как всё это прошивать — не знаю, у меня такого железа нет, и в деталях его работы я не разбирался.

Клавиатура GMMK PRO изначально рекламировалась как имеющая поддержку QMK, поэтому там фокус с заменой нормальных чипов на хлам уже не проходит — на самом деле они тоже пытаются продвинуть новую версию на WB32F3G71xx вместо изначального STM32F303, но для этого им пришлось заняться написанием и пропихиванием патчей для поддержки этого семейства чипов в ChibiOS-contrib (что вроде бы даже получилось), но прошивки для новой версии GMMK PRO с этим чипом я пока не видел.

Ещё есть информация, что в новых ревизиях Keychron Q1 сменили чип с ATmega32U4 на STM32L432 (видимо, тот же, что они поставили в Keychron Q2), но добавлять поддержку этой ревизии Q1 в QMK разработчики из Keychron почему-то не спешат (хотя Q2 уже добавили), поэтому некоторые покупатели Q1 вынужденно встают в позу ждуна. По слухам, с новой ревизией платы сейчас идут модели Q1 с энкодером, без энкодера могут быть и старые.

мда я ожидал что там стоит STM32. А там на деле абракадабра. Хорош вы пролили свет на эту тему. Опять разберу чтобы повнимательнее сфоткать чипы.

Сейчас с наличием чипов такие проблемы, что сплошь и рядом и STM32, и даже ATmega32U4 меняют на неведомую китайскую абракадабру (хотя вот Keychron где-то смог урвать партию STM32L432). В некоторых моделях Durgod тоже сначала стояли STM32F070, а потом вдруг без изменения названия модели появилось что-то неведомое и не поддерживаемое в QMK.

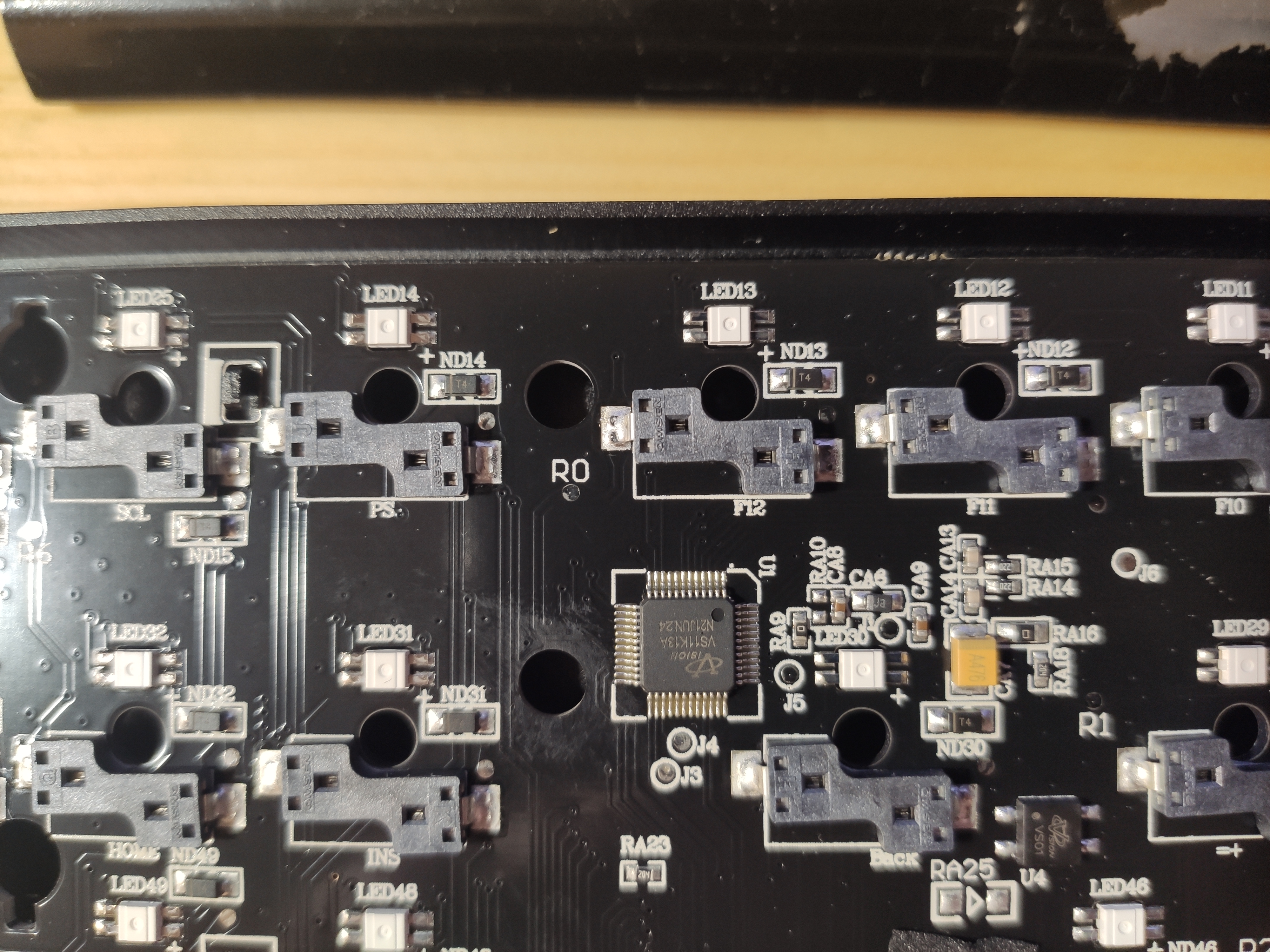

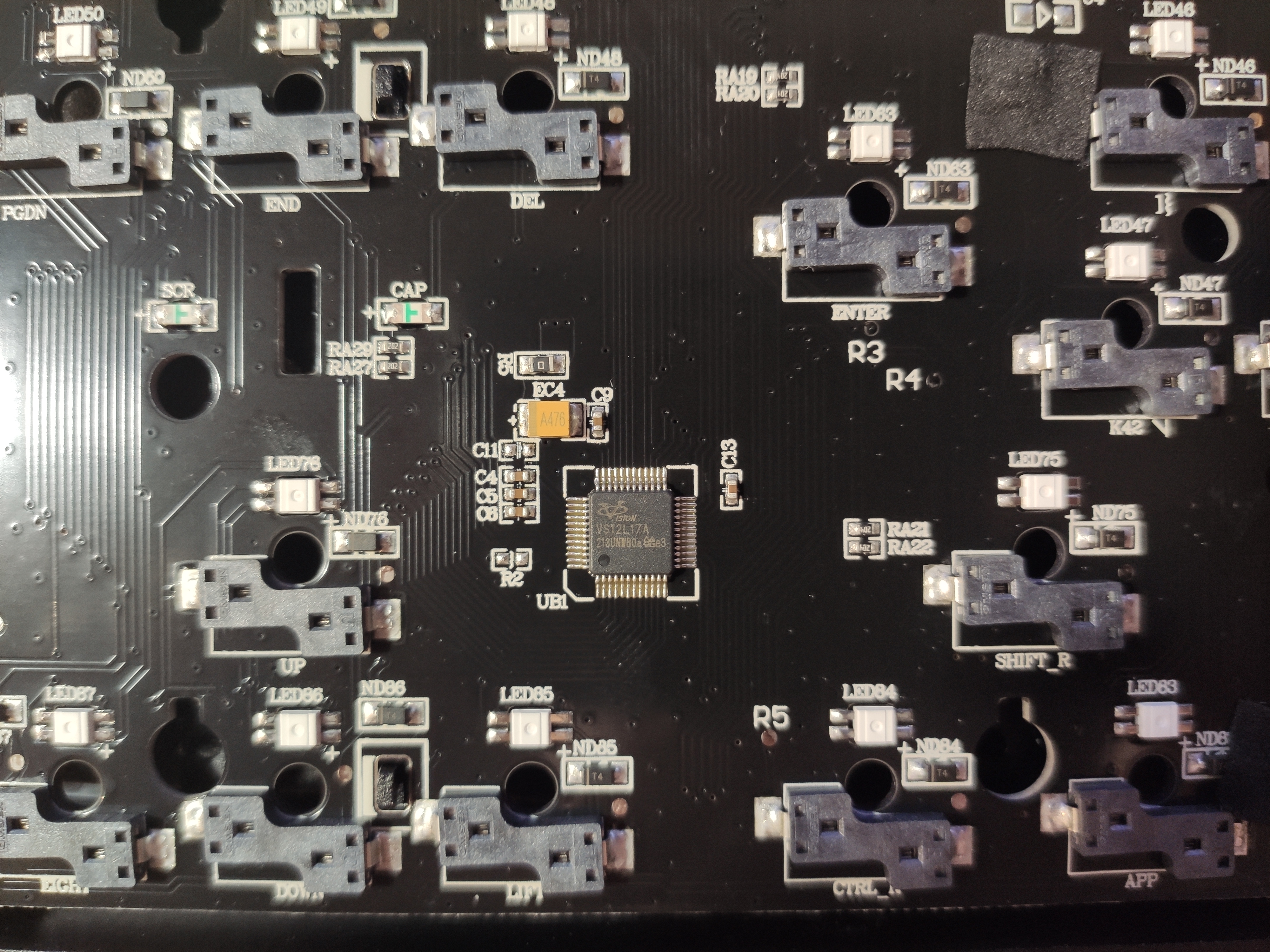

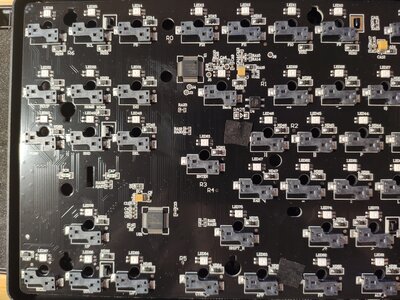

Микроконтроллеры GMMK TKL заказ из Америки от 12.2021



Добавлено спустя 30 минут 15 секунд:
vsu_ Научите плиз искать свою версию прошивки. Я не вижу на сайте подходящего описания. Или не понимаю, что там написано.

https://github.com/SonixQMK/qmk_firmwar ... s/gmmk/tkl

У меня получается три чипа для клавы ISO
VS11K13A

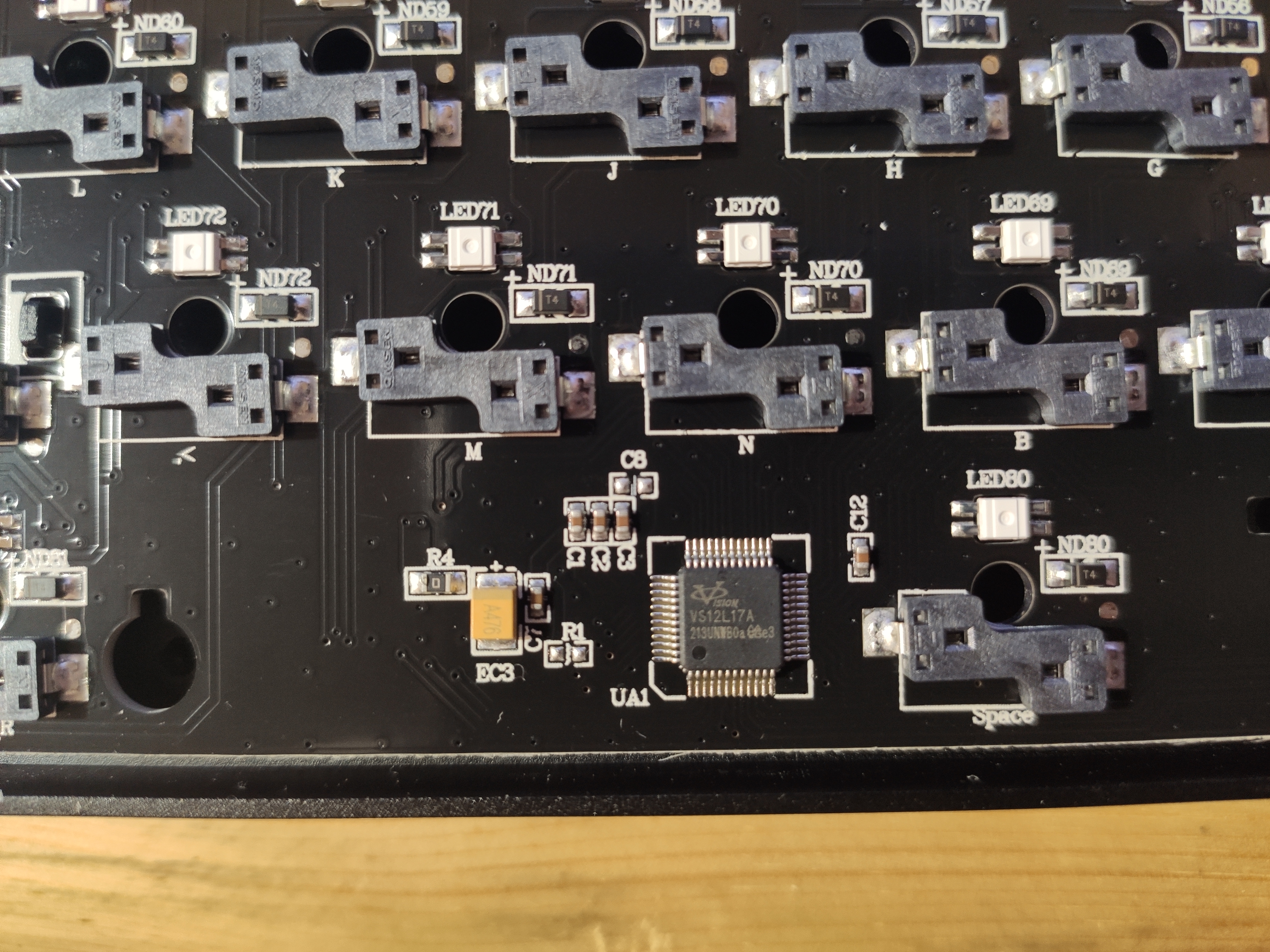

VS12L17A - 2шт

SN SS12116xxxxx

P.S. Походу осилил вроде как эта
https://github.com/SonixQMK/qmk_firmwar ... k/tkl/rev3

Как обычно, сборки из левых форков приходится искать во всяких левых местах

https://github.com/gloryhzw/qmk_tool/wiki/VIA-OpenRGB-for-GMMK, прошивка для TKL REV3 ISO там есть, а вот руководство по прошивке лежит на youtube (там шьют fullsize, соответственно для TKL нужно будет выбирать свой файл прошивки).

Ну и производитель опять кое-что «оптимизировал»:

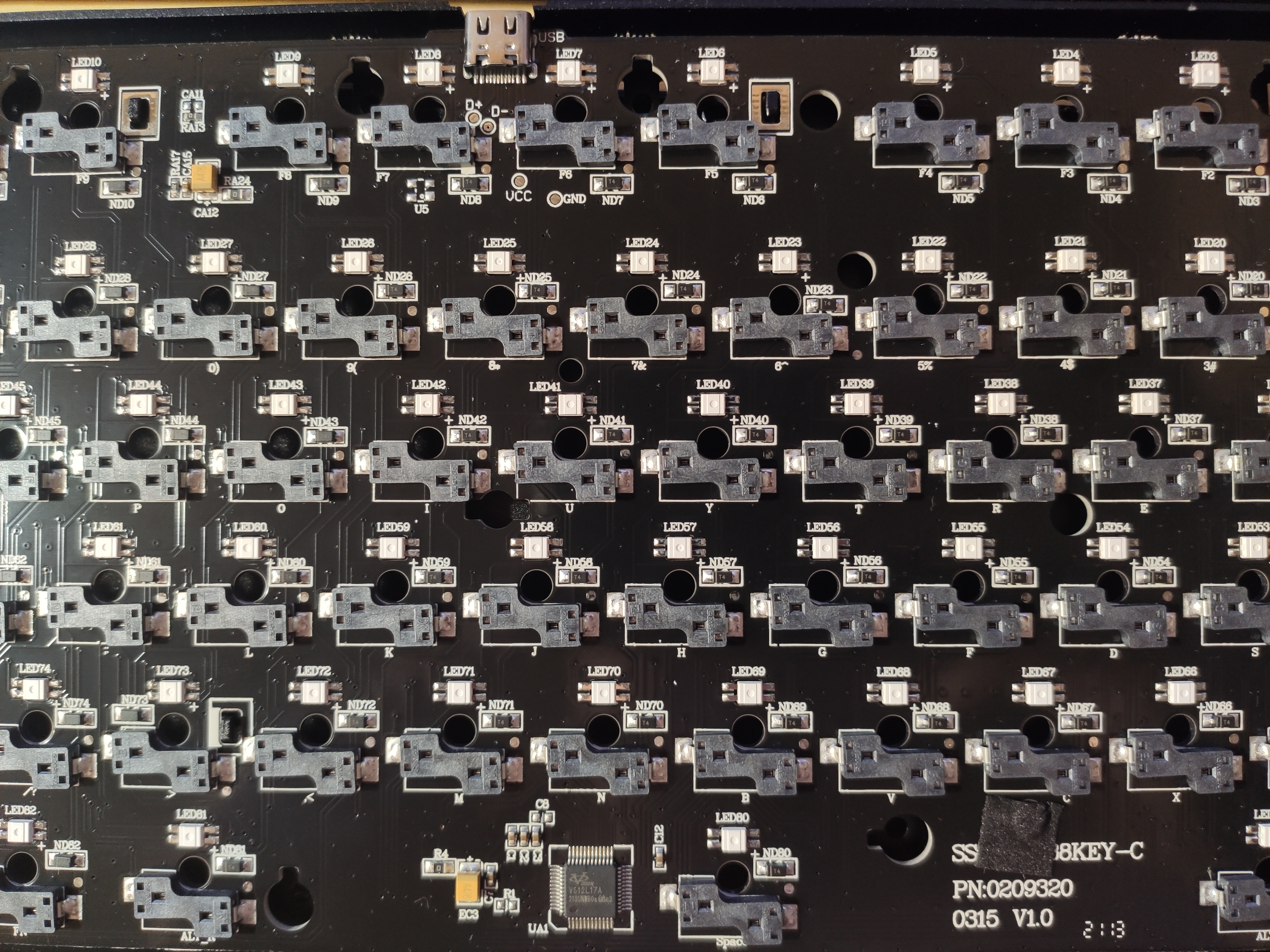

Похоже, на месте U5 должен был стоять чип для защиты USB от разрядов статики, однако производитель посчитал, что не ставить его, во-первых, дешевле, во-вторых, приведёт к тому, что покупатель быстрее пойдёт в магазин за новой клавиатурой
Кроме того, в районе USB-разъёма нет пары резисторов 5.1к, что, вероятнее всего, означает, что при подключении к порту USB Type C кабелем C-C эта клавиатура работать не будет (и действительно, относительно свежая жалоба на неработоспособность GMMK TKL при таком подключении таки имеется). (Если вдруг возникнет необходимость такого подключения, придётся использовать лишний переходник, чтобы подключить по схеме C-A-C, или промежуточный хаб опять-таки с портом типа A.)

я с начало удивился, но с кабелем TypeC <-> TypeC клава не пашет, но я не придал этому значение. Спасибо за наводку, когда нибудь допаяю пару smd если это все так просто как звучит.

Их только придётся как-то паять прямо к разъёму (предварительно выяснив разводку конкретно этого варианта разъёма — там бывают вариации в плане расположения пинов CC и SBU).

А вопрос с QMK так и не был раскрыт. Еще раз позволю себе наглость поднять его

QMK может выполнить следующий трюк ??? - хочу запрограммировать некий пароль который клава должна вводить при нажатии определенных комбинаций клавиш (ни в коем случае не на одну кнопку). И чтобы куда я с этой клавой приходил мог бы через эту комбинацию запускать выполнение последовательности ввода этого пароля. Сейчас у меня такое в стандартном софте GMMK можно сделать в виде макроса но срабатывание макроса вешается на одну кнопку, а это совсем не секьюрно.

Такое QMK умеет? а то может и не надо оно мне пока что.

Добавлено спустя 17 минут 27 секунд:
vsu_ А вы не в курсе есть ли готовое ПО способное сдампить текущую оригинальную прошивку GMMK TKL и способное потом залить дамп обратно в случае чего? бэкап сделать без паяльника. Мало ли что может не так пойти с QMK...

Добавлено спустя 11 минут 42 секунды:
Полезная статья

https://www.pcgamingrace.com/blogs/news ... p-shortage

Что значит для вкатывания? Взял на пробу akko mod007 за 11200 думаю нормальный вариант, QMK мне не нужна абсолютно. Мне нужна хорошая база, желательно с негремящими стабами, крутилкой и приятным дизайном.

Как решение в лоб: комбинация клавиш включает layer, в котором на одной клавише висит макрос с паролем. Такое QMK должен уметь, надо только захотеть написать правильно код.

Если имеется в виду одновременное нажатие нескольких клавиш, тут есть несколько способов:

1) Просто через переключение слоёв, возможно, последовательно через несколько слоёв (причём для этого можно задействовать и клавиши, обычно используемые только для короткого нажатия без удержания, если назначить им функции вида LT(x, KC_y) вместо KC_y). Хотя LT может плохо работать, если используется не на слое, активном по умолчанию (впрочем, можно использовать LT для входа на первый слой, а уже на нём какие-то клавиши переназначить на обычные MO(n) для перехода на следующий слой). Модификаторы можно заменить на LM(x, MOD_y), но тут поддерживаются только левосторонние модификаторы.
Плюсы этого метода — его можно настроить даже через VIA (хотя там доступно довольно мало слоёв, и расширить вряд ли получится — не влезет в область EEPROM) или через веб-конфигуратор (но это неактуально, если клавиатура не поддерживается в апстриме QMK). Минусы — расплодившиеся почти пустые слои могут жрать довольно много места в прошивке, а флеш в контроллере не резиновый.

2) Key Overrides — можно переопределить действие любой клавиши, если она нажимается одновременно с указанным набором модификаторов, не создавая лишних слоёв для них. В принципе можно скомбинировать этот метод с первым, добавив к обычным модификаторам ещё и необходимость переключения в нужный слой.
Для использования этого метода (как и всех последующих) нужно пересобирать прошивку из исходников.

3) Combo — можно выбрать любой набор клавиш, при почти одновременном нажатии которых (в пределах COMBO_TERM — по умолчанию 50 мс) будет выполняться любое доступное в QMK действие (в частности, можно назначить туда пользовательский код клавиши, в обработчике которого потом делать что угодно).
В этом варианте не обязательно использовать модификаторы вообще — можно собрать комбо из обычных клавиш, только нужно учитывать, что при обычном нажатии клавиш, входящих в какие-либо комбо, будет добавляться задержка на время COMBO_TERM (либо до отпускания клавиши, если это произойдёт раньше). По умолчанию комбо можно собрать максимум из 8 клавиш, но настройками можно поднять это ограничение хоть до 32 (либо, наоборот, уменьшить до 6, чтобы чуть сэкономить память).

Наконец, если нужно, чтобы клавиши нажимались не одновременно:

4) Leader Key — можно назначить куда-либо код KC_LEAD (причём его опять-таки можно засунуть в другой слой или даже на комбо); после нажатия этой клавиши в течение некоторого времени (LEADER_TIMEOUT — по умолчанию 300 мс) последующие клавиши вместо обычной обработки будут записываться в буфер, затем при совпадении последовательности в буфере с заданной можно выполнить нужное действие. (Фактически это будет напоминать ввод короткого пароля, при совпадении которого с заданным в настройках будет выдаваться сохранённый длинный пароль.)


Насчёт дампа не уверен — в том видео показывали какой-то софт для прошивки, но я не уверен, что на этом чипе работает снятие дампа через загрузчик.

Вот еще нашел

https://mkbd.ru/post/qmk/



Восстановление кирпича после прошивки... ужасы на ночь

да, там должна стоять PRTR5V0U2X, но она никак не защитит клавиатуру от статики

эту защиту практически никто не ставит, сколько бы не стоило, даже на печатной плате за 90$ ее нет
но бывают случаи, что даже пишут в описании ГБ, ESD protection, вот только на каком уровне, мб на уровне пены, между платой и плейтом

почитал я добрых людей про прошивку GMMK TKL... пол ночи думал думал уже купил программатор (который идет по почте), но по итогу никто не может сказать на деле на сколько хватает той памяти, что останется в клаве после прошивки QMK для макросов и подсветки...ну и кирпич оказывается там получить как раз два так, как почитав переписку в дискорде за 4 месяца обнаружил что были случаи ошибки в коде прошивки (хорошо не во флешере) но судя по наличию ляпов в коде, ошибку можно поймать в любом месте. и получить кирпич даже следуя инструкции.... лучше погодить с годит... слишком свежий релиз до добра не доводит.
