Как правильно разогнать данную материнскую плату по шине? Обратите внимание, что модель без приставки "P", на старом синим биосе. Естественно по множителю NB заблокирован. Обновление биоса до последней версии не помогло. Если разгонять по шине, система не запускается и сбрасывается до заводских настроек. Если поднимать шину до 240, система запускается, но синий экран смерти при запуске винды. Напряжение и тайминги менял туда-сюда, пытаясь подобрать, не помогает. Просмотрел все гайды на данную тематику и на подобных материнских платах, ничего не помогает.

Моя система:

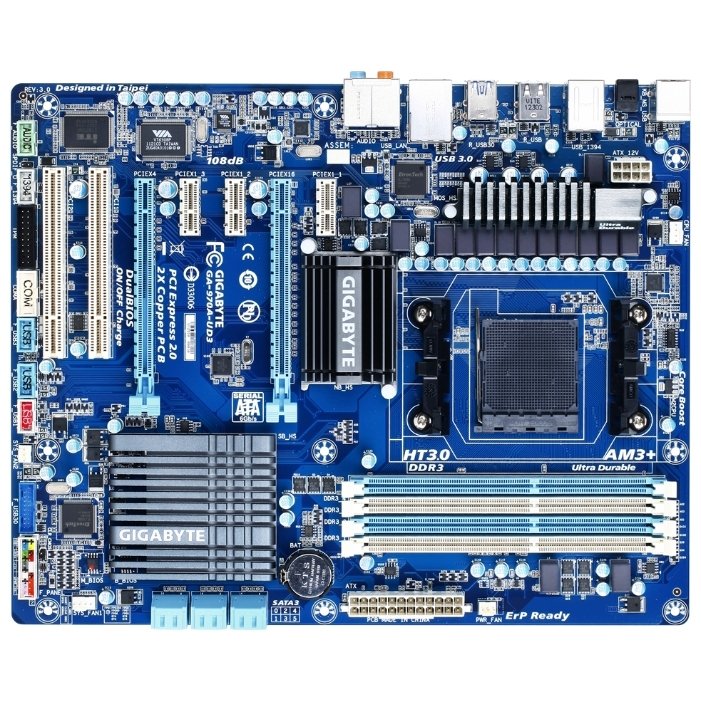

1. Материнская плата: Gigabyte 970A-UD3 rev 3.0
2. Процессор: FX-8320 (без приставки "E")
3. Две плашки ОЗУ: Kingston HyperX KHX1600C10D3/8GX (Вставлены в 1 и 3 слот, всё как нужно).
4. Блок питания: Corsair CX 600W.
5. Видеокарта: Asus R9 280X.
6. 2 SSD, 1 HDD.

С охлаждением всего этого всё на лучшем уровне!

Что конкретно мне нужно? Хочется поднять шину до 280, тем самым озу до 1866, NB до 2800. Проц 4200.

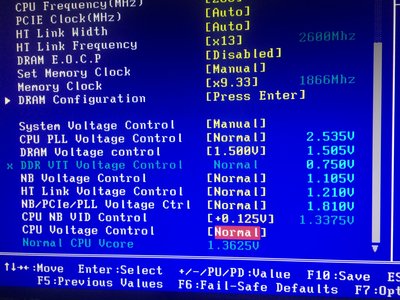

Ставил напряжение вот такие:
- CPU PLL: 2,5
- DRAM: 1.5
- NB: 1.145
- HT: 1.21
- NB/PCle/PLL: 1.82
- CPU/NB: 1.275
- CPU: 1.475
Энергосберегайка выключена.

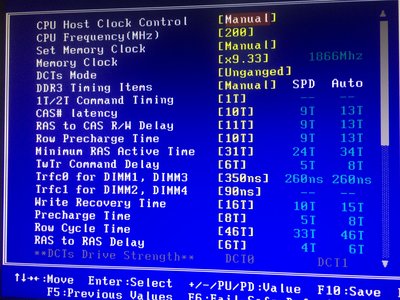

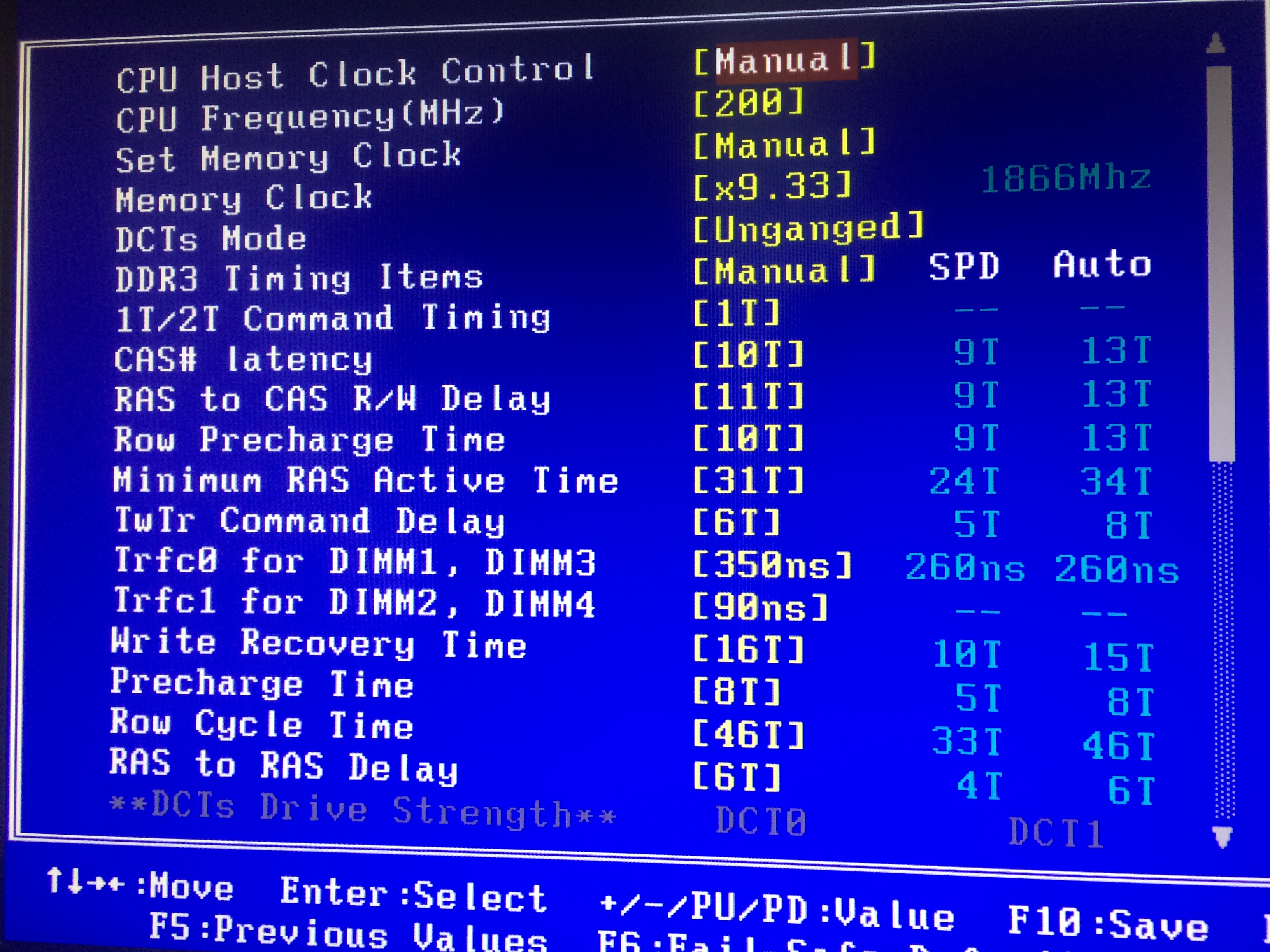

ТАЙМИНГИ ОЗУ:

➖ CT- 1T
.........................
➖ CAS - 10T
➖ RAS - 10T
➖ ROW - 10T
.........................
➖ MIN RAS - 27T
.........................
➖ TWTR - 6T
➖ TRFC0 - 350NS
➖ WRT - 16T
➖ PT - 8T
➖ RCT - 46T
➖ RTRD - 6T

При данных таймингам система запускается на стандартной 200 шине, и 1600 по памяти. На 1866 работает только одной планке. При других таймингах на любой шине - синий экран смерти при нагрузке и куча ошибок в Memtest86.

спокойно гонял cpu_nb за 2600+,возможно у тебя кривой биос на доску либо ты что-то не так делаешь,так же это еще от проца зависит,что бы память ошибками не сыпала напряжение подними 1,75v

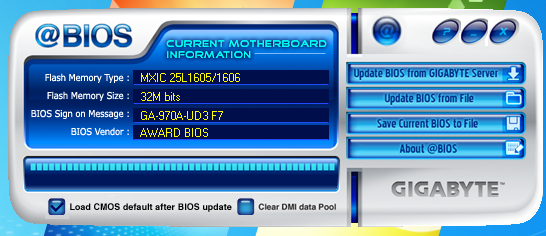

Да до обновления также было. Сейчас вот такой биос. Можешь точные настройки скинуть? Также попробую выставить.

на скрине биос f7 хотя на rev3.0 последний биос fde,походу ты ошибся с ревизией,посмотри в углу доски там написано какая

Да ты прав, 1.2 ревизия. Я почему-то перепутал её с другой платой)))

Добавлено спустя 48 секунд:
И что тогда бетку F8f ставить?

тоже 1.2,да можешь у меня норм работает

А сколько ты по шине выставлял? Напруга на ND и ядро процессора такое же как у меня?

по разному делал тебе нужно где-то 240

Всё тоже самое, после обновления биоса. Если шина выше 240, то вообще не запускается и сбрасывается до 200. Если 240, то при запуске винды сразу же перезагружается комп, без синего экрана. Даже поднятие напряжение до 1.75 ничего не дало. Не знаю, либо дело в материнке, либо в блоке питания, такое ощущение что нагрузку что-то не держит, и тупо происходит ребот системы.

делай множители ниже,а вообще зачем тебе шина?там все множителями гонится норм,это если нужно память выше чем 2133 тогда нужно шиной гнать

NB поднять хочу выше 2200. Ибо множителем она не поднимается. Всё это нужно для игр. На других материнках поднимал озу и проц, разница не ощутимая была, поднимал NB прирост был бешаный.

как это не поднимается?где смотрел?

CPU-Z.

Добавлено спустя 35 секунд:

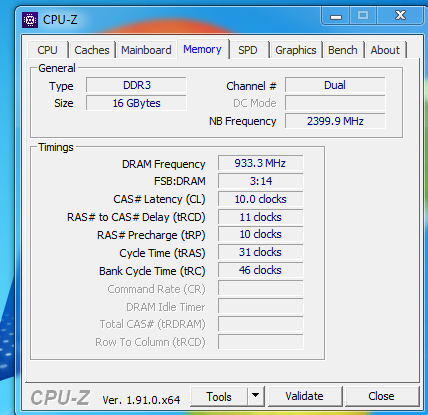

Сейчас фото сделаю биоса, и скрин с CPU-Z

Добавлено спустя 39 минут 46 секунд:
Короче до 2400 NB поднялось на обновлённом БОИС. 2600 - уже не заводится. Если оставить 2400 и чуть поднять по шине к примеру 220, то при запуске системы происходит резкая перезагрузка

на скрине половины напряжений не видно,делай полные скрины
для 2600 надо сделать напряжение на cpu_nb 1,3-1,35v,шину пока не трогай,llc какое?

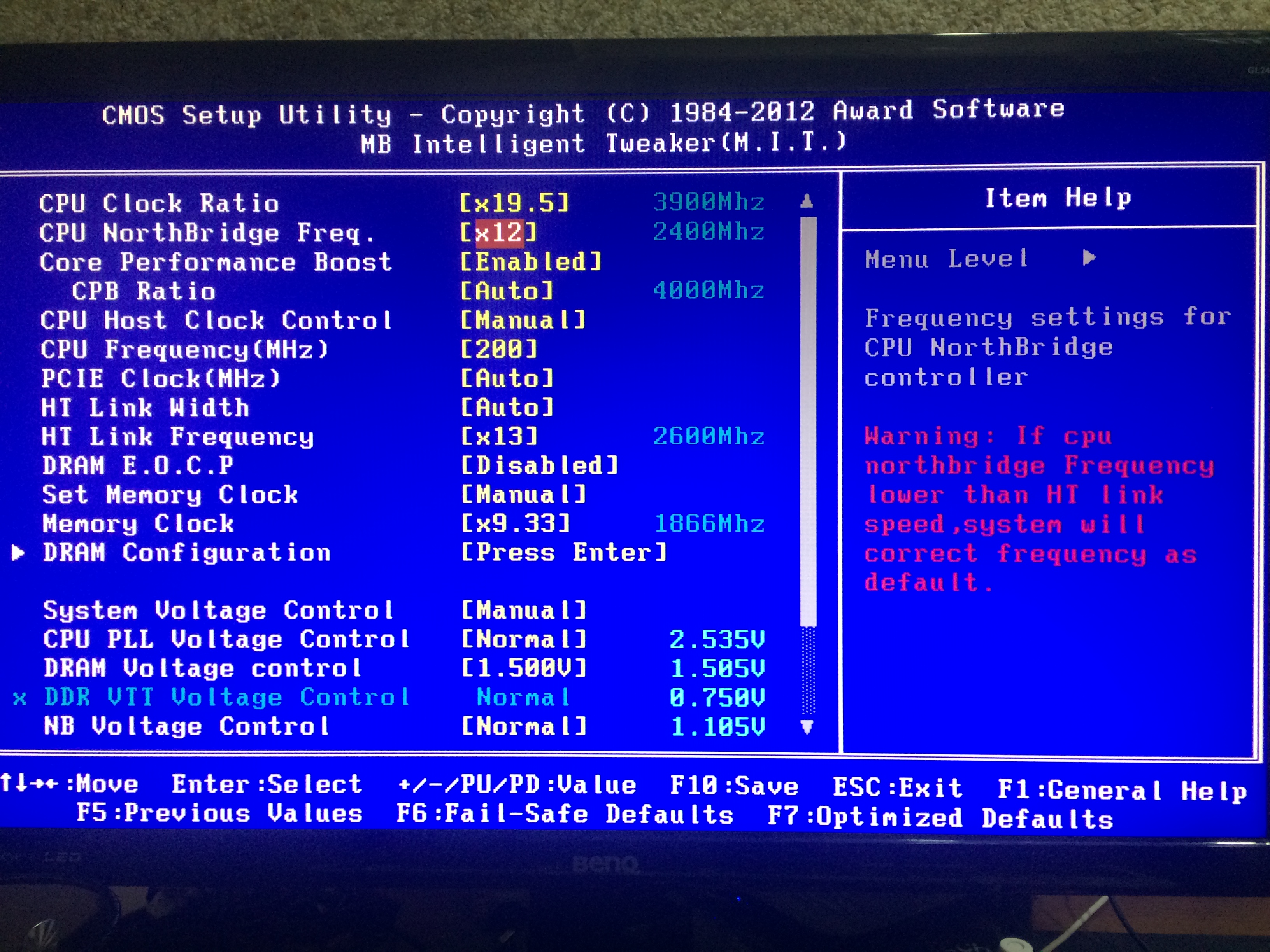

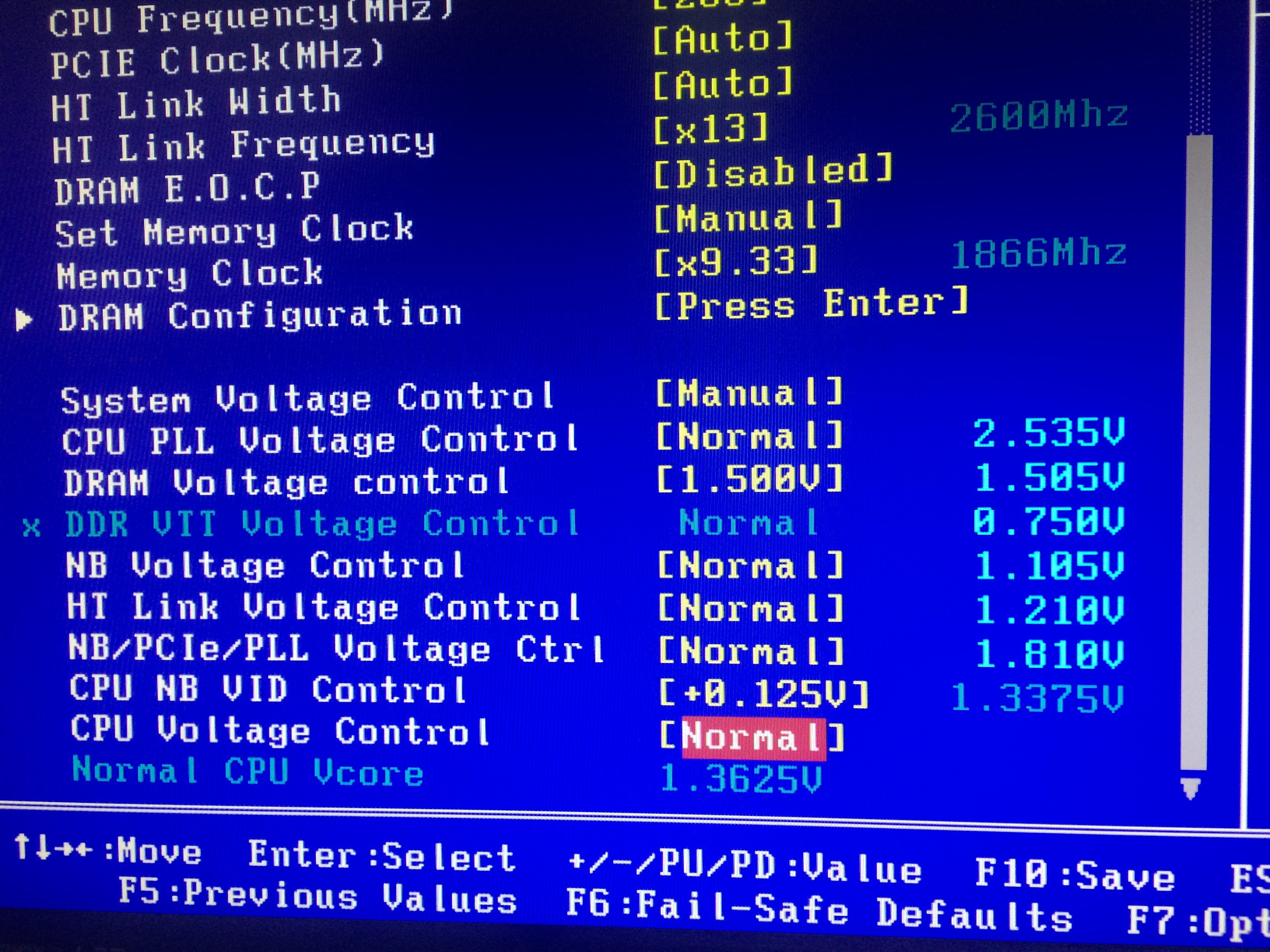

LLS это что? Вот такие параметры все

К сожалению вообще никакой разгон не принёс результата. Даже менял БП. Что по шине, что просто по множителю. Видимо брак материнки. Буду продавать на барахолке и куплю либо мать "ASRock 970 Pro3 R2.0", либо сразу же возьму сборку на i5 (ddr4) без всяких разгонов.
