Жаль нет схемы на Asus Z87 Plus, не пойму где левое, а где правое плечо.
Поэтому попробовал прозвонить по аналогии как вот тут:
https://youtu.be/x5oG6XOVBKs

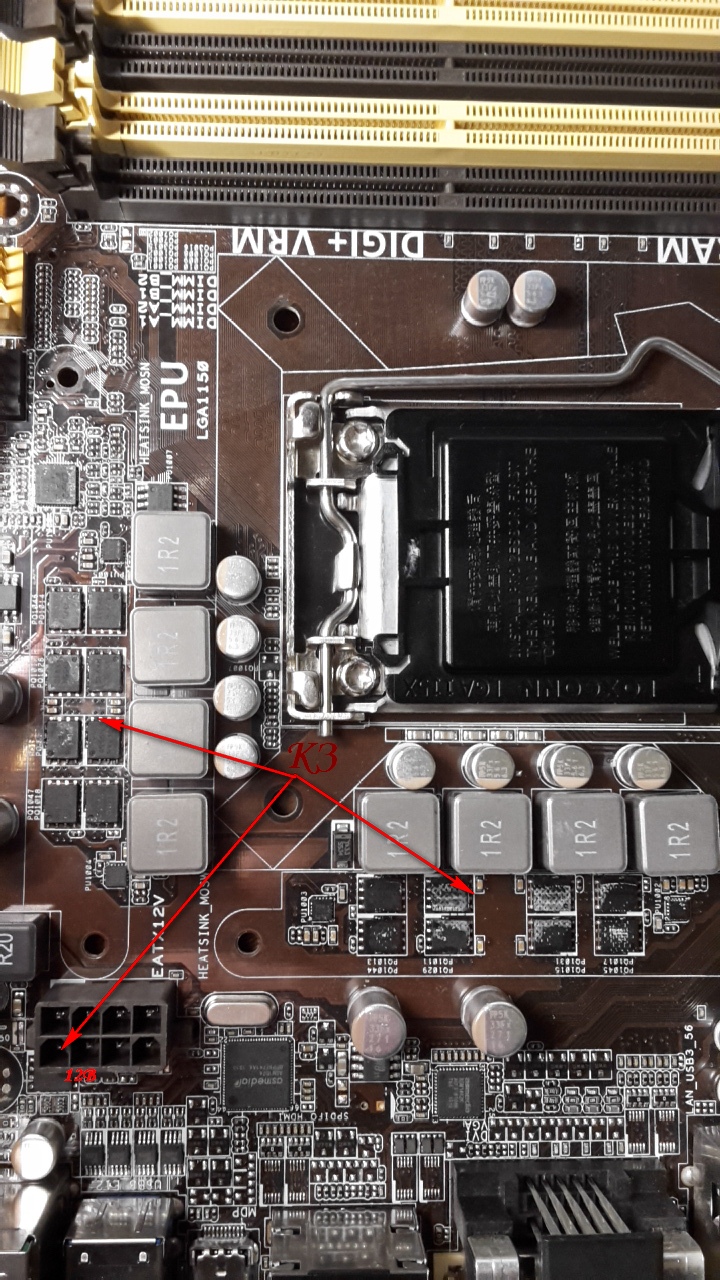

На фото ниже отметил где КЗ между 12В и контактом Drain.



НО затем прозвонил MOSFETы питания процессора - все целые.
По крайней мере нет КЗ между Sourse и Gate на всех транзисторах.

Также рискнул и прозвонил контакты сокета VCC c 12В и GND разъема питания процессора
Так вот между 12В и контактом VCC (M30, M28-27) и VSS (M29, M26) - обрыв
Между GND и VCC (M30, M28-27) - КЗ и VSS (M29, M26) - ~150 Ом

Ничего не понимаю
Если то что на фото - это пробой, то
почему все транзисторы целые и почему нет КЗ между 12 V и VCC или VSS

Если все целое, то что за КЗ на фото. Может так и должно быть..

Нужна все таки схема материнки, что бы понять, что куда зачем идет.

В интернете нашел что есть boardview для asus z87 plus. Но скачать не могу, требуется тестирование регистрация, постоянное учатие... может есть у кого нибудь в заначке?

https://www.youtube.com/user/MrGitasdidi
Вроде на этом канале видел ремонт такой платы, может найдёте что-то полезное.
