Предыстория дурацкая:
Купил с рук материнку Asus Z87 Plus. 100% проверил вплоть до запуска винды и тестирования всего что на ней стояло видюхи, памяти и проца.

Купил i5-4690k. Проверки не было. Проц был в пакетике залит термопастой.
Естественно все отчистил.

Поставил собранную материнку Asus Z87 Plus с i5-4690k на столе и по дурости подложил антистатический пакет.
Итог - запах паленого и обуглившийся проц.

Собственно вопросов несколько:

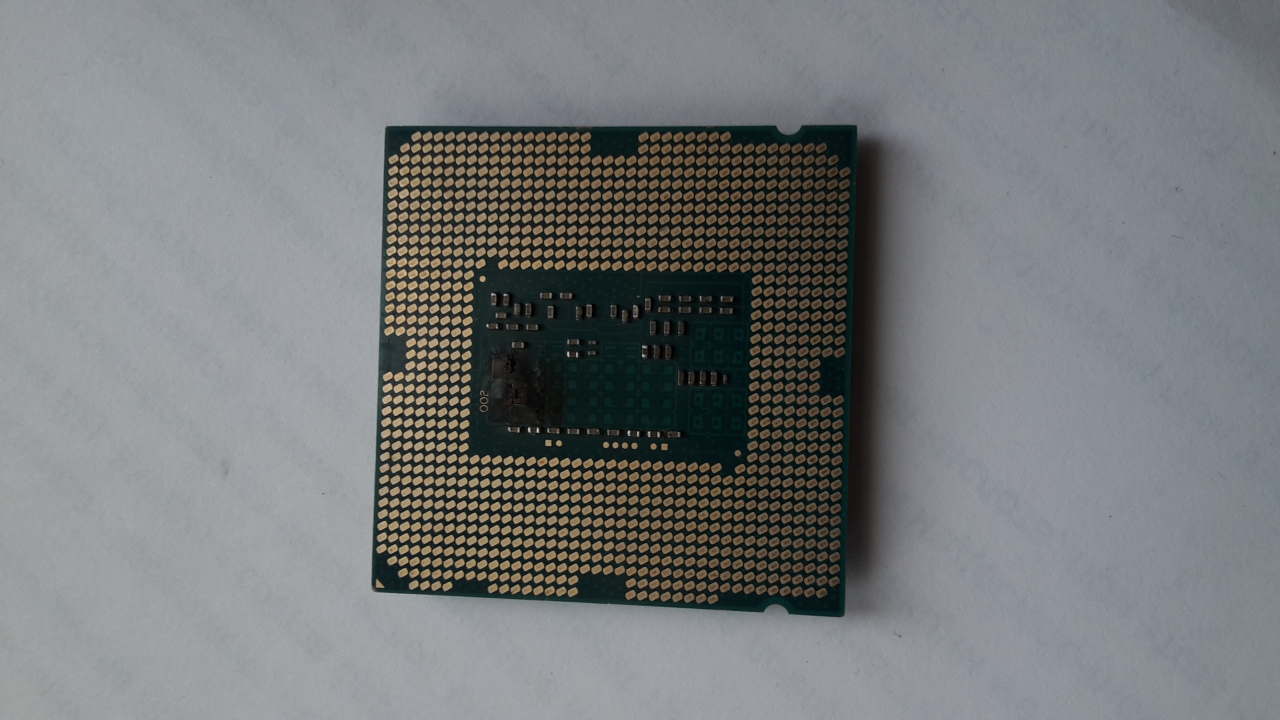

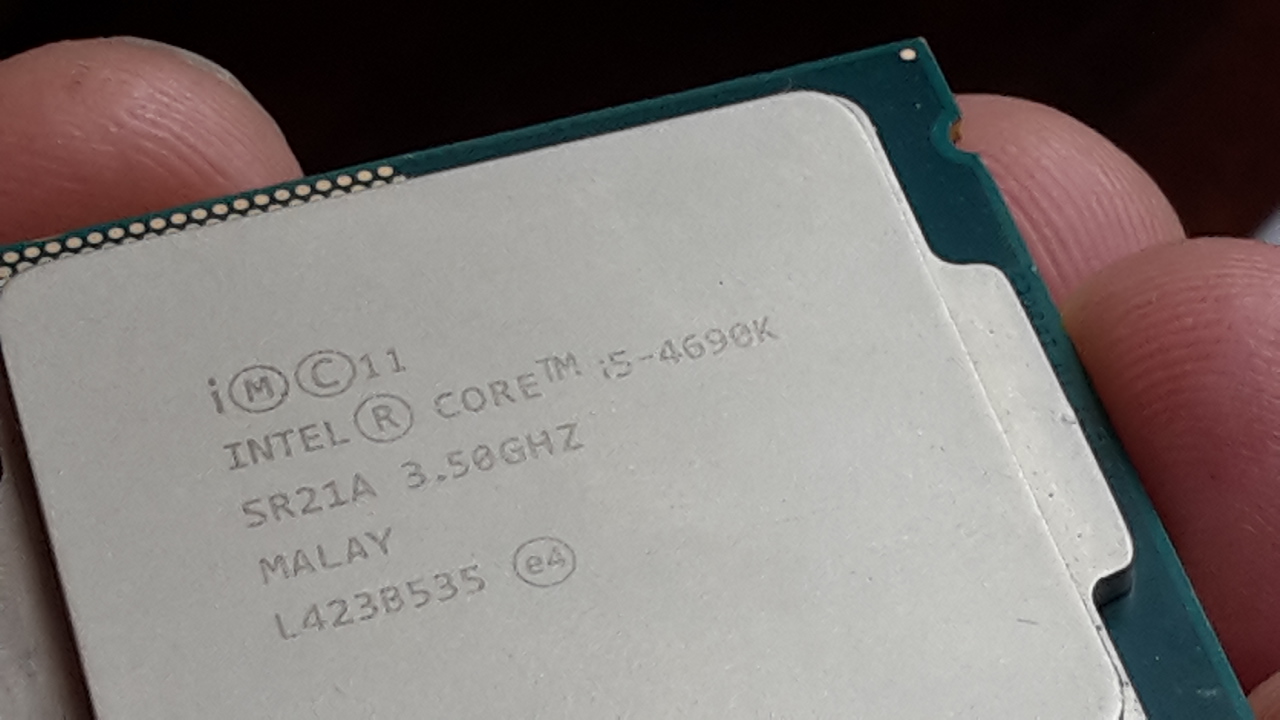

1. крышка процессора с одной стороны отходит от платы процессора. Не смотря что на крышке 4690k т.е Devil's Canyon, обратная сторона выглядит как у 4670 и других из ранней серии Haswell.
Такое вообще может быть или мне впарили не тот проц, например скальпировали и крышку подменили?

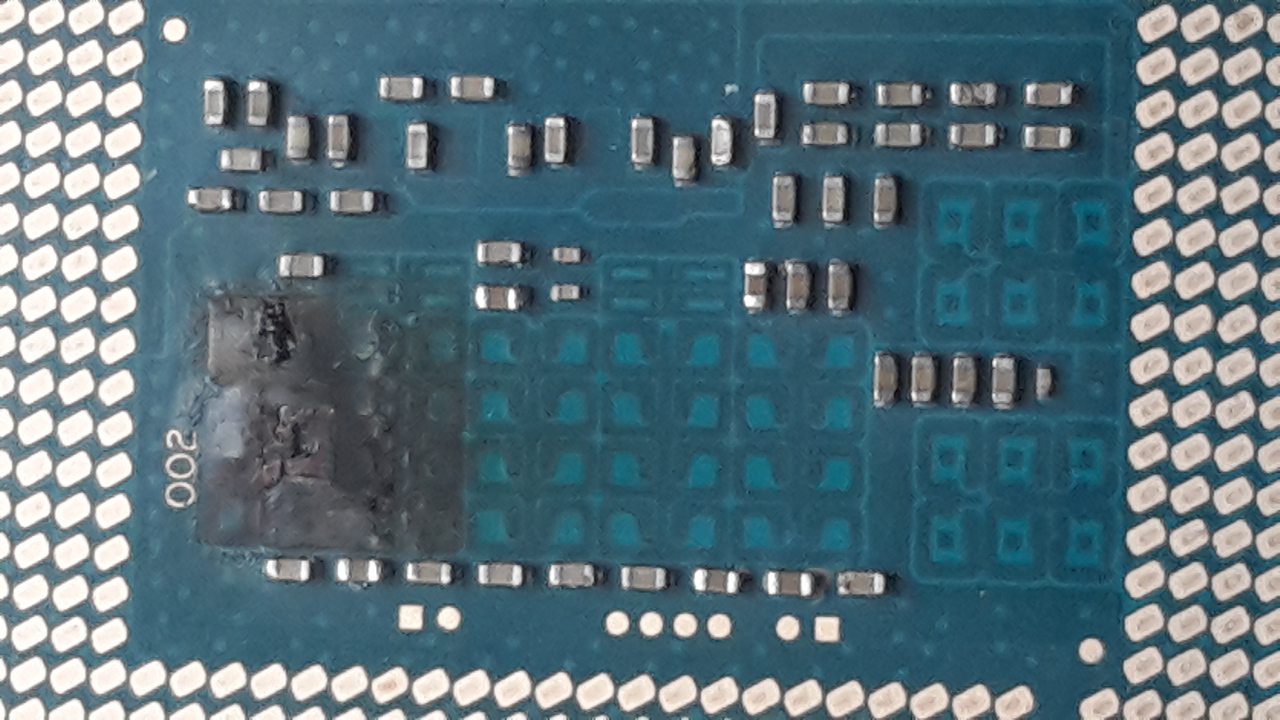

2. Мог ли выжить проц с теми повреждениями что на фото

3. Есть ли шанс что выжила материнка?
Внешних признаков повреждений нет, ни обугленных компонентов, ни отслоившихся дорожек... ни взорвавшихся кондеров. При подключении одной материнки к БП, кнопка power загорается красным, при нажатии на нее включается БП. спикер молчит.

Есть ли шанс что установив теперь на эту материнку другой заведомо работающий проц, он тоже не умрет.

Надеюсь описал максимально подробно. Готов дополнить если что-то не хватает. И провести тесты по вашим рекомендациям

есть ли шанс, есть ли шанс...
1) Материнку купили с рук, об этом написали а проц? Просто спрашиваете про мистическую подмену итп итд, я думаю вряд ли кто стал бы специально менять крышку проца...
2) Я бы даже не стал пробовать ставить этот проц в заведомо рабочую материнку, поэтому проц на брелок
3) Ради интереса фото сокета материнки можно? Нет мы по фото не скажем рабочая она или тоже навернулась, ее надо проверять с заведомо рабочим процессором.

Тут наверное несколько слоев успело прожечь, поэтому с процом по-моему тоже нечего ловить...риск тем более неоправдан. Кто ж его знает, где коротнуло, и коротнуло ли единожды? Не знаю, я бы и с матерью после такого не рисковал - отдать в умный сервис с хорошей репой, пусть там всё прозвонят.

как говорится скупой платят дважды!

1. Проц также был куплен с рук.

Тоже слабо верю в подмену, но тогда странно, что обратная сторона проца не соответствует тому что заявляет Intel.

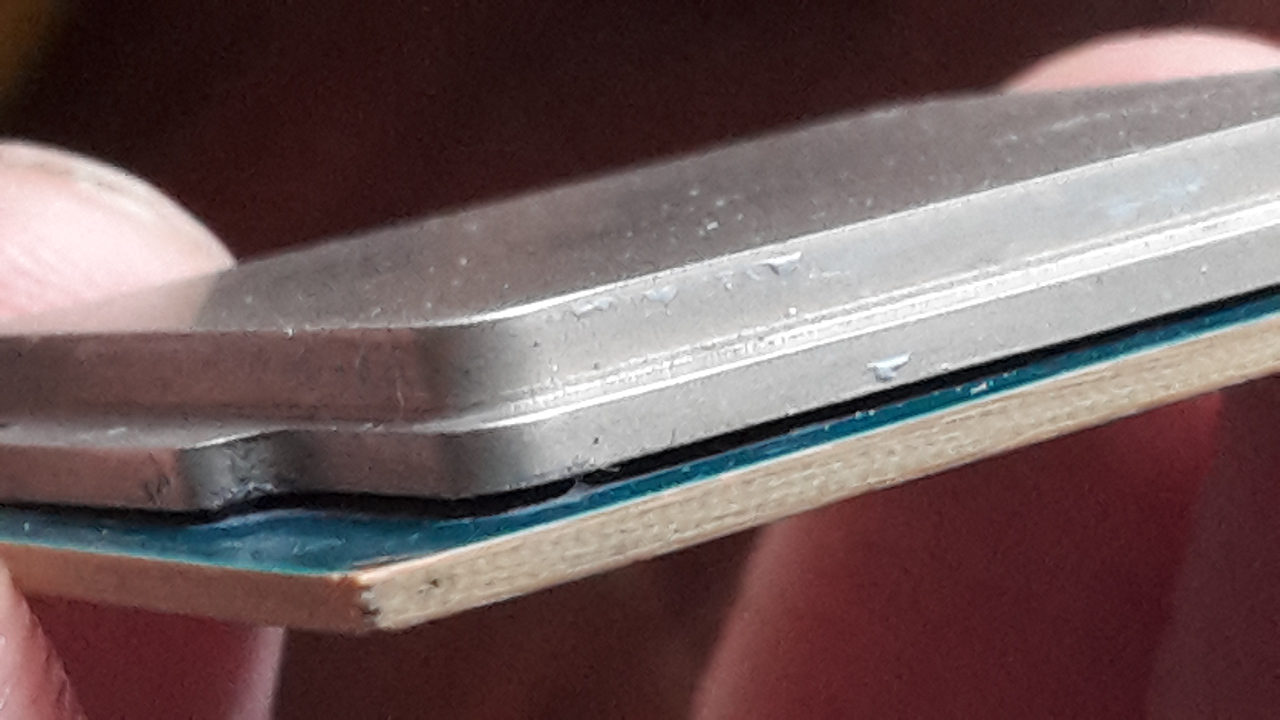

При этом такой конкретный зазор между крышкой и платой процессора - ноготь проходит. Уже будешь думать что угодно.
В пояснение вот например обзор 4690к - https://www.overclockers.ua/cpu/intel-c ... anyon/all/

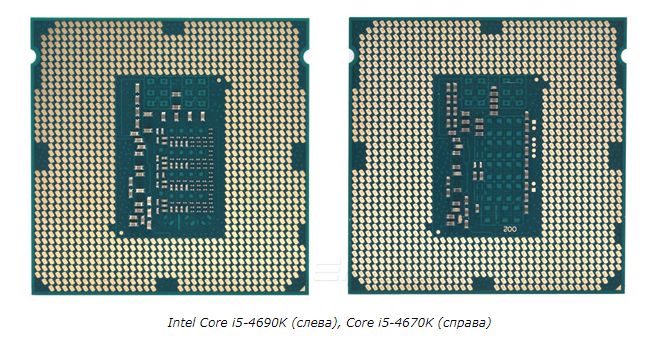

картинка сравнения оттуда



2. не люблю брелки, хотя может кому на НГ подарить или дать сыну поиграть и посмотреть внутренности

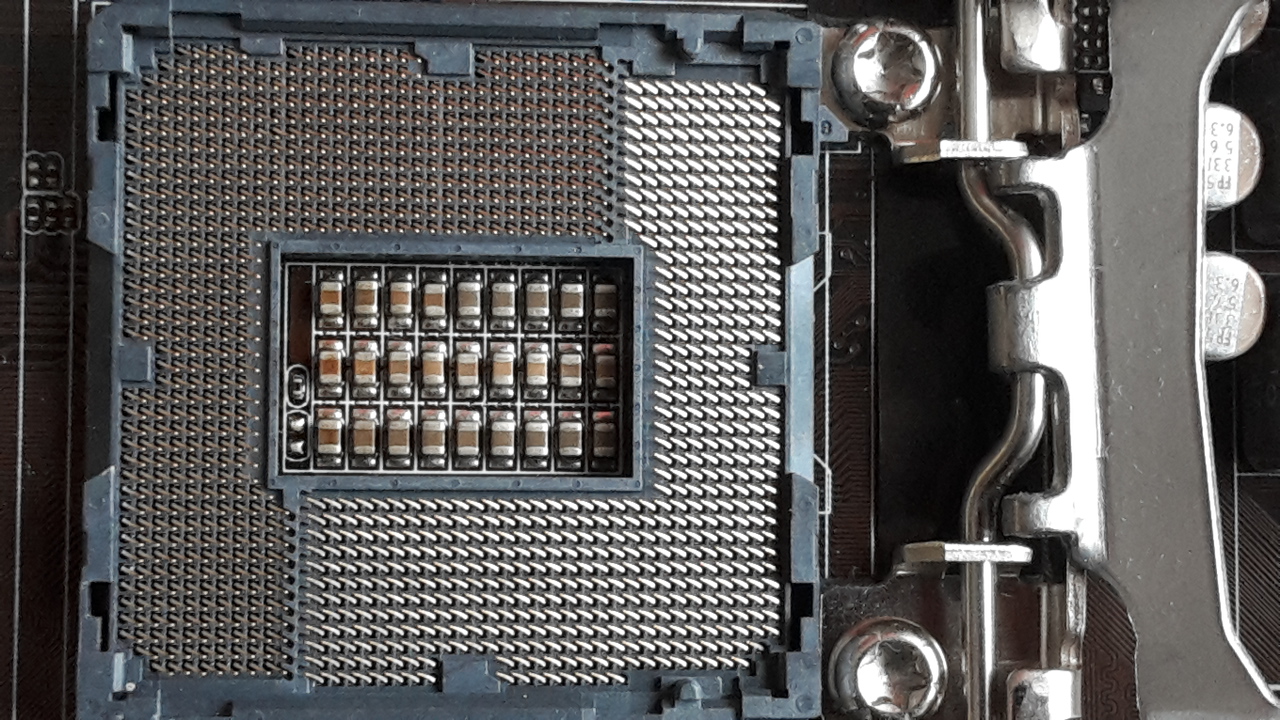

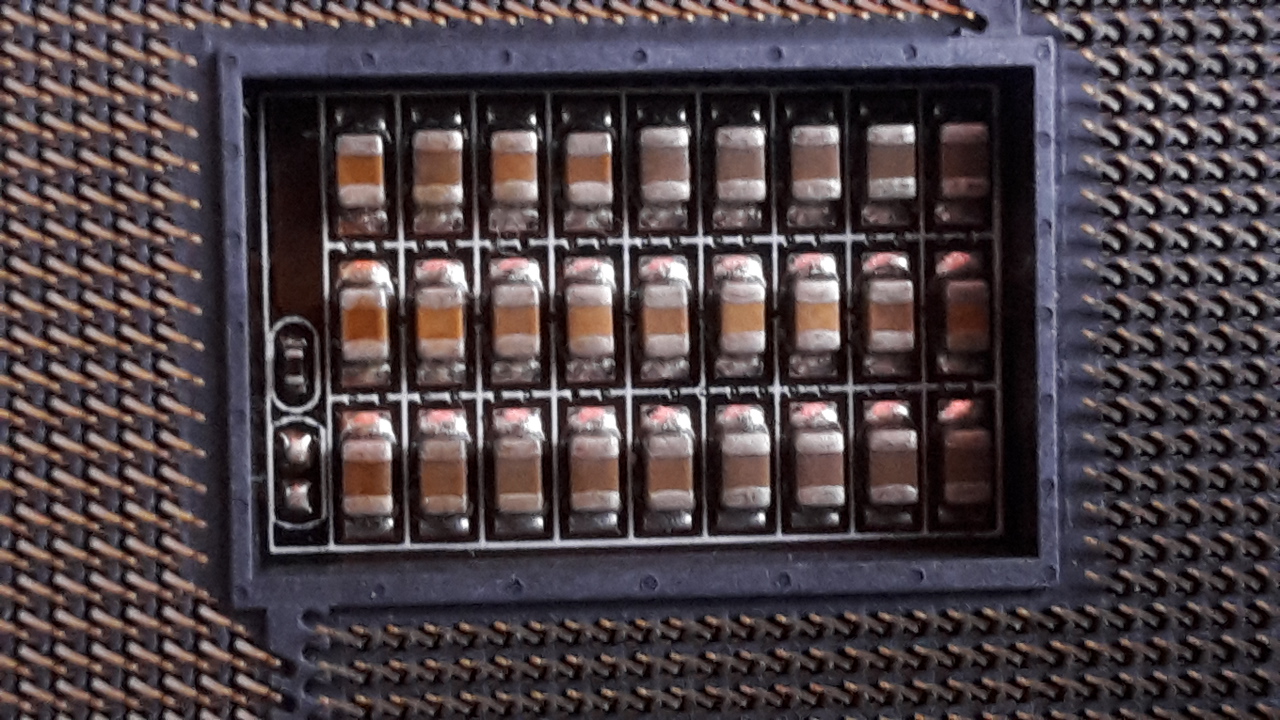

3. фото сокета




не знаю где смотреть на сокете. На остальной площади материнки никаких вздутий, черноты и т.п. при нажатии на Power на самой материнке, как уже писал, БП включается. При нажатии на нее же в течении 4 секунд - выключается.

Понимаю что по фото трудно что то советовать,
ну так может у кого-то будет умная мысль

Надо прозванивать цепи питания проца, на предмет пробоя. А то может на него 12V подаётся.
На матери естественно. Проц сразу в мусор.

Добавлено спустя 5 минут 30 секунд:

Ну вот сковырни крышку, тем более что она уже наполовину оттопырилась. И посмотри на ужасы.

Ссылочкой не поделитесь, где поискать информацию как прозвонить.
к каким контактам мультиметр подключать

Вам в двух словах объяснить то чему люди много лет учатся? Этому в школе не учат. Увольте.

Вам мало одного сгоревшего проца?

Учить не надо. Это я умею, образование и текущий вид деятельности позволяет.
Я конечно не занимаюсь ремонтов компьютеров, но почему бы не попробовать разобраться в проблеме на собственной материнке.

Возможно вопрос был не корректен - Схему питания проца где взять?



как прозвонка матери без проца, на другой проц может повлиять?

А вот нету схем на материнки. На ноуты ещё можно найти, а на десктопы практически нет. Можно найти даташит на микру ШИМ и посмотреть на схему типового включения. В первую очередь надо проверить на пробой MOSFET-ы. Судя по процу на него лупануло большое напряжение. С другой стороны если мать без проца включается и ничего не взрывается, то может и нету пробоя.

Спасибо. Значит будем рыть в этом направлении
назначение контактов процессора или лучше сокета 1150 тоже негде взять?

Откуда напряжение взялось это я могу понять. Сам же материнку и коротнул. Надо теперь проверить не появилось ли внутреннего КЗ на самой материнке. Рабочий проц есть, но желания палить еще один нет совсем.

Есть у меня также мертвый 4770к. видимых повреждений нет на нем. Но Gigabyte Z87-D3H с ним уходит в перезагрузку циклическую. ХЗ что с ним. можно конечно его вставить - если задымиться то мать точно мертвая
К сервисникам это всегда успеем отнести.

На проц тоже есть даташит на интеле.
http://images.people.overclockers.ru/209645.png

Так если я правильно понимаю
Vcc - питание.
Vss - земля.

от них и будем плясать... если на них 12V приходит... то лучше новый проц не ставить

Типа да. Только зачем в сокет щупами тыкать. Напряжения вполне удобно мерит на дросселях и конденсаторах вокруг сокета. Там ещё есть и вспомогательные напряжения типа видеоядра, блока I/O.

Абсолютно согласен.

Почему на крышке i5-4690k а сам проц i5-4670k !?

что-то не вижу где автор про 4670 пишет? Только сравнивает с ним и все

Сам автор написал:



Я как раз и не понимаю почему на крышке 4690к, а вот обратная сторона говорит что ни фига это не 4690к.
Devil's Canyon должен иметь совсем другое расположение SMD элементов!
а уж что там 4670, 4770 или еще что-то из обычного Haswell, я как раз и не знаю.
И может ли быть такое без подмены - тоже не знаю

отсюда и подозреваю что было скальпирование и замена крышки с рабочего проца на паленый.

Замёрз поди в своём Архангельске )))
