Автор Сообщение


Member
Статус: Не в сети
Регистрация: 29.03.2016

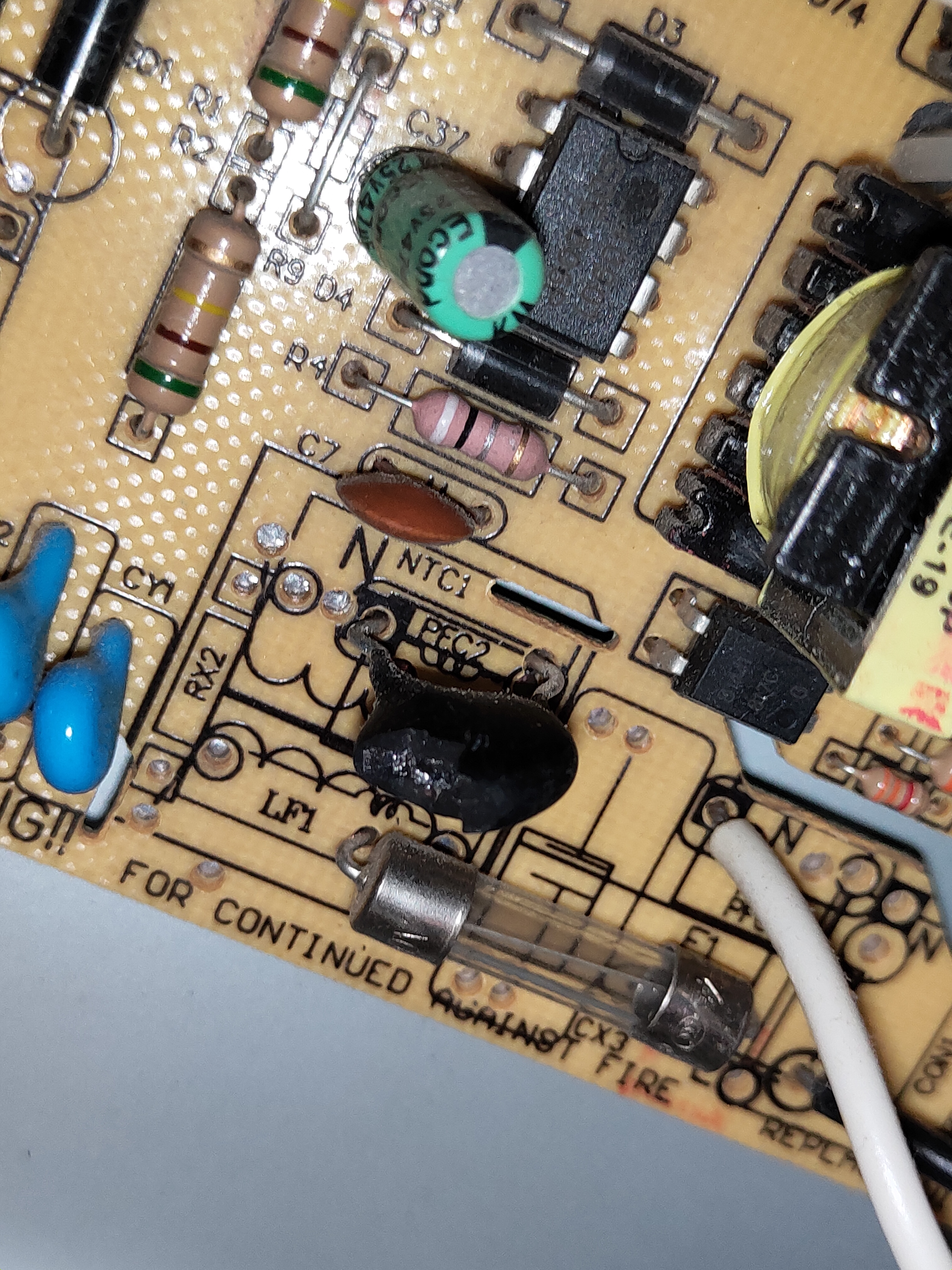

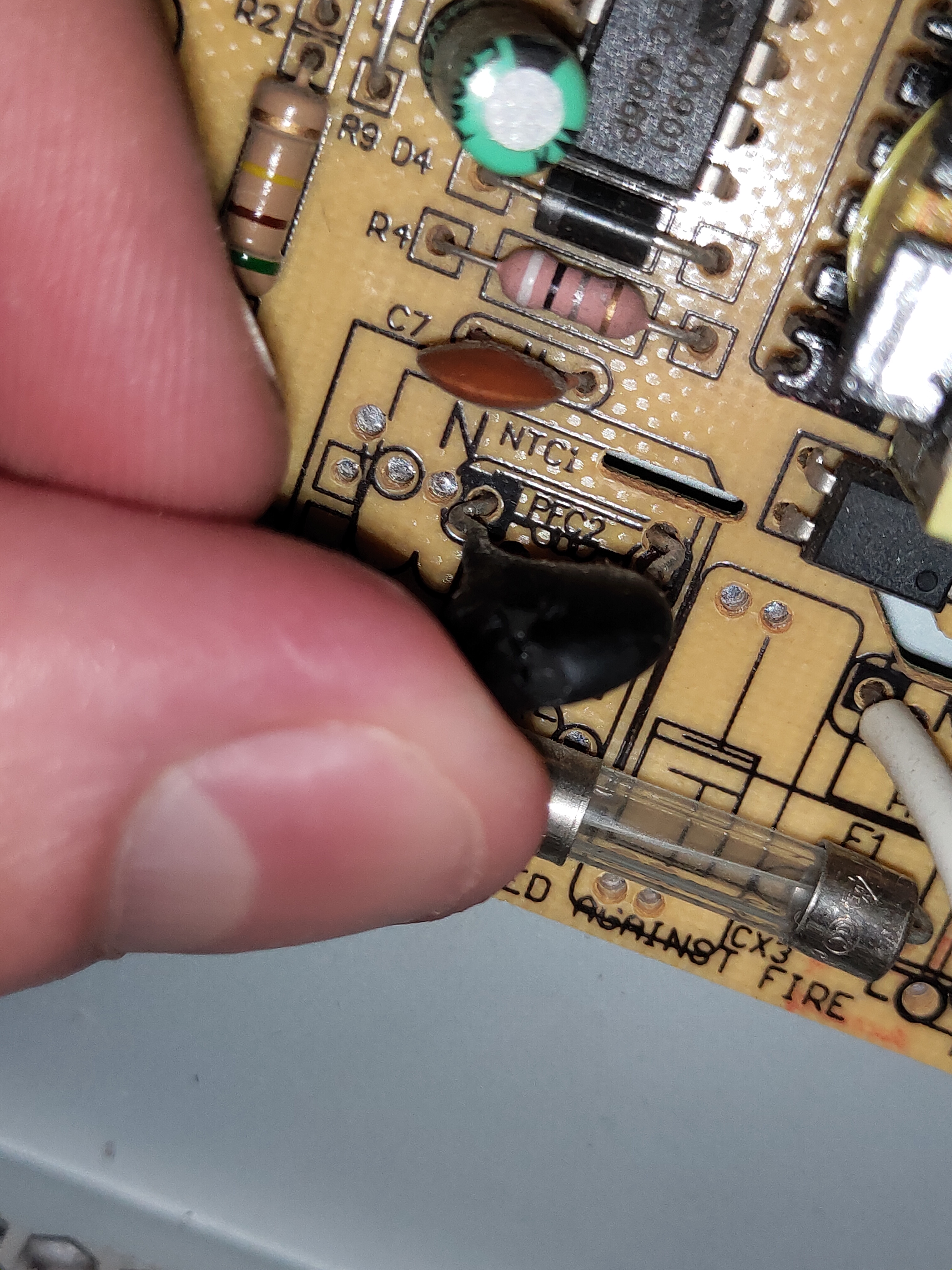

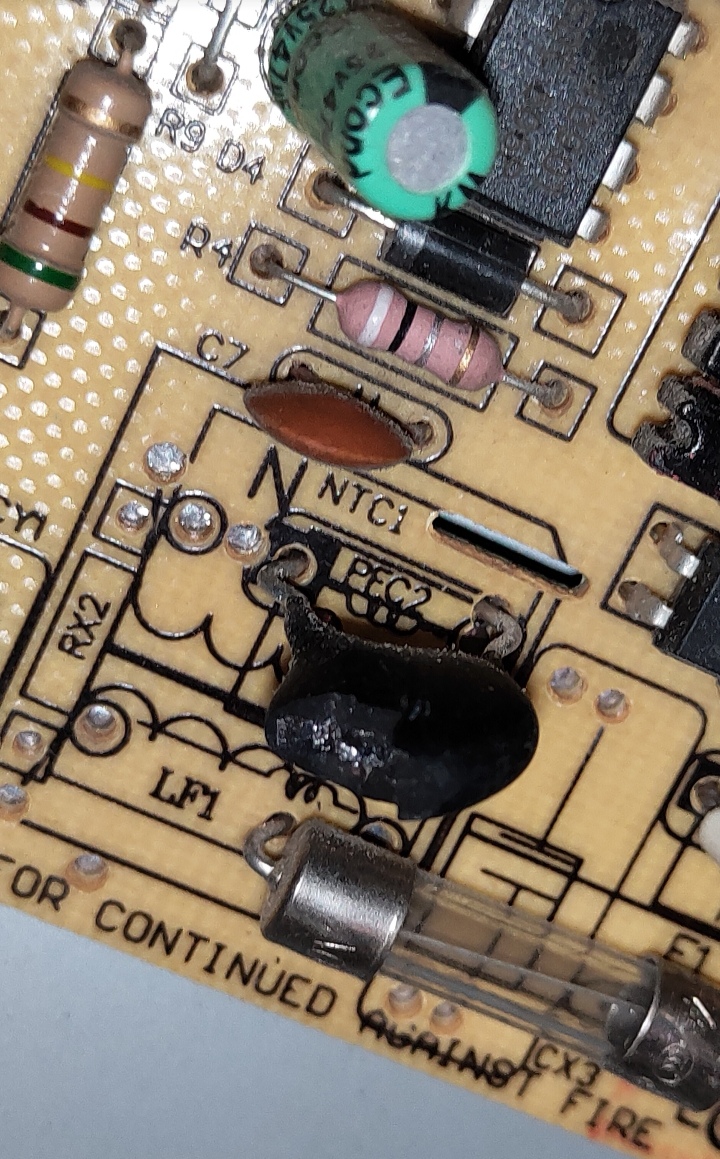

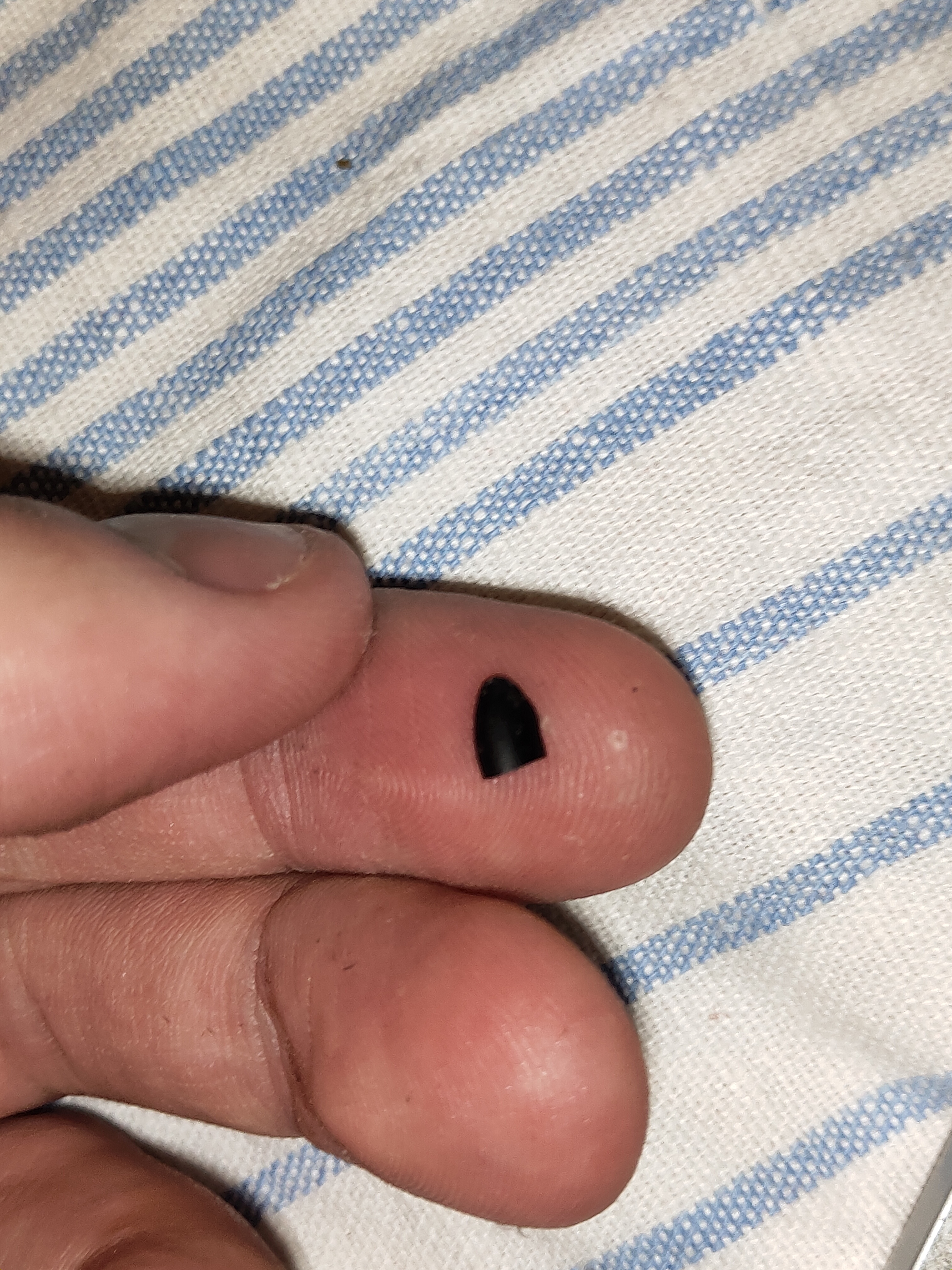

В общем, при включении в сеть бп произошел хлопок и я услышал как что то еще отлетело. Немного покапавшись в системнике нашел кусочек текстолита или что то в этом роде. Разобрал БП и увидел такую картину. Кто в курсе за что это отвечает и почему так произошло?)) Компьютер не решился запускать))


Вложения:
P00316-183746.jpg [ 5.39 МБ | Просмотров: 463 ]
P00316-183613.jpg [ 3.28 МБ | Просмотров: 463 ]
P00316-161804.jpg [ 3.39 МБ | Просмотров: 485 ]
P00316-161737.jpg [ 3.88 МБ | Просмотров: 485 ]
P00316-161748.jpg [ 3.67 МБ | Просмотров: 486 ]

_________________
[Gigabyte ga-p35-s3 \ Xeon® E5440 E0 \ DDR II 800Mhz \ ASUS Geforce GTX 660]
[MSI H87-G43 \ i5-4690K \ DDR III 1600Mhz \ ASUS RX580]


Последний раз редактировалось 666zhenek666 16.03.2020 17:38, всего редактировалось 1 раз.

Партнер


Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Это термистор, нужен для сглаживания пичка в момент первоначального включения (когда заряжается конденсатор после выпрямителя). Если блок исправен, то все будет работать и без него. Егов этом случае заменить перемычкой. Но первый пуск блока питания лучше сделать через балласт - лампочку накаливания на 100Вт

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf, даже катайцы не стали на нём экономить и не просто так, там нет дросселя и конденсатора, не стоит без знаний рекомендовать когда речи идёт о высоком напряжении.




Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Sania. писал(а):
там нет дросселя и конденсатора

Чегой-то? Там нет дросселя PFC, вместо него термистор, но конденсатор должен быть полюбому. И термистор этот ограничивает бросок тока при его заряде.
Sania. писал(а):
не стоит без знаний рекомендовать когда речи идёт о высоком напряжении.

Знаний у меня достаточно. Работаю с высоковольтной медицинской и аспирационной техникой (десятки кВ при токах в цепях в единицы ампер).

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf писал(а):
Там нет дросселя PFC, вместо него термистор

-Неверно, и дроссель корректора тоже не заменяет термистор.
fm_r2dsf писал(а):
но конденсатор должен быть полюбому

На фото смотрели? Где вы его там увидели, с обратной стороны?
fm_r2dsf писал(а):
Знаний у меня достаточно.

Тогда почему демонстрируете заблуждение?
fm_r2dsf писал(а):
Работаю с высоковольтной медицинской и аспирационной техникой (десятки кВ при токах в цепях в единицы ампер).

Выгнать вас за такие знание пока не уничтожили оборудование.




Member
Статус: Не в сети
Регистрация: 29.03.2016
fm_r2dsf писал(а):
Егов этом случае заменить перемычкой. Но первый пуск блока питания лучше сделать через балласт - лампочку накаливания на 100Вт

Знать бы как это делать) А почему он разлетелся, не выдержал нагрузки?

Добавлено спустя 2 минуты 15 секунд:
Sania. писал(а):
даже катайцы не стали на нём экономить и не просто так, там нет дросселя и конденсатора, не стоит без знаний рекомендовать когда речи идёт о высоком напряжении.

Как я понимаю лучше новый купить бп?)

_________________
[Gigabyte ga-p35-s3 \ Xeon® E5440 E0 \ DDR II 800Mhz \ ASUS Geforce GTX 660]
[MSI H87-G43 \ i5-4690K \ DDR III 1600Mhz \ ASUS RX580]




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
666zhenek666 писал(а):
А почему он разлетелся, не выдержал нагрузки?

Как минимум нужно сделать диагностику, проверить что ещё может вышло из строя.
666zhenek666 писал(а):
Как я понимаю лучше новый купить бп?)

Не знаю как вы понимаете, решайте что вам лучше, мне то откуда знать.




Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Sania. писал(а):
На фото смотрели? Где вы его там увидели, с обратной стороны?

А автор потрудился предоставить полное фото платы блока или его наименование? Нет. Тогда откуда вы уверены в отсутсвии емкости после термистора? Поделитесь источником вдохновения.

Добавлено спустя 1 минуту 7 секунд:
Sania. писал(а):
Неверно, и дроссель корректора тоже не заменяет термистор.

А я и не писал что он заменяет. Это ваши фантазии.

Добавлено спустя 1 минуту 8 секунд:
666zhenek666 полное фото платы блока предоставьте и модель

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 16
Не раз встречал что выбивает этот термистор, а всё остальное остаётся цело. Заменять его перемычкой всё таки не самое хорошее решение. Лучше поставить подходящий аналог.
P.S. Судя по фото БП действительно китайский дешман, в котором даже входной фильтр сэкономили. Хотя бывает что фильтр смонтирован прямо на входной вилке.

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf писал(а):
А автор потрудился предоставить полное фото платы блока или его наименование?

Даже без полного вполне хорошо видно отсуствие интересующих деталей, что указывает на вашу квалификацию, несмотря на то что вы путаете дроссель корректора и синфазным.
fm_r2dsf писал(а):
Тогда откуда вы уверены в отсутсвии емкости после термистора?
С чего вы решили, что он после термистора отсутствует, вы внимательней приглядитесь на фото.




Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Sania. писал(а):
интересующих деталей, что указывает на вашу квалификацию, несмотря на то что вы путаете дроссель корректора и синфазным.

Вы шелкографию на плате несмотрели чтоли? Так посмотрите внимательнее. И синфазный помехоподавляющий дроссель вместе с конденсаторами фильтра может быть распаян навесом около разъема питания.

Добавлено спустя 1 минуту 33 секунды:
Sania. писал(а):
вы внимательней приглядитесь на фото.

Где на фото ты видишь входной электролит? Покажи, ткни! (с)

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 29.03.2016
fm_r2dsf писал(а):
полное фото платы блока предоставьте и модель

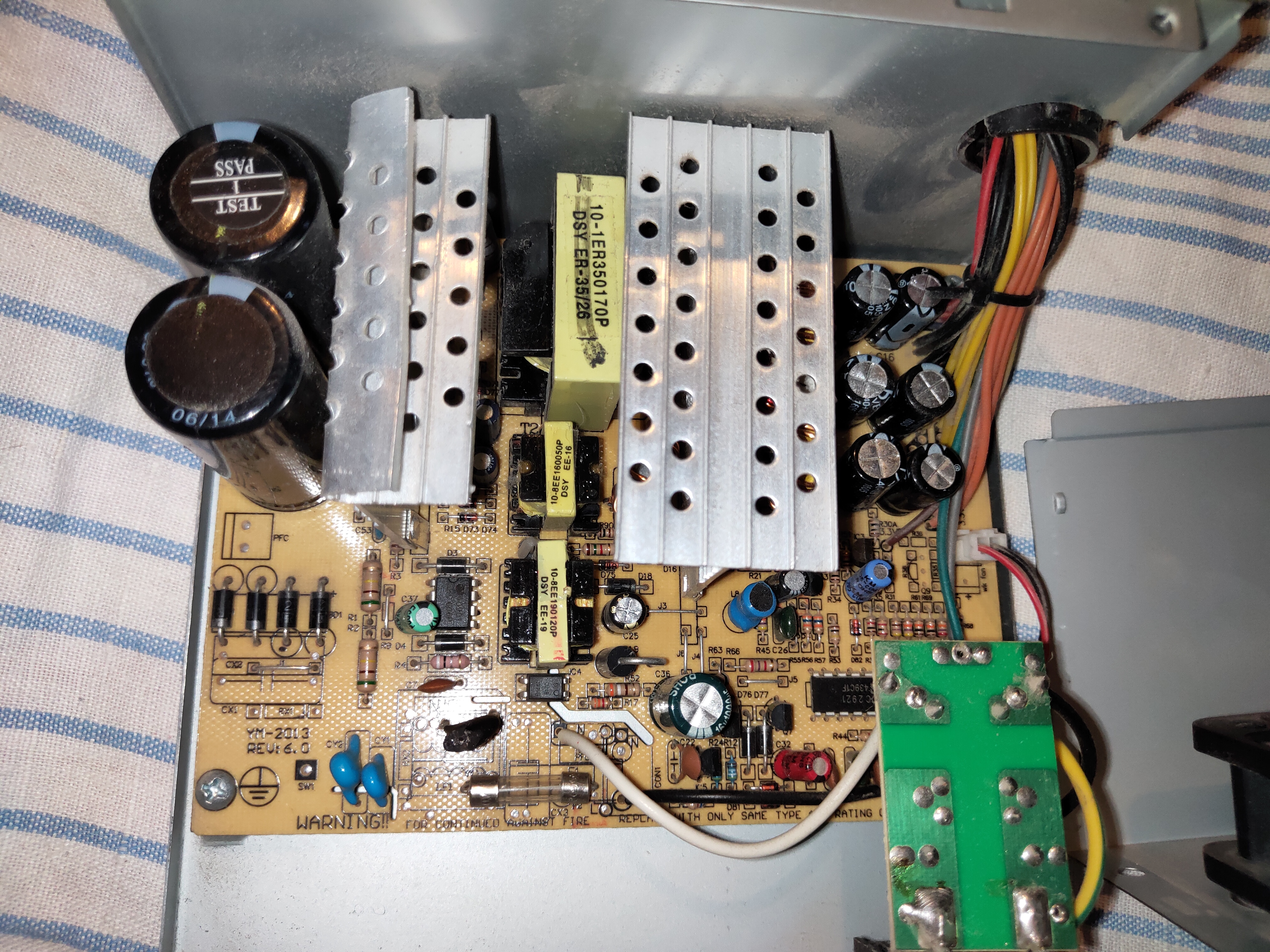

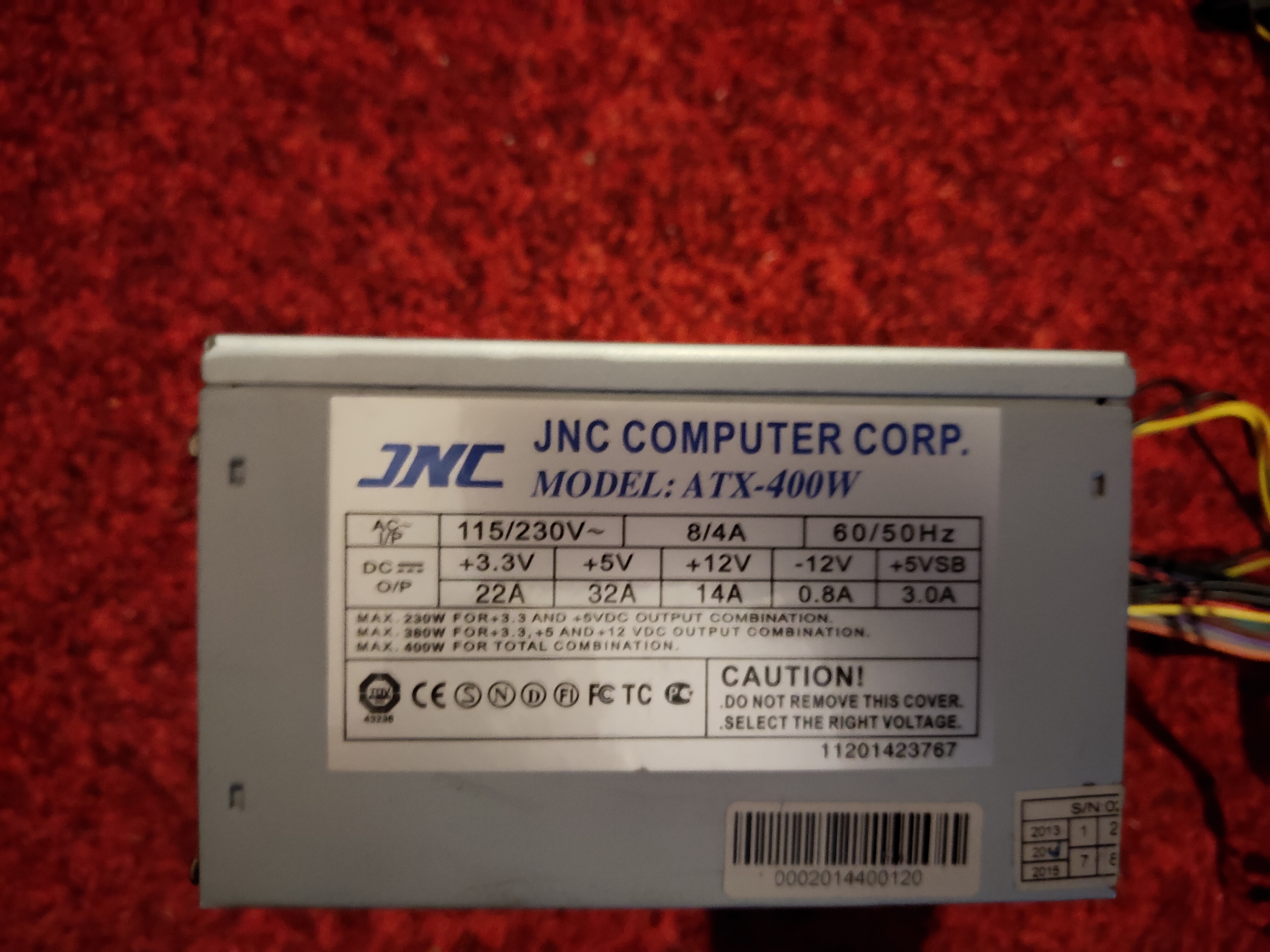

Добавил

_________________
[Gigabyte ga-p35-s3 \ Xeon® E5440 E0 \ DDR II 800Mhz \ ASUS Geforce GTX 660]
[MSI H87-G43 \ i5-4690K \ DDR III 1600Mhz \ ASUS RX580]




Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 16
Точно, фильтр к вилке присобачен. :D И совсем без фильтров бывали.
Правда это не отменяет того что БП древняя дешёвка. Впрочем для маломощного офисного компа вполне достаточный.

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.


Последний раз редактировалось mol61 16.03.2020 17:45, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
666zhenek666 писал(а):
Добавил

Можете заменить перемычкой, просто диоды выпрямителя долго не проживут, по фото это 1n4007 и им подобные. Но первое включение обязательно через балласт, мало ли у вас кз в емкости или в одном из диодов выпрямителя.

Добавлено спустя 1 минуту 10 секунд:
mol61 писал(а):
Точно, фильтр к вилке присобачен. :D

Вполне нормальное дело, у меня в куче брэндовых бп сделано также.

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf писал(а):
Вы шелкографию на плате несмотрели чтоли?

А вы только соизволили?
fm_r2dsf писал(а):
И синфазный помехоподавляющий дроссель вместе с конденсаторами фильтра может быть распаян навесом около разъема питания.

А там написано как оно может, где надпись о такой возможности, у товарища mol61 в сообщении? А вы знали, оно вообще может нигде не быть, когда впервые такой БП увидите, будите знать.

Добавлено спустя 2 минуты 22 секунды:
fm_r2dsf писал(а):
по фото это 1n4007 и им подобные.

Уж точно нет, хотя бы по размеру.




Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Sania. писал(а):
А вы только соизволили?

Читайте, просвещайтесь и гуглите что такое PFC а что такое LF и куда таки был впаян термистор и что можно было додумать без полного фото платы.
Вложение:
Screenshot_20200316_174445.jpg [ 404.8 КБ | Просмотров: 457 ]

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf писал(а):
Читайте, просвещайтесь и гуглите что такое PFC а что такое LF и куда таки был впаян термистор

А вам такие знания видимо без надобности, ну хотя бы сами изучили и не позорились.




Member
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: /dev/null
Sania. писал(а):
А там написано как оно может, где надпись о такой возможности, у товарища mol61 в сообщении?

Ну вы же как-то на фото увидеди входные электролиты при этом их на фото не было. Могли бы и увидеть третьим глазом и входной фильтр выполненный на отдельной плате

_________________
-=AMD POWER FAN CLUB=- *AMD OverClan*
ASUS ROG C8I ¦ R7 2700 3900@1.275 ¦ Noctua NH-U12A ¦ 16GB 1700MHz CL14 ¦ RX580 8GB ¦ 600W ¦ FD Define Nano S




Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
fm_r2dsf писал(а):
Могли бы и увидеть третьим глазом и входной фильтр выполненный на отдельной плате

Странно что ваш третий глаз увидел буквы PFC на месте LF, видимо на два электролита смотрел. :lol:
