Всем доброго времени суток.
Вопрос к знатокам:

MP1470GJ Step-DOWN converter

питание входящее с 8-пин разъема доп.питания процессора на 3 ноге +12в (in)
на 5 (en) ноге - +6.8в
на 2 и 4 (fb) - 0.11 - 0.14в
на 6 - 0в (замеры мультиметром) при вращающихся кулерах.
Питание на ОЗУ, мост, PCIE - норм, а проц нет питания.

Вычислил виновника.

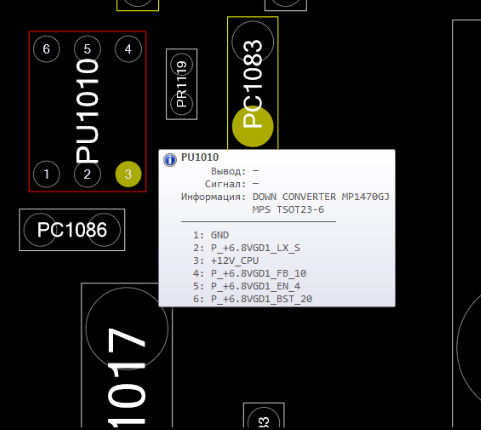

По BoardViewer питание на 2,4,5,6 ногах +6.8в

converter в мусор? или он еще что-то мог зацепить?

Заранее спасибо.

Вы про подписи на скрине? Мне кажется там напряжения какие-то левые. В любом случае, на ногах 2 и 6 импульсный сигнал. Измерять и сравнивать его вольтметром некорректно. Нужен осциллограф.

Прозвони ноги 3 и 2 микросхемы. Если она пробита, то в нагрузку шло 12В. Хотя тогда у тебя бы на 2 ноге было бы какое-то существенное напряжение либо шел бы большой ток. И все грелось и дымилось. Или оно после пробития уже выгорело в обрыв.

Нужно ногу 2 посмотреть осциллографом.

Обрати внимание на стр 6 даташита осциллограмма выходного напряжения при КЗ на выходе. Там будет доли вольта и холодная микросхема.


С MP1470GJ десктопный процессор не запитаешь. Это что-то второстепенное.

ноги 2 и 3 звенят - КЗ. ПИТАНИЕ НА МАТЬ НЕ ПОДАВАЛОСЬ ПРИ ЗАМЕРАХ
осциллограф отсутствует(

1559Pablo
Ключи микросхемы должны звониться как диод. С 3 на 2 - разрыв, с 2 на 1 - разрыв. В обратную сторону примерно 163mΩ/86mΩ. Но тут будет мешать остальная схема. Сопротивление дросселя десятки миллиом. Сопротивление нагрузки очень приблизительно единицы Ом.
Обрати внимание на фразу
Можно отпаять дроссель и измерить сопротивление нагрузки и ключи микросхемы. В таком виде не включать!

MP1470GJ - оказался мертвым.

поставил новый - все стало гуд. Пост-коды пошли. В БИОС доступ есть.

осталось потестить.
