вСЕМ ДОБРОГО ВРЕМЕНИ СУТОК!

силовая часть состоит из двух полевых транзисторов 24N60C3 и одного диода Шоттки C3D08060.

Управляет работой APFC микросхема CM6800TX, она же по совместительству является и ШИМ-контроллером главного преобразователя.

Главный преобразователь построен по обычной полумостовой (half-bridge) схеме с двумя ключами Infineon 20N60C3

дежурный источник питания +5VSB, построен на TNY278PN.

Напряжение +12В формируется с помощью четырех транзисторов AOT480

супервайзер PS223.

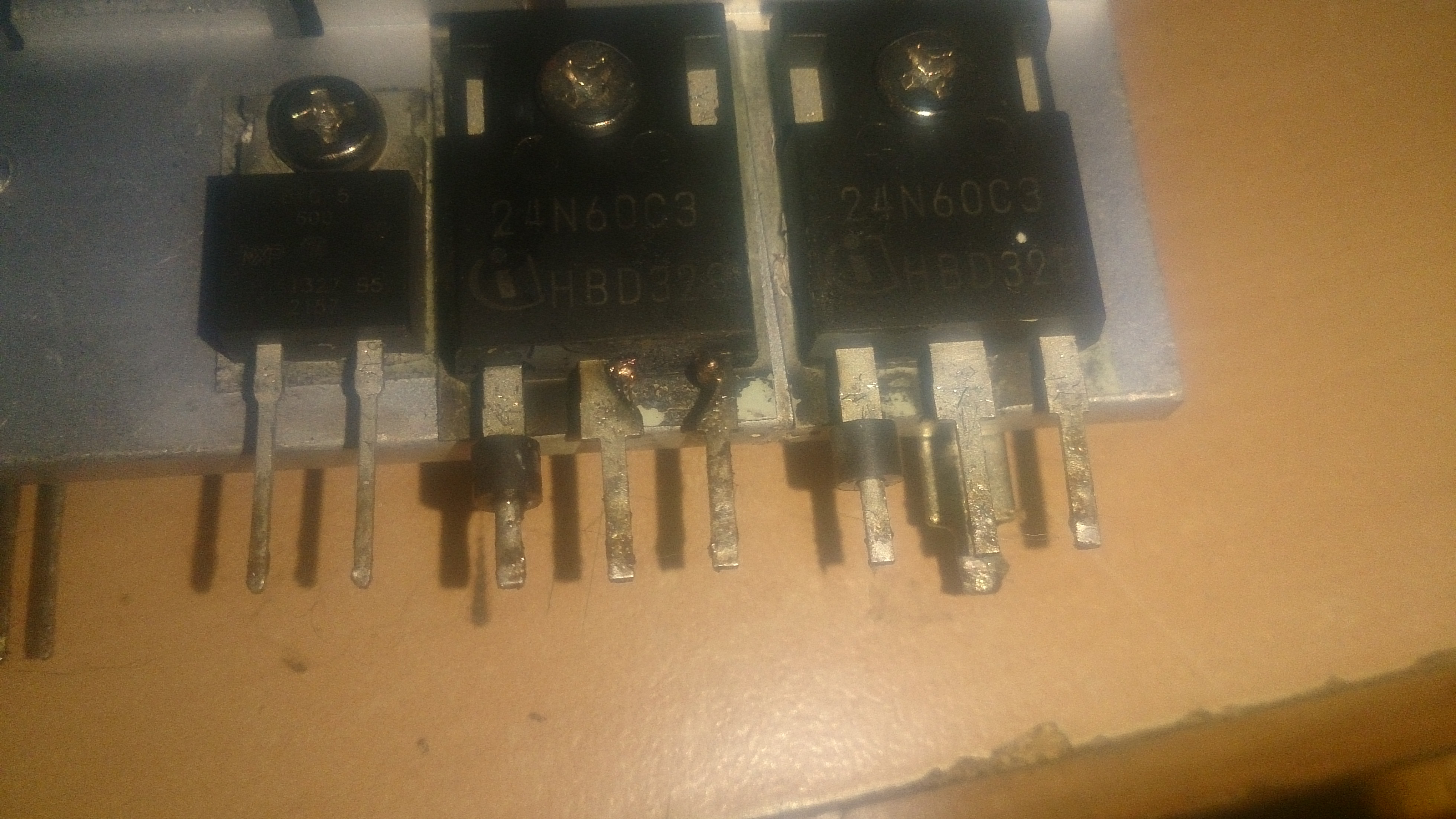

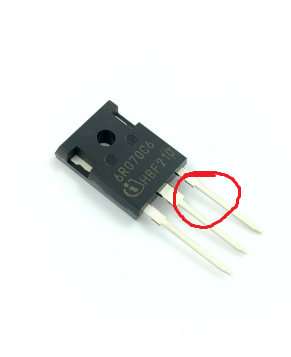

И ВОТ СОБСТВЕННО ВОПРОС - на фото обвел красным. МЕЖДУ ДВУМЯ КОНТАКТАМИ 6r070c6 (2 И 3) ИСКРА ИЛИ кз - ПОКА НЕПОЙМУ. оНИ ОПЛАВЛЕНЫ - НО ВСЕ 24n60c3 , 20n60c3 и шоттке - выпаивал оба радиатора с ключами и транзюками - все целые - не пробитые - целый даже 24n60c3 с оплавлеными контактами - кз нет.

ОСНОВНОЙ 470 НА 400В ЭЛ-Т - ЖИВОЙ. все диоды целые. выгоревшего ничего нет - визуально и прозвонкой.

может кто-то сталкивался с такими аномалиями????

может у кого имеется схема данного бп? - в сети найти не удалось.

Добавлено спустя 13 минут 19 секунд:

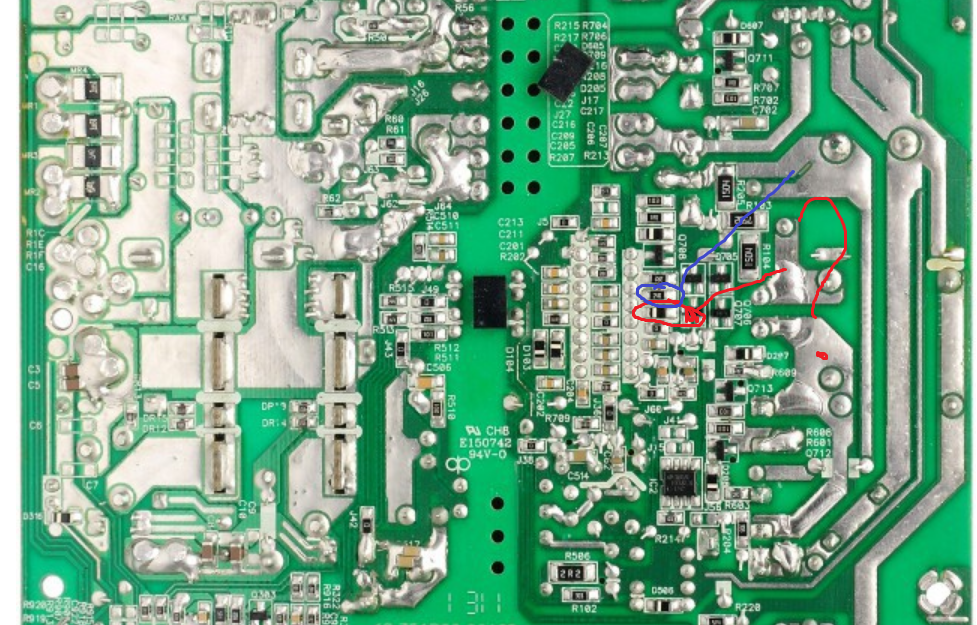

С обратной стороны платы подозрительный smd диод (красным)- звенит от 5 ноги pfs out шимки cm6800tx

какой номинал - без понятия - может в нем причина вылета предохранителя и оплавления 24n60c3 ??

этот диод звонится с smd res 240 (фиолетом выделил)- (рядом) - это так и должно быть?

Добавлено спустя 5 минут 40 секунд:

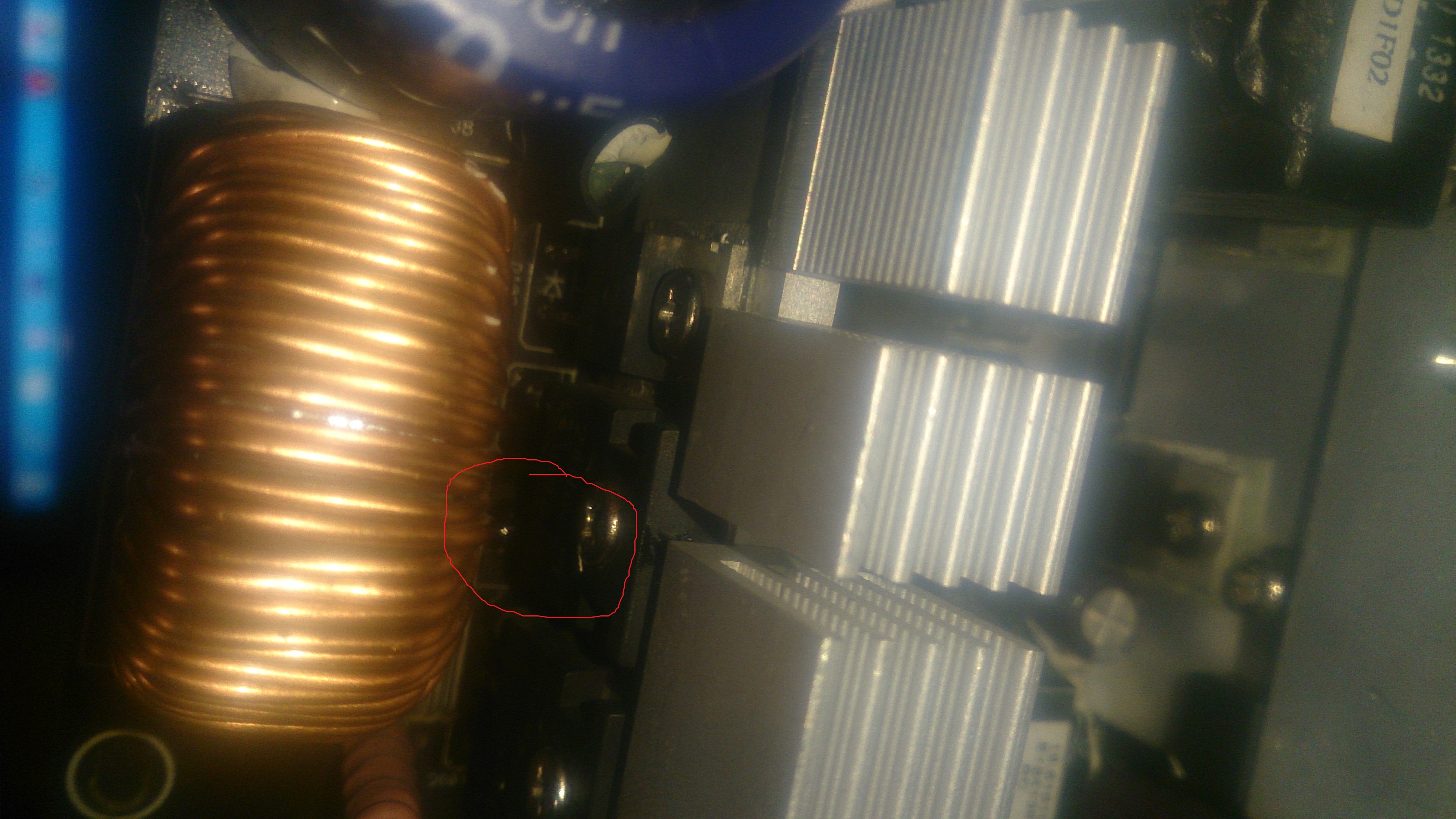

Между этими контактами - проходит эл дуга и плавит их (кз) - но он рабочий. На фото обвел кр.

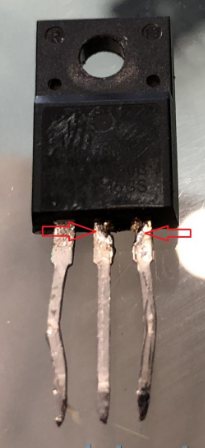

похожий внешний вид своего тр. с оплавлеными контактами

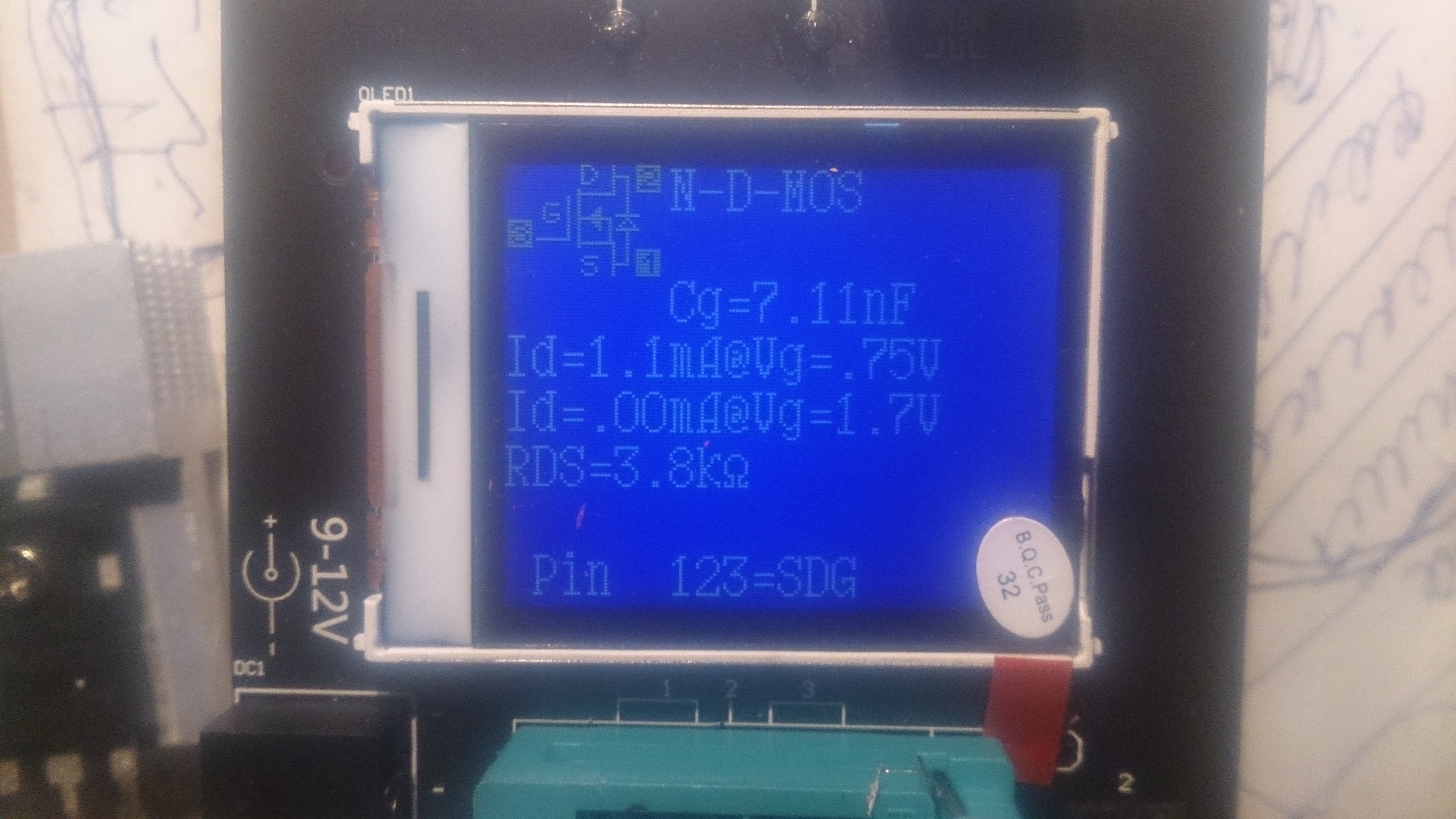

возможно кому нибудь пригодится - до создания темы не было ESR тестера.

Это транзистор тестер, esr он меряет как доп возможность. И кому это может чем то пригодится? Меняйте дохлый транзистор, не забудьте проверить обвязку.

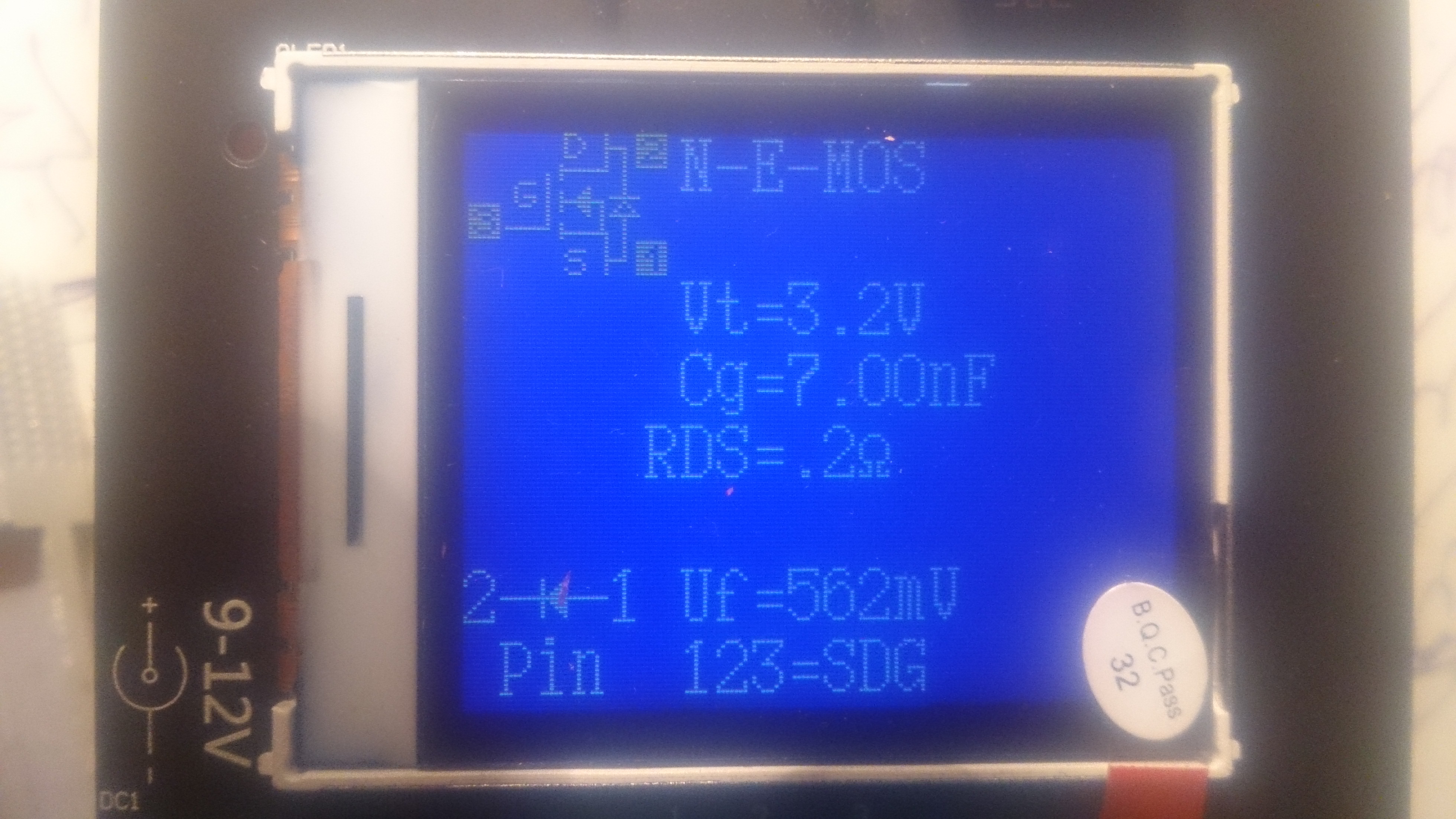

почистил транзистор - промыл спиртом - все стало гуд.
