Andykudry писал(а):
сделал моддинг подсветки .. было тяжко, резистор один после выпайки развалился и номинал его неизвестен.. второй на низком пределе измерений показывает 750 Ом... а на 20кОм показывает 12кОм

Эм. Вы в курсе, что ток подсветки ОДИН резиатор, который "припаян" к 3-ей ножке?
В этой схеме он R17:
#77

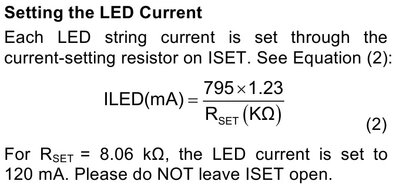

Вот вам выдержка из даташита, как надо рассчитывать выходной ток светодиодов:
Вложение:
3378.jpg [ 61.38 КБ | Просмотров: 1320 ]

По поводу "полос" - если они на всей матрице - то скорее всего это всё-же матрица. Без фото понять по описанию сложно.
ну а "мусор" - собирать надо в месте. где почти не пыли :) И мусора.

_________________
Хочешь сделать людям хорошо — сделай плохо, а потом верни, как было.
Hi Jack - Hi! Hijack - Hi!
Broni всех стран объединяйтесь!



Партнер


Junior
Статус: Не в сети
Регистрация: 19.03.2015
Всем привет. Монитор удалось отремонтировать и уже как 2 недели он работает стабильно, но не обошлось без косяков.. Появились полосы вертикальные, каждые пол сантиметра по всей матрице.. сначала они были видны на любом фоне, но после протирки шлейфа (думаю это ничего не дало) и настройки контраста и яркости (думаю что это помогло) на белом фоне пропали вообще.. А на темном фоне (ближе к серому) все равно видно.. Пытался сфотографировать, на фото не видно.. Полосы выглядят странно, как будто они принадлежат не матрице.. фотографировал матрицу под разными углами, пиксели светятся без видимых дефектов... оргстекло рассеивающее подсветку может давать такой эффект? подскажите как выйти из сложившегося положения?




Member
Статус: Не в сети
Регистрация: 16.11.2007
Откуда: Крым, Земля!
Фото: 4
да. примерно понял - возможно "гармошка" вышла в отражающих листах. Там их несколько и при "сдвиге" можно получить вот такой "муар" подсветки.
Обычно на листах есть прорези, которые входит в выступы железок вокруг матрицы. Но иногда бывает "сдвиг". Небольшой, но хватает для появления такого вот "муара".
Попробовать "пересобрать" повторно. К слову - размещение самой линейки и её расстояние тоже может влиять на появление такой вот "картинки".
