  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 132215 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 192552 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 192552 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 192552 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 192552 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 192552 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 192545 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 192545 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 7856
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  AlexKaz

Member
Статус: Не в сети
Регистрация: 09.02.2022
Откуда: Пермь
Neiznih писал(а):
Кто знает, что это за компоненты возле процов с маркировкой 470?
Вложение:

Либо стабилитрон, либо защитный диод, либо конденсатор 470 мкФ. Поможет разобраться разве что выпаивание феном и проверка отдельно от цепи.
  kot_martovskiy

Junior
Статус: Не в сети
Регистрация: 04.08.2025
Кондеры же, маркировка на плате CE
  Grundel

Junior
Статус: Не в сети
Регистрация: 17.02.2025
Всем доброго времени суток! Я так понимаю, какого-либо решения с контролем скорости вентиляторов(кроме как через скурипт на линукс) найдено не было? Если всё же нашли, то поделитесь, пожалуйста.
  Seregasabir

Member
Статус: Не в сети
Регистрация: 01.04.2006
Grundel писал(а):
Всем доброго времени суток! Я так понимаю, какого-либо решения с контролем скорости вентиляторов(кроме как через скурипт на линукс) найдено не было? Если всё же нашли, то поделитесь, пожалуйста.

https://github.com/Arkasha-P/Lenovo-RD4 ... /tree/main
  kot_martovskiy

Junior
Статус: Не в сети
Регистрация: 04.08.2025
Seregasabir писал(а):
https://github.com/Arkasha-P/Lenovo-RD4 ... /tree/main

А под WSL будет работать или в винде вообще без вариантов?
  Seregasabir

Member
Статус: Не в сети
Регистрация: 01.04.2006
kot_martovskiy писал(а):
Seregasabir писал(а):
https://github.com/Arkasha-P/Lenovo-RD4 ... /tree/main

А под WSL будет работать или в винде вообще без вариантов?

пока не пробовал, руки только дошли собрать всё в корпусе...
ссд нвме прикручу и тогда посмотрим...
  Sokoloid

Junior
Статус: Не в сети
Регистрация: 13.10.2025
Коллеги, привет.
Помогите решить проблему с загрузкой с NVMe.
Перепрошил BIOS на rd450x прошивкоц rd450m3v4.
Появилась бифуркация и прочие плюшки, однако выбрать в качестве загрузочного устройства nvme не удается.
Загрузка с sata ssd нормальная, из под винды nvme виден.

Что надо сделать чтоб можно было грузиться с nvme?
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Sokoloid, драйвер nvme в биос зашить нужно.

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

  Sokoloid

Junior
Статус: Не в сети
Регистрация: 13.10.2025
Saboteur-2 писал(а):
Sokoloid, драйвер nvme в биос зашить нужно.

То есть нужно прошивать биосом, в котором уже есть Nvme драйвер? Скиньте название или ссылку на прошивку.
Или же зашивка драйвера это какая-то отдельная процедура? Тогда можно подробности. На форуме не нашел ответа
  max_99

Junior
Статус: Не в сети
Регистрация: 10.04.2025
Не прошивал ничего, был доступен бут с нвме на биосах 602, 0.5, билибили и с синей кошкой.
  Sokoloid

Junior
Статус: Не в сети
Регистрация: 13.10.2025
max_99 писал(а):
Не прошивал ничего, был доступен бут с нвме на биосах 602, 0.5, билибили и с синей кошкой.


у меня с синей кошкой.
Что я делаю не так?
Может где-то что-то дополнительно нужно сконфигурить?
  Seregasabir

Member
Статус: Не в сети
Регистрация: 01.04.2006
всем привет!

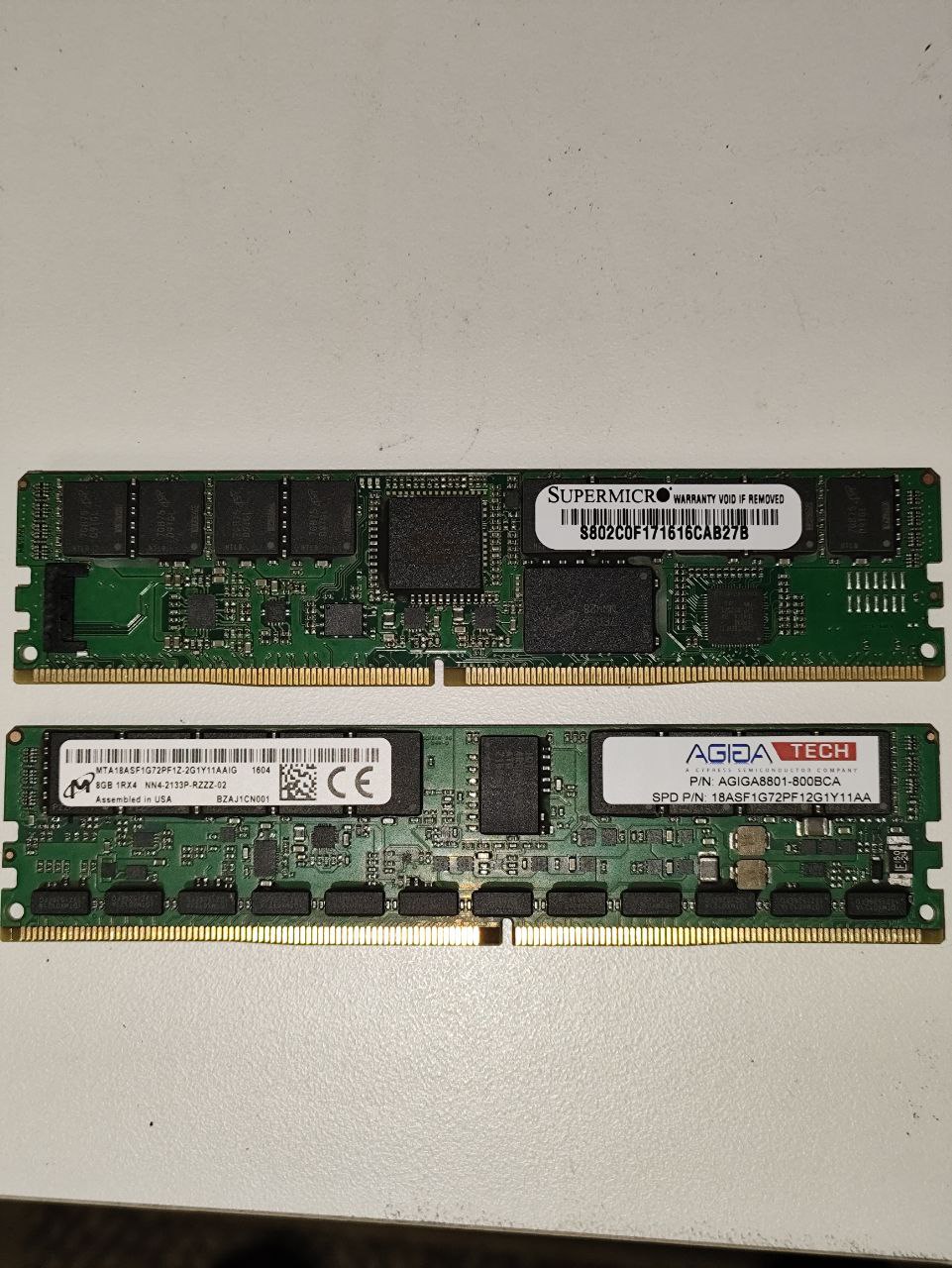

попалась мне память на Авито ,по-быстрому заказал...пришла NVDIMM-работает,запускается,видится как обычная RDimm.... :writer:
запускается вместе с обычной RDimm также...

Вложение:
photo_2025-10-16_11-24-48.jpg [ 238.78 КБ | Просмотров: 1903 ]


Последний раз редактировалось Seregasabir 18.10.2025 14:07, всего редактировалось 1 раз.

  max_99

Junior
Статус: Не в сети
Регистрация: 10.04.2025
Sokoloid писал(а):
max_99 писал(а):
Не прошивал ничего, был доступен бут с нвме на биосах 602, 0.5, билибили и с синей кошкой.


у меня с синей кошкой.
Что я делаю не так?
Может где-то что-то дополнительно нужно сконфигурить?

К сожалению не знаю,бут был всегда с нвме, раз только с ссд запустил. Куда вставлен нвме (слот) через какой переходник? Может в нём дело?
  tiko79

Junior
Статус: Не в сети
Регистрация: 21.10.2025
Всем привет! Плата запускалась и работала, потом пару месяцев не включал, отложил до востребования. Перестала включаться, но старт есть. Пробовал разное из этой ветки форума. Батарейку откидывал и менял, флешку биоса менял,1 проц 1 плашку памяти ставил, пост карта СPLD горит rst и показывает 00(возможно сама пост-карта не работает). В какую сторону можно пойти, чтобы выяснить что не так? bios и bmc стандартные стоят
  fallen_ren

Junior
Статус: Не в сети
Регистрация: 20.10.2025
Я попал в проблему. Я пытаюсь поставить linux дистрибутивы на эту плату БИОС ipmi все работает только одна проблема Линукс почему-то не подхватывает сетевуху а dhcp выдает такие ip которые совсем отличаются от того что должно быть кабеля у меня подключены к роутеру и должен быть 192.168.1. ХХ а на деле он дает 10.40.40. ХХ скорость интернета сравнима с тем когда его вообще нет я уже перепробовал очень многое
  BadCRC

Junior
Статус: Не в сети
Регистрация: 21.10.2016
Возникла проблема.
Лайв-СД линукса (ResqueZilla) никак не хотят грузиться. CloneZilla тоже.
Биос от Олега 231 v3v4.
У всех похожая ситуация?

UPD:
Разобрался. Дело в настройках биоса было.
  Neiznih

Member
Статус: Не в сети
Регистрация: 15.11.2024
Парни, немного вылетел из темы. Тыкните плиз ссылкой на биос с анлоком турбобуста и рабочей встроенной видяхой. На плате будет 4 штуки майнинговых P106-100 и понятное дело, видеовыход только возможен через встройку.

_________________
tg:@rd450x

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Тут продублирую свой ответ в личке.
Цитата:
Привет! Слушай, мне нужен биос с анлоком турбобуста и встроенной графикой. Чета я уже запутался, ткни ссылкой какой качать?


Встройка работать потом будет - дрова система сама поставит. Но в биос зайти не сможешь. Ну это если про левые и правленные биосы говорить.
Китайские я не ставил. Материнки давно уже нет у меня.
Можно однослотовую видюху поставить. Разъём пропилить под х8 и пользовать - сам так сделал. Но... Это только с радиками будет работать т.к. жирафы разного поколения вместе не уживутся.
#77

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

  Уважаемый46

Junior
Статус: Не в сети
Регистрация: 22.08.2025
alljam писал(а):
Уважаемый46 писал(а):
Что значит "оттренить бмс"?

Зайти в IPMI (на плате есть отдельный ethernet под это), учитывайте что запускается не мгновенно, серверные платы могут и по 5 минут тупить, а если вставить много памяти еще дольше, при изменении конфигурации железа может быть несколько подряд рестартов минут на 10... Есть способы сброса пароля, если там не стандартный Admin/Admin или китайский albert/ADMIN.Там можно и посткоды смотреть и даже изображение/войти в биос если есть запуск. Если запуска нет, то есть PCI_E платы которые посткоды выводят (но это и в IPMI есть!). Проблема скорее в ОЗУ, чет сомнительно что при любых биосах десктопная заведется. 1 планка Reg ddr явно необходима. Наличие работающего IPMI крайне ускорит поиск проблемы.

Спасибо за ответ. В ipmi(это же bmc?) пытался входить, но его не видно даже через айписканнер. Тыкал во все эзернеты кабель из роутера и ничего. Причем плата светится(лампочка бмц), бп и кулер крутят. Изо конечно нет. Если это маловероятно, то я могу перепроверить, ведь мог допустить ошибку тогда. ецц рег заказал планку, буду посмотреть :-)
  kpa39l

Junior
Статус: Не в сети
Регистрация: 15.11.2025
HeavenlyCat писал(а):
Здравствуйте, Я столкнулься с такой пробдемой. У мемя дана материнская плата.
Lenovo Rd450x MB Rev. 1. 3.
2 Процесора. 2690v3.
Оператива Samsung. 2133 Мгц.
И при запуске нет не изображения, что с Vga, что с видеокарты. 4 монитора пробывал не на одном - не показывает только индекатор светодиода, моргает туда сюда каждые 2 сек. пробывал через Ip - отрывает сайт megarac. sp и просто белый экран. И так на протижение часа.


А я правильно вижу на фото, что вы не в тот слот память поставили для CPU2? Надо было в нижний для этого процессора слот ставить?
