IgorTim
Информация есть в шапке этой темы: Добавление NVMe module в BIOS (6-8 Series)

Здравствуйте форумчане,помогите пожалуйста разобраться в не работе штатного uefi vbios aspeed 2050 на довольно старой матери asus p8b-m.
На данный момент вопрос скорее спортивный(хотя вызван вполне себе потерей суток в поиске другой неисправности).
Проблема в следующем - не запускается vbios в uefi режиме.
Появился он там совсем недавно(отталкиваясь от жизненного цикла поддержки), в одной из последней сборок.
В меню биоса есть пункты управления загрузкой CSM. Когда в CSM установлено video OpRom=uefi only или вообще отключен CSM, то система стартует без рабочего vbios(минимальное разрешение, отсутствие информации в диагностических утилитах). При использовании старых биосов, эти настройки приводили систему в кирпич(до выдёргивания батарейки).
Полазив по биосам других производителей с этим чипом, понял, что asus та ещё дрянь, на какой -то хрен укладывает vbios несколько раз и не понятно какой когда используется.
Рабочий vbios для legacy режима лежит в GUID: A062CF1F-8473-4AA3-8793-600BC4FFE9A8 CSMCORE в RAW. Сам raw прекрасно разбирается основываясь на структуре описанной здесь https://github.com/coreboot/bios_extract/blob/master/csmcoreparse.py. Впихиваю туда новый legacy vbios скачанный с сайта aspeed, система нормально стартует с новым vbios. если я меняю vbios на vbios+uefirom, то система при любых настройках стартует в аварии(с минимальным разрешением). Кроме этого vbios без сжатия повторяется в padding по смещению 0x740000, но когда он используется я не знаю. В последних официальных обновлениях добавлен GUID: 5BBA83E6-F027-4CA7-BFD0-16358CC9E123 ASTGopDriver. В нём лежит Efi bios. Собственно, хотелось бы разобраться почему он не стартует?
Реинкарнацией этой материнки являются P9D-M, P10S-M, P11C-M. В последних двух, хоть структура одинакова, но нету CSMcore, вместо неё полноценный GUID: A0327FE0-1FDA-4E5B-905D-B510C45A61D0. А вот в P9D-M всё очень похоже(правда я не знаю, работает в ней всё нормально или нет). Отличается она только тем, что в csmcore после legacy vbios лежит uefi vbios. Я попробовал добавить в свой биос по образцу efi vbios после lagacy, а также в конец raw. В обоих случаях система в legacy стартует нормально, а uefi так работать и не хочет.
ссылка на последний bios

pepelxl
Если в бивисе изначально нет ГОП драйвера для видяхи, то в УЕФИ не запустить ее.
Добавить сия ГОП крайне затруднительно.

LS_29, есть там aspeed GOP и OROMка, а также OROMка для сендика. А вот видеовыход VGA только один, и кто его захватит, aspeed или сендик - фиг его знает. GOP для SandyBridge нетути.

pepelxl
Подобные материнки фактически имеют два компьютера на одной материнской плате.
Aspeed AST2500 использует ARM-процессор и имеет собственную прошивку.
Может проще другую видеокарту установить, а VGA в AST2500 джампером отключить?
#77

DeathBringer у меня ast2050, но это роли не меняет. Вторая карта не нужна. Сам комп это файл помойка, засунут в антресоль. Управление им осуществляется через iKVM, который реализован как раз на ast2050. так что другая карта без полезна, нужно что бы видео реализовывалось на aspeed. Тут такой прикол у asus - по удалёнке выставишь uefi - комп в ауте. Это я рядом, а админам в продакшене наверно весело было.(из плюсов наконец-то за четыре года разобрал антресоль) Инженеры из asus видимо на скорую руку прикрутили в последних релизах этот gop драйвер, чтобы комп в аут не уходил, но по факту он не работает. И прикрутили видимо из p9d-m, так как появились пункты в меню которых не было, и я так и не смог разобраться работают они или нет Например:
int19 trap response
BIOS reaction on INT19 trapping by Option ROM:
IMMEDIATE - execute the trap right away;
POSTPONED - execute the trap during legacy boot;
Дас ист ху?
В обоих режимах внешний райд грузится и из него доступно запуск операционок в uefi. или райд использует другое прерывание?
Вот ещё две непонятные шляпы ни ни что не влияющие:
Boot Devise Seeking
Load RT32 Image

Добавлено спустя 29 минут 24 секунды:
Michael_Code затупил - что есть сендик?

И подскажите пожалуйста когда используется копия vbios из padding 0x740000?

pepelxl, SandyBridge, в биосе OROMка присутствует для него, для его внутреннего iGPU. Надо просто помнить, что GOP драйвер используется в UEFI режиме, а VBIOS (OROM) - в legacy, CSM.

На этой материнке внутреннее видеоядро не соединено с VGA-выводом.

Понял, там VGA порт привязан к aspeed, но я его тоже не использую. Sandybridge наверное там нужен для того чтобы корректно тушить видяху проца или остался там от старшего брата p8b-wx. Я вот подумал, может подкинуть GOP для него, может какой арбитраж по выбору видяхи не проходит?

Есть материнка Gigabyte X570. На ней определённое количество уровней Load Lane Calibration, на более старших моделях уровней больше + регулировка bclk с шагом 0.1 вместо 1. Есть подозрения, что это чисто софтовые ограничения, есть шансы это разлочить и потом зашить в плату?

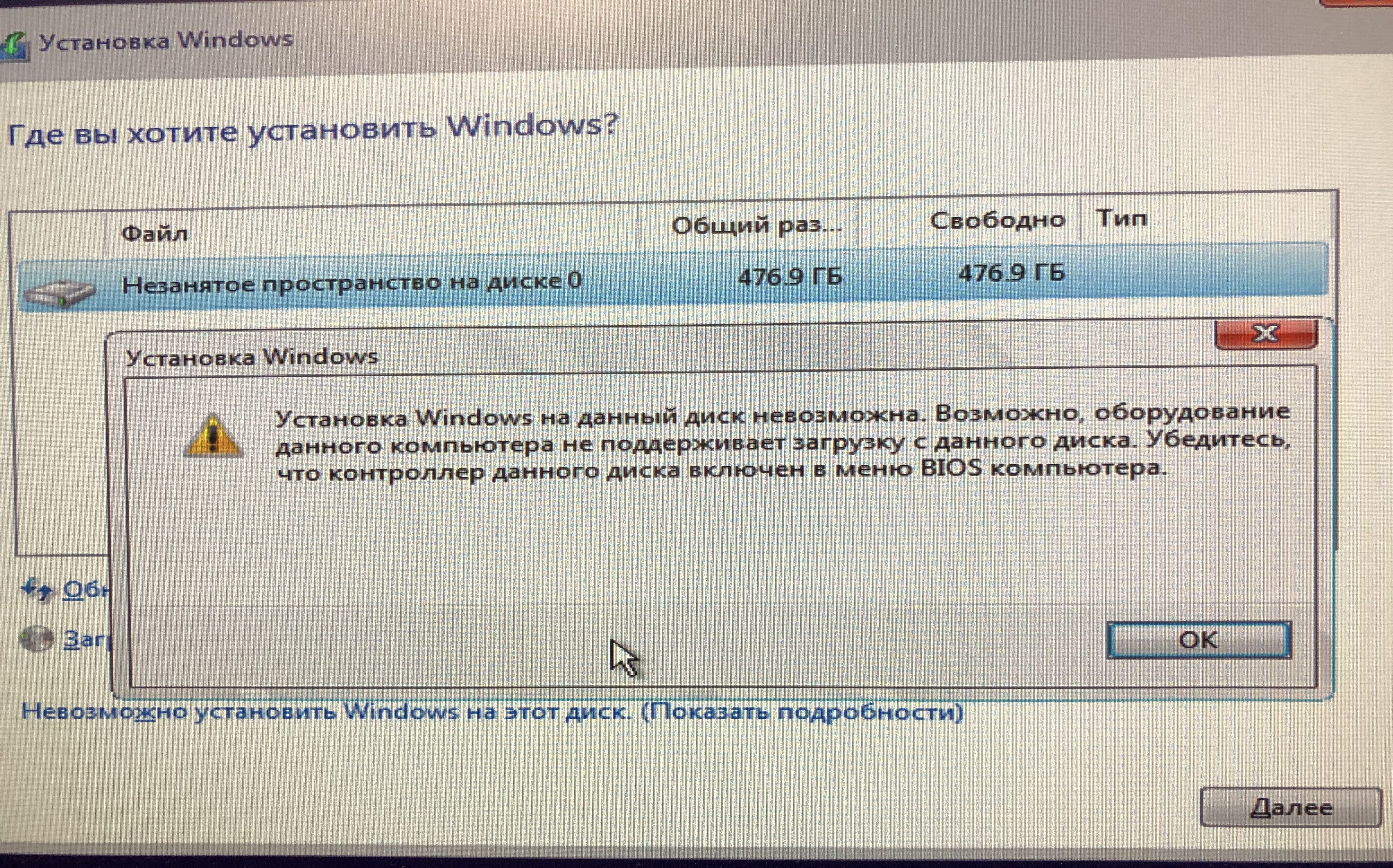

Добавил поддержку NVMe (модуль NvmExpressDxe_4) из этого поста для мат. платы F2A85-v Pro. Она стала видеть NVMe диски в загрузке как PATA SS: через PCI-E адаптер. Но во время установки Windows 10 инсталятор говорит что-то вроде "данный диск не поддерживает загрузку или BIOS не настроен".

Подскажите, что я ещё забыл сделать или на данной матери это нереально?

Инсталятор должен быть загружен в UEFI-режиме.

Donatte
А как Вы определили, что используется UEFI-режим при загрузке? Отключали Legacy-загрузку в BIOS?

Я все образы эмулирую через внешний HDD Zalman VE-400. Он по умолчанию определяется в BIOS как два разных устройства - одно обычный Zalman бла бла бла, а другое UEFI: Zalman бла бла бла. Например, некоторые образы не воспринимаются как UEFI загрузочные, что говорит о том, что эти устройства работают в разных режимах. Поэтому чтобы изменить тип загрузочного диска достаточно просто сменить устройство из списка. Собственно при выборе разного устройства с образом Windows 10 у меня либо чёрный экран или логотип BIOS, либо логотип Windows при запуске с диска. То же самое поведение при переключении режима Legacy/UEFI для системного диска.

Donatte
Не нужно эмулировать. Достаточно просто скопировать содержимое iso-файла. И проверить содержимое папки boot.
Это Legacy загрузка. Отключите Legacy и CSM в BIOS.

Т.е. вы хотите сказать что эмуляция физического диска из образа программно-аппаратными средствами плохая?

https://www.zalman.com/contents/products/view.html?no=161

Хорошо. Попробую зашить в флешку образ с GPT + UEFI настройками.

Эмуляция не плохая, включённый CSM - плохо.

Добрый день господа!
Пишу сюда, так как здесь сидят технически грамотные люди, ну и ветка форума соответствующая.
Скажу сразу, в модификациях UEFI я новичок, но меня безумно заинтересовала данная тема, поэтому хочу узнать пару подробностей.
Где-то вычитал (где, не помню), что UEFI капсулы бывают запакованные и распакованные, и что запакованный UEFI требует меньше места в микросхеме, но при этом имеет более большую загрузку с последующей инициализацией.
А распакованные UEFI грузятся быстрее, но требуют больше места соответственно, и их не прошить в каждую микросхему, если только места хватит.

Так вот, я задался вопросом как понять какой у меня биос смотря через UEFITool, я хочу ускорить загрузку своего компьютера таким способом, и возможно ещё выкинуть не нужное из своего биоса.
И в дальнейшем добавить функцию включения компьютера через клавиатуру PS/2 из другого биоса аналогичной платы, сделав экспорт.

Буду очень благодарен каждому за любую наводку.

твои трудозатраты приведут к экономии всего нескольких секунд до появления заставки, если устраивает - часть pei/dxe модулей перезаписать в распакованном виде
