Автор Сообщение

Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 184285 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 244622 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 244622 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 244622 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 244622 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 244622 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 244615 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 244615 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 8789
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30
Temerin писал(а):
С sudo запускали?

только команда "su -" обеспечивает переключение на чистую сессию рута с его переменными окружения
судо - это костыль.

Temerin писал(а):
Впервые взял себе серверную мамку настоящую

А с какой целью?
для подавляющего числа обыденных задач от двухсокета профита нет никакого и даже наоборот.
в свое мне приходилось юзать двухсокеты на моногопользовательских ОС, терминалах, фермах с виртуалками и под ZFS с большим объемом рамы.
но даже под виртуализацию предпочитаю односокеты собранные в кластер - это эффективнее.
да и раскрыть всю мощь многопотока с кучей рамы можно только под системами с unix

_________________
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX5080OC
12600KF Z790 DDR5_2x16Gb_7200CL32 RTX5070TI
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
7500F B850 DDR5_6000CL28




Junior
Статус: Не в сети
Регистрация: 27.03.2026
Доброго времени суток джентельмены. Почитал форум, заказал данное чудо, пока что жду. Насчет bmc, а точнее проекта openbmc. Кто может поделиться логом загрузки bmc или даже платой невключайкоq с с живым bmc для портирования проекта? Лог загрузки можно снять через usb ttl преобразователь с гребенки в левом нижнем углу платы, на форуме была фотка с распиновкой. В роли преобразователя можно использовать ch341 если переставить перемычку




Junior
Статус: Не в сети
Регистрация: 18.04.2026
Здравствуйте.
Подскажите, пожалуйста, куда копать?
Плата версии 1.3 10G
Два дня отработала нормально. Перестала запускаться. Не загорается и не мигает диод bmc. Минуты через три после подачи питания бипер пищит 10 раз. Горят оба диода на разъёме ipmi (не мигают при подключении к сети). Работают кулеры процессоров, процессоры теплые, мигает диод hdd led (правда по схеме в шапке темы он должен быть power led). Оставлял один проц, 1-2 планки памяти, - без изменений. После сброса bios, в первый раз бипер пищит 5 раз, затем, после каждого включения, каждый раз по 10 раз.
Какую ещё диагностику можно провести?
Могут микросхемы bmc и/или bios выйти из строя? Можно их как-то проверить не снимая с платы? Могу выпаять, доступ к программатору ch341 есть. Только как проверить не знаю...
Если писк бипера указывает на ошибку записи в CMOS-памяти, то в данном случае это биос или бмс? Или на этой плате звуковая индикация может иметь другое значение?
Должна проходить инициализация bmc при повреждении bios?
Или вообще думаю в неправильном направлении?
Спасибо.




Junior
Статус: Не в сети
Регистрация: 21.04.2026
Добрый день! Сделал скрипт для автоматического управления вентиляторами под Linux.

Если кому интересно:
Код:
#!/bin/bash

# --- Настройки ---

# Датчики и их целевые температуры

CYCLE_COUNT=0

# Коэффициенты ПИД

KP=2.0
KI=0.2
KD=1.2

integral=0
last_max_error=0
dt=3

ipmitool raw 0x2e 0x30 00 00 30

while true; do
    max_error="-100" # Начальное значение для поиска максимума

    SENSORS_DATA=$(sensors)

    if ((CYCLE_COUNT == 0)); then
        CYCLE_COUNT=10

        # Собираем ID всех физических дисков (SATA и SAS), исключая разделы
        DISK_IDS=$(ls /dev/disk/by-id/ | grep -E "^(ata-|scsi-)" | grep -v "\-part")

        # Наполняем массив numbers значениями температур
        numbers=()
        for id in $DISK_IDS; do
            # Получаем температуру (универсальный awk для разных моделей)
            temp=$(smartctl -a "/dev/disk/by-id/$id" | awk '/Temperature_Celsius/ {print $10}')

            # Добавляем в массив, если значение не пустое
            [[ -n "$temp" ]] && numbers+=("$temp")
        done

        # Теперь у вас есть массив numbers, с которым можно работать
        # Например, найти максимум:
        max_hdd=$(printf '%s\n' "${numbers[@]}" | sort -rn | head -1)
        echo "max_temp: $max_hdd"
    fi

    cpu_temp=$(echo "$SENSORS_DATA" | grep 'Package id' | awk '{print $4}' | grep -oE '[0-9]+' | sort -rn | head -1)
    pci_max_temp=$(echo "$SENSORS_DATA" | awk '/Composite|temp1/ {print $2}' | grep -oE '[0-9.]+' | sort -rn | head -1 | cut -d. -f1)

    SENSORS=(
        "$max_hdd:45"
        "$cpu_temp:60"
        "$pci_max_temp:50"
    )

    for entry in "${SENSORS[@]}"; do

        current_temp="${entry%%:*}"
        target="${entry#*:}"
        echo "current temp: $current_temp target: $target"
        # Считаем ошибку для данного компонента
        current_error=$(echo "$current_temp - $target" | bc)

        # Ищем максимальную ошибку (bc вернет 1 если истина)
        if (($(echo "$current_error > $max_error" | bc -l))); then
            max_error=$current_error
            active_temp=$current_temp # Для логов
            active_target=$target     # Для логов
        fi
    done
    echo "current MAX ERROR: $max_error"
    # Теперь используем max_error в стандартном ПИД-алгоритме

    # Интеграл
    integral=$(echo "scale=2; $integral + $max_error * $dt" | bc)

    # Производная
    derivative=$(echo "scale=2; ($max_error - $last_max_error) / $dt" | bc)

    # Выход PWM
    output=$(echo "scale=0; $KP * $max_error + $KI * $integral + $KD * $derivative" | bc | cut -d'.' -f1)
 echo "OUTPUT $output"
    # Ограничения 0-100
    [[ $(echo "$output > 100" | bc) -eq 1 ]] && output=100
    [[ $(echo "$output < 25" | bc) -eq 1 ]] && output=25
    ipmitool raw 0x2e 0x30 00 00 $output
    #echo "$output" > "$FAN_PWM"
    last_max_error=$max_error

    echo "Max Error: $max_error (Temp: $active_temp/$active_target) | PWM: $output"

    sleep $dt

done




Junior
Статус: Не в сети
Регистрация: 27.04.2026

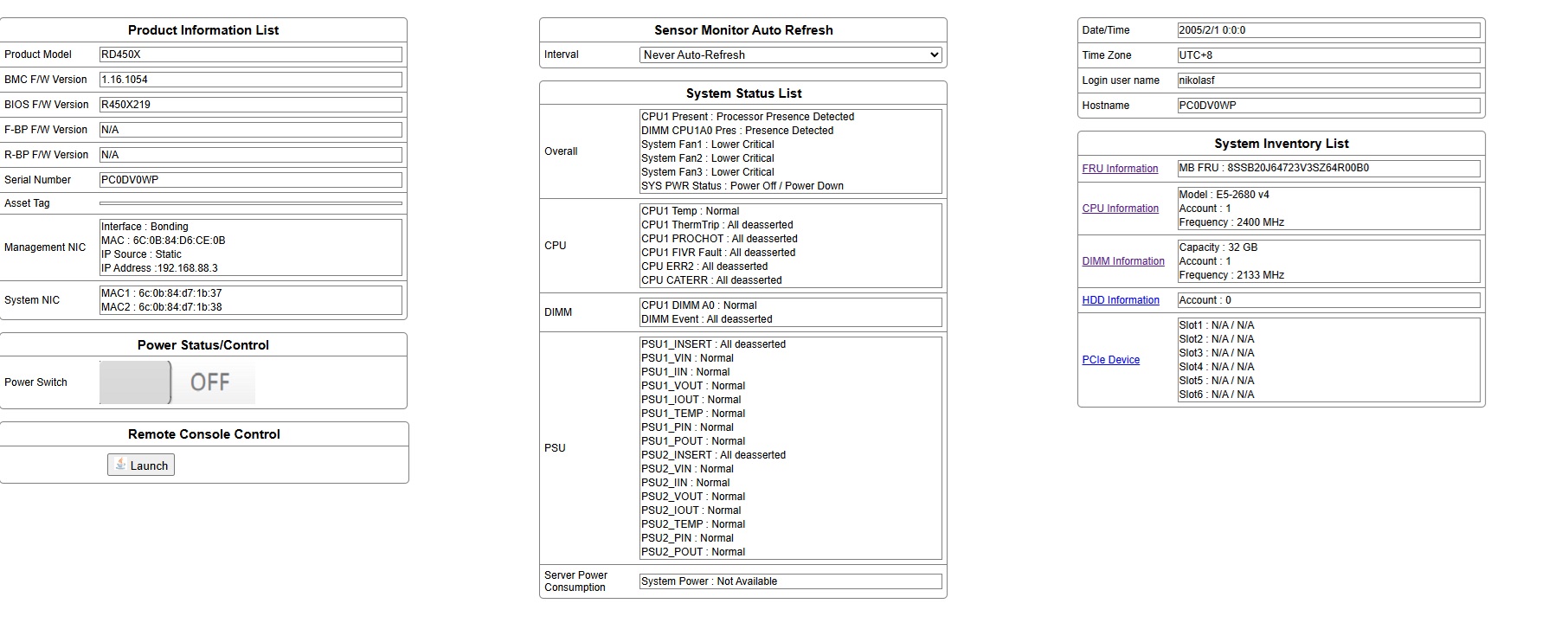

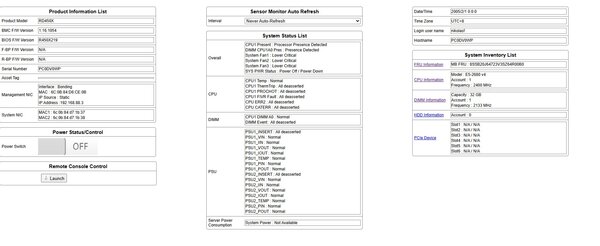

Добрый день! Недавно приобрёл эту "чудесную" плату REV:1.3. Установил два процессора 2680v4 и две планки памяти Samsung 32GB 4DRX4 PC4-2133P-LD0-10 в слоты A0. Подключил питание, кулеры крутит, изображение не показывает. BMC мигает, и доступ по веб есть. (Если вынуть один проц, то картинка появляется и даёт зайти в BIOS. При этом процессоры местами менял — работает с любым, но только с одним). Пробовал подкинуть два 2660v3, картина та же. Сокет визуально в порядке. подскажите куда копать....


Вложения:
Без имени1.jpg
Без имени1.jpg [ 272.08 КБ | Просмотров: 199 ]
