Соблюдайте Правила конференции и используйте поиск по теме. Мешающие чтению картинки и видео убирайте под спойлер.
Сообщения с избыточным цитированием могут исправляться или удаляться без уведомления их авторов.

Спасибо за напоминание. Дочитал темы по программаторам. Взял XGecu TL866II Plus только с набором сокетов, прищепкой, и SPI драйвером. Последний на случай, если приспичит шить внутрисхемно без выпаивания.

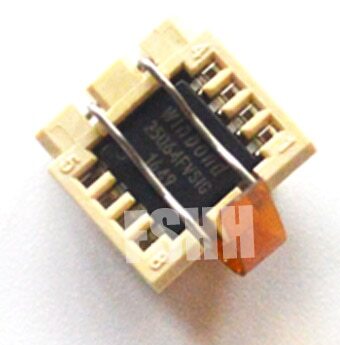

Т.к. совершенно очевидно, что с первого раза рабочий биос без достаточного опыта не получится, нашёл нормальный вариант soic8/sop8 кроватки для ноута (читай, с ограничением по высоте).

Можно будет единожды поставить кроватку и не терзать материнку перепайками. Дорого, но дешевле ремонта платы.

Теперь, пока это всё едет, есть время потренироваться на чужих дампах от такой же модели ноута.

Что такое микод? Это прошивка (Firmware, Patch) самого проца. Его наличие не означает поддержку проца на материнке.
За поддержку той или иной модели процессора отвечают совсем другие файлы, в которых описываются параметры поддерживаемых процов.
Вообще есть простое правило. Прежде чем брать материнку под определенный проц убедитесь что они совместимы. Посмотрите таблицы совместимости, если сомневаетесь в таблице делайте запос в ТП.
Если берете мать с рук убедитесь (попросите показать) что она рабочая, если такой возможности нет, то не берите, потом не докажете что вы не верблюд.
Обязательно сделать сброс настроек.
ОЧень часто бывает проблема когда проц укладывют в сокет. Нжки в сокете очень прихотливые и могут погнуться, задолбаетесь потом выпрямлять. Также чистота ножек тоже критична.
Если всё рабочее, кулеры в большинстве своем запускаются, даже если проц не совместим. Если этого нет то что то не так.

Друзья кто поможет сделать мод биос для huanan E5 3.5C?. В наличии есть дамп оригинального биоса только в формате 5ao. Что бы потом можно было его зашить через afudos)

Привет!
Тут про замену чипов разговаривали... тоже хочу историю рассказать.
В общем по логам, последние года 3-4 были просадки по линиям 3.3 и 5 вольт, опускалось до 3,26 и 4,9 соответственно, причем жило своей жизнью независимо от нагрузки.
Такие показатели в пределах нормы так что алармы не срабатывали.
Начинаю проверять БП, сисоник платинум на минуточку, всё норм. Думаю, кабель ушатался, меняю на новый, та же картина.
В итоге заморочился, разрезал кабель для теле антенн и флизелиновой частью почистил 24 и 8 пиновый разьемы на мат. плате. Там толщины провода в кабеле и контактов на плате одинаковые. Очиститель контактов, я взял abro, оочень пригодился в этом муторном деле.

В общем результат: просадок нет что бы я не делал, выдает 3,344 и 5,04 вольта как в простое, так и при ~500 ваттах нагрузки. Я за 8 лет использования этого компа такого не помню.
Разгон теперь стабилен без поднятия вольтажа. У меня 64 гига рамы, работают на 2133 при 1,5 вольта, не надо насиловать на 1,65.
И еще веселье: обработал посадочное гнездо биоса очистителем контактов и зубной щеткой, теперь чип можно вытащить руками, никаких отверток.
Вот такие дела

Voyager777
Кстати тоже дельный совет. Особенно если материнка лежит пылится да мхом обрастает.
Спасибо.

Вот думаю это из-за разного материала контактов и проводов, "разность потенциалов"... вся фигня.
Очень многие жалуются на деградацию производительности со временем.
Электрики, например, говорят, что нельзя связывать алюминий и медь, а на материнках токи хоть и слабые, но речь идет о милливольтах.
Я сам не ожидал, думал пришло время апгрейдится

Всех приветствую.
Подскажите, что изменилось в процессе обновления ME на Z490?
За несколько лет обновил тьму материнок и не было ни одной ошибки.
Запускаю ком строку от админа, cd c, потом команда flash64 f и название bin. (это просто вкратце описал)
Сейчас после проделанного выдаёт ошибку и не шьёт.

На win-raid есть инструкция, вкратце - прошивка PMC должна быть объединена с ME.
Начинайте читать с со слов "Warning for all CSME v12 - v14" и далее.

А где в биос хранится please press del or f2 to enter uefi bios setting AMIBCP смотрел, но не нашел. Хотел бы удалить это сообщение при включении пк.
И максимальный размер лого 640x480? Просто в первых версиях биоса лого 1024x768 и jpg, а не bmp. В последних версиях лого 672x378, то есть по горизонтали можно сделать картинку шире чем 640.

md_max, в UEFItool найти эту строку, заменить пробелами.

Уже столько копий сломали. Надо быть осторожнее, извлеки, опять же, через UEFItool, посмотри хара-ки картинки, сделай так же, нужно иметь ввиду, я не художник, там всякие слои, а может анимашку GIF запихнуть хочешь? Паскудное это дело, понты клеить с картинками. "Вам шашечки или ехать?" (C)

Не согласен. На своих ноутах поменял, лишний способ опознавания своего девайса, а то вдруг спи**ят.

Вопрос! Вы, помнится снимали локи в IME для разгона по шине?
Есть ли общие принципы и подходы? Зеон 2690 v2 на x79 упирается в 114,1 мгц, дальше не хочет, причем изменения вольтажа влияют только на температуру.

Добавлю: до 114 градация 0,100, это если "+" в биосе жать, а после 0,125 и мне кажется есть какой-то фиксированный диапазон подобных изменений
На сколько я понимаю, азгон по шине до 115 это потолок практически на всех платформах.

Voyager777, не-а, это не я, это DeathBringer, я баловался с SpreadSpectrumControl.

Попробовать глянуть через ThrottleStop?
https://www.techpowerup.com/download/te ... ottlestop/
Тут вот какой нюанс, благодаря DeathBringer, когда я у себя в сетап биос пооткрывал все возможные и невозможные настройки, оказалось, отдельные пункты не работают. Касается вольтажа, LLC, например. Это особенность чипсета. Китайцы тупо делают то же самое, открывают, видишь? Да
Поглядываю форум, там столько версий, ужас, каждый подвальчик Шанхая лепит своё. Вот и получается, единого подхода нет. Либо получишь разгон DDR, либо отвалятся SATA USB.

Раньше такая фигня была. Помыл/поправил пины на сокете и зафиксировал вольтаж на контроллере южного моста, сейчас ничего не отваливается.
Прикол в другом - разгон по шине со штатным вольтажом в 1,06 это неприлично мало.

Voyager777, прости, за что боролся, на то и напоролся. Тема зашла на китайцев, сейчас придут два Лесника, и всех нас разгонят. Я про LS_29 и DiethBringer

Хммм... Лого.. Лого... Лого...
Народ! Если кому попадется картинка с енотом долбающего комп чнм-то тяжелым, то загрузите в формате лого сюды.
Сделаю логотипом к бантику.

LS_29, Милый Енот, как-то не подумалось ранее. Всё, сподвигнул, иду искать. Рассмешил, а бренд нужен.

Добавлено спустя 3 часа 15 минут 44 секунды:

Voyager777, вот спасибо, напомнил!!!!!! Первый совет, ластиком советским пройтись по пятакам CPU. Руками жирными хватают, потом окисление. Я же чирикал, с браслетами 1МОм на землю люди работали. CMOS КМОП полевики на входах. Да ничего не изменилось, статику никто не отменял.

Не всегда помогает. На контактах цпу есть такие крошечные заклёпки, иногда по 2, видно под хорошей лупой.
Лучше очиститель контактов, все-таки в 21 веке живем. Ну или аммиачным спиртом...

Вариант посмотри что есть и повтори, понятен. Но производитель может запихать в биос картинку в виде полосочки. И он же пихает туда то что я указал выше.
Ладно, ясно.

Опишу опыт использования программы как удачный, так и нет:

Успешно обновил биос на китайской плате ONDA B320ipc (AMI, A320, Ryzen3200g, ). Затеялся собственно из-за неправильного отображения цветов при включении ПК (при подключении к ТВ в расширенном режиме 4к HDR), с мыслью "авось?". Была версия VROM 016.002.000.010, стала 016.002.000.011, GOP c 2.0.0.5 до 2.0.0.12. Попутно обновил все остальные модули и микрокоды, здесь апдейт https://yadi.sk/d/ndn16Ncx7xfJxw?w=1. Помогло! Теперь нормальные цвета и при загрузке и в виндовс. Жаль Agesa нельзя обновить с 1.0.0.2 до более новой версии.

Решил раз так всё хорошо прошло с ПК, обновлю ещё и старенький ноут. Но не получилось, биос H2O https://yadi.sk/d/MG7yMW1GI06HZg. Версия 1.79.6.3 файл распаковывает, но обновлять никакие модули не хочет, а на сетевых вообще вылетает. Версии 1.79.7-8 зациклено выдают "InsydeH2O"...

Dmitry_AD с ноутами тебе сюда
http://acerfans.ru/forum/topic_1237/500
Говорил же Милый Енот, бантик НЕ для ноутбуков. Блин, держу микоды ноутбучные,
Тем более, не интеловский стандарт. ТщательнЕй надо ребята. (С) Аркадий Райкин.
