Фича зависит одновременно от процессора и наличия поддержки в BIOS

dart_raiden будешь смеяться и разъснять для меня специально. Вижу свою видео, как 720, хотя она реально ближе к 730 даже по шейдерам и активномуjn охладу. Покупал в 2014 в сборке Асус. Мобо H81M-E нестадартная. 4980hq. У 720 интерфейс 2,0, у моей 720 GPU-Z говорит 3.0 Вижу, модель переходная. Процессор для PCIeх16 минует чипсет, я правильно понимаю?

Да, x16 идёт от процессора.

На сколько я понимаю, еще должна быть поддержка "Above 4G decoding", чтобы можно было адресовать физические устройства дальше 3х гиг.
т.е. допустим есть видюха (физическое устройство) с 8мью гигами, и к памяти этой карты можно обращаться "большими кусками"

"Above 4G decoding" я в биосах, хотя бы, видел... а вот настройку размера BAR - ни разу.

Гдето в линуксовом треде на редите говорили, что это параметры MMIOH (https://en.wikipedia.org/wiki/Memory-mapped_I/O).
На моей в скрытых настройках биоса есть "maximum payload" и "maximum read request"
хотя наверняка я что-то путаю

"PEG0 Max Payload size" у меня тоже есть, но там варианты (авто, 128, 256 TLP), а Resizable BAR на скринах (с плат, у которых оно есть: Z490 и т.д.) имеет лишь состояния ON и OFF.

"Above 4G decoding" доступна через графический интерфейс настроек, а "Above 4GB MMIO BIOS assignment" - скрыта.

Подскажите пожалуйста.
Имеется материнская плата Colorful C.H81A-BTC V20 оф сайт https://en.colorful.cn/product_show.aspx?mid=84&id=857#
Нигде не могу найти список поддерживаемых процессоров (на оф сате тоже нет).
Нужно знать может ли данная плата работать с 8ми поточными XEON ами: E3-1230 v3, 1240 V3 итд....?
По идее должна (аналогичная мамка от Асрок поддерживает) но от Колорфула можно ожидать чего угодно))
Кто точно знает подскажите. Очень нужно знать

Coleman_3
Любой BIOS материнки с H81 можно заставить работать с любыми процессорами с ядром Haswell - для этого достаточно обновить ME-регион до актуальной версии.

DeathBringer
Спасибо за совет, но для меня это будет сложновато))

Спасибо за файлы, но я не понял, а разве TGL отноится к дектопным?

LS_29, не-а, ты прав, тигры - это ноутбучные, я на всякий случай
Pluto CSME 14.1 понравился

Графику в Rocket Lake обещают такую, что и у Tiger Lake - gen12

LS_29, новинки RAID, GOP, 2 vBIOS от Asus ROG Crosshair VIII Hero (WI-FI) Bios версия 3003

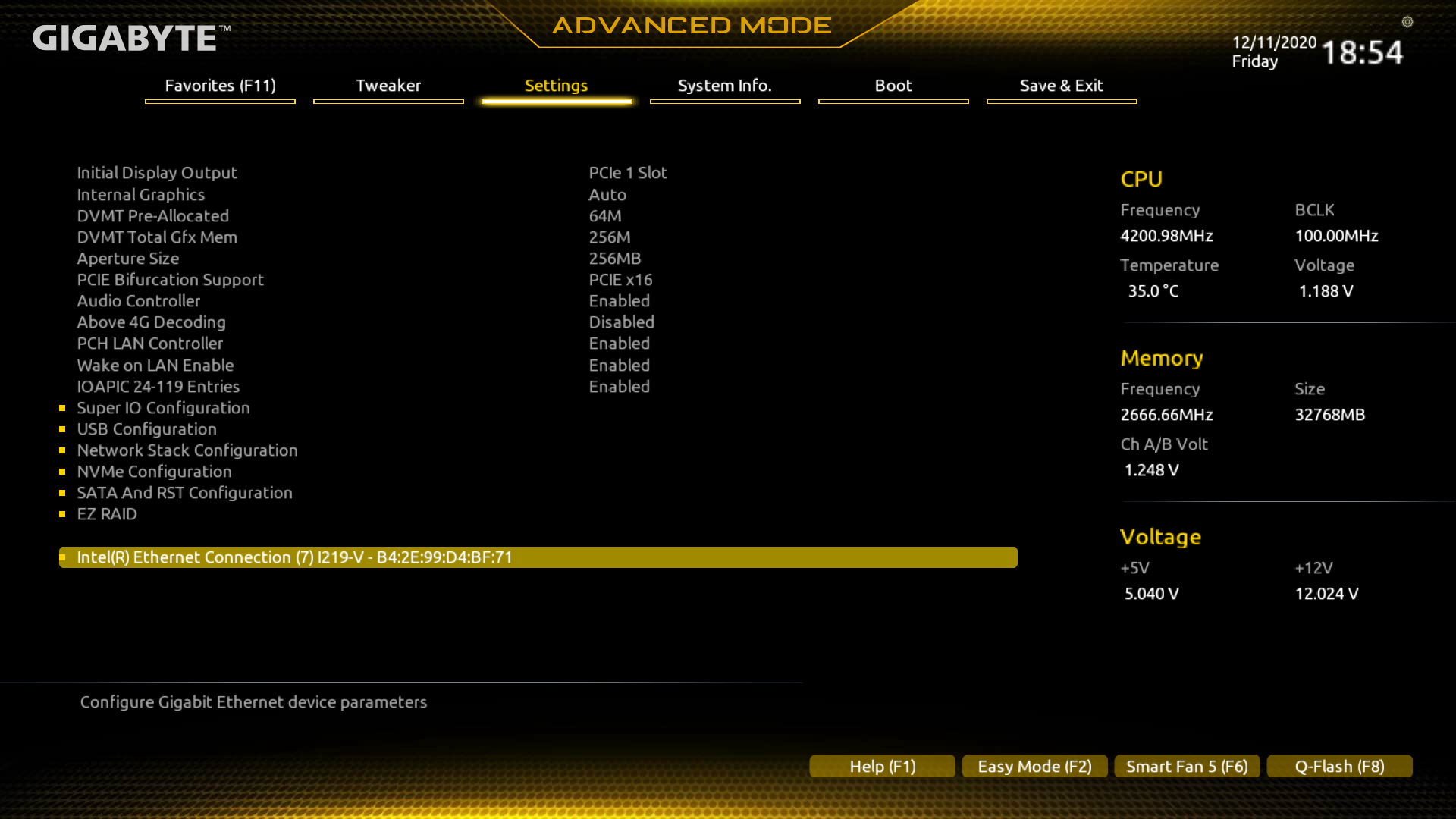

Ребят. В бивисе в УЕФИ режиме всешда появляется вкладка ЛАН или РАЙД, а
А вот интересно, а можно в ЕФИ Шелл вызвать интерфейс или что-то такое загруженного драйвера?

dart_raiden

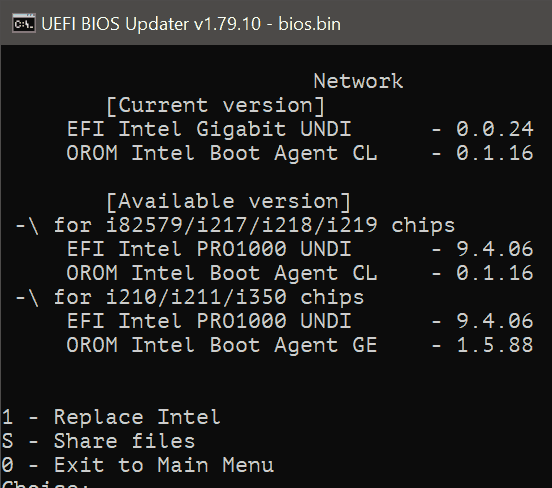

Я просмтривал ЕФИшки Интел ЛАН ПРО1000 9-ых верий и обнаружил, что они содержат Device ID от Gigabit.
Если будет желание, то проверь пожалуйста, что будет если подменить Gigabit.efi файликом PRO1000.efu. Появится вкладка сетевого чипа со всеми данными?

LS_29, всё, что помню, при установке в слот внешнего RAID контроллера при его инициализации на экране появлялась сообщение Press Ctrl+A bla-bla.
Ещё где-то в биосе видел опцию, разрешать ли вывод сообщений на экран и в течение какого времени при ините драйвера.
Так ведь драйвер должен иметь интерактивный модуль, а так всё сделает молчком, максимум, код возврата, анализируй сама, вызывающая процедура.

Я просто вовыряю исходник от Интел ЛАН ПРО1000 в9.4.06.
И понять не могу. Есть описание почти всех чипов, указание и DevID, единственное подрезано Названия чипов таких как 82579/217/218/219 и им подобным, но добавить эти описания не долго.
Остается только вот как потом собрать в готовый ЕФИ драйвер ну и проверить через Шелл, чтоб по сто раз не гить..

Добавлено спустя 5 минут 40 секунд:
Вот исходник
Описание hw в файле e1000_hw.h
Описание чипа на экран в brand.с
Ну и много чего еще до кучи..

- стёр Gigabit.efi
- сделал копию PRO1000.efi, обозвал её Gigabit.efi
- обновил всё это дело через UBU, прошил




В итоге, пропадает весь этот раздел с инфой о сетевухе и управлением ею

dart_raiden
Ожидаемо что в бивисе не появится вкладка, тк устройство не описано.
Всё таки в Шелле как это сожно проверять, надо только почнть как..

Всем доброго времени суток, коллеги.

LS_29, вопрос в первую очередь направлен Вам, как автору UBU.

Вводные данные: HP 250 G1 (InsydeH2O) [HM70, 2xSPI Flash (4Mb+1Mb)].

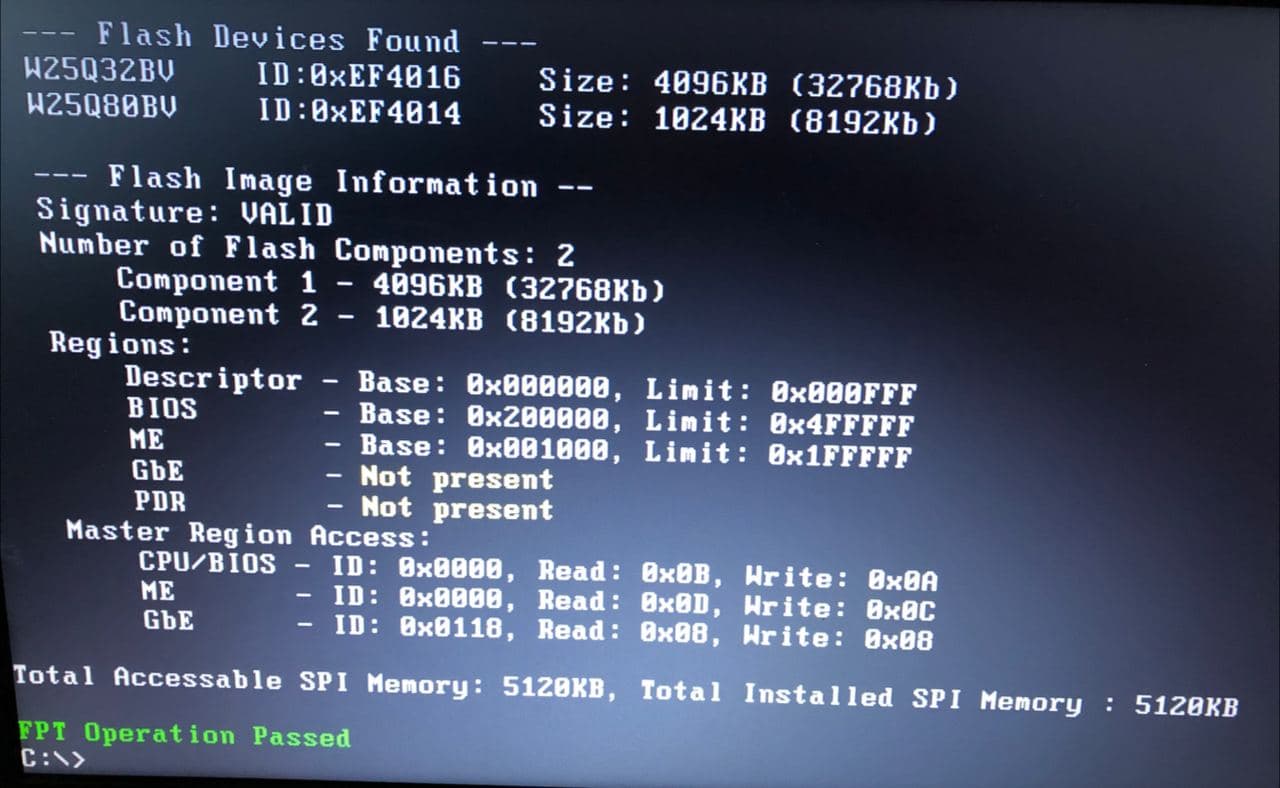

Дамп из FPT во вложении (к слову, изначально доступ к SPI залочен, помогает волшебный хоткей).

При анализе региона микрокодов UBU (1.79.11f) сообщает:

Дальнейшие раскопки в HxD приводят к тому, что микрокод для 306А9(#8) является урезанным до 2С00, вместо оригинального 3800. Более того, второй блок содержащий MC сокращен до 2440.

Собственно, вопрос: есть ли какая-либо возможность интегрировать полнофункциональный микрокод в прошивку, с учётом вышесказанного и того нюанса, что официально HM70 не переваривает данные процессоры (permanent shutdown after 1800 sec)? И насколько мне известно - победить это никому не удавалось по сей день. На самом деле, тут уже вопрос не в победе этого таймаута (однако, мы понимаем, что данный лимит диктуется работой как раз ME), а попытке внести хотя бы микрокод в полной мере, а далее смотреть по ситуации.

Заранее благодарен за ответ.
