LS_29

Здравствуйте! Помогите, пожалуйста, разобраться с BIOS-ом для планшета Gigabyte S1082. C помощью Вашей замечательной программы смогла обновить все OROM-ы, кроме Intel VGA VBIOS. При обновлении выбирала второй пункт Update to v2158 OROM and ... EFI GOP Drivers, обновились только EFI GOP Drivers. Ручной режим замены трёх модулей Intel VGA VBIOS с помощью программы MMTool, приводил к чёрному экрану при включении планшета. Спасибо!

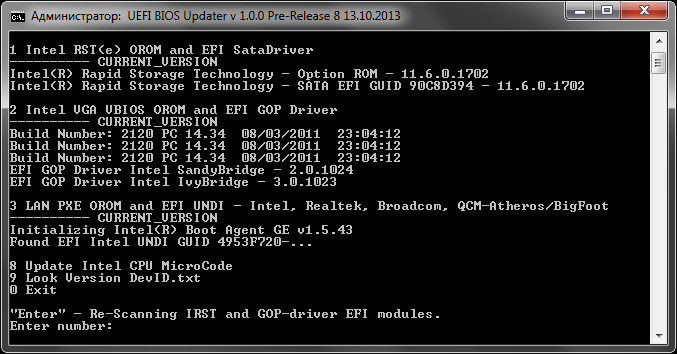

Скриншот
BIOS

Smoor, забыл тебе сказать про 305.02, та же хрень что мы с тобой тестили 305.00 - 18-Secure...

LS_29

.
Всё просто. Непродвинутые пользователи выкладывают файл RW, сохранив всю лабуду.



А бэкап тоже портит или нет?

Упс! Эт я как то пропустил, проверю, отпишусь.

Добавлено спустя 9 минут 37 секунд:
lenaOgareva, я советую их не трогать, тк они имеют настройку на мобильный DID 106/156. Но это еще ладно, в CSMCORE сидит 3 оромки VBIOS, и все 3 имеют свои различия друг с другом и от референса интел, так сказать свои настройки под девайс. И третья оромка - конкретный VBIOS Моbile. И если такое дело поменять и зашить можно получить массу неприятностей. Если девайс оаботает в режиме UEFI, то для видко достаточно обновления GOP драйвера.

Подобная проблема была у нас с поиском VBIOS для Haswell, какждый вендор вносил свой конструктив в оромку, в результате на разных платах в различных портах были черные экраны. А мобильные там точно оромки под экран и порты девайса настраиваются, а таблица этих настроек только бренду известна..

LS_29, я тут подумал и решил теплое с мягким не мешать, поэтому пусть у нас для драйверов будет одна программа, а для оромов - другая. И путаться не будем и менять ничего не надо.
Версии отображает все найденные, в столбик, дописывать я пока ничего не стал - не взял домой файлы, на которых тестировал. Потом допишу, когда будет время.
А вчерашнее это чудо удали нафиг, не заглядывая в код. Я, видимо, упоротый был после основной работы, удивляюсь, как оно работает вообще.
http://rghost.net/49603049

CodeRush
Ну вот, а я уже бантик перевязал под новые параметры..

Добавлено спустя 2 часа 32 минуты 7 секунд:
Подстроил под новую утильку, заодно забил в тестовый биос ситуации когда в одном CSMCORE могут быть оромки с разными версиями или DID. (с видео это конечтно перебор, на дектопах по 2-3 как у буков не встречал) Очень часто попадается с двумя IRST, с 2-3 сетевыми Интел, марвел редко бывает из одной ромки, обычно 3. Часто брэнды не правильно пихают асмедиа, но у меня муму на 3 DID очень корректно вставила 1 ромку. (Кстати немного разобрался в CSMCORE в заголовках перед оромкамми)
Что получилось с новой oromver вот скри
В данном случае по 2 IRST и видео разных версий и DID. 3 сети 2 разных версиё и 3 DID, 3 марвлла тоже 3 DID и на 2 версии.
#77
Теперь стоит дилаема, как дать описание второй, третьей и тд ормкам..
И по drvver v0.2, добавь пожалуйста и там перевод строки..

Прогонка самой утильки oromver на других тестовых файлвх прошла на ура..

Добавлено спустя 6 минут 42 секунды:

А щикарное это чудо! А главное работает! В пору сказать: "И всё таки она вертится!" Я ее оставлю, другой бантик под неё нарисую для производственных нужд, да и привык уже к ней за ночь..

Новый FW MEI 9.0.22.167 5M

кто шил? как прошива?

Никто, она не подходит нам всем

Ну не не совсем что "не всем", может кто счастливчик корпоратива на B85 или Q87.

Добавлено спустя 3 минуты 12 секунд:
Foxtrot, спасибо, обновил на первой странице. Может кому пригодится.

Добавлено спустя 8 часов 39 минут 57 секунд:
CodeRush
oromver не видит 92хх ромки http://rghost.ru/49650855, всё тоже самое что и у 91хх, только в строке названия 88SE9 циферка 2 вместо 1.

LS_29, завтра поправлю.
Завтра же постараюсь выложить новую версию UEFITool под вечер, в которой заработает редактирование, наконец.
Код уже написан, но его надо причесывать и тестировать, плюс кое-какие особенности надо еще обойти(превед ребятам из Intel, которые забивают на собственные спецификации).

CodeRush
Хорошо. И с выводом названия перед версиями оромок надо что то сделать, а то ерундулькаполучается..

В UEFI Tool можно будет редактировать?? Уря! Дай поюзать.

LS_29, не дам пока, оно еще падучее и пока умеет только удалять.
Зато удаляет замечательно, даже из самых темных глубин интеловских БИОСов в вложенностю по 20 уровней.
Вообще получилось достаточно интересно, и было бы просто, если бы некоторые [censored] не нарушали спецификацию. А так приходится городить костыли.
Как тебе, к примеру, тот факт, что у сжатой секции типа 0x01 (EFI_STANDARD_COMPRESSION) невозможно определить версию алгорима сжатия, не пытаясь ее распаковать сначала старой версией, а затем новой. Причем именно в этом порядке.
Или вот есть такой тип секции - 0x02 (GUID_DEFINED_SECTION), у которой есть аттрибут (PROCESSING_REQUIRED), говорящий о том, что данные в ней просто так не доступны, и их надо обрабатывать сначала. По факту - они там просто упакованы, но каким именно алгоритмом - неизвестно, приходится пробовать все доступные. Самое веселое при этом, что распаковка не тем алгоритмом может потробовать выделения гибабайт эдак 4 памяти, что для 32-битных приложений в Windows просто невозможно, поэтому все красиво падает, предлагая отправить отчет в Майкрософт. Поэтому прежде чем пробовать очередной алгоритм, приходится угадывать, а похожи вот эти первые 8 байт на заголовок этого алгоритма или не похожи...
Или, к примеру, размер тома поменять - та еще задачка, авторы ММТула вон решили просто забить. Ну и так далее, там таких вот мелочей вроде - вагон и маленький бронепоезд. Поэтому не дам пока - сыровато.
---

С названиями там надо решать грамотно - либо выводить какое-то заранее сохраненное название, либо искать название рядом с версией - подумаю еще, просто не до этого было.

CodeRush
Во-во.. Я осбенно со сжатыми и намучался. Иной порой до смешного доходит, секция сжатия есть, атрибут показывает что модуль сжат, а он в нормальном виде или наоборот модуль сжат, а атрибут - не сжато, и начинается катавасия. А бывает, что модуль заранее сжат и тупо к нему прикручен токо GUID - всё, как его расжимать уже дилема...
А вот тема изменить размер тома достаточно актуальна, особенно для тех биосов где модули втюханы надо и не надо и все не сжаты.. Попробуй что добавить или обновить... Я уже понял что в муму на это забили, поэтому и сжимаю все ефи для замены..
--

Ну 2 варианта или внутрь вписать или рялом строки брать. Посмотри как тебе удобнее если вписать, то я тебе напишу что для кого, а если рядом строки брать то тоже хорошо.

CodeRush, масенькое пожелание, пока редактирование сыровато, такой момент. У муму и феникса при вставке/замене и удалении (кроме муму) модуля после завершения операции курсор сбрасывает вначало, что очень не удобно, потом заново приходится искать позицию где было действие. Попробуй реализовать чтобы положение курсора не сбрасывало и после обновления окна курсор оставался в той же позиции.

jjxaker, ну чо, потестил интеловский 2177 и мсяшный 2178?

LS_29, там логика работы несколько иная планируется, и курсор никуда не пропадет - обещаю. Дело в том, что каждая операция над деревом просто сначала в него вносится, т.е. файл, скажем, не удаляется, а помечается удаленным, вставленный файл не вставляется сразу, а помечается вставленным и так далее. А вот когда нажимается кнопка Сохранить изменения - вот тогда БИОС пересобирается с учетом всех изменений, сохраняется в файл, который открывается заново.

CodeRush, те планируется что сначало визуально с модулями творим что хотим, а потом на раз все изменения вносим? Если так то это даже очень хорошо, это даже круто! Всегда можно будет посмотреть и подуммать и если что сразу отменить то что накуролесили.
Правда в феникске что то похожее, но там если я с модулем что сделал, всё дерево сворачивается и приходится заново его разворачивать и бежать к нужному месту.. Честно скажу - бесит..

CodeRush
про деревья...
Если это возможно, то добавь кнопку "развернуть/свернуть дерево" и текстовый поиск модулей (по заголовку или по названию модуля) в дереве тоже хотелось бы (если строки поиска будут храниться в ини или в реестре и будут в выпадающей менюшке - штук 10-ть то это будет супер )

Да! пашет на всех возможных видео выходах.

A на невозможных? DP у тебя с обоими значит мурлычат? А не изголялся до HDMI в плане аудио?
