LS_29, блин, для кого я здесь распинался, перелопатил кучу даташитов по WinBond и GigaDevice? Два 8-ми битовых регистра статуса. S9 - Quad Enable. По умолчанию заводские чипы без этого разрешения. Моя H81M-E без этого взведённого бита не стартовала. Подробности у автора Colibri, по моей просьбе Александр в Colibri добавил регистры статуса.
http://apkservice.ru/articles/28-soft-d ... h341a.html
Хочу добавить. В Минске купил программатор 1.5 года назад, его дорабатывать не надо. Китайцы всё уже сделали.

В голове иного чего не удержать, так что по кругу и гоняем.

Принесли 2 мамки на z97 у обоих убиты чипы. Я так понял что их через какой-то программатор юзали на 5 вольтах, по другому только топором убить можно. И 2 чипа стянули с убитых 77-ых. По дефотльу они х2, естстественно на 8-9-ых не пойдтут. Подогнали программатор CH341A, фотика нет опишу такЖ

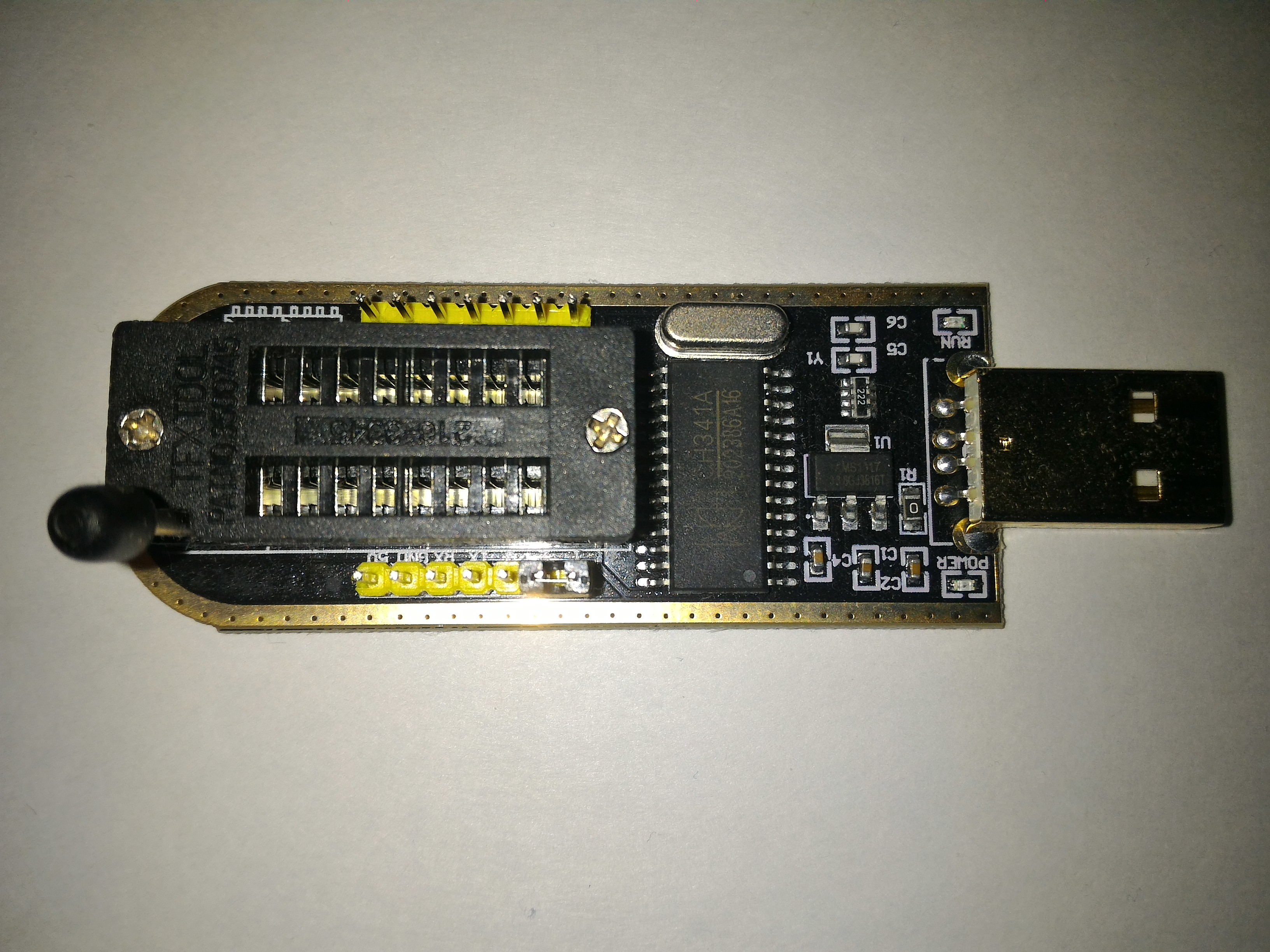

- выглядит как флэка, текстиль черный с золотистым ободком это сзади.
- сверху кварц, чипик прямоугольный, светодиодики, Потом идт "кроватка в нее можно пложить 2 чипа и рычажок зажима

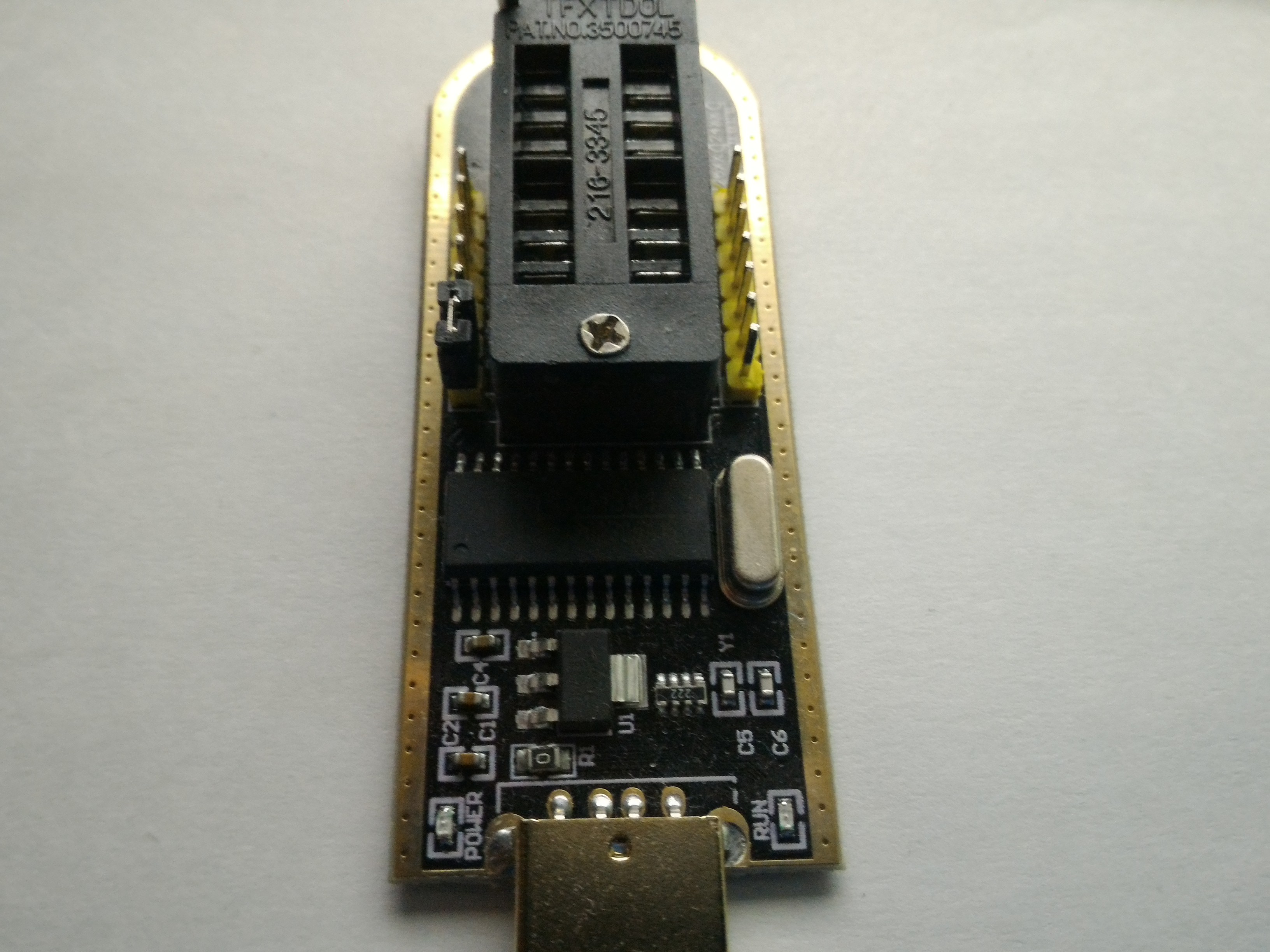

- по бокам кроватки 2 гребенки, Если смотреть USB справа, то на нижней гребенке стоит один перемычка. ( я так понял она за напряжение 1,8/3,3/5 вольт отвечает) Замкнуты первые два от USB.

Какая это модель программатора иг знает. Но в настойках проги Neo vj;yj ds,bhfnm 4-5 СН341А (black, gren, v2 и просто) По умолчанию стоит обычный СН341А. Надо что-то менять?

пользуюсь этой версией:
CH341Programmer_v1.38
https://yadi.sk/d/L5T_Zz4wwijBZg

легко всё работает не обязательно 3,3 , на 5 вольт шил не одну флеш память ,проблем не возникло, СН341А чёрная версия.

видимо на горячую пытались шить и убили в демонтаже.

Добавлено спустя 4 минуты 18 секунд:

winbond w25q64

Так-с, ребят, я так понял, что если тектиль чёрный, то в Neo надо выбрать CH341A Black?

[АЛКАШ]
Та фиг его знает что они делали, но факт то что чипы вообще никак не определяются.
яипы DIO-8 Winbond W64QBW были и такие-же принесли. Асус не сильно заморачивается в разнообразии.
Мне самое главное переключить чипы в х4, а основное шитьё у меня на Rush SPI от CodeRush + Flashrom/., это ужо проверено временем и кучей ушиых чипов на 100% без всяких бубнв.

LS_29 Для своего чёрного я так и сделал. А так можешь и другой софт юзать, смысл всё равно один и тот же, скорость работы, естественно, тоже одинаковая.

О, у меня такой же программатор. Афигенная штука. Перемычка - переключение в режим "терминала", я так прошивку своим сигейтам поправлял.

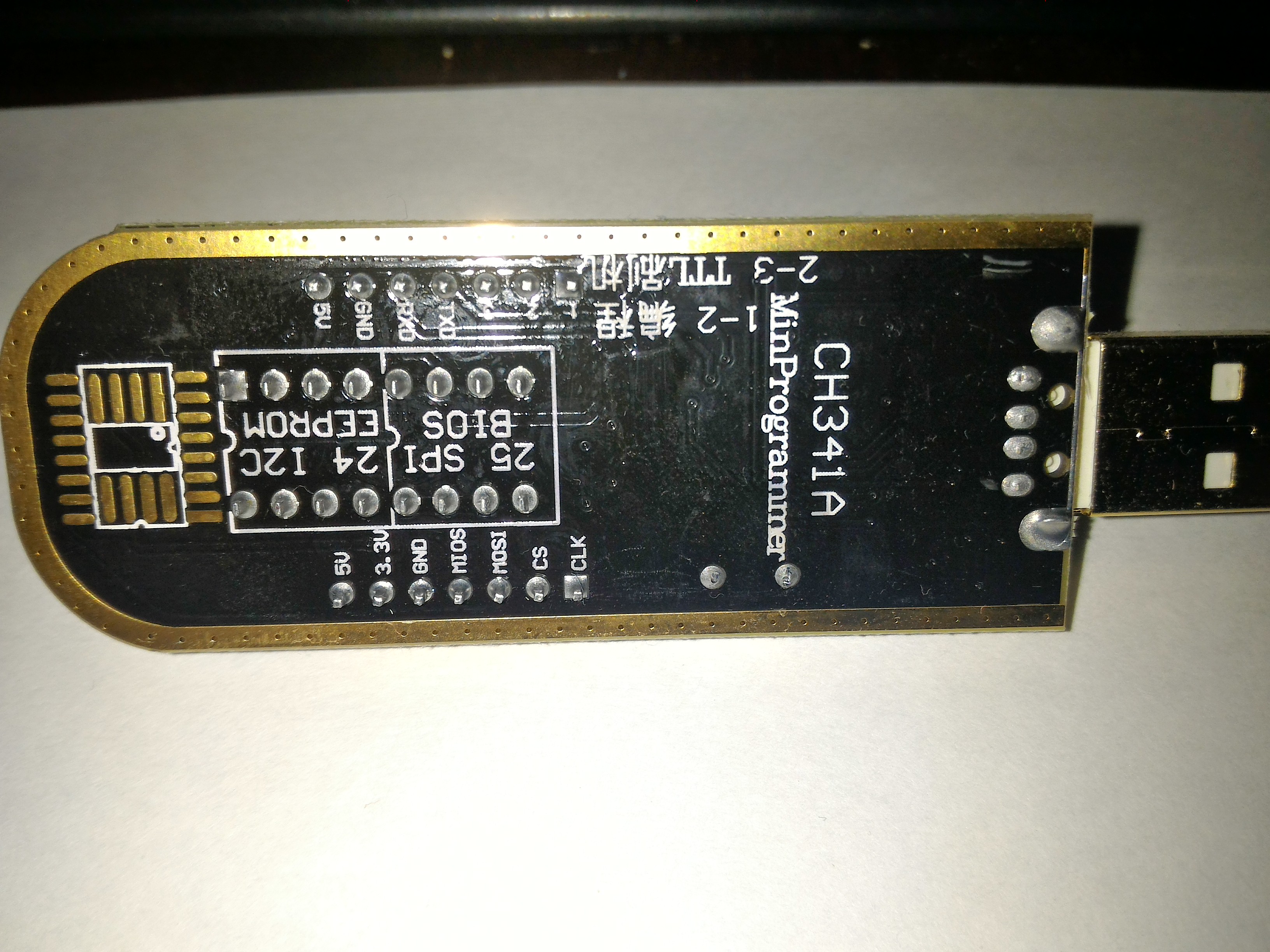

На задней стороне нарисовано как правильно вставлять чип. 8ми и 16 метровые фоешки, есди держать юсб в левой руке должны всталятся к левому краю, а ключом к защелке.

Так-ссс... Я уже совсем запутался.
Кроватка под 2 чипа, в какую чип устаналивать которая ближе к USB или к фиксатору? И улюч чипа куда смотрит к USB или фиксатору?
И что там с перемычкой? Оставить как есть или переткнуть куда то в другую пару?

Добавлено спустя 1 минуту 18 секунд:
Чел что сия программатор СН341А дал в команлировку свалил и никаких раскладок не оставил..

да, ближе к USB

к фиксатору

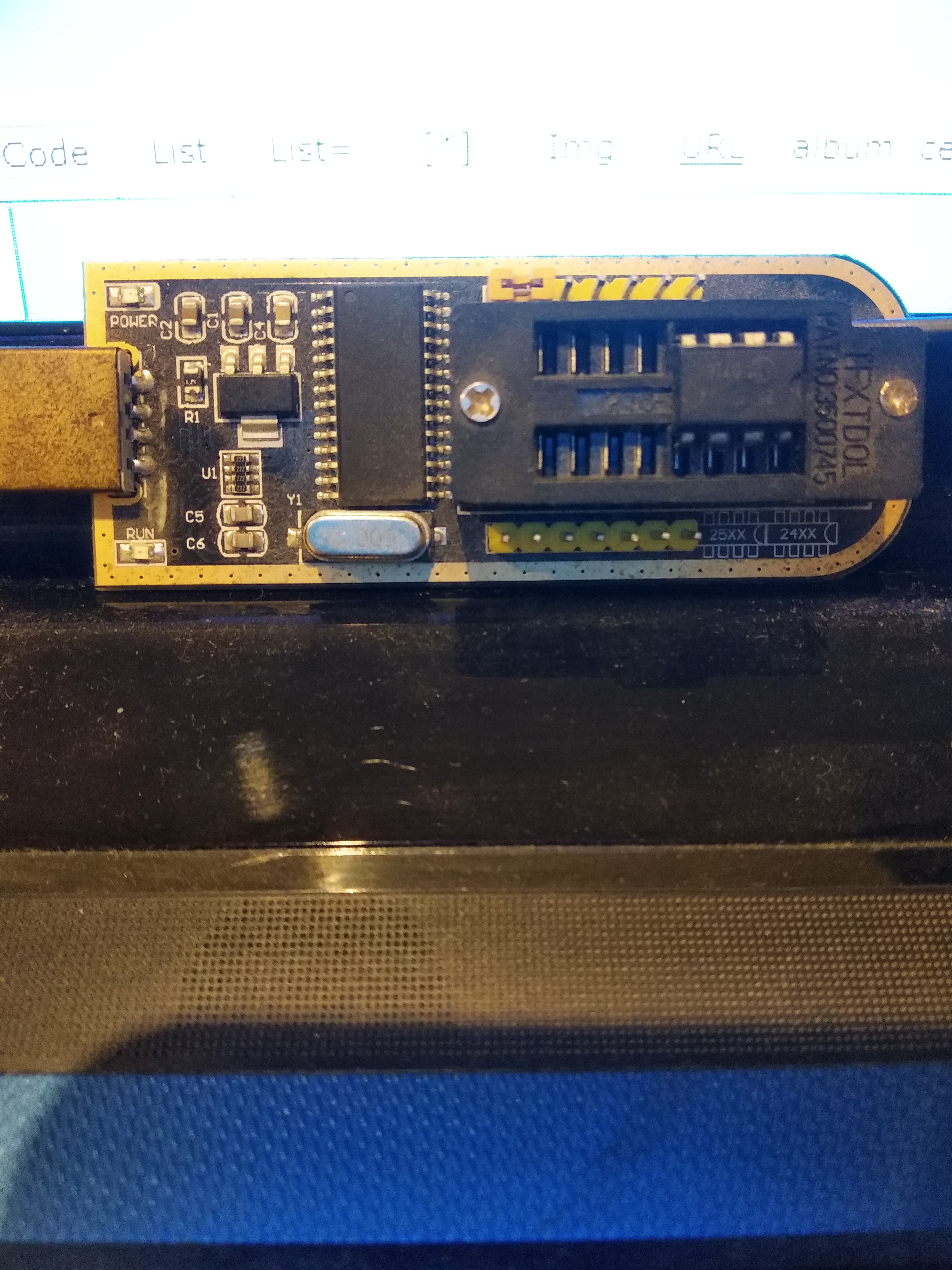

Там прямо на плате нарисовано все

Voyager777
Ясненько. Спасибо.

Добавлено спустя 2 минуты 48 секунд:
radical
В том и хохма что на платке ничего не нарисовано.
Есть какие-то буквы-цифры и те не флэшах..

В общем ладно бум устраивать бадабум...

Добавлено спустя 16 минут 19 секунд:
Эх! Болшой барабум не получился.. Ну и ладно..

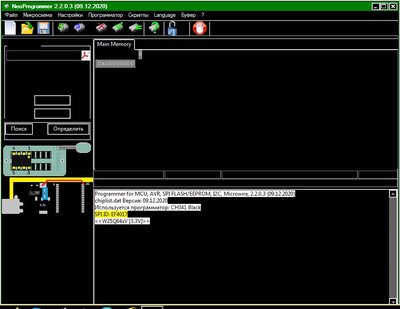

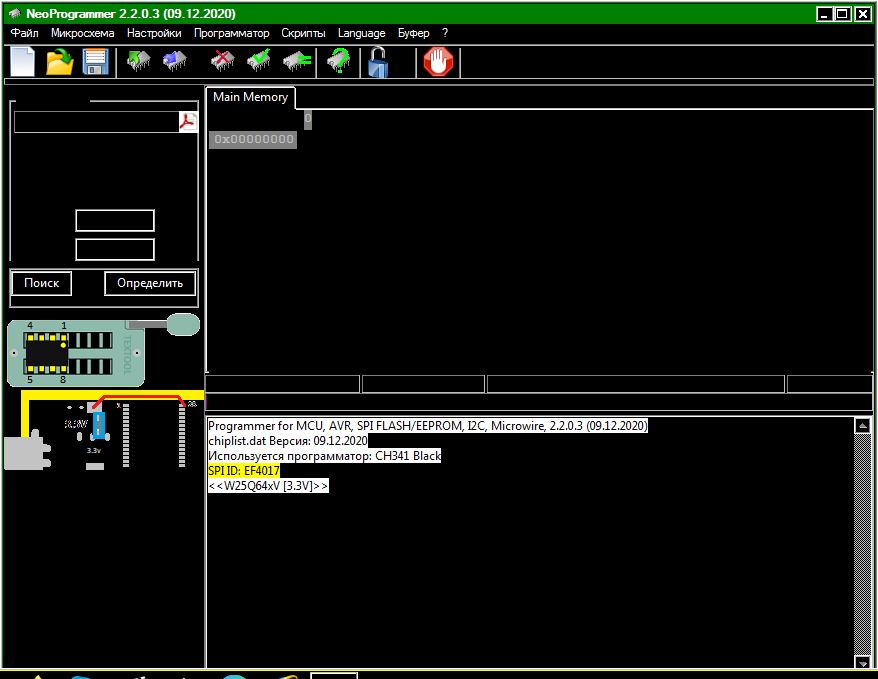

Так-сс у меня вот такой экран. Куда там тыкать чтоб до Регистров добраться?

LS_29 так вон же кнопка с замком, там спрятаны регистры.

binarycraft
Понял. Спасибо.

Кстати, если какой софт хороший найдете, или обновки, то кидайте ссылки.
Я на МЕГА папочку создал "СН341А" буду туда сливать, чтрб всё до кучи в одном месте было.

На 4PDA есть большая тема по этому программатору, там же и софт можно скачать.

radical
Я видел, но ссылки так разбросаны по постам, что непонятно где живые, а где нет и надо листать дальше..

Уж не знаю насколько он хороший, но вроде работает, может кому поможет. Colibri_1.0.1.59.rar

Я использовал родной софт от программатора версий 1.18 и 1.34, работало все адекватно, не считая мелких корявостей перевода с китайского

Лучше держеть под рукой разный софт. всёж поддежка различных чипов у кого больше у кого меньше .

Хммм... Или я чего не так деалю или что-то криво работает.
В общем результаты прошивки не совпадают с исхдным и причем радикально.

А по порядку так.
Программатор CH341A черный текстиль, прга Neo 2.2.0.3
По программатору скажу так. Сделан добротно, дело вкуса, но я придрался к индикации. Подключение можно было бы и синий цвет сделать. Красный на запись-стирание, зеленый на чтение. Визульно было бы более эстетично. Ну да ладно.
Теперь о Neo. В настройках не копался, оставил как есть, выбрал только CH341A Blacr.
Смена регистров. Смысл в 2-ух подменю? Достаточно одной кнопы чтобы вызвать диалог с регистрами, а там уже читать-изменить-сохранить.
Лады. Смена регистра QE вроде как прошла удачно. Перепроверил пару раз.
Тепрьосновное -чтение, шмтьё, стирание.
Визуально процесса на экране не видать, ориентир по индикации на программаторе.
Симпаеме проходит нормально, послдедующее чтение показывает что всё в FF. Но! Когда флэшка трется нет никакой игдикации на самом программаторе, на экране только указание что затирает.
Запись Индикацмя есть. На экране сообщение что запись и по окончанию что записано и время работы. в среднем для W25Q64 3 минуты с мелочью.
Чтение. Индикацм есть. Указаня об опрациях на экране тоже.. Плохо то что читает в сыоё непонятный буфер и после надо это сохранять самостоятельно.
А вот самое интересное.
Стёр флэши- всё хороо.
Открыл файл бивиса. За исходниу взял оригинальный сток. Загил. Ну вроде как всё ЩЛ.
Лады. Тут же считал и сохранил в файл. По размерам всё хорошо. Сравниваю по байтно и вижу, что до фига не 1 в 1, местами причем радикальные различия.
Что и где глючит пока не проверял.
Попозже проверю:
- Залью через Neo считаю через Rush SPI
и
- Залью через Rush SPI и считаю-сохраню в Neo/

Как вот так пока..
